古代玉器の構造変化診断のための物理的に解釈可能な非教師あり熱画像クラスタリング

なぜ玉の隠れた変化が重要なのか

古代中国の玉製品はその美しさと象徴性で知られますが、光沢のある表面の下では静かに劣化が進んでいることがあります。長年の埋蔵や水分・ミネラルへの曝露は、人の目では識別できない微妙な損傷層を残します。本研究は、有害な放射線ではなく熱を使ってこれらの貴重な遺物を“透視”する新しい非破壊的手法を紹介し、保存担当者が弱点を特定し、どのように劣化してきたかを理解し、かつての使用や扱われ方の痕跡をうかがい知る手助けをします。

やさしい熱で表面下を観る

研究者らは、はく離や粉状の白化、暗い筋といった長期風化の兆候が見られる商（Shang）王朝時代の玉の短剣を対象としています。光学顕微鏡やX線、レーザーを用いた化学試験といった従来の手法は、それぞれ部分的な情報しか示さず、表面直下の薄い劣化層を見落とすことが多い。そこでチームは赤外線サーモグラフィーに着目しました。これは対象を穏やかに加熱したときの温まり方と冷却の仕方を観察する方法で、緻密で無損傷の玉と多孔質で風化した材料とでは熱の伝わり方が異なるため、短剣の内部構造を温度変化パターンから読み取ることができます。

2つの加熱法、1つの賢いグルーピング

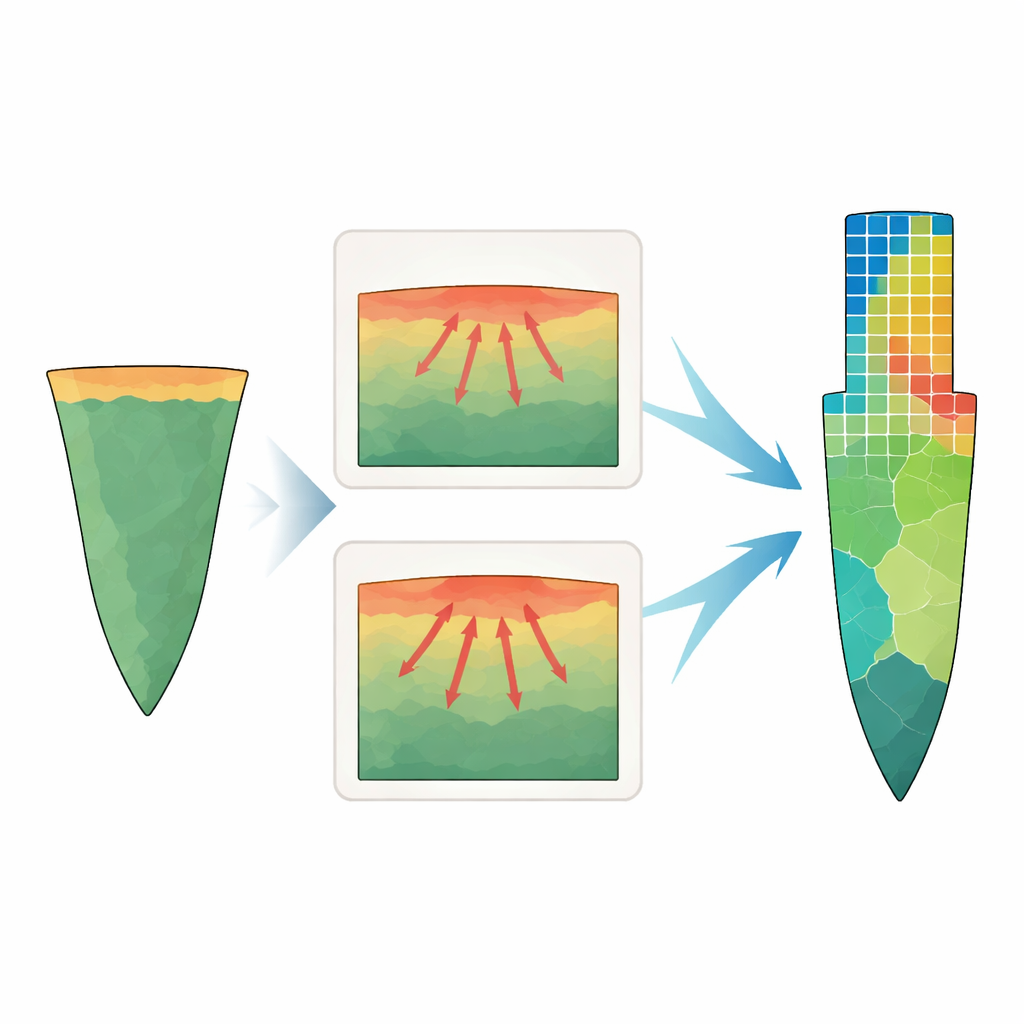

表面と深部の変化を見分けるために、著者らは2種類の加熱法を組み合わせます。パルスサーモグラフィーでは短い光パルスで急激に加熱し、ごく浅い層の検知に適します。長パルスサーモグラフィーは数秒間光を当て続け、熱がより深く浸透するため深部の欠陥を浮かび上がらせます。得られた温度の映像は、時間に伴う熱拡散を記述する簡略化された曲線に変換されます。重要なのは、これらの曲線を数値の要約だけに縮約してしまうと重要な詳細が消えてしまうため、各画素の豊富な時系列曲線を自己組織化マップと呼ばれる人工ニューラルネットワークにそのまま入力する点です。ネットワークは類似した熱挙動を示す画素をクラスタにまとめ、短剣全体の異なる内部状態の“地図”を描き出します。

歴史に触れる前の方法検証

実際の遺物に適用する前に、研究者らは参照サンプルを作成します：片面にテープ層、反対側に深さの異なる穴を持つ金属板です。この模型は隠れた欠陥を持つ層状物体を模しています。彼らは3つの一般的な非教師あり解析法を比較しました：主成分分析とK-meansクラスタリングの標準組合せ、オートエンコーダーとガウス混合モデルのより高度な組合せ、そして自己組織化マップです。自己組織化マップだけが表面の既知の層構造を一貫して再現し、背面の最も深い穴も正しく検出しました。他の方法は異なる層をぼかしたり、実験的な小さなノイズに過剰反応したりしており、破壊検査が許されない繊細な文化財作業には信頼性が低いことを示唆します。

玉の短剣で風化と隠れた痕跡を暴く

新しいワークフローを商時代の玉の短剣に適用すると、豊かな斑状の隠れた変化が明らかになりました。一方の面では、パルスデータが表面を半透明に見える半分と強く白化した半分に分け、肉眼で見える様子と一致しました。しかし長パルスデータは、その対比の一部が表皮的なものであり、深部で真に変質している領域は小さいことを示しました。パルス結果で鋭く見えた亀裂状の特徴は長パルスでは薄まり、浅い欠陥であることが示されます。他方では、両方の加熱法で目立つが可視光では痕跡がない角近くの領域があり、埋もれた組成の異なるゾーンを指し示します。もう一つ印象的なのは、柄側端に近い垂直の帯状パターンが両面の熱マップに現れる一方で可視光では見えない点で、これは古い縛りや柄の痕跡が薄い表面あるいは表面近傍の変化として保存されている可能性を示唆します。

過去を守るための意味

簡潔に言えば、本研究は制御された加熱と賢いパターン検出が玉の刃を一種の熱的風景に変え、異なる強度や履歴を持つ領域が色分けされた斑として浮かび上がることを示しています。この方法は表面的な変色と深い構造的劣化を分離し、最も脆弱な領域を強調し、短剣がかつてどのように取り付けられ使用されたかを示唆することさえでき、いずれも材料を除去したり損傷を与えたりすることなく行えます。アプローチは基本的な熱伝導に基づき、限られたデータでも機能するため、玉以外の多くの鉱物系遺物にも応用できます。これにより美術館や保存関係者は、隠れた損傷を診断し、かけがえのない物品の保存に関するより情報に基づいた意思決定を行うための物理的に根拠のある新しい手段を得ます。

引用: Tang, H., Yang, X., Lian, J. et al. Physically interpretable unsupervised thermographic clustering for structural alteration diagnostics in ancient jade artifacts. npj Herit. Sci. 14, 148 (2026). https://doi.org/10.1038/s40494-026-02406-w

キーワード: 玉器, 赤外線サーモグラフィー, 文化遺産保存, 非教師ありクラスタリング, 自己組織化マップ
