Recenti progressi nella produzione ultraprecisa di dispositivi elettronici, fotonici e quantistici

Macchine piccolissime, grande impatto

Ogni anno i nostri telefoni, computer e sensori diventano più veloci, più piccoli e più potenti. Dietro a questa silenziosa rivoluzione si nasconde un mondo produttivo in cui gli ingegneri devono modellare e lucidare i materiali con una precisione misurata in atomi. Questo articolo spiega come una nuova generazione di metodi di produzione ultraprecisa renda tutto ciò possibile, e perché sono essenziali per l’elettronica, la fotonica e i dispositivi quantistici di domani che alimenteranno le comunicazioni, gli strumenti medici e persino i futuri computer quantistici.

Dall’ottica fatta a mano alla perfezione atomica

La produzione ultraprecisa è nata decenni fa nell’industria ottica, quando i ricercatori avevano bisogno di specchi e lenti così lisci che piccole imperfezioni non avrebbero sfocato le immagini nell’infrarosso. Innovazioni come mandrini a cuscinetto d’aria e utensili con punta diamantata hanno sostituito la lucidatura manuale di alta abilità con asportazione e rettifica altamente controllate. Con la riduzione delle dimensioni dei chip elettronici e l’emergere di nuove tecnologie come le comunicazioni ad alta velocità e i sensori laser, la stessa esigenza di superfici impeccabili e dimensioni esatte si è estesa dall’ottica alle wafer per semiconduttori, ai minuscoli dispositivi meccanici e all’hardware quantistico. Oggi l’obiettivo non è solo la levigatezza percepibile, ma la levigatezza su scala di frazioni di nanometro—migliaia di volte più piccola di una particella di polvere.

Molti strumenti che lavorano come uno solo

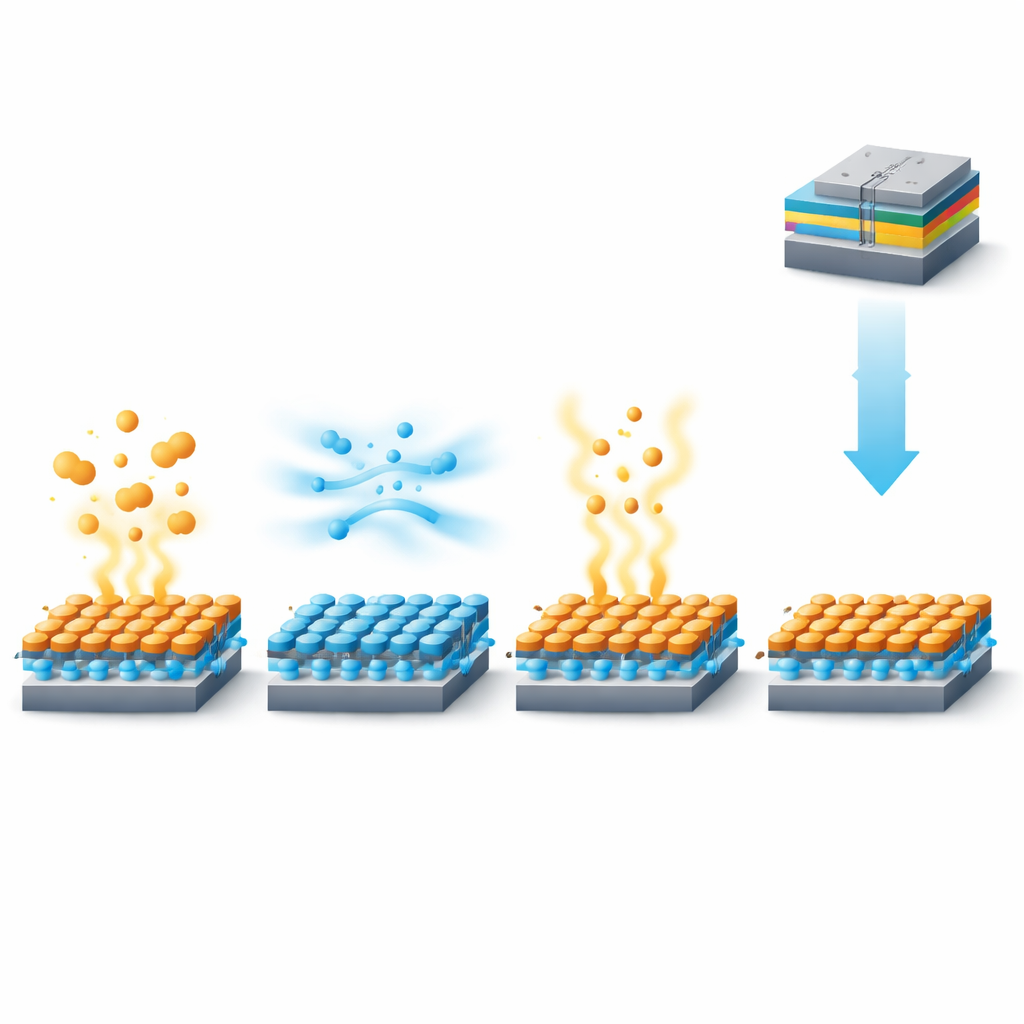

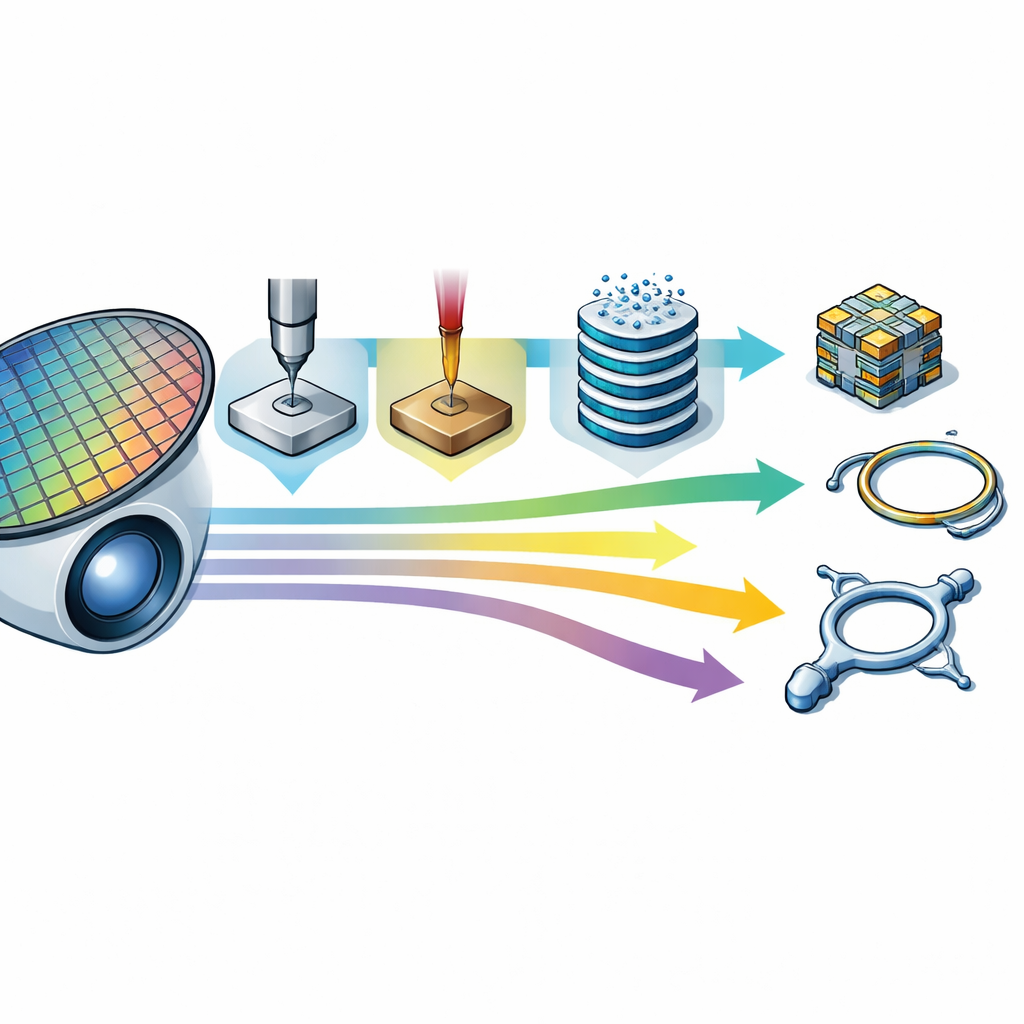

Nessuno strumento può fare tutto a queste scale, perciò le fabbriche moderne combinano diverse famiglie di processi, ciascuna con un ruolo distinto. Tecniche meccaniche come la tornitura diamantata ultraprecisa e la rettifica fine vengono impiegate per ricavare la forma complessiva di lenti, involucri e wafer con accuratezze straordinarie. Metodi laser e a fascio ionico intervengono poi per perfezionare dettagli locali senza toccare la superficie, usando impulsi di luce o particelle cariche per rimuovere materiale atomo dopo atomo. Approcci chimici come la deposizione a strato atomico e l’incisione a strato atomico costruiscono o rimuovono film un livello molecolare alla volta, permettendo interfacce perfette all’interno di chip avanzati e circuiti quantistici. Metodi additivi, inclusa la stampa 3D su scala nanometrica, si integrano con lucidature attente per creare strutture tridimensionali complesse che sarebbero impossibili da ottenere con la sola asportazione.

Vedere, misurare e guidare ogni passaggio

Lavorare a scale atomiche è possibile solo se si può misurare ciò che si sta facendo. La recensione mette in evidenza come la metrologia—la misura di precisione—sia diventata un partner attivo piuttosto che un semplice controllo finale. Interferometri ottici, microscopi a sonda a scansione e tecniche avanzate a raggi X possono monitorare piccole variazioni di forma, rugosità e tensione interna. Sempre più spesso, i sensori sono integrati direttamente nelle macchine così che le superfici possano essere controllate mentre vengono lavorate. Flussi di dati provenienti da sensori ottici, termici e acustici vengono combinati e interpretati da sistemi di intelligenza artificiale, che apprendono come l’usura degli utensili, le derive termiche e le vibrazioni sottili influenzino il risultato. “Gemelli” digitali delle macchine—repliche virtuali che corrono in parallelo all’hardware reale—usano queste informazioni per prevedere problemi prima che si manifestino e regolare i parametri in tempo reale.

Fabbriche più intelligenti per chip, luce e qubit

Queste capacità stanno già rimodellando i settori industriali. Nella microelettronica, i metodi ultraprecisi sono impiegati per mantenere interi wafer piani entro pochi nanometri, lisciare le pareti di linee metalliche sempre più sottili e allineare con precisione quasi perfetta chip impilati per circuiti tridimensionali. Nella fotonica, consentono di creare guide d’onda e minuscoli risonatori le cui superfici sono così pulite che la luce può circolare con perdite quasi nulle. I dispositivi quantistici, dai circuiti superconduttori ai qubit a stato solido, dipendono da superfici e interfacce ingegnerizzate con cura per mantenere stati quantistici fragili. Sensori micro- e nano-elettromeccanici traggono vantaggio da spessori e tensioni uniformi, mentre l’elettronica flessibile e l’ottica indossabile dipendono da strati puliti e ben legati su substrati morbidi e flessibili.

Barriere, obiettivi green e il prossimo salto

Nonostante i progressi impressionanti, permangono sfide importanti. Le tecniche più precise tendono a essere lente e costose, rendendo difficile scalarle a wafer di grandi dimensioni o ad alti volumi produttivi. Gli utensili si consumano gradualmente, le temperature derivano e minuscoli contaminanti possono rovinare dispositivi altrimenti perfetti. L’articolo sostiene che la vera frontiera è ottenere “precisione su scala” combinando più processi in catene intelligenti, parallelizzando le operazioni e usando IA e gemelli digitali per mantenere la qualità stabile su lunghi cicli produttivi. Allo stesso tempo cresce la pressione per ridurre il consumo energetico, gli scarti e la dipendenza da materiali rari, spingendo la ricerca verso refrigeranti più ecologici, utensili riciclabili e laser a basso consumo. Guardando avanti, gli autori immaginano celle di produzione autonome e auto-calibranti dotate di sensori potenziati quantisticamente, capaci di controllare la materia a livello atomico in modo affidabile, accessibile e sostenibile. Per gli utenti quotidiani, quel futuro si tradurrà in dispositivi più piccoli, più capaci e più efficienti, integrati senza soluzione di continuità nella vita di tutti i giorni.

Citazione: Verma, J., Ameli, N., Kumar Katiyar, N. et al. Recent advances in ultra-precision manufacturing of electronic, photonic and quantum devices. npj Adv. Manuf. 3, 13 (2026). https://doi.org/10.1038/s44334-026-00074-z

Parole chiave: produzione ultraprecisa, fabbricazione a scala atomica, processi per semiconduttori, fotonica e dispositivi quantistici, IA nella produzione
