Surface Transmon Resonance (STR): un biosensore nanogap portatile per la cinetica di legame molecolare in tempo reale e senza marcatori

Perché un piccolo sensore elettronico è importante per la tua salute

La medicina moderna si basa su test che rilevano proteine e altre molecole nel sangue per diagnosticare malattie, guidare i trattamenti e monitorare la salute. Oggi molti dei test più accurati usano macchine ottiche ingombranti e costose che risiedono in laboratori centralizzati. Questo articolo introduce un nuovo tipo di sensore elettronico delle dimensioni di un palmo che può leggere gli stessi eventi di legame molecolare in tempo reale, senza etichette fluorescenti o grandi allestimenti ottici. Se questi sensori possono essere resi economici e portatili, potrebbero spostare diagnostiche sofisticate dai laboratori specializzati a cliniche, ambulanze e persino dispositivi domestici.

Un nuovo modo di “ascoltare” le molecole

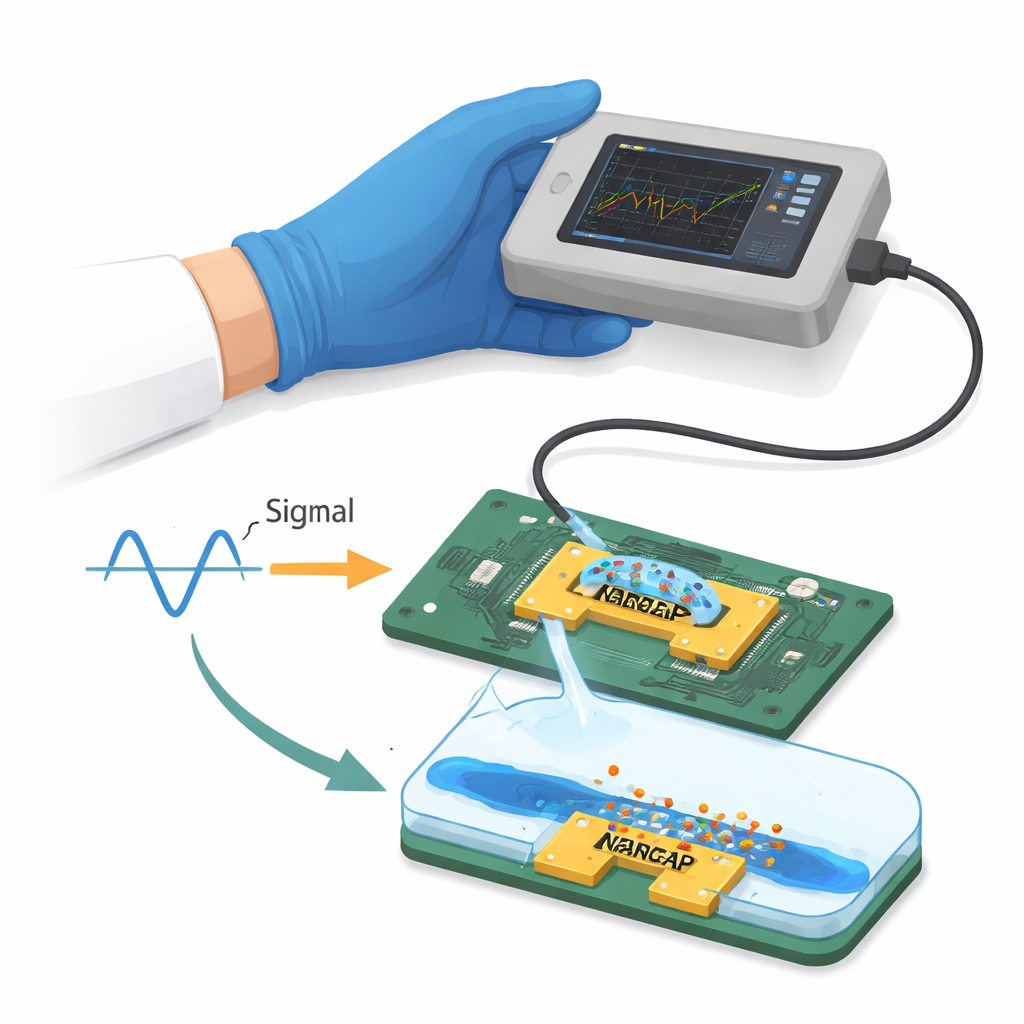

I ricercatori presentano una tecnologia che chiamano Surface Transmon Resonance (STR), un biosensore elettronico che prende spunti dall'hardware del calcolo quantistico. Invece di usare la luce, STR si basa su onde radio ad alta frequenza inviate attraverso un circuito minuscolo che include un gap a scala nanometrica tra due linee metalliche. Quando le molecole si attaccano alle superfici all'interno di questo gap, alterano sottilmente la risonanza del circuito, proprio come aggiungere peso a una corda di chitarra ne cambia la nota. Uno strumento portatile a basso costo chiamato nano vector network analyzer misura questi spostamenti di fase e frequenza della risonanza, producendo curve molto simili a quelle della surface plasmon resonance (SPR), lo “standard ottico” per lo studio dei legami biomolecolari.

Superare un ostacolo fondamentale nel sensing elettronico

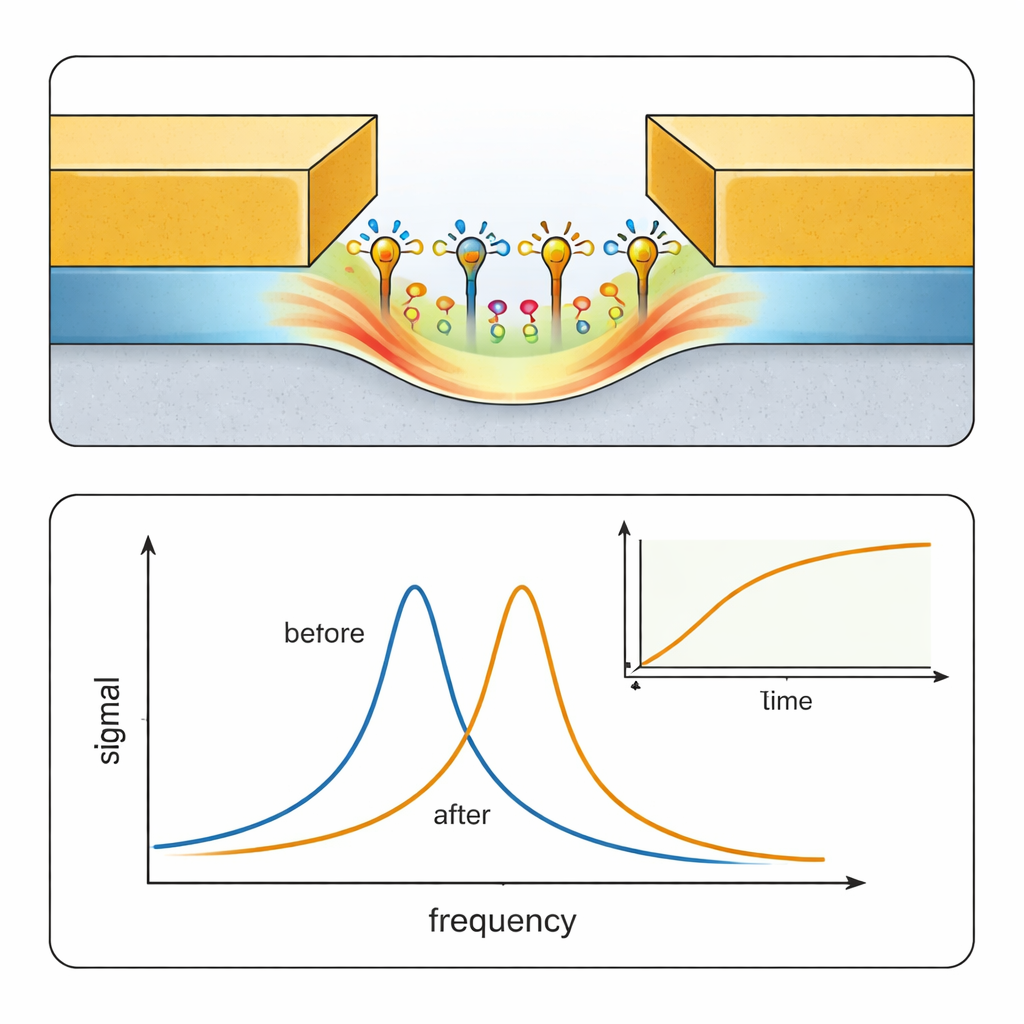

I biosensori elettronici fanno di solito fatica in soluzioni saline acquose come il sangue, perché gli ioni disciolti formano uno strato di schermatura che nasconde le cariche molecolari dall'elettrodo sensore. Questo effetto, noto come schermatura di Debye, ha limitato molti biosensori basati su transistor. STR affronta questo problema operando a centinaia di megahertz, un regime in cui gli ioni non riescono a seguire il campo elettrico che oscilla rapidamente. Di conseguenza, lo strato di schermatura si indebolisce e il campo può sondare più direttamente uno strato sottile di molecole in superficie. Il progetto del sensore concentra il campo elettrico in un gap di dimensione nanometrica, confrontabile con le dimensioni delle proteine tipiche, così anche uno strato molecolare sottile occupa una frazione significativa del volume di rilevamento e produce uno spostamento di risonanza misurabile.

Osservare le proteine legarsi in tempo reale

Per dimostrare che STR può svolgere lavoro biochimico serio, il team ha studiato una coppia di test classica: l'albumina sierica bovina (BSA), una proteina ben nota, e anticorpi che la riconoscono. Prima hanno fatto scorrere una soluzione tampone attraverso un canale microfluidico sopra il sensore per ottenere una linea di base, poi hanno iniettato BSA per rivestire la superficie d'oro all'interno del gap e infine hanno introdotto anticorpi anti‑BSA a diverse concentrazioni. Il sensore ha tracciato come la sua frequenza di risonanza si spostava nel tempo mentre gli anticorpi si attaccavano e successivamente si staccavano quando è stato reintrodotto il tampone puro. Poiché il nanogap è così piccolo, gli eventi di legame hanno un grande effetto rispetto a un dispositivo di controllo con un gap largo 10 micrometri, confermando che STR risponde principalmente a molecole legate alla superficie piuttosto che a cambiamenti del liquido bulk. Adeguando le curve di legame e di distacco, gli autori hanno estratto i tassi di associazione e dissociazione e una costante di affinità complessiva che corrispondeva da vicino ai valori misurati indipendentemente con uno strumento SPR.

Prestazioni che competono con le apparecchiature ottiche da laboratorio

Oltre alla semplice rilevazione, gli autori hanno quantificato la sensibilità di STR. Hanno dimostrato che minuscoli spostamenti nella frequenza di risonanza corrispondono a piccolissimi cambiamenti nelle proprietà elettriche della soluzione vicino alla superficie, e hanno determinato un limite di rilevamento per proteine di circa 7 nanomolari per l'anticorpo testato. Questa prestazione è paragonabile a diversi sensori SPR nanoplasmonici avanzati riportati in letteratura. È importante notare che ciò è stato ottenuto usando un prototipo costruito per portabilità e basso costo, non per sensibilità estrema. La principale sorgente di rumore era l'analizzatore portatile stesso, e gli autori delineano percorsi diretti per il miglioramento, come aumentare la potenza del segnale, migliorare l'acutezza (fattore Q) della risonanza, restringere ulteriormente il gap e perfezionare la chimica di superficie e l'integrazione elettronica.

Dal banco di laboratorio a diagnostica tascabile

Per rendere STR pratico su scala, il team ha anche sviluppato un approccio di fabbricazione a livello di wafer che può produrre array di sensori nanogap usando tecniche compatibili con la microelettronica mainstream. Immaginano versioni future in cui le strutture di rilevamento e i circuiti a radiofrequenza siano integrati sullo stesso chip, potenzialmente formando il cuore di strumenti diagnostici portatili o addirittura indossabili. Poiché STR fornisce curve di legame in tempo reale e dati cinetici quantitativi normalmente riservati a grandi strumenti ottici, potrebbe portare l'analisi molecolare di qualità di laboratorio in molti più contesti. Per i non specialisti, il messaggio è che questo lavoro ci avvicina a dispositivi portatili in grado di monitorare come specifiche biomolecole si legano e interagiscono in tempo reale—aprendo la strada a test medici più rapidi, più accessibili e più personalizzati.

Citazione: Chantigian, B.K., Oh, SH. Surface Transmon Resonance (STR): a handheld nanogap biosensor for real-time, label-free molecular binding kinetics. npj Biosensing 3, 15 (2026). https://doi.org/10.1038/s44328-026-00080-3

Parole chiave: biosensore, diagnostica molecolare, nanotecnologia, rilevamento a radiofrequenza, rilevazione senza marcatori
