Osservazione dello spostamento di Goos–Hänchen sotto incidenza normale in nanoreticoli inclinati di TiO2

La luce che scivola di lato

Quando un fascio di torcia colpisce uno specchio o una finestra, ci aspettiamo che rimbalzi indietro o che passi attraverso in linea retta. Ma su scale molto piccole la luce può comportarsi in modi più sottili: un fascio riflesso o trasmesso può effettivamente scivolare lateralmente di molte lunghezze d’onda prima di emergere. Questo studio mostra come far verificare tale scivolamento in modo drammatico, anche quando la luce incide perpendicolarmente, usando file accuratamente scolpite di biossido di titanio su scala nanometrica. Un controllo così preciso di piccoli spostamenti del fascio potrebbe risultare utile per realizzare interruttori ottici compatti e sensori integrati nei chip del futuro.

Perché la luce può mancarsi il punto

Lo spostamento laterale di un fascio luminoso su una superficie è chiamato spostamento di Goos–Hänchen, dal nome degli scienziati che lo misurarono per primi. Nei materiali di uso comune questo spostamento è minuscolo — dell’ordine di una lunghezza d’onda — quindi difficile da rilevare e poco pratico. Lavori precedenti hanno dimostrato che particolari “metasuperfici”, cioè pattern ingegnerizzati più piccoli della lunghezza d’onda, possono amplificare questo effetto forzando la luce a risonare intensamente mentre viene riflessa o trasmessa. Tuttavia, quasi tutte le dimostrazioni precedenti richiedevano che la luce arrivasse inclinata, non di taglio, perché un fascio obliquo rompe naturalmente la simmetria speculare della superficie e permette allo spostamento di manifestarsi.

Inclinare la struttura, non il fascio

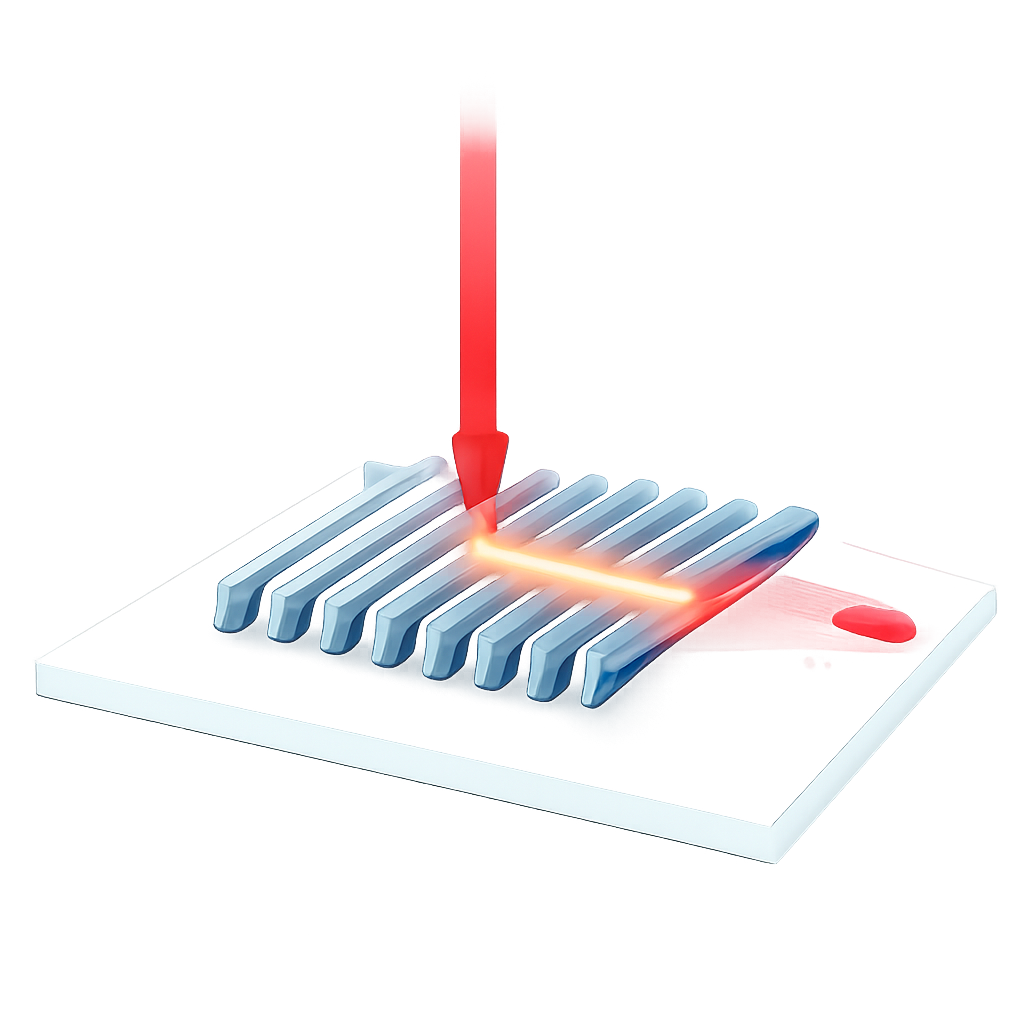

Gli autori di questo lavoro hanno ribaltato il problema: invece di inclinare il fascio incidente, hanno inclinato la struttura stessa. Hanno progettato un reticolo unidimensionale in biossido di titanio, un materiale trasparente ad alto indice ampiamente impiegato in ottica. Il reticolo è costituito da creste parallele con un periodo leggermente inferiore alla lunghezza d’onda della luce rossa. Quando le creste sono perfettamente verticali, il pattern è specularmente simmetrico e può intrappolare certe onde luminose in modi “legati” che non radiano all’esterno. Introducendo una piccola inclinazione delle creste, rompono delicatamente questa simmetria. I modi intrappolati allora perdono un po’ di energia e interagiscono fortemente con la luce che li attraversa, producendo una risonanza estremamente pronunciata in cui la trasmissione raggiunge quasi il 100 percento mentre la fase della luce varia molto rapidamente con la direzione.

Dai flussi d’energia nascosti agli spostamenti giganti

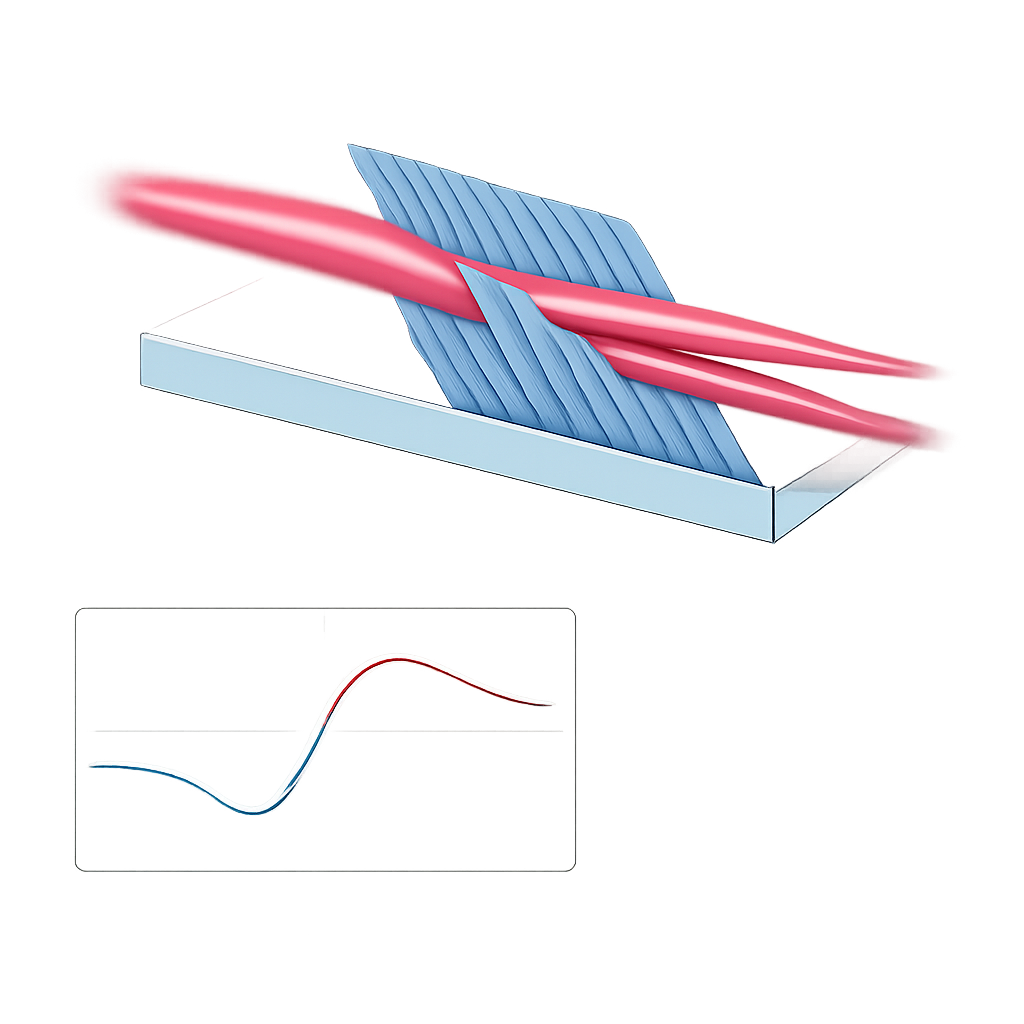

Attraverso simulazioni al computer dettagliate, il team ha mostrato che questa rottura di simmetria genera forti flussi di energia laterali all’interno del reticolo, anche quando il fascio incidente è perpendicolare. A lunghezze d’onda vicine a una risonanza intorno a 780 nanometri, il flusso energetico laterale diventa dominante e lo spostamento di Goos–Hänchen calcolato può raggiungere centinaia di lunghezze d’onda — molto più grande rispetto alle interfacce ordinarie. Simulando un fascio realistico con larghezza finita, hanno osservato che il fascio trasmesso può dividersi o invertire la direzione dello spostamento per variazioni di sola frazione di nanometro nella lunghezza d’onda, un segnale diretto della risonanza acuta sottostante creata dai nanoreticoli inclinati.

Intagliare rampe nanoscopiche

Per trasformare il progetto in realtà, i ricercatori hanno sviluppato un processo di fabbricazione preciso basato sull’incisione con fascio ionico reattivo. Partendo da una lastra di quarzo piana rivestita con un sottile film di biossido di titanio e una maschera metallica, hanno usato la litografia a fascio di elettroni per definire il pattern del reticolo e poi inciso le creste mentre il campione era mantenuto a un angolo controllato. Bilanciando con cura i meccanismi chimici e fisici di incisione, hanno ottenuto pareti laterali lisce e uniformemente inclinate senza ricorrere a stampi personalizzati per ogni angolo. Misurazioni su molti punti del campione hanno mostrato che periodo, larghezza, altezza e angolo di inclinazione corrispondevano al progetto entro circa l’uno percento, indicando nanostrutture altamente riproducibili su ampie superfici.

Osservare lo scivolamento del fascio

Per osservare sperimentalmente lo spostamento laterale, il team ha prima confermato, tramite misure di riflessione risolte per angolo, che i reticoli inclinati supportano le risonanze pronosticate che compaiono solo quando le creste sono inclinate. Hanno quindi costruito un apparato a campo luminoso in cui matrici di piccoli fori producevano fasci stretti, quasi paralleli, che passavano o attraverso un film piano di biossido di titanio oppure attraverso il reticolo inclinato e patternato. A lunghezze d’onda fuori risonanza, i punti di uscita di entrambi i campioni coincidevano. Ma quando un filtro passa-banda isolava la luce intorno a 780 nanometri, il punto emergente dal reticolo inclinato risultava spostato lateralmente di circa cinque micrometri rispetto al film di riferimento — una chiara evidenza dello spostamento di Goos–Hänchen sotto incidenza normale. Lo spostamento misurato è stato inferiore a quanto predetto dalle simulazioni ideali, probabilmente perché la sorgente luminosa aveva una larghezza spettrale finita e le strutture reali si discostavano leggermente dalla geometria perfetta.

Nuovi modi per deviare la luce su chip

In termini semplici, questo lavoro mostra che è possibile deviare lateralmente un fascio di luce senza inclinare il fascio stesso — basta scolpire la superficie che lo attraversa in piccole creste inclinate. Gli autori dimostrano sia i principi di progettazione sia una via di fabbricazione pratica per tali strutture, e misurano direttamente lo spostamento del fascio risultante. Questo tipo di controllo apre nuove possibilità per realizzare elementi ottici piatti e senza necessità di allineamento che deviano i fasci di luce in modi controllati, consentendo dispositivi di deviazione del fascio compatti, sensori su chip e circuiti nanofotonici più versatili.

Citazione: Ji, X., Wang, B., Pan, R. et al. Observation of Goos-Hänchen Shift under Normal Incidence in Slanted TiO₂ Nanogratings. npj Nanophoton. 3, 12 (2026). https://doi.org/10.1038/s44310-026-00108-6

Parole chiave: spostamento Goos–Hänchen, nanoreticoli inclinati, metasuperfici, deviazione del fascio, nanofotonica
