Sensori ottici a fibra basati su speckle ultra-stabili dimostrati su una piattaforma per velivoli senza pilota

Osservare le ali mentre volano

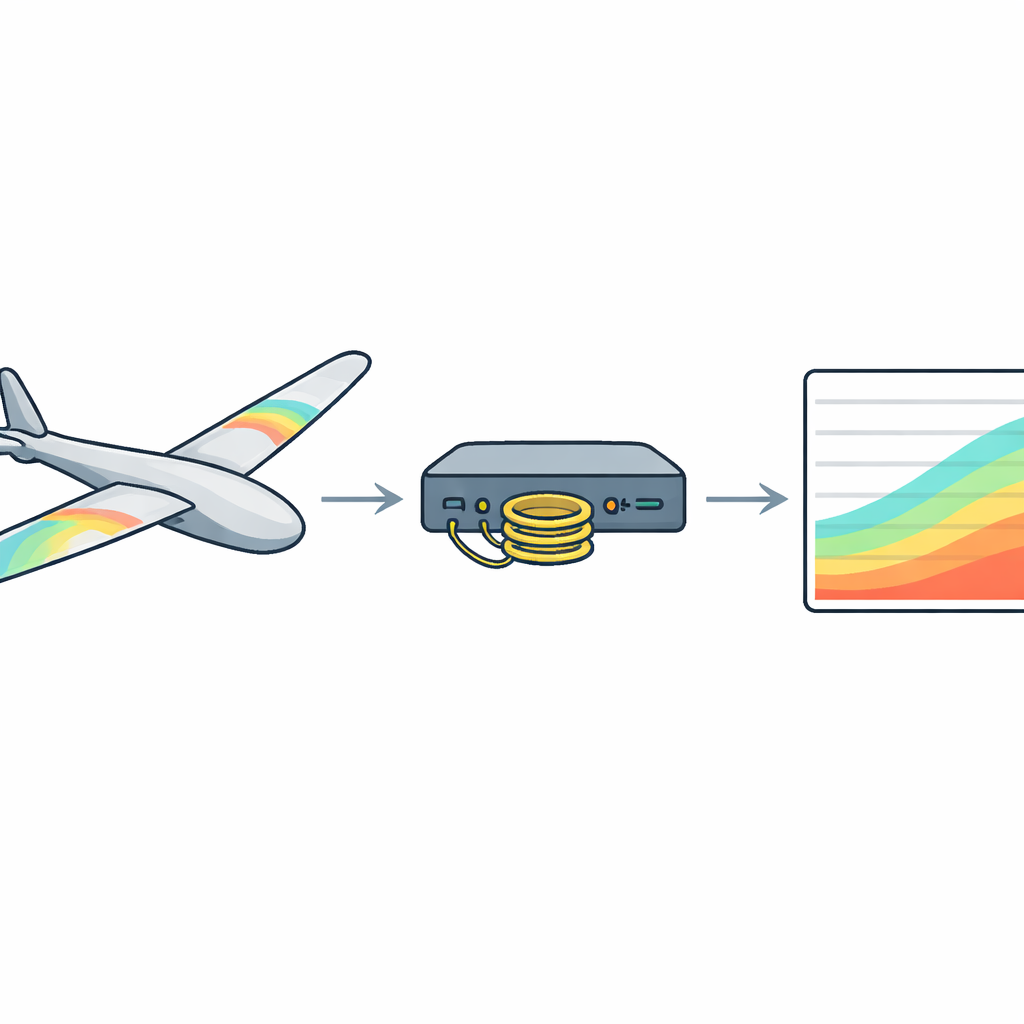

Con i droni impiegati in compiti che vanno dalla consegna di pacchi alle ricerche e soccorsi, resta una domanda cruciale: come possiamo sapere che le loro ali e la fusoliera siano integre mentre sono effettivamente in volo? Riportare un drone in officina dopo ogni missione è lento e costoso, mentre trascurare una crepa in formazione o un punto caldo di deformazione può portare a guasti. Questo studio dimostra come un dispositivo ottico grande quanto il palmo della mano, installato all’interno di un drone, possa monitorare in tempo reale la flessione delle ali con notevole stabilità, anche mentre il velivolo vibra e subisce elevati carichi G.

Perché le fibre sottili diventano nervi potenti

Gli aeromobili moderni fanno sempre più affidamento sulle fibre ottiche come “nervi” integrati per rilevare deformazioni e temperatura. Un elemento chiave è il reticolo di Bragg su fibra, un motivo microscopico all’interno della fibra che riflette una stretta banda di luce il cui colore cambia quando la fibra si allunga. Leggere tale spostamento, però, richiede di solito strumenti ingombranti o ad alto consumo che scansionano lunghezze d’onda o disperdono la luce con lenti e reticoli—una soluzione poco adatta ai piccoli droni alimentati a batteria. Nuovi approcci basati sullo “speckle” promettono lettori compatti e senza lenti: la luce riflessa viene dispersa in un pattern granuloso i cui dettagli rivelano lo spettro. Il problema è che questi pattern sono notoriamente instabili, cambiando per piccole curvature, deriva termica o vibrazioni, il che ha limitato il loro impiego fuori dal laboratorio.

Un nuovo modo per domare lo speckle

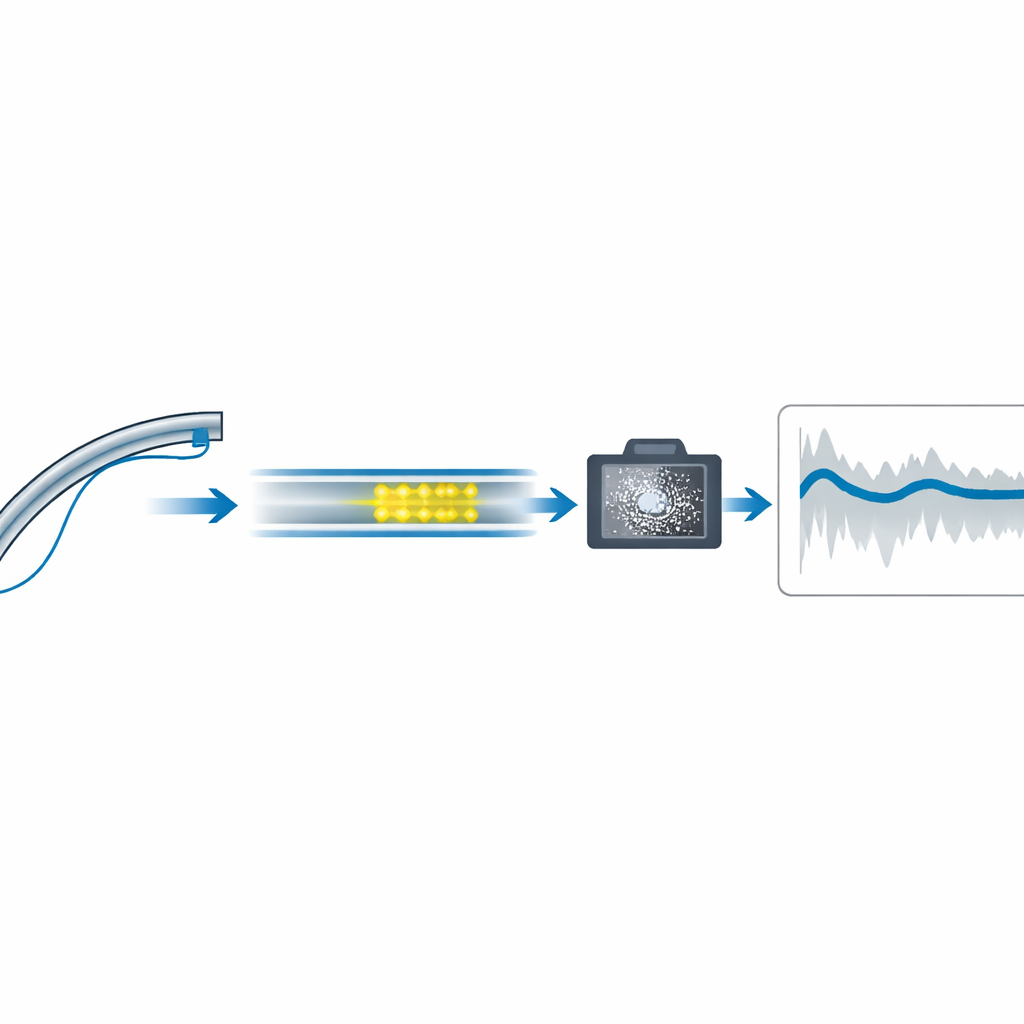

Gli autori introducono un lettore ridisegnato basato sullo speckle chiamato STASIS (Speckle-based Tracking and Stabilized Interrogation System) che affronta frontalmente il problema della stabilità. Invece di affidarsi a fibre multimodali lunghe e rotonde o a mezzi disperdenti sciolti facilmente perturbabili, usano una fibra ottica ultra-piatta ad alto rapporto d’aspetto contenente centri disperdenti scritti con laser. Questa geometria piatta confina la luce in modo compatto e mantiene il percorso ottico ridotto, diminuendo quanto i cambiamenti ambientali possano alterare il pattern. La fibra è saldata per fusione direttamente alla fibra standard e poi incapsulata permanentemente in un alloggiamento in plastica stampato in 3D insieme a un minuscolo sensore di immagine. Eliminando l’ottica a spazio libero e gli organi meccanici, l’intero percorso della luce diventa un modulo monolitico e rigido molto meno sensibile a piegamenti e urti.

Mettere il sistema alla prova

Per verificare se questo modulo compatto potesse davvero rimanere stabile nel mondo reale, il team lo ha sottoposto a severi test di laboratorio. Hanno sollecitato la testa di rilevamento con vibrazioni sinusoidali fino a ±7 G a frequenze tra 5 e 60 Hz mentre un reticolo di fibra veniva ripetutamente esteso. Sono stati usati due strumenti matematici semplici per tracciare i cambiamenti nelle immagini di speckle: una misura di dissimilarità rispetto a un frame di riferimento che segnala qualsiasi variazione e un’analisi delle componenti principali che isola il principale pattern legato alla lunghezza d’onda. Sotto forte vibrazione, la metrica di somiglianza grezza mostrava che il pattern veniva scosso, specialmente alle frequenze più alte, ma la componente principale chiave—collegata allo spostamento di lunghezza d’onda dovuto alla deformazione—restava pulita e lineare. La deviazione standard della deformazione recuperata a riposo era di circa 1,6 microstrain, trascurabile rispetto alle centinaia di microstrain che l’ala sperimenta in volo.

Dal banco di prova al cielo aperto

La prova decisiva è arrivata quando il team ha installato l’unità STASIS nel vano avionica di un drone personalizzato con apertura alare di 2 metri e ha incollato sensori a fibra sulla parte inferiore delle ali dove i modelli al computer prevedevano la massima flessione. Durante più voli, il sistema ha trasmesso immagini di speckle a 10 frame al secondo mentre l’autopilota registrava le accelerazioni. Tra decollo, virate costanti, manovre acrobatiche e atterraggio, i valori di deformazione recuperati hanno seguito da vicino le forze G verticali dell’aeromobile, variando da circa −100 a 400 microstrain. È importante che due metodi di ricostruzione indipendenti concordassero fortemente tra loro e rimanessero stabili nonostante la vibrazione del motore, le raffiche di vento e oscillazioni di temperatura di circa 35 °C all’interno del vano elettronico. Qualsiasi deriva termica lenta nell’elettronica si manifestava come una tendenza prevedibile e regolare che poteva essere rimossa usando un sensore di temperatura integrato.

Cosa significa per i veicoli volanti di tutti i giorni

Per i non specialisti, il messaggio centrale è che un espediente ottico una volta fragile—estrarre informazioni da un pattern di speckle scintillante—è stato ingegnerizzato in un sensore robusto e compatto adatto ai velivoli reali. Modellando con cura la fibra, bloccandola in un alloggiamento solido e usando analisi dati semplici, gli autori dimostrano che i lettori basati su speckle possono monitorare in modo affidabile piccole flessioni delle ali in tempo reale in condizioni severe. Questo apre la strada a droni e altri veicoli leggeri a portare il proprio “senso del tatto”, individuando precocemente problemi strutturali senza attrezzature pesanti o costose, rendendo infine i voli autonomi di routine più sicuri ed economici.

Citazione: Falak, P., King-Cline, T., Maradi, A. et al. Ultra-stable speckle-based optical fiber sensing demonstrated on an uncrewed aerial vehicle platform. Commun Eng 5, 46 (2026). https://doi.org/10.1038/s44172-026-00603-w

Parole chiave: monitoraggio strutturale droni, sensing a fibra ottica, spettrometro basato su speckle, reticolo di Bragg su fibra, rilevamento di deformazioni aerospaziali
