Progettazione inversa e stampa 3D di un divisore di potenza microonde multiporta: un quadro di progettazione elettromagnetica scalabile

Mattoni più intelligenti per segnali ad alta velocità

I nostri telefoni, i sistemi radar, i satelliti e perfino i sensori di fabbrica si affidano a onde ad alta frequenza invisibili per trasmettere e misurare informazioni. All’interno di questi dispositivi ci sono componenti piccoli che gestiscono silenziosamente come la potenza viene divisa e instradata tra percorsi diversi. Questo articolo mostra come i computer e la stampa 3D possano collaborare per progettare uno di questi componenti — un divisore di potenza per microonde — in modo più flessibile, adattabile e più semplice da produrre rispetto agli approcci tradizionali.

Perché la divisione della potenza è importante

In molti sistemi radio e microonde, un singolo segnale in ingresso deve essere diviso tra più uscite. Per esempio, le antenne a phased‑array usano molti elementi minuscoli il cui output combinato forma fasci orientabili, e gli strumenti di prova spesso devono alimentare lo stesso segnale in più canali di misura. Oggi gli ingegneri fanno normalmente affidamento su un piccolo insieme di layout di circuito standard, come i divisori di Wilkinson o i coupler a ramo, sviluppati decenni fa. Questi progetti collaudati funzionano bene per casi semplici, ma diventano scomodi quando servono molte porte, quando lo spazio è limitato o quando il divisore deve adattarsi a una forma insolita all’interno di un sistema più grande. I progettisti finiscono per concatenare parti standard e aggiustarle per tentativi, un processo lento che può non trovare soluzioni migliori.

Lascare al computer il compito di disegnare il circuito

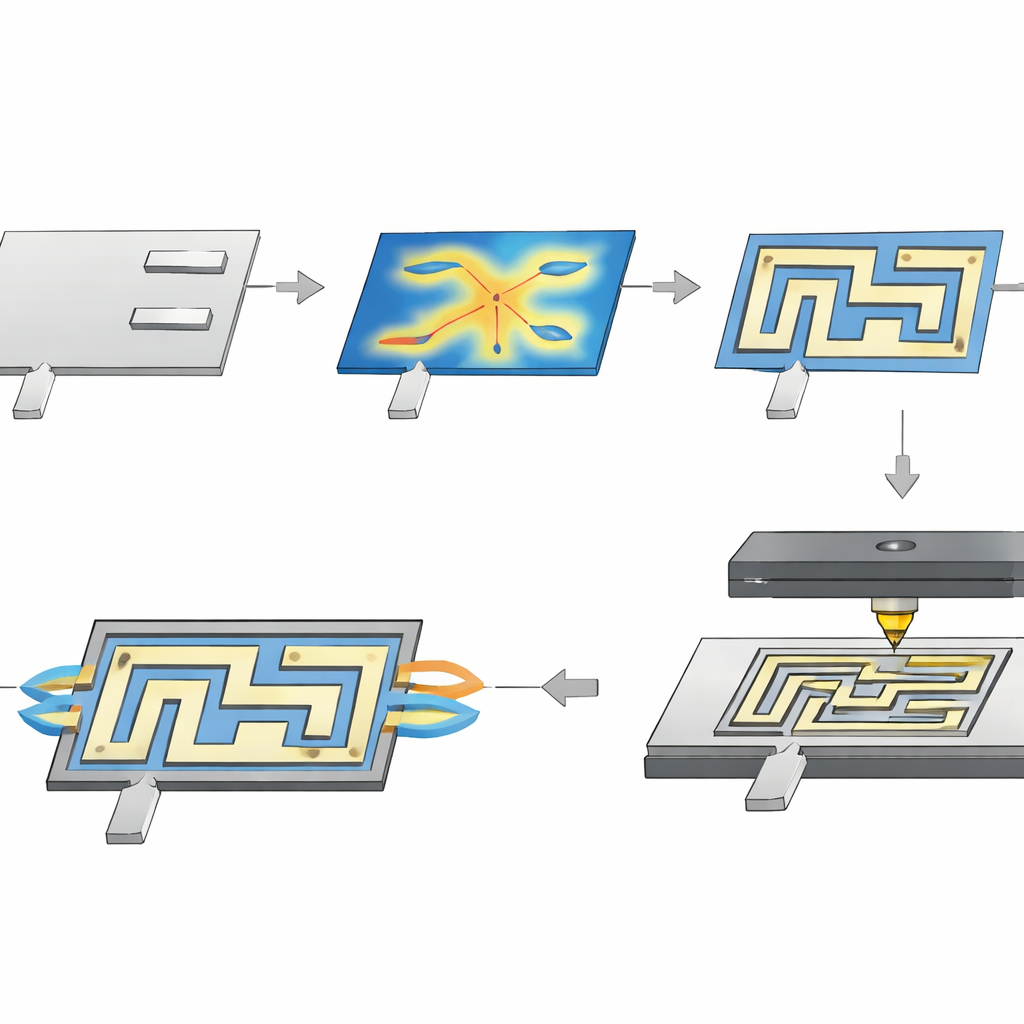

Gli autori sostituiscono questo processo di messa a punto manuale con una strategia di “progettazione inversa”. Invece di partire da una forma di circuito nota, iniziano scrivendo cosa vogliono che il dispositivo faccia: quanta potenza deve uscire da ciascuna uscita, quanto poco deve ritornare all’ingresso e quanto forte deve essere l’isolamento tra porte. Poi lasciano che un algoritmo di ottimizzazione modifichi una griglia di materiale all’interno di una regione di progetto finché le simulazioni al computer dei campi elettromagnetici non mostrano che questi obiettivi sono raggiunti. Un accorgimento matematico chiamato metodo adjoint rende efficiente questa ricerca: ricava come ogni pixel del dispositivo dovrebbe cambiare per migliorare le prestazioni a partire da solo un paio di simulazioni, anziché migliaia. Poiché l’algoritmo manipola un pattern continuo di materiale invece di un modello fisso di circuito, può esplorare forme insolite che un progettista umano potrebbe non pensare mai di disegnare.

Progettare pensando alla fabbrica

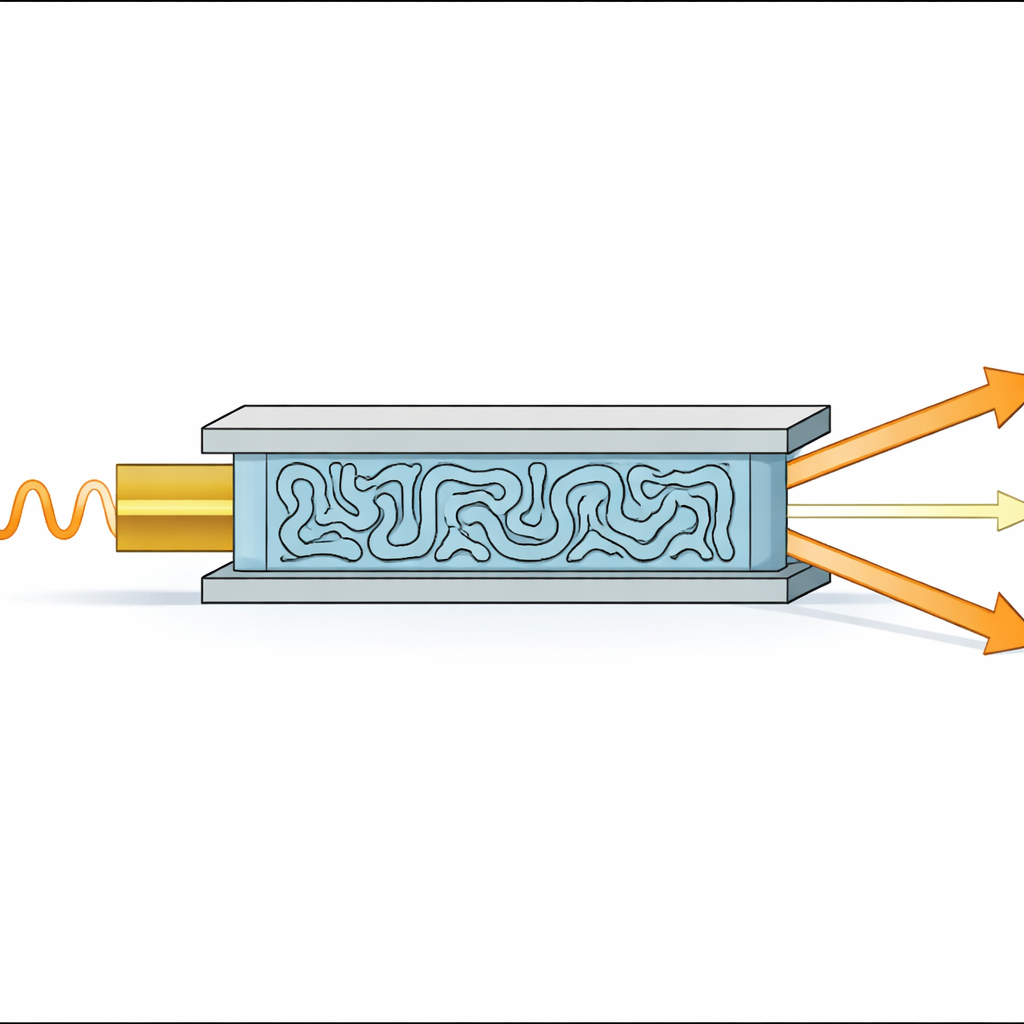

In modo cruciale, il metodo è costruito per rispettare come la parte sarà effettivamente fabbricata. Il team sceglie un processo commerciale di stampa 3D noto come Multi Jet Fusion, che costruisce sottili strati di polvere di nylon in forme solide. Integrano nei vincoli di progetto i limiti della stampante imponendo una dimensione minima delle feature, controllando quanto affilate possano essere le curve degli angoli e filtrando i dettagli troppo piccoli che la stampante non può riprodurre con affidabilità. Il dispositivo stesso è un inserto piatto in nylon con un motivo labirintico di materiale dielettrico, racchiuso tra due piastre metalliche che guidano i campi microonde. Poiché lo stesso codice di ottimizzazione richiede solo limiti geometrici semplici e una descrizione di base dei materiali, può essere adattato ad altre stampanti o metodi di lavorazione senza riscrivere la fisica sottostante.

Mettere alla prova il nuovo divisore

Per dimostrare l’approccio, i ricercatori progettano un divisore di potenza a quattro porte che opera attorno a 10 gigahertz, una banda microonde comune. Nelle simulazioni, ottimizzano il pattern interno in modo che la potenza che entra da una porta venga instradata equamente a due altre mentre quasi nulla fuoriesce verso la porta di “isolamento” rimanente. Dopo aver stampato e assemblato il dispositivo, misurano le sue prestazioni con un analizzatore di reti. I risultati nel mondo reale seguono da vicino le simulazioni: le riflessioni verso l’ingresso sono basse, le due porte di uscita condividono la potenza in modo abbastanza uniforme e l’accoppiamento indesiderato nella porta isolata rimane ben sopresso. Il divisore funziona su una larghezza di banda frazionale di circa il 23%, più ampia rispetto a molti coupler classici a quattro porte, sebbene la sua perdita sia un po’ più elevata perché il polimero stampato non è a bassa perdita come i materiali specializzati per circuiti.

Un progetto flessibile per i dispositivi futuri

Sebbene l’articolo si concentri su un divisore a quattro porte, gli autori sottolineano che il vero progresso è la ricetta progettuale stessa. Poiché gli obiettivi di prestazione sono scritti direttamente in termini di comportamento del campo alle porte e perché i limiti di fabbricazione sono gestiti in modo generale, lo stesso quadro può essere esteso a dispositivi con più porte, rapporti di condivisione della potenza differenti o ruoli completamente diversi come filtri e antenne. Sul lungo termine, gli stessi strumenti potrebbero persino gestire parti regolabili o attive permettendo alle proprietà dei materiali di variare. Per i lettori al di fuori dell’ingegneria delle microonde, il messaggio chiave è che combinare ottimizzazione consapevole della fisica con la stampa 3D pratica può trasformare un mestiere difficile, guidato dall’intuizione, in un processo scalabile e programmabile per modellare come le onde si muovono nello spazio.

Citazione: Zolfaghary Pour, S., Zhang, H., Liu, P.W. et al. Inverse design and 3D printing of a multiport microwave power splitter: a scalable electromagnetic design framework. Commun Eng 5, 53 (2026). https://doi.org/10.1038/s44172-026-00601-y

Parole chiave: progettazione inversa, divisore di potenza microonde, ottimizzazione adjoint, stampa 3D, dispositivi RF multiporta
