Sull'origine delle anisotropie di aspetto bulk negli spettri ottici di superficie

Perché l'aspetto di una superficie conta

Quando la luce colpisce una fetta di semiconduttore lucidata, il colore e la luminosità riflessi contengono impronte sottili degli atomi dello strato più esterno. Gli ingegneri usano routinariamente questo effetto per monitorare come le superfici dei dispositivi cambiano durante la crescita e la lavorazione. Eppure per decenni un insieme di segnali enigmatici in queste misure ottiche è sembrato provenire dal profondo del materiale piuttosto che dalla superficie stessa. Questo articolo mostra che quei picchi “di tipo bulk” possono, in molti casi, essere ricondotti alla superficie — una volta che si tenga debito conto del ruolo delle coppie elettrone‑buco e della loro localizzazione.

Osservare piccole differenze nella luce riflessa

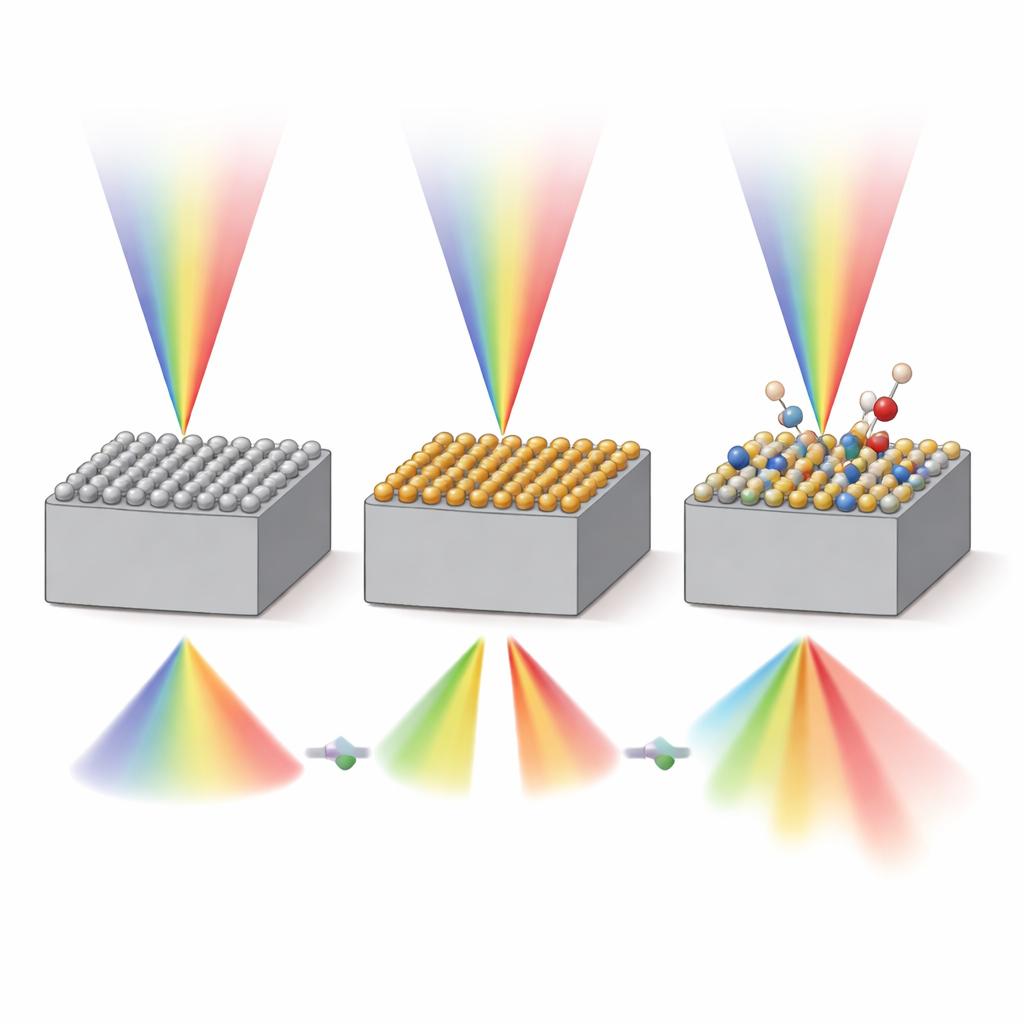

Lo studio si concentra su una tecnica chiamata spettroscopia dell'anisotropia di riflessione, che confronta quanto intensamente una superficie riflette luce polarizzata lungo due diverse direzioni nel piano. Anche piccole distorsioni strutturali nello strato atomico più esterno possono rendere la riflessione lievemente dipendente dalla direzione, creando una sonda molto sensibile della struttura di superficie. Tuttavia, molti spettri mostrano picchi prominenti a energie note dal silicio bulk, tradizionalmente etichettati come “anisotropia bulk indotta dalla superficie” e spesso interpretati come provenienti da stati elettronici di tipo bulk lievemente modificati dalla superficie. Questa visione ha portato alcuni a sostenere che il metodo veda principalmente il bulk e sia quindi di uso limitato per la scienza delle superfici.

Seguire le coppie elettrone‑buco strato dopo strato

Gli autori riconsiderano questo problema di lunga data considerando esplicitamente gli eccitoni — coppie legate di elettroni eccitati e dei vuoti (hole) che lasciano. Usando simulazioni many‑body allo stato dell'arte, calcolano come gli eccitoni contribuiscono alla risposta ottica dipendente dalla direzione delle superfici di silicio rivestite in modi diversi con arsenico. La loro innovazione chiave è un nuovo diagnostico, la misura di localizzazione degli eccitoni risolta per strato. Questo strumento valuta per ciascun eccitone quanto della funzione d'onda dell'elettrone e del buco risiede in ogni strato atomico di una lastra modello. In pratica fornisce una mappa che indica se una caratteristica ottica origina nello strato di superficie, negli strati subsuperficiali più profondi o nell'interno del cristallo.

Cosa causa realmente i picchi “di tipo bulk”

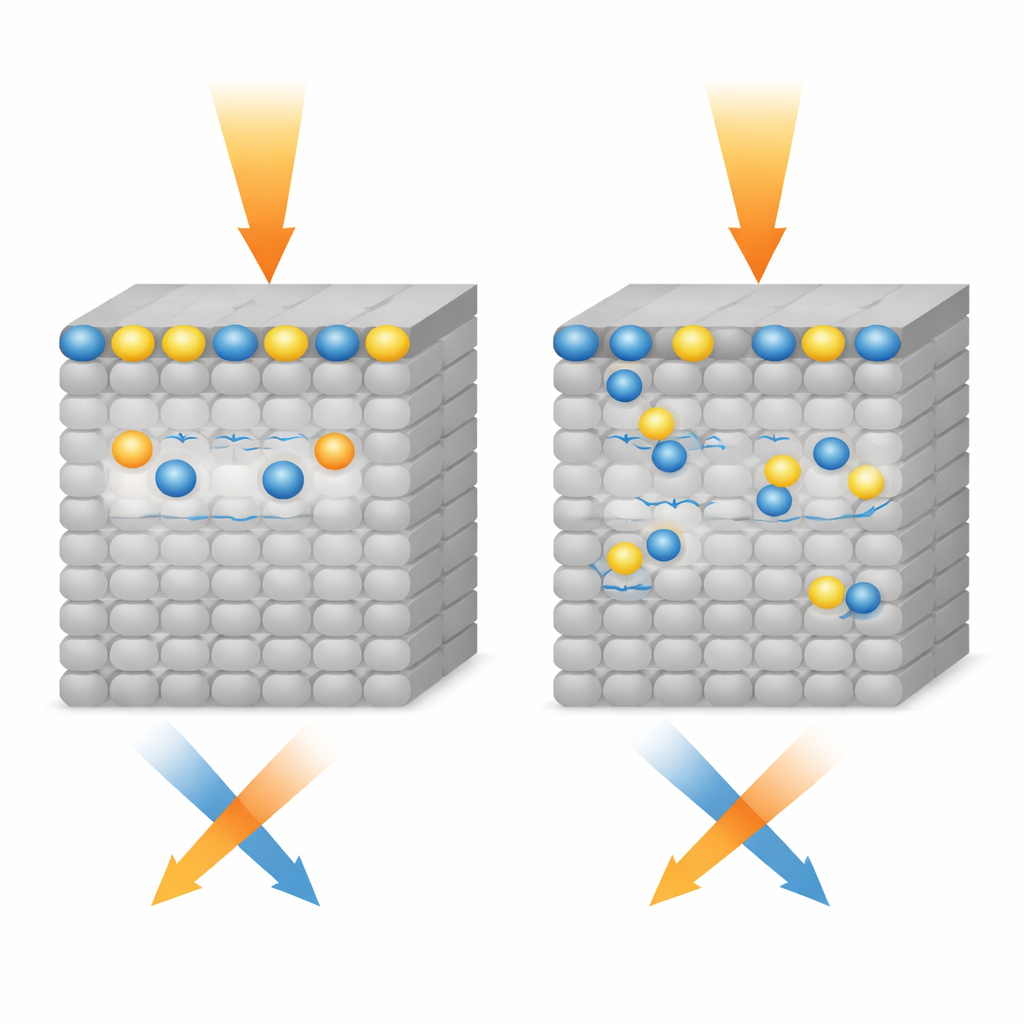

Applicando questa analisi a due superfici Si(100) modificate con arsenico — una con dimeri di arsenico simmetrici e una con un motivo misto arsenico‑silicio‑idrogeno — i ricercatori trovano immagini microscopiche molto diverse nascoste dietro spettri dall'aspetto simile. Per la superficie con arsenico simmetrico, la maggior parte degli eccitoni che generano i forti picchi spettrali vicino alle ben note energie bulk sono fortemente localizzati nello strato più esterno. In altre parole, caratteristiche che appaiono “collegate al bulk” per energia sono in realtà dominate da stati di superficie. Sulla superficie mista arsenico‑silicio‑idrogeno, gli eccitoni sono più delocalizzati su diversi strati, producendo una miscela più genuina di carattere di superficie e subsuperficiale, più vicina alla tradizionale immagine del bulk perturbato dalla superficie.

Quando il bulk amplifica il segnale di superficie

Il gruppo mostra inoltre, con un modello semplice, che il materiale bulk può amplificare o rimodellare fortemente anisotropie originate esclusivamente in superficie. Anche se il bulk è perfettamente simmetrico, la sua risposta ottica ordinaria può modulare il contributo di superficie in modo tale che appaiano picchi esattamente alle energie critiche del bulk. Gli autori chiamano questo effetto anisotropia di superficie potenziata dal bulk. Insieme ai casi in cui gli stati di superficie coincidono per caso con le energie di caratteristiche bulk, questo meccanismo spiega come possano emergere picchi “di tipo bulk” senza essere realmente controllati dagli stati elettronici del bulk.

Cosa significa per l'interpretazione degli spettri di superficie

Combinando calcoli avanzati sugli eccitoni con mappe di localizzazione strato per strato, il lavoro dimostra che caratteristiche ottiche a energie caratteristiche del bulk non implicano automaticamente un'origine bulk. A seconda della ricostruzione dettagliata della superficie, possono derivare da eccitoni localizzati in superficie, da stati più delocalizzati o da una modulazione del segnale di superficie potenziata dal bulk. Per sperimentatori e tecnologi che usano l'anisotropia di riflessione per monitorare la crescita dei semiconduttori o preparare dispositivi a base di silicio di alta qualità, ciò significa che è essenziale un'interpretazione attenta e consapevole degli eccitoni. Gli autori sostengono che si dovrebbero usare etichette neutrali legate all'energia, piuttosto che tag generici «di tipo bulk», a meno che non sia stata stabilita con certezza un'origine microscopica.

Citazione: Großmann, M., Hanke, K.D., Bohlemann, C.Y. et al. On the origin of bulk-related anisotropies in surface optical spectra. Commun Mater 7, 83 (2026). https://doi.org/10.1038/s43246-026-01110-3

Parole chiave: spettroscopia dell'anisotropia di riflessione, superfici di semiconduttori, eccitoni, ottica del silicio, ricostruzione della superficie
