Plasticità mediata da confini di grano a bassa sollecitazione e frattura precoce ai confini di grano twist basali in una lega di titanio

Debolezze nascoste in un metallo da lavoro

Le leghe di titanio sono la spina dorsale dei moderni motori a reazione, apprezzate per il loro alto rapporto resistenza/peso. Eppure, nonostante decenni di utilizzo, gli ingegneri faticano ancora a prevedere esattamente quando e dove inizieranno piccole cricche che possono evolvere in danni seri. Questo studio si concentra su un tipo molto specifico di caratteristica interna — confini speciali tra i cristalli all’interno del metallo — che agiscono come punti deboli silenziosi. Osservando in tempo reale come queste regioni si deformano e si fessurano, e simulandole atomo per atomo, gli autori rivelano perché si guastano così precocemente e come questa conoscenza potrebbe rendere i motori futuri più sicuri e duraturi.

Dove nascono davvero le cricche

Come molti metalli, le leghe di titanio sono costituite da cristalli microscopici, o grani, che si incastrano come un mosaico tridimensionale. Le superfici dove due grani si incontrano sono chiamate confini di grano e nella maggior parte dei casi sopportano il carico senza farsi notare. Ma nella comune lega Ti‑6Al‑4V, un particolare tipo di confine — chiamato confine di grano twist basale — è stato ripetutamente collegato all’insorgenza precoce di cricche nei test di fatica. Questi confini si formano quando due cristalli adiacenti sono ruotati l’uno rispetto all’altro attorno a una direzione chiave della struttura cristallina. Sono rari, ma quando sono presenti spesso coincidono con le prime piccole cricche che appaiono sotto carichi ripetuti, rendendoli sospetti principali nelle rotture impreviste.

Osservare la deformazione del metallo in tempo reale

Per capire cosa renda questi confini così problematici, i ricercatori hanno progettato prove di trazione all’interno di un microscopio elettronico a scansione, allungando piccoli campioni della lega mentre tracciavano il movimento locale sulla superficie. Hanno utilizzato un pattern di macchie d’oro e una correlazione digitale delle immagini ad alta risoluzione per misurare spostamenti minuti fino a pochi nanometri. Ciò ha permesso di vedere esattamente quando e dove iniziava la deformazione permanente, molto prima che l’intero provino cedesse. Hanno anche usato mappe cristallografiche dettagliate per individuare numerosi confini twist basali con orientamenti e dimensioni differenti, così da confrontare il loro comportamento statisticamente invece di fare affidamento su un singolo esempio.

Confini sorprendentemente teneri e cricche rapide

Le misure hanno rivelato che questi confini speciali cominciano a scorrere a sollecitazioni applicate sorprendentemente basse — circa un ottavo della sollecitazione necessaria per attivare lo scorrimento normale all’interno dei grani stessi. In termini di resistenza a taglio critica, i confini erano da circa tre a sei volte più facili da deformare rispetto ai consueti sistemi di scorrimento interni ai cristalli. Man mano che il campione veniva caricato, il primo moto permanente appariva costantemente lungo questi confini e, in alcuni casi, la deformazione del confine innescava scorrimenti precoci nei grani vicini. A deformazioni più elevate, alcuni di questi stessi confini si aprivano improvvisamente in cricche nette, simili a clivaggio, che si propagavano lungo tutta la loro lunghezza in un singolo passo di carico, nonostante la deformazione globale del provino fosse ancora solo dell’ordine dell’1–2 percento.

Pattern atomici dietro la debolezza

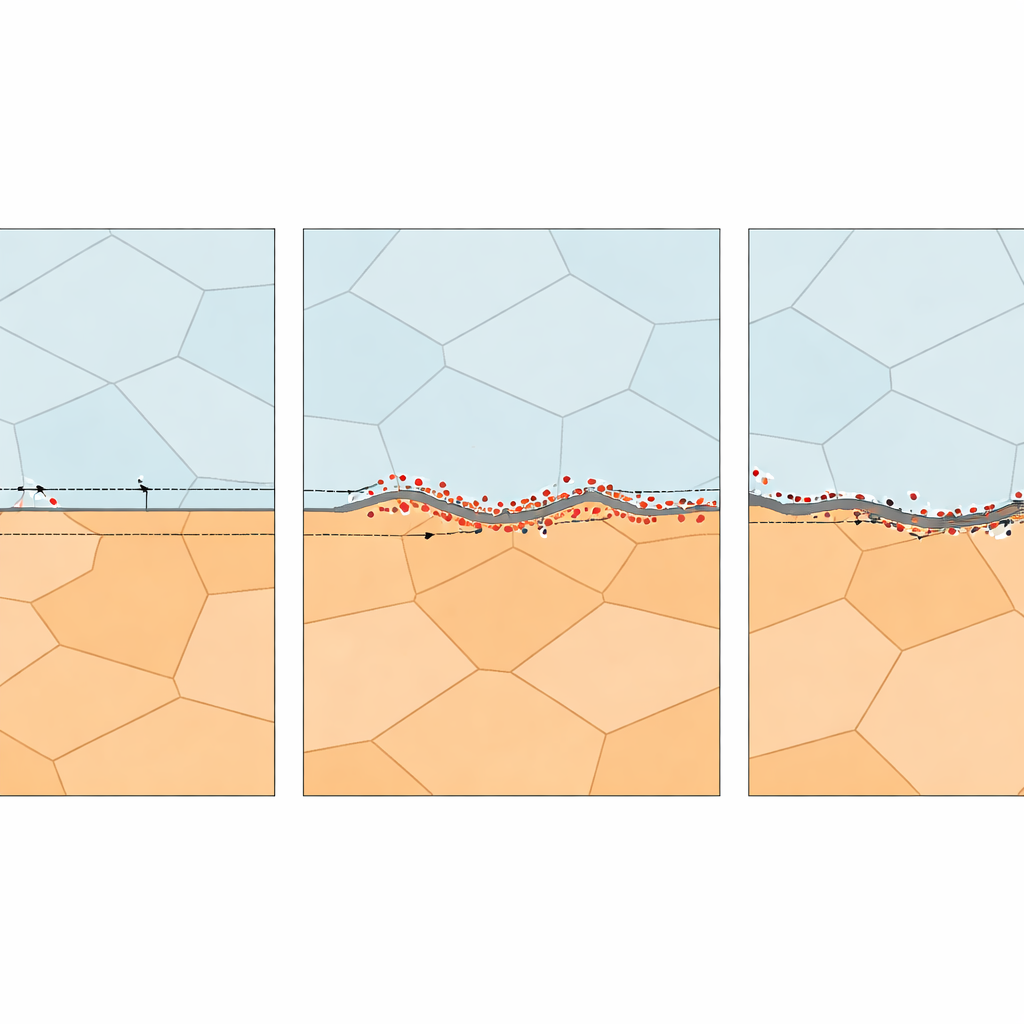

Per approfondire, il team ha costruito modelli al computer di confini idealizzati in titanio puro e li ha sottoposti a taglio usando simulazioni di dinamica molecolare. Anche senza impurità o difetti preesistenti, hanno trovato due regimi di resistenza distinti. Quando la rotazione relativa tra i grani era piccola, il confine ospitava un motivo strettamente intrecciato di dislocazioni disposto in una cosiddetta rete Kagome, e il confine resisteva al taglio a sollecitazioni dell’ordine del gigapascal. Oltre una torsione di circa 8–10 gradi, le dislocazioni interfaciali si riorganizzavano in reti triangolari più semplici o addirittura scomparivano, e la sollecitazione di taglio richiesta diminuiva di circa un ordine di grandezza — coerente con le basse resistenze dedotte dagli esperimenti. Piccoli tilt tra i grani o modeste disallineamenti dei loro assi chiave influenzavano appena questo comportamento, suggerendo che il pattern di dislocazioni controllato dalla twist all’interfaccia sia la principale caratteristica architettonica che determina la debolezza.

Quando la deformazione si trasforma in danno

Non tutti i confini teneri si sono fessurati, quindi gli autori hanno cercato cosa differenzia quelli che si deformano semplicemente da quelli che falliscono. Hanno scoperto che la fessurazione si verificava solo lungo confini che avevano già subito un notevole taglio e che erano orientati in modo tale che il carico complessivo esercitasse una componente parzialmente normale al piano di confine. In altre parole, la formazione di cricche richiede una ricetta in due passaggi: prima, uno scorrimento facile lungo il confine che concentri gli sforzi, e secondariamente un’orientazione adatta in modo che la componente normale della sollecitazione possa aprire il confine. Questo spiega perché solo una manciata di confini si è fessurata nei loro test, pur apparendo quelle poche cricche a deformazioni globali molto basse e sempre lungo queste stesse interfacce speciali.

Cosa significa per i componenti del mondo reale

Per i non specialisti, il messaggio chiave è che un tipo piccolo e poco comune di “cucitura” interna nelle leghe di titanio può iniziare a scorrere e poi separarsi a carichi molto inferiori a quelli che interessano la massa del materiale. Lo studio collega questa debolezza alla disposizione su scala fine dei difetti a livello atomico al confine e mostra che devono agire insieme sia le sollecitazioni di taglio sia quelle di apertura per innescare la frattura. Questa visione migliorata di come e perché questi punti deboli nascosti cedono offre una strada per predizioni di vita utile migliori e, in ultima analisi, per progettare processi di lavorazione e geometrie dei componenti che evitino le configurazioni di confine più pericolose negli apparati aerospaziali critici.

Citazione: Yvinec, T., Iabbaden, D., Hamon, F. et al. Low stress grain boundary mediated plasticity and early fracture at basal twist grain boundaries in a titanium alloy. Commun Mater 7, 85 (2026). https://doi.org/10.1038/s43246-026-01102-3

Parole chiave: leghe di titanio, confini di grano, cricche da fatica, microstruttura, materiali aerospaziali
