Eccellente incrudimento per deformazione in leghe refrattarie complesse concentrate tramite trasformazione confinata in nano‑martensite

Metalli resistenti che possono comunque allungarsi

I moderni motori, razzi e impianti nucleari richiedono metalli che mantengano la resistenza a temperature estremamente elevate e sotto carichi intensi. Una nuova classe di “cocktail” metallici denominati leghe refrattarie complesse concentrate offre già notevole resistenza, ma tende a rompersi dopo soltanto piccoli allungamenti. In questo lavoro, i ricercatori mostrano come riorganizzare il metallo su scala nanometrica in modo che continui a incrudire mentre viene tirato, permettendo di flettersi e allungarsi molto di più prima della frattura.

Perché queste leghe esotiche sono importanti

Le leghe refrattarie complesse concentrate combinano diversi elementi pesanti ad alto punto di fusione in un’unica soluzione solida. La loro struttura reticolare atomica è naturalmente distorta, il che le rende molto resistenti e stabili a temperature elevate, oltre che resistenti a radiazioni e impatti. Il rovescio della medaglia è che la loro struttura cristallina ammette solo un numero limitato di difetti mobili che possano annodarsi durante il carico, quindi il metallo non riesce a continuare ad incrudire mentre si deforma. Di conseguenza molte di queste leghe presentano elevata resistenza ma bassissima elongazione uniforme—tipicamente solo pochi punti percentuali—limitandone l’impiego in componenti strutturali gravosi.

Progettare un paesaggio nascosto su scala nanometrica

Il team si è concentrato su una lega a base di titanio, zirconio e tantalio (Ti₂ZrTa_0.75). Inizialmente l’hanno sottoposta a intenso laminato a freddo, riducendone lo spessore del 90%. Questo passaggio ha riempito il materiale di difetti e immagazzinato energia elastica mantenendo però una fase cristallina unica e semplice. Successivamente è stato applicato un trattamento termico breve: un solo minuto a 750 °C, seguito da raffreddamento in acqua. Questa breve ricottura non ha permesso la crescita dei grani né il completo rilassamento della struttura, ma ha consentito un lieve riarrangiamento atomico. Studi avanzati con raggi X e microscopia elettronica hanno rivelato che la lega, un tempo uniforme, si era separata in due fasi intrecciate: regioni ricche di tantalio che costituiscono la maggior parte della matrice e nano‑domini poveri di tantalio di circa 15 nanometri di dimensione, tutti comunque con lo stesso tipo cristallino di base.

Piccole regioni commutabili che resistono alla crescita

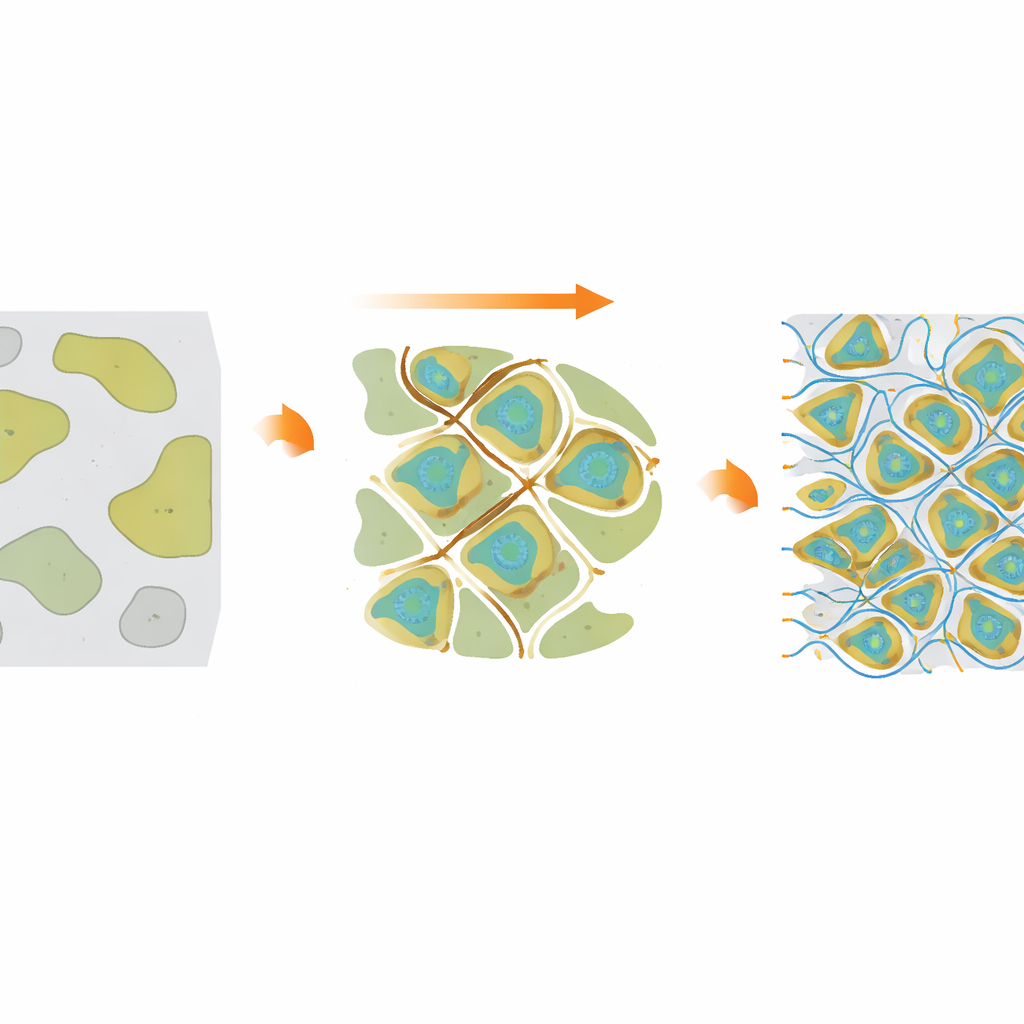

All’interno delle tasche povere di tantalio i ricercatori hanno rilevato un motivo ancor più sottile: aree aghiformi di appena uno‑due nanometri che avevano già trasformato in fase quenchata a una forma cristallina leggermente distorta. Questi embrioni agiscono da semi per una nuova fase che può svilupparsi quando il metallo viene tirato. Poiché il tantalio stabilizza la struttura cristallina originale, la matrice circostante, ricca di tantalio, ha una maggiore resistenza a tale trasformazione e si comporta come una gabbia rigida. Quando la lega viene sottoposta a trazione, la prima fase della deformazione è governata principalmente dal moto di difetti convenzionali. Intorno a circa l’uno percento di deformazione il materiale scende in snervamento, ma proseguendo l’allungamento i nano‑domini a basso tenore di tantalio cominciano a trasformarsi, sviluppando queste nuove regioni cristalline solamente entro i loro confini confinati di ~15 nanometri.

Come i cambiamenti confinati aumentano l’incrudimento

Man mano che l’allungamento raggiunge circa il cinque percento, un numero crescente di nano‑domini passa alla nuova forma cristallina fino a quasi saturazione. Ogni tasca trasformata introduce numerosi nuovi confini interni e disallineamenti rispetto alla matrice circostante, che concentrano la deformazione locale e attraggono i difetti in movimento. Le dislocazioni sono costrette a interagire con queste interfacce nano‑dense invece di scorrere liberamente, aumentando drasticamente la resistenza a ulteriore deformazione. La lega mostra un comportamento insolito a doppio snervamento e sviluppa una capacità di incrudimento di circa 527 megapascal—più volte superiore rispetto al tipico per questa famiglia di materiali—mantenendo un’elongazione uniforme intorno al sei percento e un’elongazione totale di circa il dieci percento.

Dall’intuizione di laboratorio all’uso reale

Sfruttando con cura la naturale tendenza della lega a fluttuare in composizione e modulando il trattamento termico per indirizzare la separazione di fase, i ricercatori hanno creato una popolazione incorporata di zone su scala nanometrica che possono trasformarsi solo in modo fortemente confinato sotto carico. Questo meccanismo di “nano‑martensite confinata” permette al metallo di continuare a incrudire mentre si allunga, invece di ammorbidirsi e guastarsi prematuramente. L’approccio indica una strategia generalmente applicabile: usare ricotture di brevissima durata per ingegnerizzare nano‑domini trasformabili all’interno di leghe forti ma fragili, trasformandole in materiali più tenaci e tolleranti al danno per ambienti estremi.

Citazione: He, J., Liu, H., Shen, B. et al. Superior strain hardening in refractory complex concentrated alloys via confined nano-martensite transformation. Commun Mater 7, 84 (2026). https://doi.org/10.1038/s43246-026-01101-4

Parole chiave: leghe refrattarie, incrudimento per deformazione, nano‑martensite, leghe ad alto entropia, trasformazione di fase
