Controllare comportamento spettrale e flusso di potenza in risonatori iperbolici ruotati

Guidare la luce con una torsione

La luce infrarossa è il cavallo da lavoro di molte tecnologie moderne, dal rilevamento chimico all’imaging termico fino alle comunicazioni su chip. Gli ingegneri vorrebbero deviare e confinare questa luce con la stessa precisione che l’elettronica offre per gli elettroni, ma farlo a scale molto piccole è impegnativo. Questo studio dimostra che un cristallo comune, la calcite, può fungere da piattaforma potente per scolpire la luce infrarossa—semplicemente ruotando minuscole scanalature incise nella sua superficie rispetto alla direzionalità intrinseca del cristallo.

Un cristallo con direzioni incorporate

La calcite non è otticamente uniforme in tutte le direzioni. Lungo un asse speciale all’interno del cristallo, la luce “vede” una risposta simile a quella di un metallo a certe frequenze infrarosse, mentre lungo altri assi si comporta più come un materiale trasparente ordinario. Questo comportamento fortemente direzionale crea le cosiddette modalità iperboliche, in cui la luce può essere compressa in volumi molto più piccoli della sua lunghezza d’onda e guidata lungo percorsi inclinati e netti. A differenza dei materiali iperbolici più noti, che sono sottili lamine con simmetria quasi circolare nel piano, le proprietà della calcite variano fortemente lungo direzioni in-plane diverse, offrendo agli sperimentatori una leva in più per controllare come la luce si muove.

Intagliare risonatori che ruotano

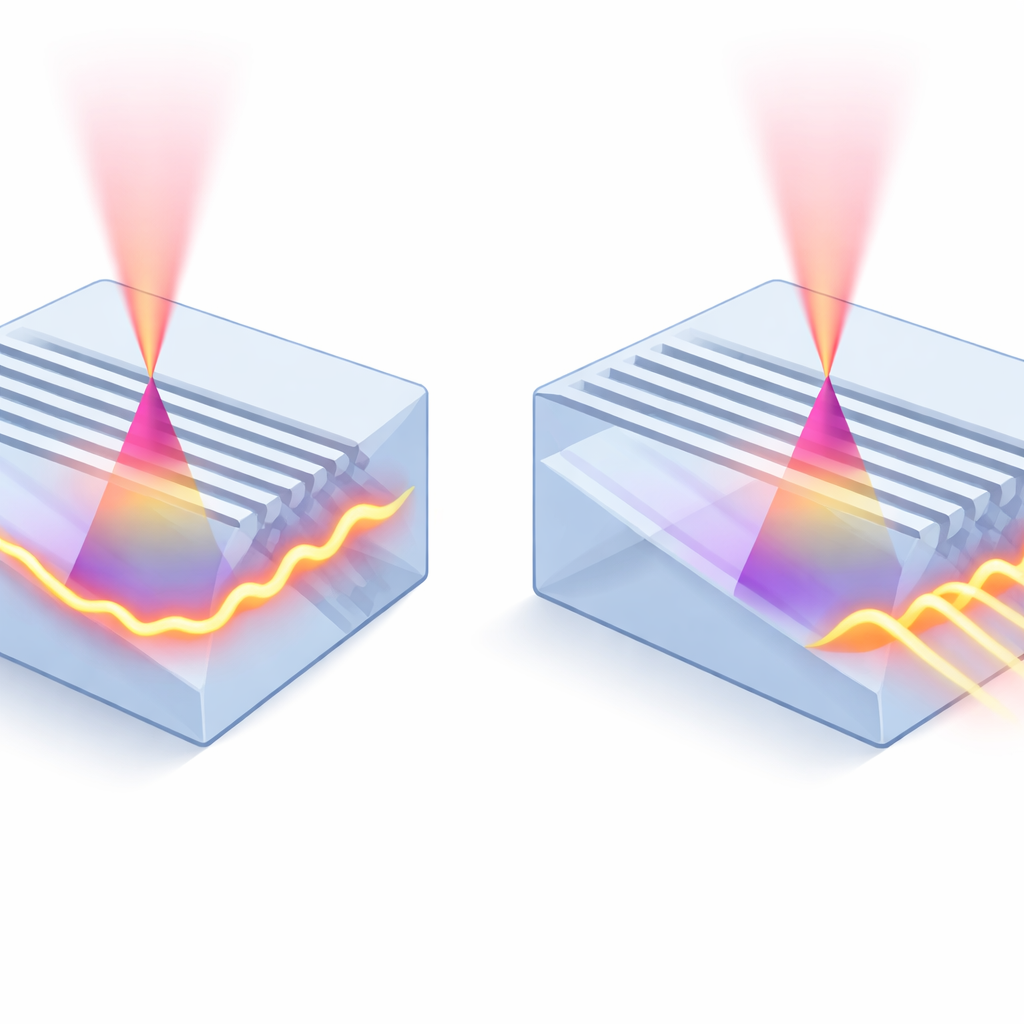

Per sfruttare questa direzionalità intrinseca, i ricercatori hanno inciso una serie di scanalature equidistanti—risonatori unidimensionali—direttamente sulla superficie di un cristallo massiccio di calcite. Ogni serie di scanalature aveva la stessa dimensione e forma, ma l’intero motivo era ruotato di un angolo diverso rispetto all’asse speciale del cristallo presente nella superficie. Utilizzando spettroscopia di riflettanza infrarossa sensibile alla polarizzazione, hanno osservato che questi risonatori identici producevano colori risonanti marcatamente diversi a seconda solo della loro orientazione. Quando le scanalature erano allineate con l’asse a risposta metallica, apparivano due risonanze forti, corrispondenti a onde che rimbalzavano all’interno delle scanalature e si estendevano nel cristallo. Ruotando le scanalature fuori da questo asse, queste risonanze si spostavano gradualmente verso frequenze più basse e si attenuavano, scomparendo completamente quando le scanalature venivano ruotate di 90 gradi.

Regole semplici dietro onde complesse

Per spiegare questo comportamento, il team ha analizzato come le onde si propagano nei materiali iperbolici. Alle frequenze risonanti, le direzioni d’onda ammesse formano una superficie a iperboloide nello spazio delle onde. Solo quelle onde che giacciono nel piano definito dalla sezione trasversale della scanalatura e che soddisfano una condizione di onda stazionaria possono essere eccitate dalla luce incidente. Quando le scanalature e l’asse del cristallo sono allineati, un ampio insieme di direzioni d’onda soddisfa questa condizione, producendo modalità confinate forti che attraversano le scanalature e penetrano nel volume. Ruotare le scanalature equivale a incidere la superficie d’onda ammessa con un angolo diverso. Per mantenere il pattern stazionario, il sistema deve spostarsi verso una frequenza più bassa dove il cono di onde ammesse si apre di più, portando allo spostamento verso il rosso osservato. Oltre una certa rotazione, l’intersezione necessaria svanisce e le risonanze si spengono.

Indirizzare il flusso di potenza nel piano

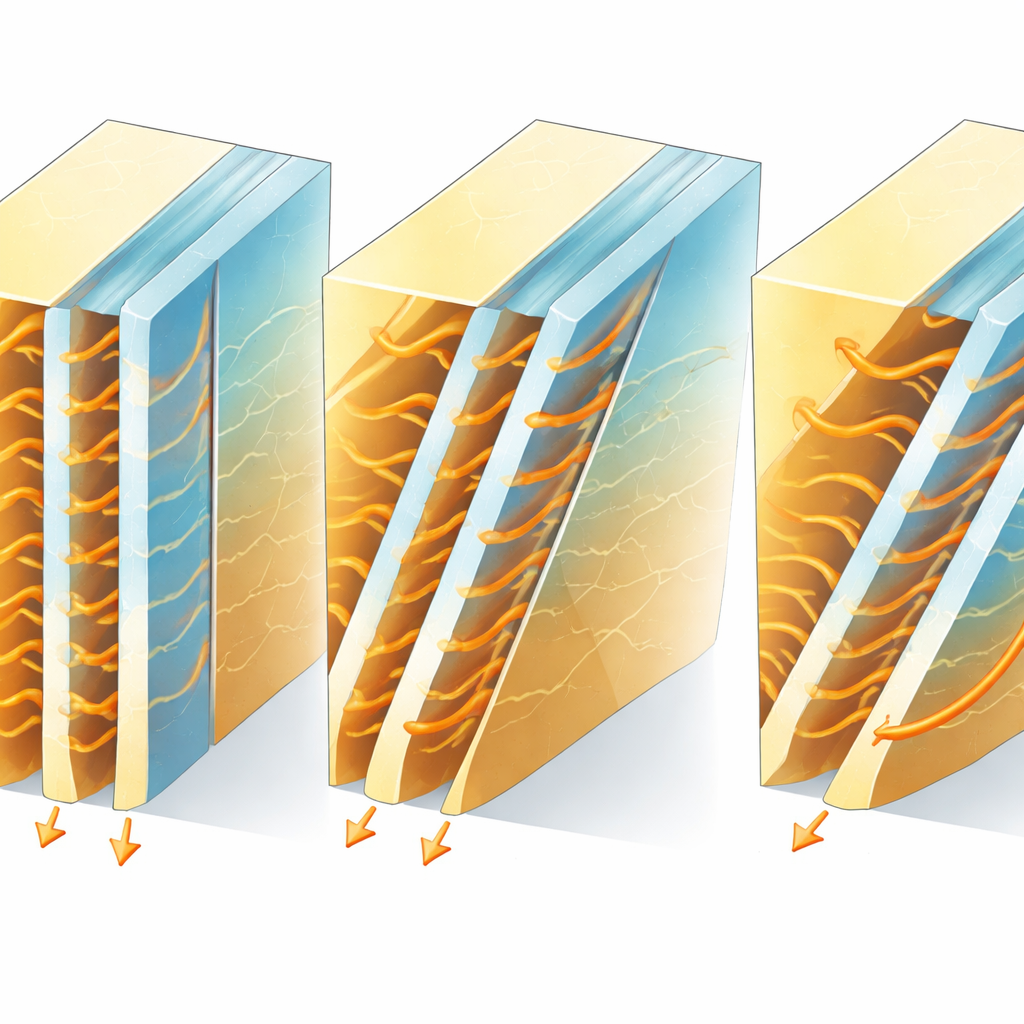

Lo studio mostra anche che l’orientamento delle scanalature controlla non solo il colore delle risonanze, ma anche la direzione in cui l’energia si propaga. Nei mezzi iperbolici, l’energia viaggia perpendicolare alla superficie delle onde ammesse e, quando le scanalature sono allineate con l’asse speciale, il flusso di potenza avviene interamente nel piano della loro sezione trasversale. Ruotando le scanalature, il flusso di energia si inclina, acquisendo una componente che scorre lungo le scanalature e fuori dal piano originale. Simulazioni numeriche rivelano che anche una piccola torsione—circa dieci gradi—può deviare la maggior parte della potenza rispetto alla direzione iniziale, offrendo un modo sensibile per indirizzare energia infrarossa a nanoscale senza cambiare la forma fisica delle strutture.

Una mappa di progetto per dispositivi infrarossi futuri

Per trasformare queste intuizioni in uno strumento di progettazione pratico, gli autori hanno derivato una formula analitica compatta che predice come ogni risonanza si sposta con l’orientazione delle scanalature utilizzando solo le costanti ottiche del materiale e una misura o simulazione di riferimento. Questo evita costose modellazioni numeriche e rende semplice progettare risonatori ruotati con frequenze e direzioni di flusso di energia target. Sebbene gli esperimenti si concentrino su una banda ristretta dell’infrarosso nella calcite, il meccanismo di base dipende solo dall’avere un comportamento iperbolico in-plane, perciò può essere trasferito ad altri materiali e gamme di lunghezze d’onda. In termini semplici, il lavoro mostra che ruotando le nano-scansioni rispetto alle direzioni incorporate del cristallo, si può modulare sia il colore sia il percorso della luce infrarossa profondamente confinata—una strategia promettente per futuri sensori miniaturizzati, guide d’onda e sorgenti di luce su chip.

Citazione: Seabron, E., Jackson, E., Meeker, M. et al. Controlling spectral and power flow behavior in rotated hyperbolic resonators. Commun Mater 7, 81 (2026). https://doi.org/10.1038/s43246-026-01094-0

Parole chiave: materiali iperbolici, fotonică a infrarossi, risonatori di calcite, nanofotonica, confinamento della luce
