Triplicata la duttilità nelle leghe ad alta entropia L1₂–B2 a doppia fase mediante trasformazione B2→BCT indotta da indebolimento dell’orientazione delle interfacce

Rendere i metalli duri meno fragili

I motori moderni, le turbine e i veicoli spaziali richiedono metalli che siano allo stesso tempo molto resistenti e capaci di deformarsi senza rompersi. Le leghe ad alta entropia — miscele complesse di più metalli — sono candidati promettenti, ma spesso scambiano duttilità (la capacità di allungarsi) per resistenza. Questo studio mostra un metodo intelligente per triplicare la deformabilità di una di queste leghe senza cambiare la sua chimica, semplicemente riorganizzando in modo sottile l’allineamento dei suoi blocchi costitutivi interni.

Due blocchi costitutivi incastrati

La lega studiata qui contiene alluminio, ferro, cobalto e nichel miscelati in modo che si formino fianco a fianco due diversi tipi di strutture atomiche ordinate. Una, chiamata L1₂, si comporta come la fase più morbida e facilmente deformabile; l’altra, chiamata B2, è più dura e resistente. Nello stato appena colato, queste due fasi appaiono in strati lunghi e paralleli, un po’ come strisce alternate di diversi legni incollati insieme. Crucialmente, i loro reticoli atomici sono allineati in modo molto specifico, una relazione di orientazione che rende l’interfaccia tra di esse estremamente ordinata e rigida. Questo forte allineamento aumenta la resistenza ma limita anche il movimento di atomi e difetti quando la lega viene tirata, rendendo la fase dura più incline a crepe.

Allentare l’allineamento interno

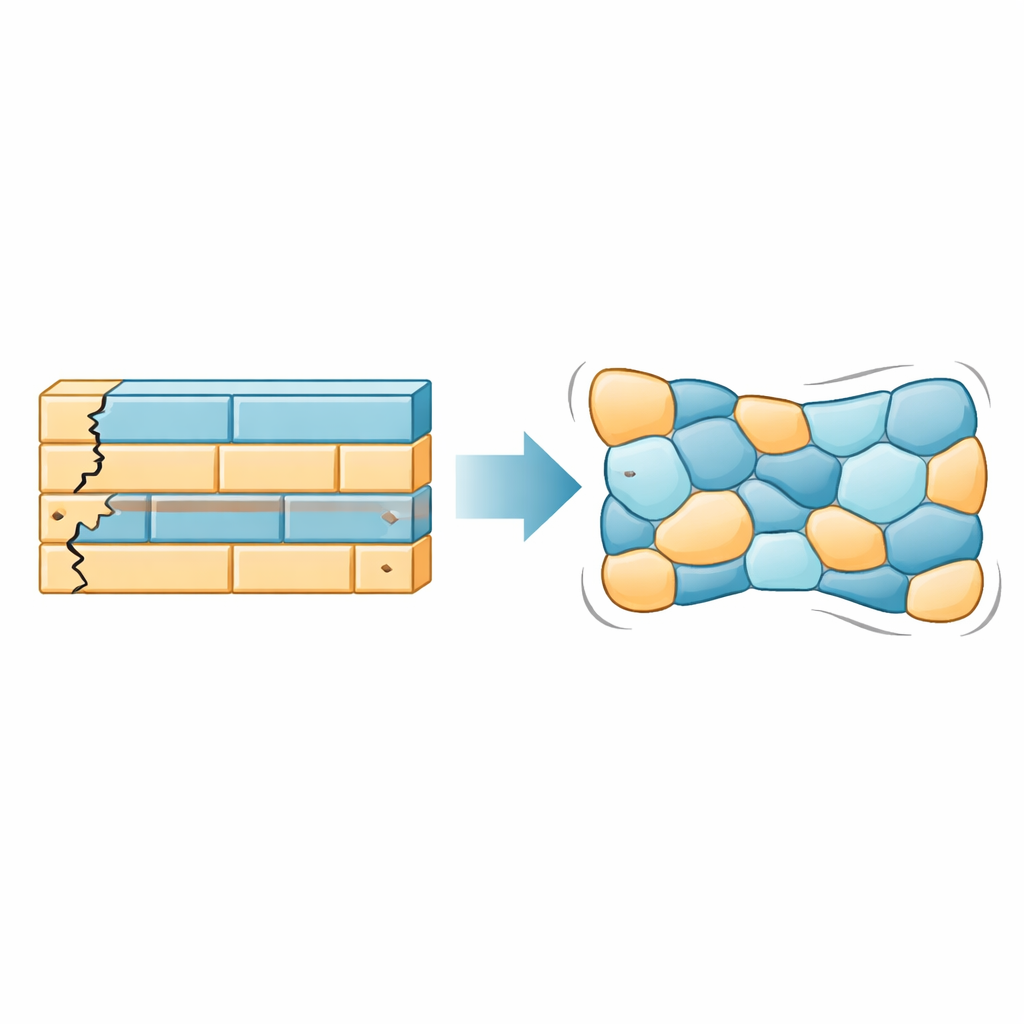

Invece di riprogettare la composizione della lega, i ricercatori hanno modificato la sua geometria interna usando un trattamento termo-meccanico: laminazione a freddo seguita da ricottura ad alta temperatura, ripetuto due volte. Questo processo deforma la struttura lamellare originale e poi le permette di ricristallizzare in un nuovo assetto. La microstruttura risultante mantiene circa metà L1₂ più morbida e metà B2 più dura, ma gli strati sono più spessi e i grani di ciascuna fase diventano più equiaxiali, con una mescolanza di orientazioni molto più casuale. Le misure dell’orientazione dei grani mostrano che la maggior parte del precedente allineamento rigoroso ai confini di fase viene persa, il che significa che l’orientazione dell’interfaccia è stata deliberatamente “indebolita”.

Sbloccare una trasformazione nascosta

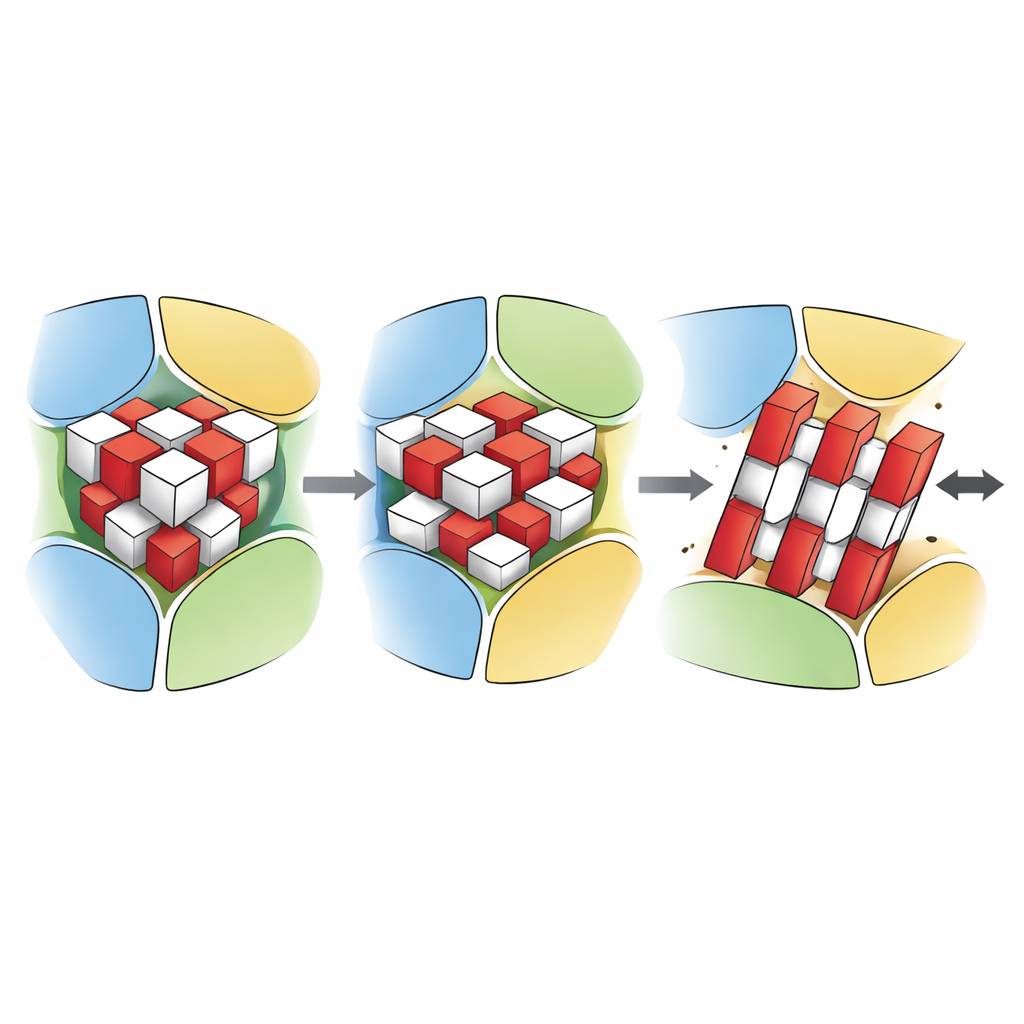

Quando questi campioni trattati vengono sottoposti a trazione, si comportano in modo notevolmente diverso rispetto a quelli appena colati. Il materiale originale si frattura dopo meno del 5% di deformazione, con crepe che attraversano ampie regioni di B2. La lega processata, al contrario, raggiunge circa il 18% di deformazione — più di tre volte la duttilità — mantenendo però valori simili di snervamento e resistenza ultima. Studi dettagliati mediante diffrazione di raggi X ed elettroni rivelano il motivo: durante l’allungamento, gran parte della fase B2 si trasforma gradualmente in una struttura strettamente correlata ma allungata, chiamata tetragonale a corpo centrato (BCT). Questo cambiamento di forma comporta l’allungamento del reticolo in una direzione e un leggero accorciamento nelle altre, con quasi nessuna variazione di volume. Poiché i grani circostanti di L1₂ possono ora scorrere e deformarsi più liberamente lungo direzioni compatibili, essi aiutano ad accomodare questo allungamento, trasformando quello che sarebbe stato uno stress locale dannoso in una deformazione utile che assorbe energia.

Seguire la trasformazione in tempo reale

Per osservare questo processo mentre avviene, il team ha usato diffrazione di raggi X presso sincrotrone durante prove di trazione. Con l’aumento della deformazione, gli anelli di diffrazione della fase B2 si distorcevano e poi si dividevano, segnalando l’emergere del reticolo BCT. Monitorando come gli spazi reticolari cambiavano con la deformazione e durante i cicli di carico-scarico, hanno dimostrato che la trasformazione è progressiva e parzialmente reversibile a carichi intermedi. L’analisi statistica di molti grani ha indicato che le regioni B2 circondate da vicini L1₂ in grado di fornire deformazione nella direzione giusta sono quelle più propense a trasformarsi. Indebolendo il precedente allineamento rigido alle interfacce, il trattamento aumenta il numero di tali vicini favorevoli, abbassando così la barriera per il cambiamento di fase e distribuendo la deformazione più uniformemente attraverso il materiale.

Progettare confini di fase più favorevoli

In termini pratici, lo studio dimostra che il modo in cui le diverse “piastrelle” all’interno di un metallo sono orientate tra loro può essere importante quanto gli elementi di cui sono composte. Qui, rilassare l’accoppiamento preciso ai confini tra fasi dure e morbide permette una trasformazione indotta dallo stress nella fase dura che migliora drasticamente la duttilità preservando la resistenza. Questo suggerisce una nuova regola di progetto per leghe strutturali avanzate: invece di limitarsi a sintonizzare la composizione o applicare pressioni estreme, gli ingegneri possono regolare deliberatamente le orientazioni delle interfacce — mediante laminazione, ricottura o anche trattamenti ultrasonici — in modo che le fasi vicine si aiutino a deformarsi reciprocamente anziché competere, ottenendo materiali più tenaci e resistenti al danneggiamento.

Citazione: Shu, Q., Ding, X., Lu, Y. et al. Threefold enhancement of ductility in dual-phase L1₂–B2 high-entropy alloys via interface-orientation-weakening-induced B2→BCT phase transformation. Commun Mater 7, 75 (2026). https://doi.org/10.1038/s43246-026-01088-y

Parole chiave: leghe ad alta entropia, duttilità, trasformazione di fase, microstruttura, ingegneria delle interfacce
