Sintesi in operando di un dielettrico ultrasottile a base di ossido di gallio cristallino

Perché ridurre gli isolanti è importante

DaglI smartphone ai centri dati, ogni dispositivo elettronico dipende da sottili strati isolanti — detti dielettrici — per mantenere sotto controllo i segnali. Man mano che gli ingegneri spingono i componenti verso scale quasi atomiche, anche questi strati isolanti devono diventare ultrasottili senza lasciare passare corrente o rompersi. Questo articolo descrive un nuovo modo per crescere uno strato isolante robusto e atomico a base di ossido di gallio direttamente su grafene, un materiale già apprezzato per la sua velocità e resistenza. Il lavoro indica la strada verso future elettroniche ultra‑compatte e a basso consumo costruite da materiali bidimensionali impilati con cura.

Costruire strati minuscoli come un sandwich

I ricercatori partono da un sandwich di materiali attentamente ingegnerizzato: una base spessa di carburo di silicio, uno strato singolo di grafene sopra e quindi un film molto sottile — solo due o tre strati — di un semiconduttore chiamato seleniuro di gallio coltivato sopra il grafene. Ogni foglio in questa pila è spesso solo pochi atomi e interagisce con i vicini tramite forze deboli, rendendo più semplice combinarli senza i problemi strutturali che affliggono i materiali bulk. Questa struttura preparata con cura fornisce la piattaforma per trasformare lo strato semiconduttore in un nuovo film isolante ultrasottile.

Trasformare un semiconduttore in un isolante in tempo reale

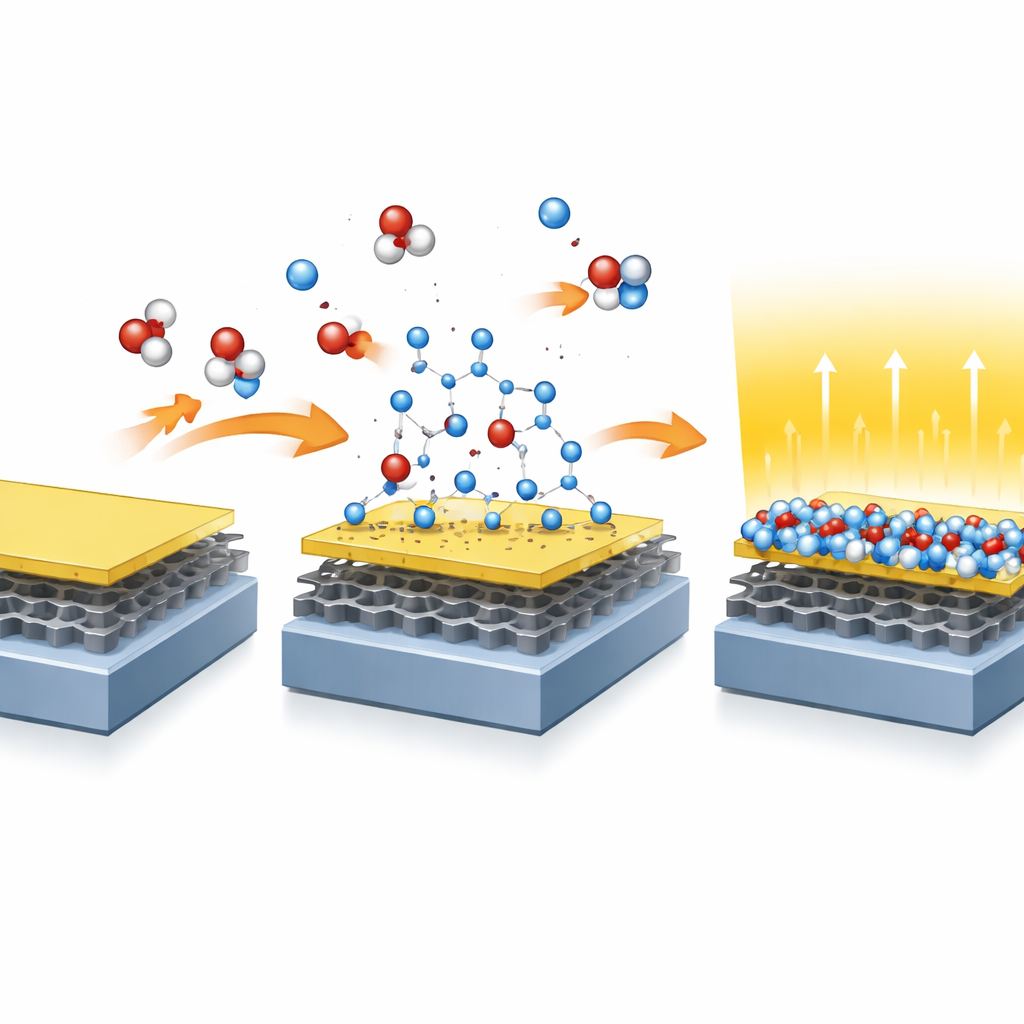

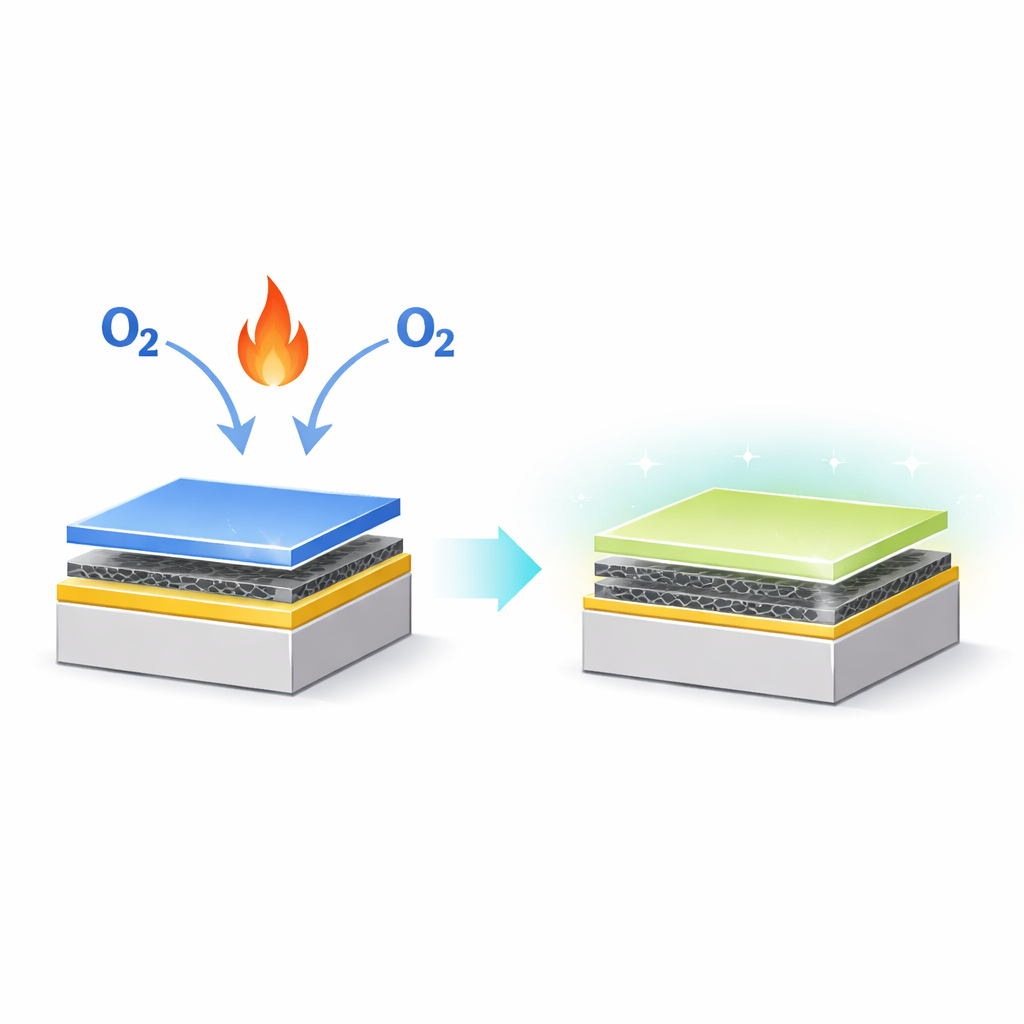

Per convertire il seleniuro di gallio in ossido di gallio, il team riscalda il campione esponendolo a ossigeno a pressioni controllate. Monitorano il cambiamento “in operando” — cioè mentre avviene — usando una tecnica che rileva come i raggi X espellono elettroni da atomi specifici. Quando la temperatura supera circa 400 °C, gli atomi di selenio cominciano a lasciare la superficie mentre l’ossigeno prende il loro posto, trasformando gradualmente lo strato superiore in un ossido. Un’analisi attenta dei segnali provenienti da gallio, ossigeno, carbonio e selenio mostra che il film risultante ha quasi la ricetta chimica ideale per l’ossido di gallio e che questo processo di conversione può essere riprodotto in modo affidabile su campioni diversi.

Osservare l’architettura atomica

Dopo l’ossidazione, il team utilizza microscopi elettronici ad alta risoluzione e sonde superficiali per ingrandire la struttura del nuovo film e la sua interfaccia con il grafene. Le immagini rivelano che lo strato di ossido di gallio è spesso circa un nanometro — solo poche piane atomiche — e che è posato nettamente sul grafene con un confine molto netto e un interspazio tra i livelli di circa 0,35 nanometri. Parti dell’ossido sono completamente cristalline mentre altre sono parzialmente ordinate, ma lo strato di grafene sottostante mantiene in gran parte la sua integrità per condizioni di ossidazione moderate. I pattern di diffrazione elettronica confermano che l’ordine a lungo raggio nell’ossido è limitato, tuttavia il legame locale resta ben definito, sufficiente a supportare una significativa struttura di bande elettroniche.

Come si comporta elettricamente il nuovo strato

Il test chiave per qualsiasi dielettrico è come gestisce gli elettroni. Utilizzando la fotoemissione risolta in angolo, i ricercatori mappano come si muovono gli elettroni nel grafene prima e dopo l’ossidazione. Il caratteristico “cono di Dirac” che definisce il comportamento del grafene rimane essenzialmente invariato, mostrando che il nuovo ossido non disturba gli elettroni ad alta velocità del grafene. Allo stesso tempo, misure di correnti indotte dalla luce ed energia superficiale rivelano che l’ossido ha un ampio gap di banda di circa 4,5 elettronvolt e grandi offset rispetto ai livelli energetici del grafene. Questi ampi gap e offset rendono difficile il tunneling degli elettroni. Misure locali con un microscopio a forza atomica conduttivo mostrano che l’ossido può sopportare campi elettrici più volte superiori rispetto a molti isolanti convenzionali prima di rompersi, anche a spessori di solo uno‑cinque nanometri.

Quali implicazioni per l’elettronica futura

Nel complesso, questi risultati dimostrano una ricetta pratica per crescere un dielettrico di ossido di gallio ultrasottile e di alta qualità direttamente sul grafene, senza passi di trasferimento complessi o film spessi e disordinati. Il processo preserva le proprietà preziose del grafene aggiungendo uno strato isolante solido e stabile con eccellente resistenza alla rottura elettrica. Poiché il metodo si basa sulla conversione chimica di un semiconduttore di partenza, potrebbe essere adattato ad altri materiali bidimensionali, offrendo una cassetta degli attrezzi flessibile di strati conduttivi e isolanti per transistor ultra‑scalati, sensori e persino dispositivi fotonici nel profondo ultravioletto. Per il non specialista, la conclusione è che questo lavoro ci avvicina a un’elettronica in cui ogni strato funzionale è spesso pochi atomi, ma comunque abbastanza robusto per le tecnologie del mondo reale.
