Cinetica della transizione di fase reversibile assistita da vacanze nel monocristallo MoTe2

Perché piccoli difetti possono alimentare l'elettronica del futuro

L'elettronica moderna corre verso materiali sempre più sottili, talvolta spessi solo un atomo. Questo studio esamina il monostrato di MoTe2, un foglio atomico in grado di passare da uno stato simil-isolante a uno stato metallico. La particolarità è che questo commutamento è controllato non aggiungendo componenti ingombranti, ma sfruttando i più piccoli difetti immaginabili — atomi mancanti — offrendo una via per dispositivi di memoria e logica ultrapiatti e a bassa energia.

Due facce di un materiale spesso un solo atomo

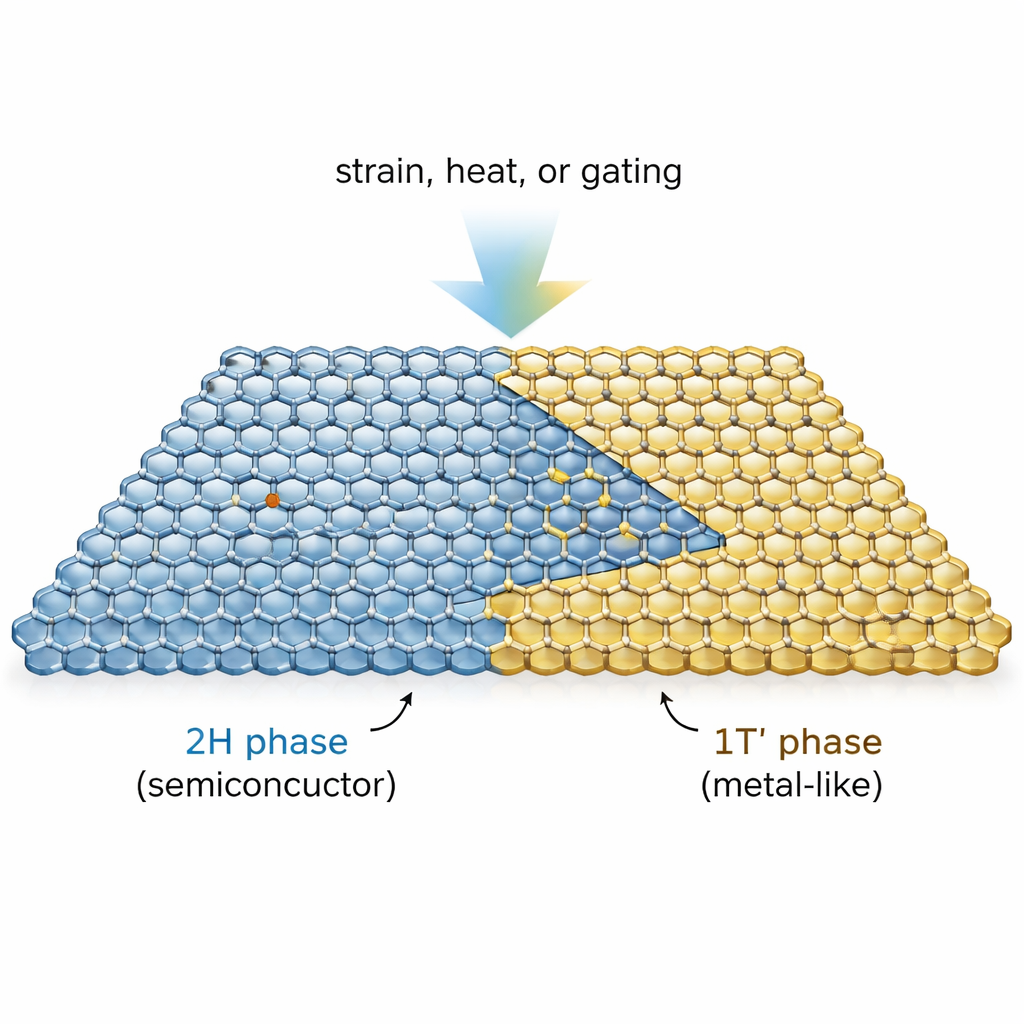

Il monostrato di MoTe2 può esistere in due principali arrangiamenti atomici. Nella fase 2H si comporta come un semiconduttore convenzionale, utile per i transistor. Nella fase 1T′ conduce come un metallo e può ospitare effetti quantistici esotici. La differenza di energia tra queste fasi è piccola, il che significa che spinte modeste — come deformare il foglio, riscaldarlo, illuminarlo o applicare una tensione — possono innescare il passaggio. Per dispositivi pratici, tuttavia, gli ingegneri hanno bisogno che questa transizione sia sia reversibile sia controllabile, non una rottura irreversibile del materiale.

Come gli atomi mancanti avviano il cambiamento

Esperimenti avevano già suggerito che gli atomi mancanti di tellurio, detti vacanze, sono centrali nella transizione di fase del MoTe2. Ma la danza atomica esatta — come compaiono e crescono le prime regioni metalliche — era sconosciuta, in gran parte perché avviene troppo rapidamente e a scala troppo piccola per essere osservata direttamente. Gli autori affrontano questo costruendo un modello di forze atomiche basato sull'apprendimento automatico, altamente accurato e addestrato su migliaia di calcoli quantum-meccanici. Questo modello permette loro di eseguire simulazioni grandi e prolungate in cui le vacanze si muovono, si scontrano e rimodellano il cristallo, rivelando i passaggi nascosti della trasformazione.

Da difetti sparsi a isole metalliche in crescita

Le simulazioni mostrano che l'innesco iniziale della transizione da 2H a 1T′ avviene in due stadi: nucleazione e crescita. Prima, singole vacanze nel piano del tellurio occasionalmente si uniscono formando coppie, o “divacanze”, che possono muoversi più facilmente. Quando una divacanza mobile incontra un'altra vacanza, gli atomi locali si riorganizzano creando una piccola patch triangolare della fase 1T′ — un'isola seminale immersa in uno sfondo 2H. Questo processo è relativamente lento e richiede una concentrazione locale elevata di vacanze e una forte spinta esterna, come una deformazione meccanica, per superare le barriere energetiche.

Crescita rapida, dimensione critica e un interruttore di sicurezza nascosto

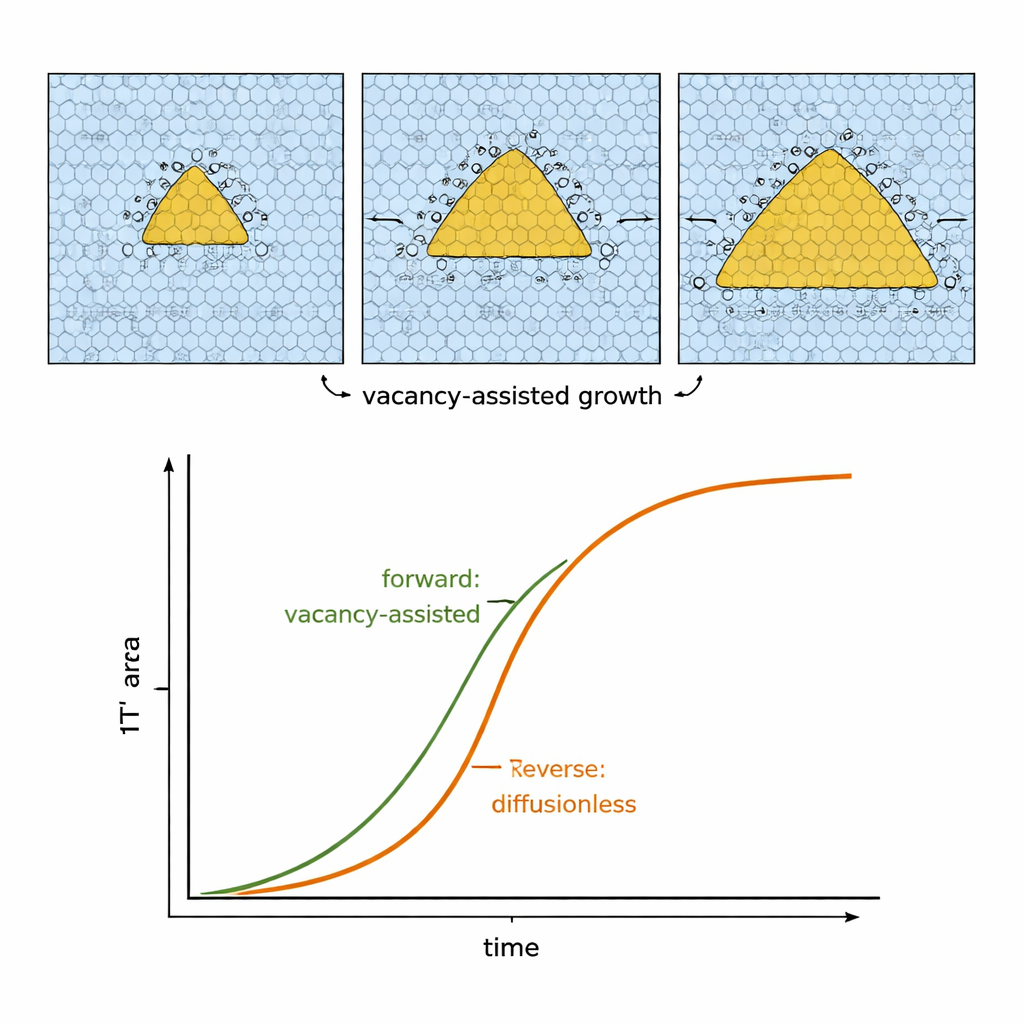

Una volta che si forma un'isola 1T′, essa può crescere molto più rapidamente “mangiando” le vacanze vicine lungo due dei suoi bordi. Gli atomi si spostano uno alla volta lungo questi margini, convertendo file di 2H in 1T′ ogni volta che una vacanza si trova nella posizione giusta. Gli autori combinano i loro calcoli atomici con modelli cinetici per mostrare come l'isola si espande riga dopo riga e come la velocità di crescita dipenda dalla densità di vacanze. Al di sotto di una certa densità, isole molto piccole possono arrestarsi perché non trovano vacanze ai loro bordi. Al di sopra di una dimensione critica — determinata da quante vacanze è probabile che si dispongano lungo i confini — la crescita diventa essenzialmente automatica, anche quando le vacanze sono relativamente rare. Identificano inoltre percorsi di crescita alternativi meno probabili: una modalità senza vacanze che richiede energia di attivazione maggiore e una modalità in cui le divacanze guidano la crescita lungo un diverso tipo di confine.

Un interruttore rapido e reversibile per dispositivi reali

Forse la scoperta più rilevante per i dispositivi è ciò che succede quando la spinta esterna viene rimossa. La regione 1T′ si restringe nuovamente nella fase 2H attraverso un riassetto degli atomi «senza diffusione», senza fare affidamento sul movimento delle vacanze. Questo processo inverso procede rapidamente dai vertici dell'isola triangolare e lascia dietro di sé tre linee di vacanze a forma di raggi. Quando lo stimolo viene riapplicato, il sistema commuta in avanti lungo sostanzialmente lo stesso percorso, usando queste linee di vacanze come binari già pronti. I cicli successivi di commutazione richiedono solo stimoli leggeri e nessun difetto nuovo. Per sfruttare questo comportamento, gli autori propongono una strategia di ingegneria in due fasi: un’unica operazione ad alta potenza, preliminare al dispositivo, che crea pattern stabili 2H/1T′ e le linee di vacanze, seguita da commutazioni di fase gentili, veloci e completamente reversibili durante il normale funzionamento del dispositivo.

Citazione: Shuang, F., Ocampo, D., Namakian, R. et al. Kinetics of vacancy-assisted reversible phase transition in monolayer MoTe₂. Commun Mater 7, 69 (2026). https://doi.org/10.1038/s43246-026-01078-0

Parole chiave: MoTe2, transizione di fase, vacanze, materiali 2D, dispositivi di memoria
