Osservazione e modello di Weiss esteso dello switching spin multi‑gradino di tipo II in Mn drogato YbFeO3

Costruire cervelli magnetici migliori

Le tecnologie moderne — dai centri dati agli smartphone — si affidano ai magneti per immagazzinare e trasmettere informazioni. Ma la maggior parte dei bit magnetici odierni consuma molta energia ed è relativamente lenta. Questo studio esplora una classe speciale di magneti che potrebbero funzionare come piccoli, a basso consumo «cervelli magnetici», capaci di passare fra diversi stati stabili invece del consueto zero e uno. Comprendere e controllare questi stati è un passo chiave verso memoria e dispositivi logici più veloci e con funzionamento a temperature inferiori.

Un tipo discreto di magnetismo

Il materiale al centro di questo lavoro è un antiferromagnete, un cristallo in cui piccole magnetizzazioni atomiche si dispongono in direzioni opposte in modo che la magnetizzazione complessiva si annulli quasi completamente. Diversamente dai magneti convenzionali, gli antiferromagneti producono quasi nessun campo magnetico disperso, possono rispondere su scale temporali ultraveloci e sono immuni a molti tipi di interferenza. I ricercatori si concentrano su una famiglia di composti chiamata ortoferriti di terre rare e, in particolare, su un cristallo noto come YbFeO3, in cui itterbio (Yb) e ferro (Fe) formano due sottoreticoli magnetici interagenti. Modificano lievemente questo cristallo sostituendo il 5% degli atomi di ferro con manganese (Mn), ottenendo YbFe0.95Mn0.05O3. Questa piccola modifica è sufficiente a rimodellare le forze magnetiche interne mantenendo intatta la struttura cristallina complessiva.

Progettare il cristallo per spin regolabili

Per prima cosa, il team dimostra che il loro cristallo drogato con Mn è strutturalmente pulito e ben ordinato. Mediante diffrazione a raggi X confermano che il materiale conserva il previsto reticolo perovskitico ortorombico, dove gli atomi di Fe/Mn e ossigeno formano ottaedri che condividono gli spigoli e gli atomi di itterbio si trovano tra di essi. La sostituzione con Mn incurva leggermente i legami Fe–O–Fe, indebolendo la consueta interazione di superscambio magnetico e rafforzando un sottile effetto di canting che genera una piccola magnetizzazione netta. La spettroscopia fotoelettronica ai raggi X verifica che gli elementi mostrano per lo più gli stati di valenza desiderati e che il Mn è distribuito in modo omogeneo nel materiale. Nel loro insieme, queste misure indicano che i ricercatori hanno creato una piattaforma finemente sintonizzata in cui i campi magnetici interni possono essere modulati senza introdurre disordine che annullerebbe gli effetti che intendono studiare.

Molte modalità per il ribaltamento degli spin

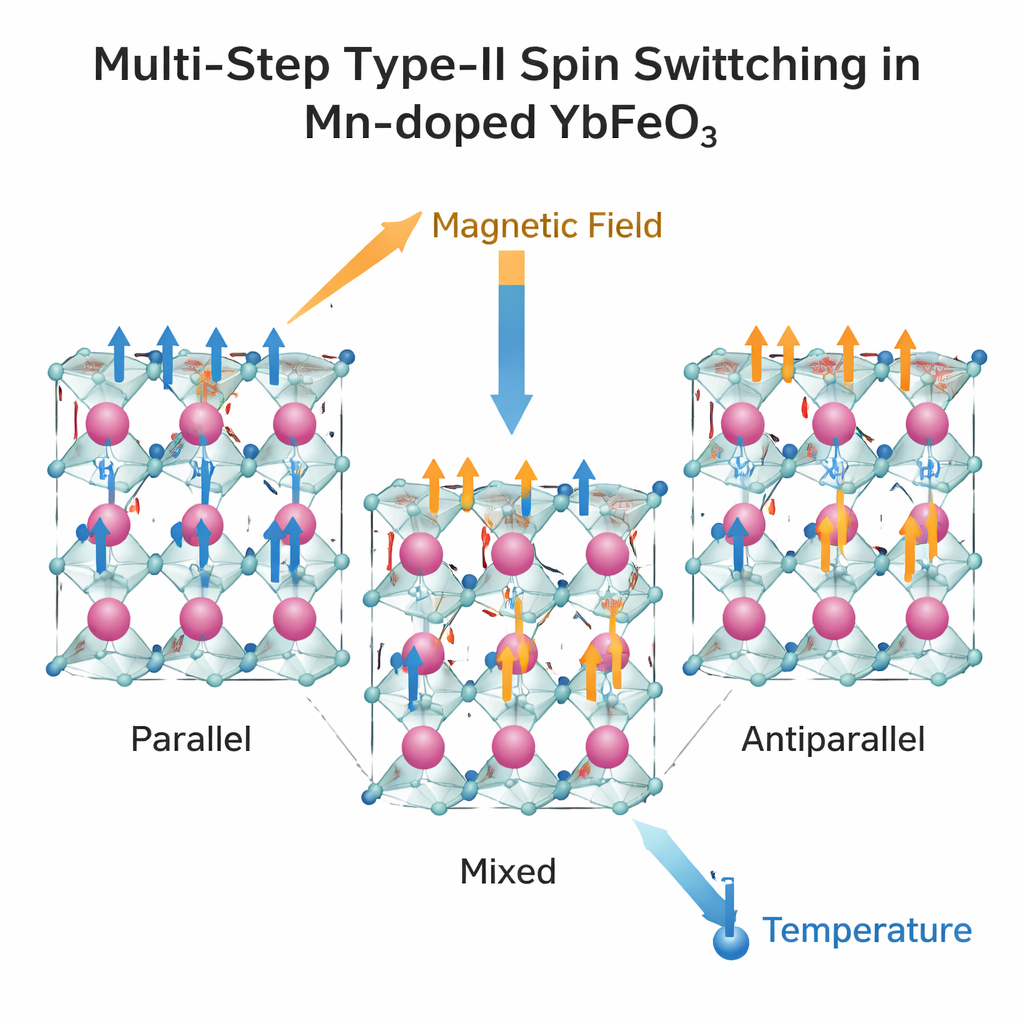

Gli autori quindi indagano come cambia la magnetizzazione del cristallo quando lo raffreddano in presenza di piccoli campi magnetici. Osservano un fenomeno chiamato switching di spin di tipo II: i momenti magnetici associati all’itterbio si invertono mentre i momenti del ferro mantengono la loro direzione complessiva. Notevolmente, questo ribaltamento non avviene sempre in un unico salto netto. Sotto certi campi esterni bassi, gli spin di Yb si capovolgono per fasi, producendo una serie di piccoli gradini nella curva di magnetizzazione al variare della temperatura. Sintonizzando il campo applicato tra circa 20 e 120 oersted — valori molto più bassi rispetto a quelli tipicamente richiesti per la memoria magnetica — possono passare dallo switching convenzionale a singolo gradino a un comportamento a più gradini. A campi ancora più elevati, lo switching viene del tutto soppress o, mostrando che il delicato equilibrio fra campi interni ed esterni determina se gli spin possono essere guidati termicamente oltre la barriera energetica.

Gradini nascosti e spin ruotanti

Un altro elemento compare a temperature molto basse, dove il sottoreticolo di ferro ruota gradualmente la sua direzione preferenziale all’interno del cristallo — un processo noto come transizione di riorientazione degli spin. Un’analisi dettagliata del comportamento della magnetizzazione e della sua derivata rispetto alla temperatura rivela che, in un certo intervallo di campo, alcuni degli eventi di switching multi‑gradino si sovrappongono a questa lenta rotazione e diventano in parte nascosti nei dati grezzi. I ricercatori costruiscono un diagramma di fase campo‑temperatura che mappa tutti i regimi: allineamento parallelo dei momenti di Fe e Yb, allineamento antiparallelo completamente invertito e stati misti in cui solo una parte del sottoreticolo Yb si è capovolta. Questa mappa evidenzia come un modesto indebolimento del campo interno indotto dal Mn, combinato con piccoli campi applicati, possa generare un ricco insieme di configurazioni e transizioni di spin.

Un nuovo quadro per il controllo magnetico multi‑livello

Per interpretare questi comportamenti complessi, il team estende una teoria classica del magnetismo nota come modello del campo molecolare di Weiss. Nella loro versione generalizzata, il sottoreticolo delle terre rare è trattato come composto da diversi componenti magneticamente distinti, ognuno dei quali percepisce un campo interno efficace leggermente diverso proveniente dalla rete di ferro e dai vicini. Al variare della temperatura, questi campi locali possono attraversare lo zero in punti diversi, facendo sì che i componenti si capovolgano uno dopo l’altro. Questa idea semplice ma potente spiega sia lo switching a singolo gradino sia quello a più gradini, così come il modo in cui le transizioni si fondono o si separano sotto diversi campi applicati. Per il lettore non specialistico, la conclusione principale è che, ingegnerizzando con cura i campi interni in un cristallo pulito — qui tramite una piccola quantità di drogaggio con Mn — i ricercatori mostrano come selezionare in modo affidabile tra più stati magnetici usando campi esterni minimi. Un controllo del genere, con switching di spin multi‑livello e a basso consumo, potrebbe sostenere futuri elementi di memoria multi‑stato a basso consumo e dispositivi antiferromagnetici programmabili che vanno oltre la logica binaria dei computer odierni.

Citazione: Yang, W., Peng, H., Guo, Y. et al. Observation and extended Weiss modeling of multi-step type-II spin switching in Mn doped YbFeO₃. Commun Phys 9, 74 (2026). https://doi.org/10.1038/s42005-026-02517-7

Parole chiave: spintronica antiferromagnetica, switching di spin, ortoferriti di terre rare, memoria magnetica, modello di Weiss
