Visualizzare la struttura elettronica del bilayer ritorto di MoTe2 nei dispositivi
Perché ruotare cristalli spessi pochi atomi apre a nuova fisica
L’elettronica moderna è costruita su cristalli i cui atomi sono disposti in pattern rigidi e ripetitivi. Ma quando gli scienziati sovrappongono due fogli spessi solo poche unità atomiche e li ruotano leggermente, i pattern sovrapposti creano un battimento più ampio e lento chiamato pattern moiré. Questa lieve torsione può rimodellare radicalmente il modo in cui gli elettroni si muovono, dando origine a comportamenti sorprendenti come la superconduttività e effetti magnetici inusuali. In questo lavoro, i ricercatori osservano direttamente la struttura elettronica di un bilayer ritorto di ditellururo di molibdeno (MoTe₂), un semiconduttore bidimensionale, per comprendere perché ospiti uno degli stati di materia più esotici scoperti negli ultimi anni.

Un nuovo terreno di gioco per strani effetti quantistici
I materiali moiré ritorti sono emersi come una piattaforma potente per scoprire nuovi fenomeni quantistici. Un esempio notevole è l’effetto quantistico anomalo di Hall frazionario, in cui la conduttanza elettrica è vincolata a valori frazionari precisi anche in assenza di un campo magnetico applicato. Questo effetto è stato osservato di recente in bilayer ritorto di MoTe₂ con un angolo di rotazione di circa quattro gradi. La causa sottostante risiede nella struttura dettagliata delle bande elettroniche—come le energie degli elettroni dipendono dal loro moto all’interno del cristallo. Fino ad oggi, quella struttura non era stata mappata direttamente nei dispositivi effettivi in cui compaiono questi effetti, lasciando i teorici a formulare ipotesi informate.
Usare la luce per leggere le energie degli elettroni

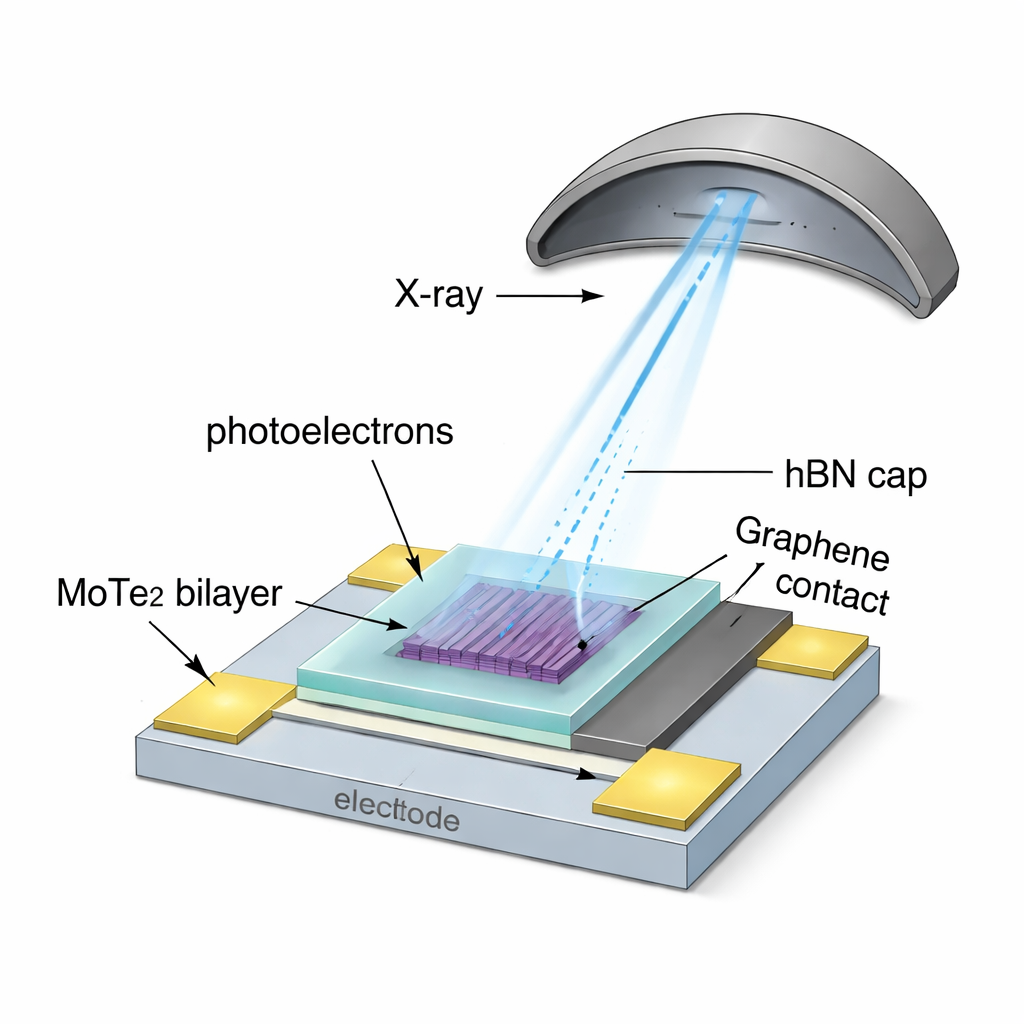

Per vedere direttamente la struttura delle bande, il gruppo ha usato la spettroscopia di fotoemissione risolta in angolo su scala micrometrica (μ-ARPES), una tecnica che illumina il campione con raggi X focalizzati e misura le energie e gli angoli degli elettroni emessi. Poiché il MoTe₂ degrada rapidamente all’aria, il dispositivo è stato assemblato con cura all’interno di una glovebox e completamente sigillato tra sottilissime lastre di nitruro di boro esagonale (hBN). Diversamente dai cappucci di grafene usati in studi precedenti, un monostrato di hBN è isolante, estremamente sottile e trasparente agli elettroni in uscita, permettendo misure di alta qualità preservando le proprietà intrinseche del materiale. Scansionando il fascio focalizzato attraverso il dispositivo, i ricercatori hanno potuto sondare selettivamente regioni contenenti una singola monocapa di MoTe₂ o il bilayer ritorto.
Dove risiedono gli stati elettronici chiave

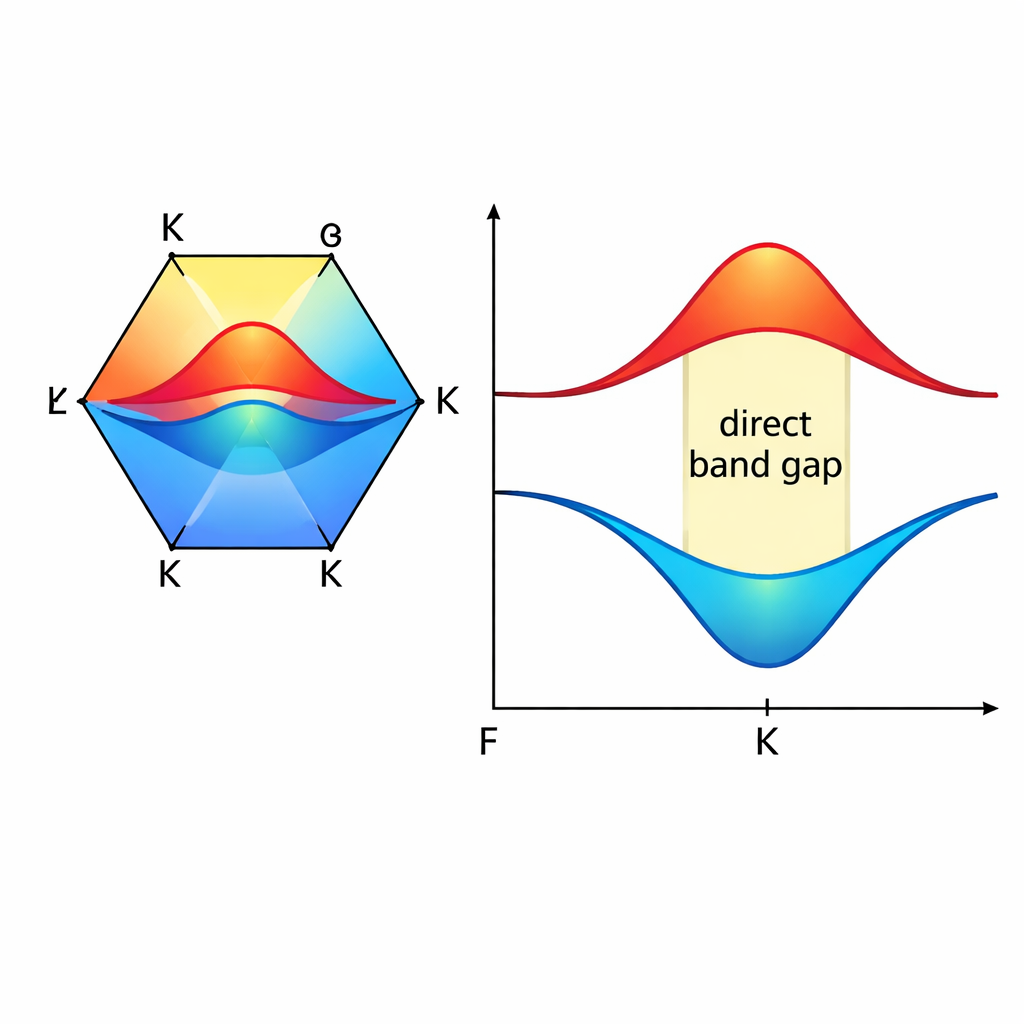

I dati μ-ARPES rivelano come la torsione modifichi il paesaggio energetico per gli elettroni. Sia nella monocapa singola sia nel bilayer ritorto, gli stati elettronici più alti occupati—il massimo della banda di valenza—si trovano in punti speciali dello spazio degli impulsi chiamati punti K, non al centro del reticolo (punto Γ). Nel bilayer ritorto, un forte accoppiamento tra i due strati spinge verso l’alto la banda di valenza vicino a Γ, portandola ad essere quasi alta quanto gli stati in K, ma ancora leggermente più bassa. Per determinare dove si trovino gli stati vuoti più bassi—il minimo della banda di conduzione—il team ha aggiunto delicatamente elettroni depositando atomi di metallo alcalino sulla superficie dell’hBN. Questo ha spostato verso l’alto il livello di Fermi e ha portato la banda di conduzione entro vista. Sorprendentemente, sia nella monocapa sia nel bilayer ritorto, il minimo della banda di conduzione appare anch’esso al punto K, rivelando che il bilayer ritorto di MoTe₂ ha un gap diretto in K—diversamente da altri semiconduttori moiré simili, che tipicamente presentano gap indiretti.

Verificare la teoria e sintonizzare il cristallo
Per interpretare questi risultati, i ricercatori hanno confrontato le loro misure con dettagliate simulazioni al computer basate sulla teoria del funzionale della densità. I calcoli catturano correttamente molte tendenze, come l’innalzamento della banda di valenza in Γ quando due strati sono impilati o ritorti. Tuttavia, i calcoli standard spesso prevedono che gli stati di conduzione più bassi si trovino lontano da K in un altro punto etichettato Q, in contrasto con gli esperimenti. Il team ha esplorato come piccole deformazioni nel piano—minimi allungamenti o compressioni del cristallo—potessero spostare queste energie. Hanno trovato che anche una deformazione biaxiale dell’ordine dell’uno percento può innalzare la valle Q al di sopra di K, riconciliando la teoria con l’osservazione e sottolineando quanto la struttura delle bande sia sensibile a sottili dettagli strutturali come tensione, rilassamento e corrugazione nel reticolo ritorto.
Cosa significa per i futuri dispositivi quantistici
Mappando direttamente dove risiedono gli stati elettronici cruciali del bilayer ritorto di MoTe₂ e mostrando che possiede un gap diretto in K per stati sia occupati sia vuoti, questo studio stabilisce una base solida per comprendere le sue fasi quantistiche insolite. Un gap diretto in K è particolarmente favorevole per forti interazioni luce-materia e per la cosiddetta fisica delle “valley” ritenuta alla base dell’effetto quantistico anomalo di Hall frazionario. Il lavoro dimostra inoltre che μ-ARPES ad alta risoluzione può essere eseguita su dispositivi fragili e incapsulati e che le loro strutture di banda possono essere regolate in situ tramite dosaggi superficiali controllati. Per i non specialisti, la conclusione è che una pila protetta e attentamente ritorta di cristalli spessi pochi atomi può essere ingegnerizzata in modo che gli elettroni si organizzino in nuovi stati fortemente correlati, aprendo la strada a future elettroniche a basso consumo e tecnologie quantistiche costruite su materiali spessi solo pochi atomi.
Citazione: Chen, C., Holtzmann, W., Zhang, XW. et al. Visualizing electronic structure of twisted bilayer MoTe2 in devices. Commun Phys 9, 62 (2026). https://doi.org/10.1038/s42005-026-02497-8
Parole chiave: bilayer ritorto di MoTe2, materiali moiré, gap diretto, photoemission risolta in angolo, effetto quantistico anomalo di Hall frazionario
