Alta sensibilità UV in fotodiodi Schottky grafene-silicio in package standard industriale

Perché sensori UV migliori contano

Dalla sorveglianza dei buchi nell’ozono al monitoraggio di fiamme industriali e alla sterilizzazione di strumenti medici, i sensori per la luce ultravioletta (UV) sostengono silenziosamente una vasta gamma di tecnologie moderne. Oggi la maggior parte di questi sensori è realizzata con silicio tradizionale o con materiali più costosi come il carburo di silicio e il nitruro di gallio. Questo articolo esplora un nuovo tipo di fotodiodo UV che combina il grafene — una forma di carbonio spesso un atomo — con il silicio, e che viene poi confezionato usando gli stessi involucri e test di stress impiegati nell’elettronica commerciale. Il lavoro mostra che questi dispositivi minuscoli possono rilevare la luce UV più efficacemente di molti prodotti esistenti pur sopravvivendo a condizioni industriali severe, suggerendo rivelatori UV più capaci e accessibili nel prossimo futuro.

Una nuova variante di un chip familiare

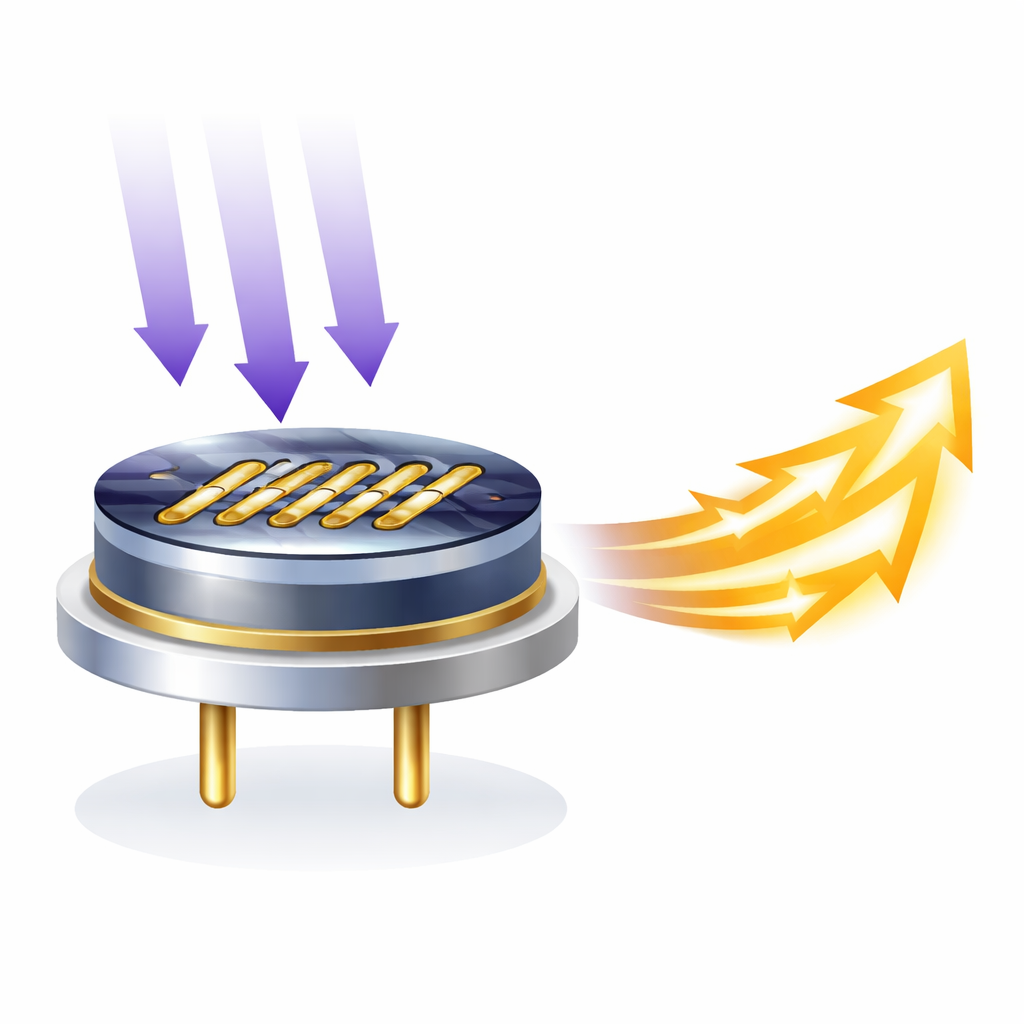

L’idea centrale è costruire un sensore di luce impilando il grafene direttamente su un chip di silicio. Il grafene è particolarmente trasparente e permette alle cariche elettriche di muoversi con pochissima resistenza. Quando un sottile strato di grafene è posto su silicio di tipo n, non si forma la solita giunzione profonda all’interno del cristallo; invece si crea un cosiddetto contatto Schottky proprio in superficie. I ricercatori poi patternano la superficie in due regioni incastrate: aree di silicio esposte dove il grafene forma il contatto sensibile alla luce, e aree adiacenti in cui un sottile strato di biossido di silicio separa grafene e silicio, funzionando come un condensatore. Questo layout interdigitato aiuta a raccogliere le cariche generate quando la luce entra nel silicio, trasformando i fotoni UV incidenti in un segnale elettrico più forte.

Confrontare i nuovi sensori con i migliori attuali

Per valutare se questi fotodiodi grafene–silicio siano pratici, il team li ha confrontati con rivelatori UV in silicio commerciali inseriti nello stesso package metallico. Hanno testato due versioni del loro dispositivo — una con grafene reperito commercialmente e un’altra con grafene coltivato nel loro laboratorio — e hanno misurato quanta corrente ciascuna producesse quando illuminate con luce UV a 277 nanometri e luce violetta a 405 nanometri. Prima del packaging, i dispositivi con grafene prodotto in laboratorio mostravano circa il doppio della responsività dei diodi al silicio commerciali a 277 nanometri, mentre anche gli altri dispositivi a base di grafene si comportavano approssimativamente il doppio meglio. Anche a 405 nanometri, dove il silicio convenzionale rende meglio, i progetti con grafene mantenevano un vantaggio netto. Dopo l’incapsulamento in lattine metalliche con finestre trasparenti all’UV, tutti i sensori persero parte dell’efficienza a causa di vetro e metallo aggiuntivi nel percorso ottico, ma i dispositivi grafene–silicio continuarono a superare i loro omologhi in silicio.

Perché il grafene aiuta alle lunghezze d’onda ultraviolette

La migliore prestazione nell’UV deriva dal luogo in cui la luce viene assorbita dentro il silicio. I fotoni UV a lunghezza d’onda corta si fermano molto vicino alla superficie, mentre i fotoni di lunghezza d’onda maggiore nella regione del visibile e dell’infrarosso possono penetrare più in profondità. Nei fotodiodi al silicio standard, la giunzione chiave che separa le cariche è sepolta sotto la superficie. Questo funziona bene per la luce visibile che raggiunge la giunzione, ma molti fotoni UV vengono assorbiti prima di arrivarci e le cariche che generano vanno per lo più disperse come calore. Nel design grafene–silicio, la giunzione sensibile si trova proprio in superficie, dove quei fotoni UV vengono assorbiti. Di conseguenza, un maggior numero di elettroni e lacune appena creati viene immediatamente separato dal campo elettrico interno e raccolto come corrente utile. Le misure confermano che questi dispositivi non solo superano i fotodiodi commerciali in silicio e al nitruro di gallio nella gamma UV, ma si avvicinano anche alle prestazioni di rivelatori in carburo di silicio specializzati, noti per la loro forte risposta UV ma più difficili e costosi da fabbricare.

Sopravvivere a caldo, freddo e umidità

Una prestazione impressionante non basta; i componenti industriali devono anche durare anni in ambienti esigenti. Per verificarlo, gli autori hanno incapsulato i loro migliori dispositivi grafene–silicio in due modi: un semplice telaio riempito di polimero che lascia penetrare aria e umidità, e una lattina metallica completamente sigillata con una finestra in vetro. Hanno quindi sottoposto i sensori ai test di stress standard del settore che fanno ciclare tra temperature molto basse e molto alte, infornano i dispositivi a temperature elevate e li espongono ad aria calda e umida per centinaia di ore. In condizioni di calore secco e rapidi sbalzi termici, sia la corrente generata dalla luce sia la corrente di buio di fondo rimasero sorprendentemente stabili, variando in modo comparabile all’incertezza sperimentale. Però, sotto prolungata umidità nel package non sigillato, molecole d’acqua penetrarono nel dispositivo, si agganciarono al grafene e ne alterarono le proprietà elettriche, causando spostamenti evidenti nella risposta del sensore. Quando lo stesso test di umidità fu ripetuto con package ermeticamente sigillati, queste derive furono contenute a livelli modesti e la corrente di buio cambiò appena.

Cosa significa per i futuri rivelatori UV

Nel complesso, lo studio dimostra che disponendo con cura un singolo strato di grafene sopra il silicio e impiegando packaging standard industriali, è possibile creare fotodiodi UV che eguagliano o superano molte opzioni commerciali attuali restando compatibili con le fabbriche di chip esistenti. I dispositivi sono particolarmente sensibili alla luce UV perché collocano la giunzione attiva esattamente dove quei fotoni vengono assorbiti, e possono sopportare gli stessi rigorosi test termici e di invecchiamento utilizzati per qualificare i componenti semiconduttori di uso quotidiano — a condizione che siano confezionati contro l’umidità. Questa combinazione di alte prestazioni, robustezza e facilità di produzione suggerisce che i fotodiodi grafene–silicio potrebbero presto diventare elementi pratici per sistemi di rilevamento UV più compatti, efficienti e accessibili.

Citazione: Esteki, A., Gebauer, C.P., Avci, J. et al. High UV sensitivity in graphene-silicon Schottky photodiodes in industry standard packaging. npj 2D Mater Appl 10, 34 (2026). https://doi.org/10.1038/s41699-026-00678-1

Parole chiave: fotodiodo al grafene, sensore ultravioletti, elettronica al silicio, giunzione Schottky, affidabilità del dispositivo
