Rilevamento multiparametrico robusto tramite lettura di cicli caratteristici di magnetizzazione

Misurare di più con un unico sensore minuscolo

I dispositivi moderni — dall’elettronica di potenza agli strumenti medici — spesso devono monitorare contemporaneamente più grandezze, come temperatura e campo magnetico. Normalmente ciò richiede più sensori e calibrazioni accurate che possono deviare nel tempo. Questo articolo presenta un nuovo modo per ricavare contemporaneamente temperatura e campo magnetico da una singola film magnetico di dimensioni ridotte, mantenendo l’affidabilità anche quando l’elettronica circostante cambia.

Come un film magnetico diventa termometro e magnetometro

Il cuore dell’approccio è un film magnetico trasparente che ruota la polarizzazione della luce quando è magnetizzato. I ricercatori illuminano il film con luce polarizzata e la riflettono su uno specchio posto sul retro. Quando viene applicato un campo magnetico alternato, la magnetizzazione nel film oscilla avanti e indietro formando un ciclo anziché seguire una semplice linea. Questo ciclo dipende sia dalla temperatura sia da eventuali campi magnetici statici aggiuntivi. Monitorando come l’intensità della luce varia nel tempo con un fotodiodo bilanciato, il team registra questi cicli senza toccare il campione, mantenendo il sistema elettricamente isolato.

Schemi nascosti nei segnali ondulati

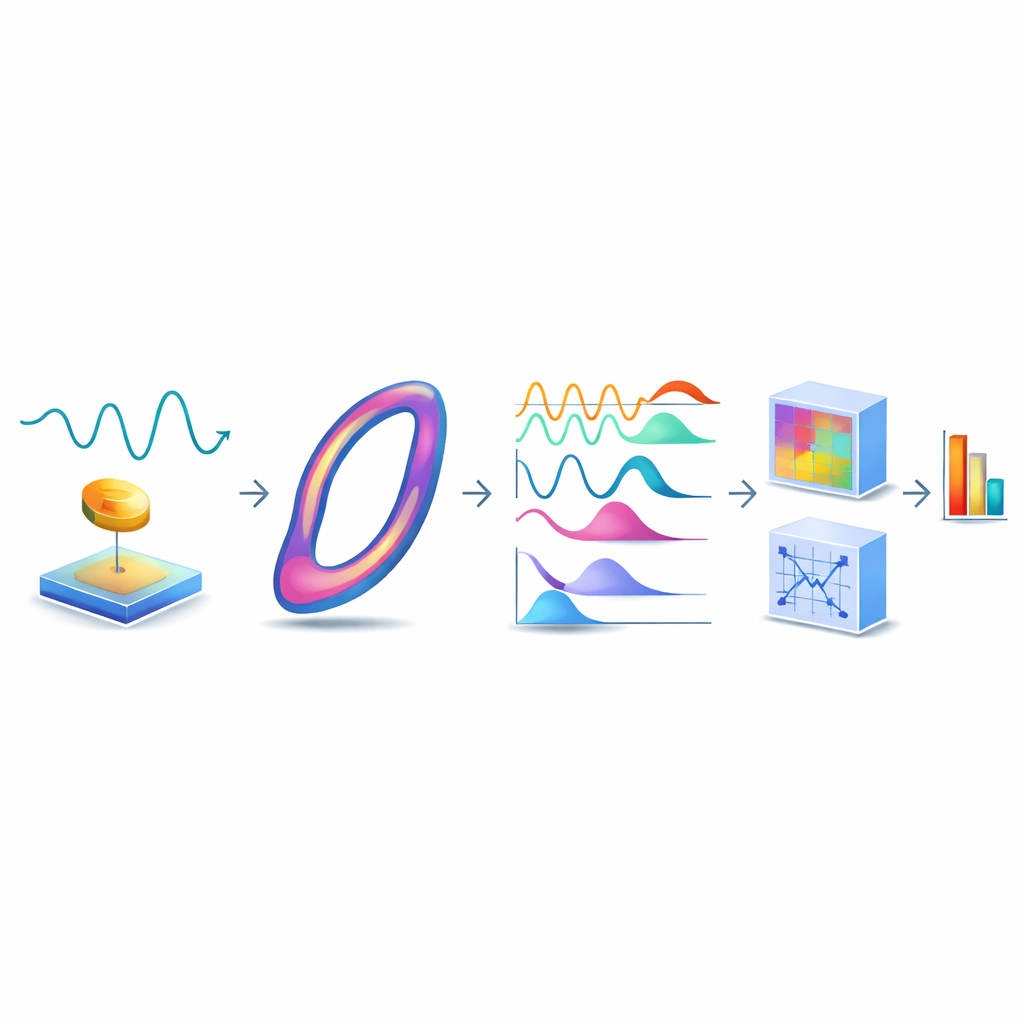

Il ciclo registrato non viene analizzato punto per punto. Invece, il segnale viene scomposto in un piccolo insieme di blocchi costitutivi chiamati armoniche — semplici sinusoidi a multipli della frequenza di guida. Ogni armonica ha un’ampiezza e uno sfasamento. Diversi effetti fisici nel film magnetico, come la comparsa, il movimento e la scomparsa dei domini mentre il campo varia, lasciano impronte distintive in queste ampiezze e fasi. Alcune armoniche riflettono quanto fortemente il materiale risponde, altre catturano ritardi o asimmetrie nella risposta. Presi insieme, descrivono la forma complessiva del ciclo in modo compatto.

Numeri di forma che ignorano la deriva elettronica

In pratica, ampiezze e fasi grezze sono facilmente distorte da variazioni del guadagno dell’amplificatore, dalla lunghezza dei cavi o dai ritardi nell’elettronica — problemi che di solito richiedono una ricalibrazione frequente. Per evitare questo, gli autori non usano le armoniche direttamente. Formano invece rapporti di ampiezze e differenze di fase tra le armoniche, sempre riferendole all’armonica principale (fondamentale). Questi "parametri di forma" derivati descrivono solo la geometria del ciclo, non la dimensione assoluta o il timing dell’apparato. Il risultato è un insieme di numeri specifici del materiale che restano stabili anche se la catena di segnale diventa un po’ più forte, più debole o più lenta.

Mappare le condizioni e lasciare che gli algoritmi le invertano

Per trasformare questi parametri di forma in letture effettive di temperatura e campo magnetico, il team esegue prima una calibrazione dettagliata. Varia sistematicamente la temperatura e il campo di polarizzazione applicato e registra come risponde ciascun parametro di forma, costruendo mappe bidimensionali lisce. Alcuni parametri seguono principalmente la temperatura, altri tracciano soprattutto il campo magnetico, e molti mostrano creste e valli più complesse che codificano entrambe le grandezze. Usando queste mappe, testano poi due modi per risolvere il problema inverso: un metodo basato su una tabella di ricerca che cerca numericamente nelle mappe, e un modello di apprendimento automatico basato su un regressore random forest addestrato con dati sintetici rumorosi derivati dalla calibrazione.

Quanto è preciso e perché è importante

Entrambi gli approcci sono in grado di ricavare temperatura e campo magnetico da nuove misure con elevata precisione. Lo studio riporta incertezze tipiche di circa 0,17 kelvin e 6 microtesla su tutta la gamma testata quando si utilizza il modello di apprendimento automatico. Il fattore limitante principale non è l’elettronica, ma le variazioni casuali nel modo in cui i domini magnetici nucleano nel film — una sorta di rumore magnetico intrinseco. Poiché il metodo si basa su parametri di forma invarianti rispetto a guadagno e ritardo, il sensore non necessita di ricalibrazione quando l’elettronica di lettura invecchia o cambia leggermente. Il concetto può inoltre essere adattato ad altri schemi di lettura e persino ad altri tipi di materiali non lineari, offrendo una via generale a sensori compatti e robusti per rilevare più parametri nelle tecnologie future.

Citazione: Path, M.P., Vogel, M. & McCord, J. Multiparametric robust sensing via readout of characteristic magnetization loops. Sci Rep 16, 8148 (2026). https://doi.org/10.1038/s41598-026-42763-x

Parole chiave: rilevamento magneto-ottico, sensori multifunzionali, isteresi magnetica, misura della temperatura, lettura tramite apprendimento automatico
