Un modello di previsione della resistenza termica per chip eterogenei integrati che incorpora una rete neurale BP a base di IA

Perché i chip più freschi sono importanti

I nostri telefoni, laptop e i data center diventano sempre più potenti consolidando molti tipi diversi di piccoli chip in un unico package. Questo impilamento “eterogeneo” aumenta velocità e capacità, ma intrappola anche il calore in spazi ristretti. Se gli ingegneri non possono prevedere e gestire rapidamente e accuratamente questo calore, i dispositivi possono rallentare, guastarsi prematuramente o consumare più energia. Questo articolo presenta un nuovo modo di prevedere quanto efficacemente questi chip complessi disperdono il calore, usando un modello di intelligenza artificiale guidato dalle leggi fondamentali della fisica piuttosto che ignorandole.

Il problema del calore all’interno dei chip moderni

Man mano che i produttori impilano più unità di elaborazione, memoria e altri componenti in strutture tridimensionali spesse, il calore non riesce più a disperdersi facilmente. Si formano punti caldi dove la potenza è elevata o i materiali conducono male il calore, e i sottili interfaccia tra gli strati diventano colli di bottiglia. Le simulazioni tradizionali basate sulla fisica possono prevedere le temperature con grande dettaglio, ma sono lente—spesso richiedono decine di minuti o ore per un singolo progetto. Le formule semplici sono molto più veloci, ma trascurano i dettagli strutturali fini che ora dominano il flusso termico. Gli ingegneri rimangono intrappolati tra accuratezza e velocità proprio nel momento in cui devono esplorare migliaia di opzioni di progetto.

Fondere l’intuizione fisica con le reti neurali

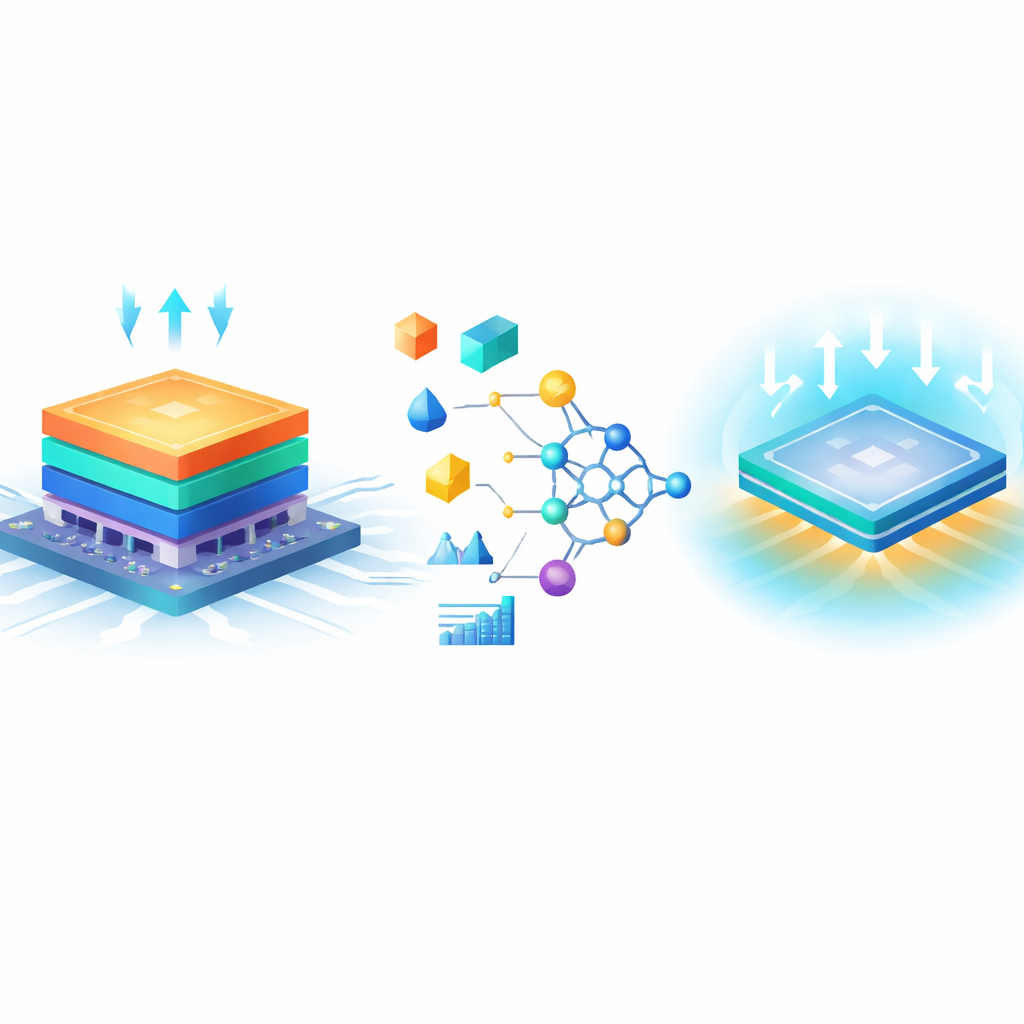

Invece di trattare il chip come una scatola nera misteriosa, gli autori insegnano a una rete neurale a retropropagazione (BP) ciò che controlla davvero il calore: geometria, materiali, potenza e condizioni di raffreddamento. Costruiscono un sistema di feature che descrive quanti strati ha il chip, i loro spessori, quanto sono dense le piccole connessioni verticali, quanto ogni materiale conduce il calore, come la potenza è distribuita sulla superficie e quanto forte è il raffreddamento in alto e in basso. Alcune feature sono misure dirette; altre combinano formule di base del trasferimento di calore in indicatori significativi, come quanto vicino un’interfaccia è al contatto termico ideale. Questa descrizione guidata dalla fisica alimenta la rete con informazioni che gli stessi ingegneri usano quando ragionano sul calore.

Insegnare all’IA a rispettare le leggi della natura

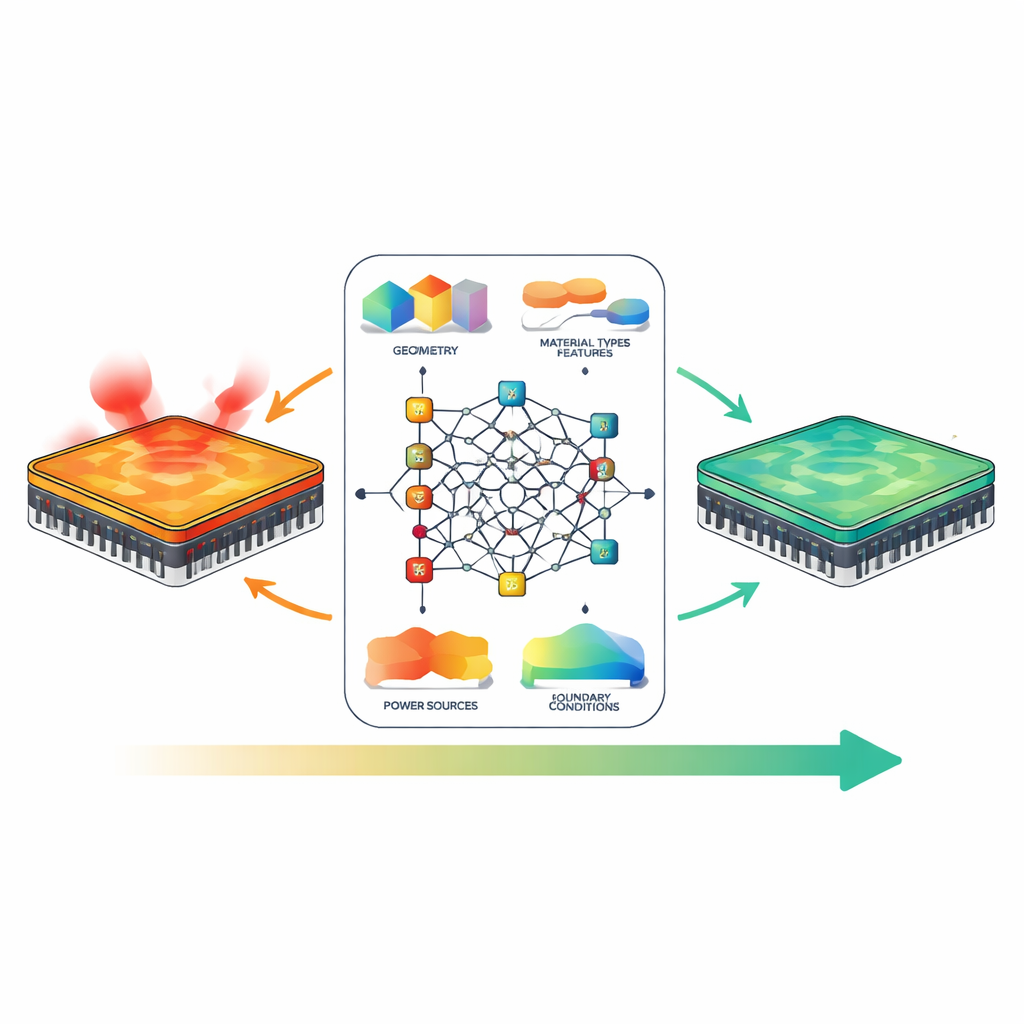

L’architettura della rete neurale è personalizzata in modo che il suo comportamento rimanga coerente con l’intuizione fisica. Gli ingressi sono raggruppati in canali—geometria, materiali, potenza e confini—così che le grandezze correlate interagiscano prima di mescolarsi. In uno strato interno fondamentale, le connessioni sono forzate ad avere segni che corrispondono alle note relazioni di causa ed effetto: l’aumento della conducibilità termica deve sempre diminuire la resistenza prevista, mentre l’aumento dello spessore di un cattivo conduttore o l’incremento della potenza devono sempre aumentarla. Questo è imposto matematicamente in modo che nessuna quantità di dati possa spingere il modello a violare queste tendenze. Un altro strato utilizza un meccanismo di attenzione: apprende automaticamente quali combinazioni di feature contano di più in ogni situazione, per esempio quando connessioni verticali dense diventano cruciali per raffreddare punti caldi profondi nello stack.

Apprendere più segnali termici contemporaneamente

Invece di prevedere un solo numero, il modello impara tre risultati correlati contemporaneamente: la resistenza termica complessiva dal chip all’ambiente, la temperatura massima singola sul chip e quanto è disomogeneo il campo termico. Condividere informazioni tra questi compiti funge da sorta di disciplina di addestramento, spingendo la rete verso rappresentazioni che hanno senso per tutti e tre. Per mantenerlo corretto, la funzione di perdita include anche termini che premiano il comportamento monotono e la conservazione approssimata dell’energia—assicurando che il calore previsto in uscita dal chip corrisponda al calore generato. Addestrato su 1.500 casi di simulazione ad alta fedeltà, il modello informato dalla fisica supera reti neurali standard, foreste casuali e altri metodi comuni. Raggiunge un coefficiente di determinazione di 0,982 per la resistenza termica totale e 0,969 per la temperatura massima, riducendo quasi della metà l’errore quadratico medio rispetto a una rete neurale convenzionale.

Da giorni di simulazione a millisecondi di intuizione

Una volta addestrato, il modello fornisce previsioni in pochi millesimi di secondo, rispetto a circa 25 minuti per una simulazione dettagliata. Questo aumento di velocità di oltre 180.000 volte significa che i progettisti di chip potrebbero usarlo in modo interattivo all’interno del software di progettazione: modificando gli spessori degli strati, i materiali o le mappe di potenza e vedendo le conseguenze termiche quasi istantaneamente. I test mostrano che il modello resta affidabile anche per strutture più complesse con molti strati e connessioni dense, perché ha imparato non solo schemi statistici ma anche regole fisiche ampie. Sebbene non produca ancora mappe di temperatura 3D complete né gestisca ogni schema di raffreddamento esotico, il framework può essere esteso e combinato con altri strumenti per colmare queste lacune.

Cosa significa per la tecnologia di tutti i giorni

In termini pratici, questo lavoro offre un “co-pilota” termico rapido e affidabile per i progettisti di chip. Fondendo la fisica con il machine learning, evita i peggiori rischi dell’IA a scatola nera—previsioni assurde che violano leggi fondamentali—pur guadagnando enormemente in velocità rispetto alle simulazioni brute-force. Man mano che le aziende spingono verso chip sempre più compatti e potenti per dispositivi consumer, data center e sensori avanzati, modelli informati dalla fisica come questo potrebbero contribuire a mantenere l’elettronica futura più fresca, più affidabile e più efficiente dal punto di vista energetico, a vantaggio di chiunque dipenda dalla tecnologia digitale.

Citazione: Li, Y., Xu, S. & Guo, L. A thermal resistance prediction model for heterogeneous integrated chips incorporating an AI-based BP neural network. Sci Rep 16, 9781 (2026). https://doi.org/10.1038/s41598-026-40640-1

Parole chiave: gestione termica dei chip, integrazione eterogenea, IA informata dalla fisica, modellazione con reti neurali, raffreddamento elettronico
