Prove di piccola pressatura e analisi con microscopio elettronico a scansione dell’evoluzione del danno in acciaio dual-phase

Come le auto più sicure iniziano con piccoli test sui metalli

Le automobili moderne si affidano a acciai speciali che sono allo stesso tempo resistenti e duttili, in modo che le lamiere possano essere sagomate in fabbrica e al tempo stesso proteggere gli occupanti in caso di incidente. Questo articolo esplora uno di questi acciai, chiamato acciaio dual-phase, per capire esattamente come e dove inizia a creparsi quando è spinto al limite. Osservando la formazione del danno su scale microscopiche durante un test di laboratorio appositamente progettato, i ricercatori sperano di aiutare gli ingegneri a progettare veicoli più leggeri e sicuri e modelli al computer più accurati sui modi in cui i componenti automobilistici si guastano.

Uno sguardo ravvicinato a un metallo da lavoro per auto

Gli acciai dual-phase sono ampiamente usati nell’industria automobilistica perché combinano regioni dure e morbide nello stesso metallo. La fase ferritica più morbida permette alla lamiera di allungarsi, mentre le isole di martensite dure forniscono resistenza. Nel grado esaminato qui, noto come DP1000, circa metà del volume del metallo è martensite. Questa miscela è ottenuta riscaldando con cura e raffreddando rapidamente l’acciaio in modo che una parte si trasformi in martensite mentre il resto rimane ferrite. Sebbene questa ricetta sia ben consolidata, gli ingegneri non hanno ancora un quadro chiaro di come si formino e si propaghino le microcrepe tra queste fasi quando il materiale viene premuto o piegato in modi simili alle operazioni di formatura reali.

Una pressa in miniatura per imitare la formatura reale

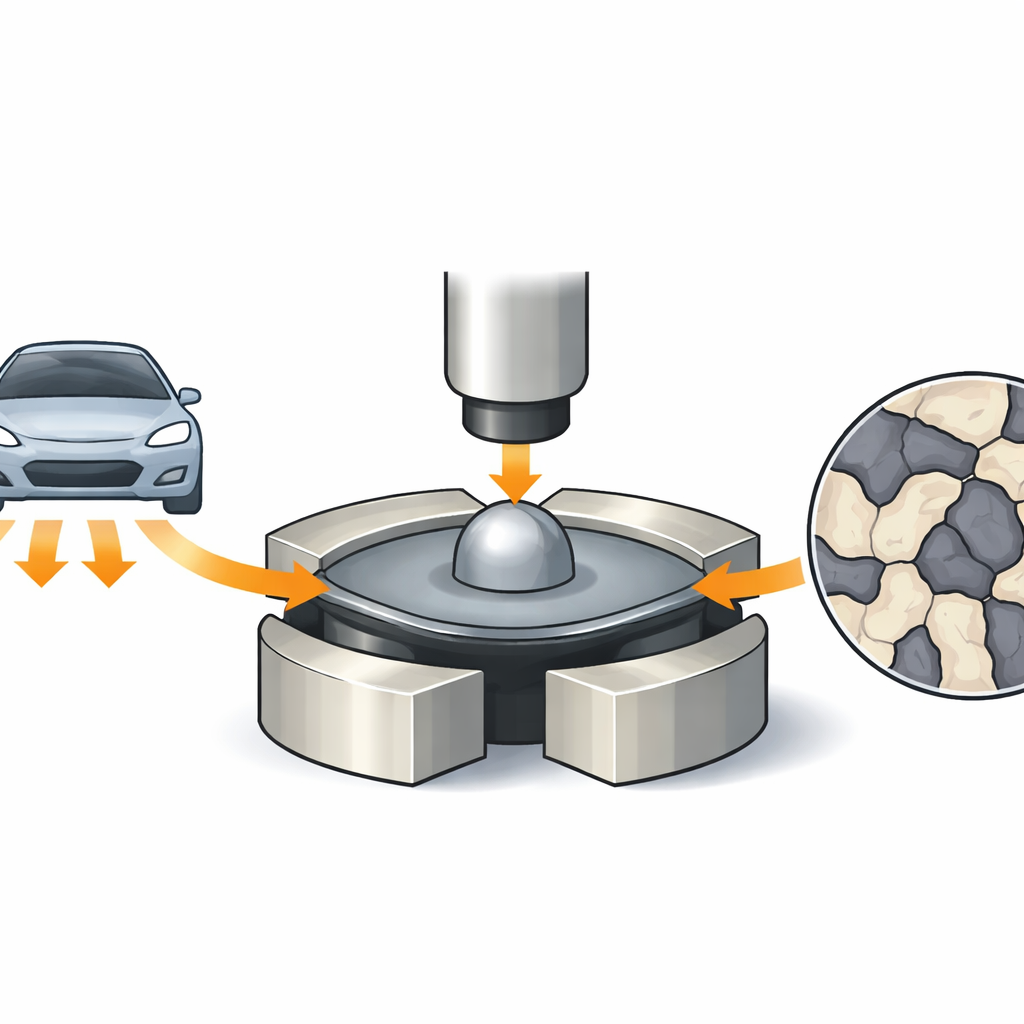

Per sondare questo comportamento, il team ha sviluppato un raffinato “small punch” test. Invece di stirare una lunga striscia di metallo in una direzione, si blocca un disco sottile circolare e si spinge un punzone arrotondato al centro, creando un rigonfiamento a cupola e una deformazione complessa in due direzioni simile a quella degli utensili industriali di formatura. L’apparato è stato adattato per funzionare con due potenti metodi di osservazione. In una serie di prove, la superficie del campione è stata ricoperta da un sottile motivo a macchie in modo che un sistema stereocamera (correlazione d’immagine digitale tridimensionale) potesse tracciare come ogni punto della superficie si muoveva e si allungava fino al cedimento. In un’altra serie, lo stesso tipo di prova con punzone è stata interrotta ripetutamente in modo che il provino potesse essere trasferito in un microscopio elettronico a scansione, dove le microcrepe in evoluzione sono state fotografate ad alto ingrandimento.

Seguire le crepe dal primo bagliore alla frattura finale

I test combinati hanno rivelato un percorso in tre fasi dalla lamiera integra alla rottura. A piccoli spostamenti del punzone il disco si deformava elasticamente; quindi subentrava l’allungamento plastico e infine l’acciaio entrava in una fase di scorrimento instabile e frattura. Le microcrepe sono apparse per la prima volta a uno spostamento del punzone di circa 1,12 millimetri, molto prima che si formasse una crepa visibile in superficie. Questi difetti iniziali erano collegati a forti allungamenti locali vicino alle giunzioni tra ferrite e martensite. Poiché la ferrite è più morbida, si deforma maggiormente, mentre la martensite dura la circoscrive, concentrando gli sforzi ai confini. Sotto carico continuato, la ferrite sviluppava bande di scorrimento, vuoti e piccole crepe, mentre le isole di martensite vicine si fratturavano occasionalmente dove questa costrizione era maggiore. Misure tridimensionali della superficie hanno mostrato che l’acciaio raggiungeva deformazioni principali locali intorno al 23 percento nel punto in cui infine è apparsa una crepa di superficie.

All’interno della frattura: chi cede davvero?

Dopo il cedimento, gli autori hanno asportato piccoli blocchi intorno alla zona danneggiata ed esaminato le loro sezioni in microscopia elettronica. Questa vista attraverso lo spessore ha mostrato che la crepa principale di solito iniziava sulla superficie a contatto con il punzone e poi si propagava verso la superficie esterna. Lungo il suo percorso, la frattura si sviluppava principalmente attraverso la ferrite, con numerosi vuoti che si formavano e si collegavano in questa fase più morbida, soprattutto vicino ai confini ferrite–martensite. Le isole di martensite si rompevano, in particolare nelle fasi iniziali, ma la maggior parte del percorso finale della frattura attraversava regioni di ferrite che erano state fortemente allungate a causa della costrizione imposta dalla martensite. Rispetto ad acciai dual-phase a resistenza minore, il danno nel DP1000 si sviluppava più gradualmente, con una fase prolungata di formazione e coalescenza di vuoti prima della comparsa di una chiara crepa macroscopica.

Cosa significa per strutture più leggere e sicure

Per i non specialisti, il messaggio chiave è che il modo in cui un acciaio auto ad alta resistenza fallisce è determinato meno da un singolo punto debole e più dall’interazione tra le sue regioni morbide e dure. Questo studio mostra che un test a punzone in miniatura ben progettato, combinato con mappature delle deformazioni superficiali e immagini ad alta risoluzione, può catturare quell’interazione in dettaglio. I risultati confermano che la ferrite sopporta la maggior parte dell’allungamento, mentre la martensite modella come e dove il danno si concentra, specialmente ai confini condivisi. Fornendo dati di alta qualità su quando e dove le crepe iniziano sotto carichi realistici, questo lavoro pone le basi per modelli al computer migliori e, in ultima analisi, per acciai e processi di formatura migliorati che permettano ai produttori di ridurre il peso dei veicoli senza sacrificare la sicurezza.

Citazione: Alsharif, A., Moinuddin, S.Q. & Pinna, C. Small punch testing and scanning electron microscopy analysis of damage evolution in dual-phase steel. Sci Rep 16, 9477 (2026). https://doi.org/10.1038/s41598-026-40489-4

Parole chiave: acciaio dual-phase, small punch test, danno microstrutturale, materiali automobilistici, formabilità
