Studio sperimentale del comportamento meccanico di bimrock orientati sotto prova di compressione diametrale usando DIC

Perché le rocce miste sono importanti nella vita quotidiana

Molti pendii, gallerie e fondazioni non sono ricavati in roccia compatta e uniforme. Spesso attraversano un terreno disordinato composto da frammenti di roccia dura immersi in un materiale più debole simile a una “malta”. Queste rocce a blocchi in matrice, o bimrock, possono rompersi in modi sorprendenti, rendendo difficile e costoso costruire infrastrutture sicure. Questo studio pone una domanda pratica con grandi implicazioni per l’ingegneria: in che modo la quantità e l’orientamento dei blocchi di roccia dura all’interno di tali miscugli modificano il modo in cui si formano le fratture sotto trazione, e un test di laboratorio comune può davvero misurarne la resistenza?

Rocce fatte a pezzi

I bimrock si trovano in tutto il mondo in frane, zone tettoniche e antichi flussi detritici. Assomigliano a un budino roccioso: blocchi di pietra robusta di varie dimensioni incorporati in una matrice molto più debole e a grana fine. Gli ingegneri spesso semplificano questa complessità ignorando i blocchi e progettando come se fosse presente solo la matrice soffice. Sebbene questo sembri prudente, può indurre in errore, perché i blocchi deviano le crepe e possono rafforzare o indebolire il terreno a seconda della loro disposizione. Una caratteristica chiave è l’orientamento dei blocchi: se gli assi lunghi dei blocchi siano per lo più verticali, orizzontali o da qualche parte nel mezzo — una “fabbrica” che riflette come il materiale si è formato in natura.

Frantumare dischi di roccia per rivelare resistenze nascoste

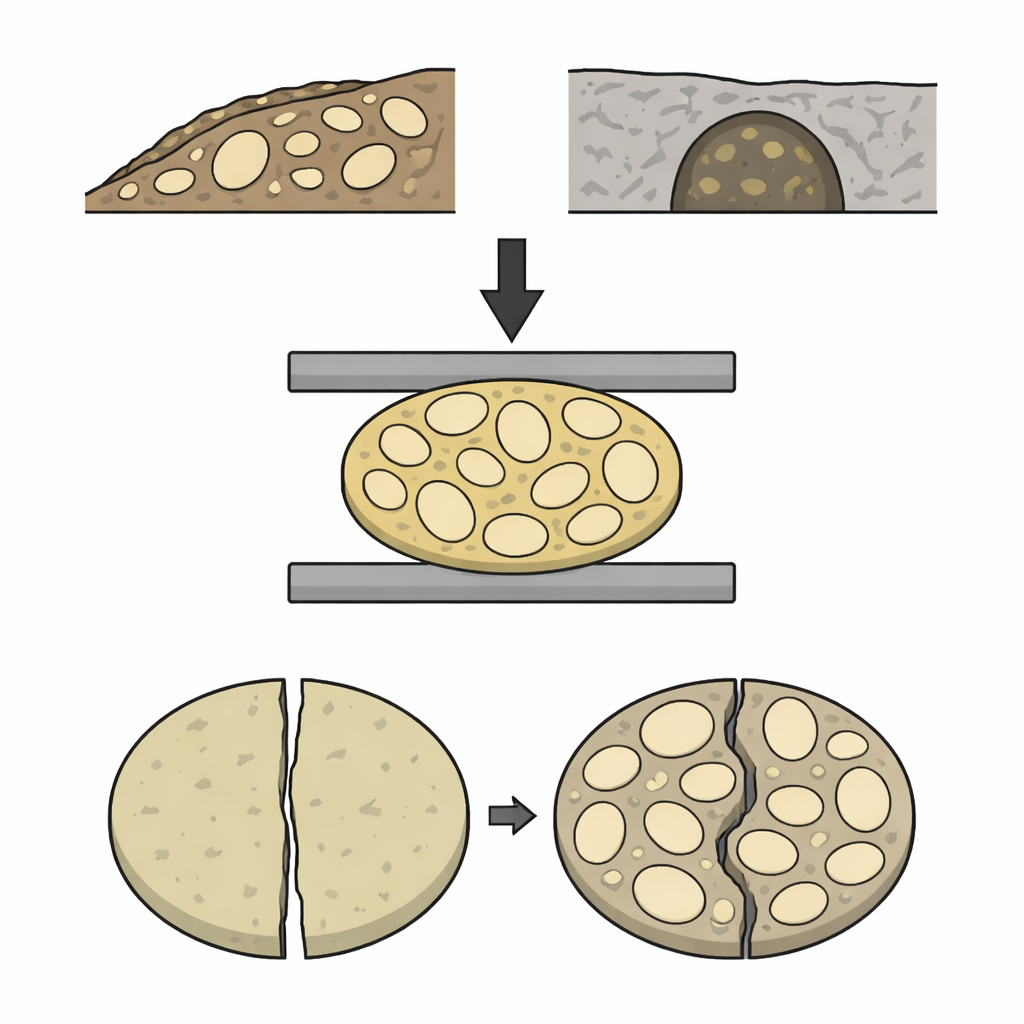

Per indagare come contenuto e orientamento dei blocchi influenzino il comportamento a trazione, gli autori hanno realizzato bimrock sintetici in laboratorio. Hanno colato blocchi ovali come “rocce” con una miscela resistente di gesso‑cemento e li hanno incorporati in modo casuale in una matrice più debole e ricca di polvere, controllando con cura la percentuale di volume occupata dai blocchi (da 0 al 50 percento) e allineando tutti gli assi lunghi dei blocchi ad angoli specifici rispetto alla direzione di carico. Da questi miscugli hanno ricavato provini a forma di disco e li hanno caricati attraverso il diametro in una prova standard “del Brasile”, dove la compressione sui bordi genera trazione all’interno del disco. Questo metodo è ampiamente usato per stimare la resistenza a trazione delle rocce perché è semplice da eseguire.

Osservare le crepe formarsi in tempo reale

Invece di basarsi soltanto sulle letture di forza e sui provini rotti, il gruppo ha usato la correlazione digitale delle immagini, una tecnica ottica che traccia minuscoli spostamenti superficiali tra migliaia di pixel dell’immagine. Macchiando la superficie dei dischi e filmando le prove, hanno ricostruito mappe complete di deformazione — quanto si è allungata ciascuna parte — durante il caricamento. Queste mappe hanno mostrato dove si accumulava la deformazione locale, dove apparivano per prime le crepe e come queste si snodavano attraverso o intorno ai blocchi incorporati. I ricercatori hanno quindi analizzato statisticamente 87 prove, usando metodi di superficie di risposta e analisi della varianza per separare l’influenza della proporzione e dell’orientamento dei blocchi e per catturarne gli effetti combinati e non lineari sul carico di picco che i dischi potevano sopportare.

Come contenuto e direzione dei blocchi rimodellano la fratturazione

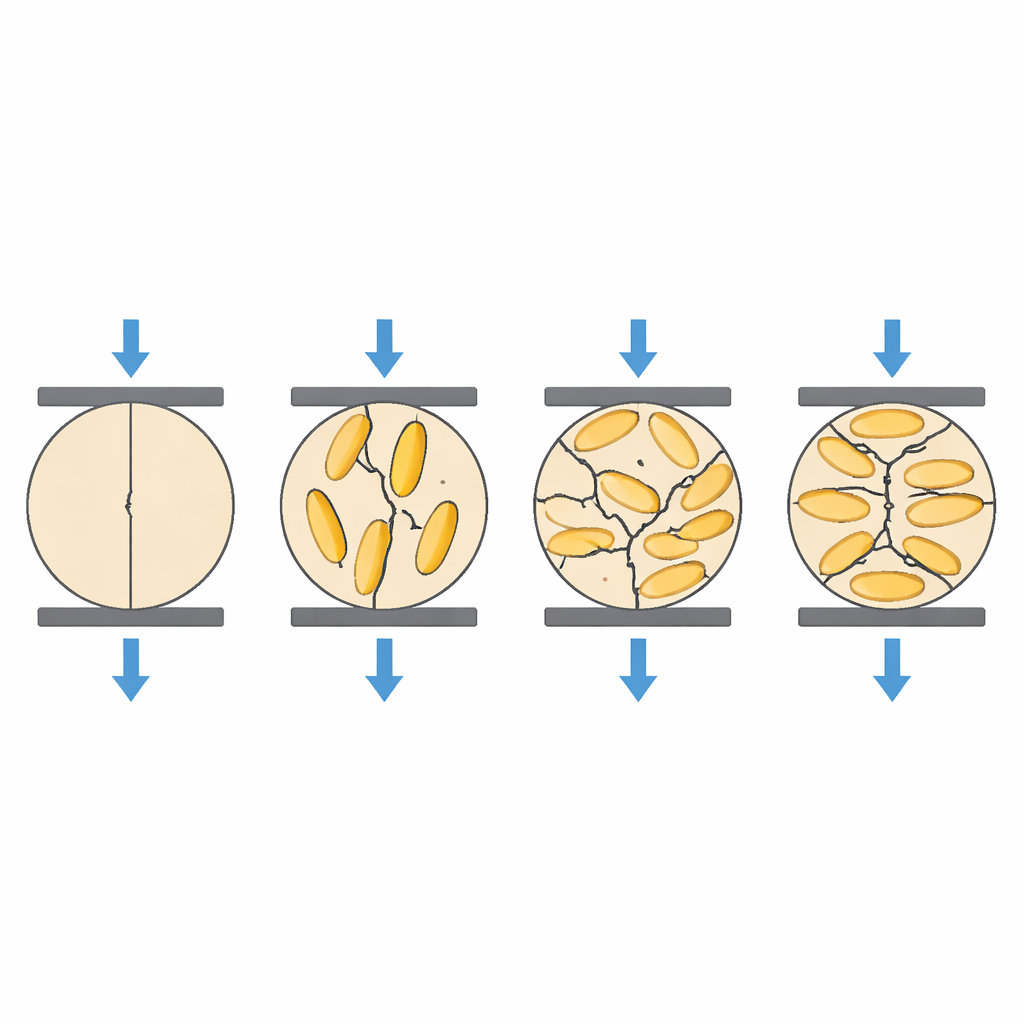

Gli esperimenti hanno rivelato che anche una piccola quantità di blocchi modifica drasticamente il comportamento. In assenza di blocchi, il disco si comportava come previsto dai manuali: la deformazione si concentrava al centro e una singola crepa rettilinea divideva il disco lungo il diametro caricato. Non appena il 12,5 percento del volume era occupato da blocchi, il carico di picco scese bruscamente e le crepe iniziarono a preferire le interfacce tra blocchi e matrice, le zone più deboli del miscuglio. A contenuti di blocco maggiori, la perdita di resistenza rallentò, ma i percorsi delle fratture divennero molto più tortuosi. Invece di partire dal centro, spesso si innescavano ai bordi dei blocchi o vicino ai punti di carico e zigzagavano attorno a più blocchi. L’orientamento dei blocchi controllava ulteriormente la resistenza: i dischi con blocchi allineati parallelamente alla direzione di carico erano i più deboli, mentre quelli con blocchi ruotati verso l’orizzontale resistevano a carichi maggiori, specialmente quando erano presenti molti blocchi. Ciò riflette come i lunghi contorni blocco‑matrice si dispongono — o non si dispongono — rispetto alle principali tensioni a trazione.

Quando un test standard smette di essere affidabile

Le mappe di deformazione ottenute con la correlazione digitale delle immagini lanciano un avvertimento per gli ingegneri. L’interpretazione usuale della prova del Brasile assume una singola crepa centrale causata da una tensione interna abbastanza uniforme. Negli esperimenti questa assunzione valeva solo per la matrice pura. Con l’aumentare del contenuto di blocchi, le crepe iniziavano lontano dal centro e al 50 percento di blocchi si formarono e crebbero più fratture contemporaneamente, trasformando la prova da una semplice misurazione materiale in un collasso strutturale complesso. In tali condizioni, il valore riferito come «resistenza a trazione» non rappresenta più una proprietà intrinseca del bimrock, ma piuttosto il particolare schema di blocchi di ciascun campione.

Cosa significa per gallerie, pendii e progettazione

Per il lettore non specialista, la conclusione è che le rocce miste contenenti molti pezzi duri non cedono come materiali uniformi, e un test da laboratorio ampiamente usato può fornire risposte semplicistiche e fuorvianti. Questo studio dimostra che la quantità di blocchi e, in modo cruciale, la loro direzione preferenziale controllano come si avviano e si propagano le crepe. A elevati contenuti di blocchi, la prova del Brasile diventa invalida per misurare la vera resistenza a trazione; anche a contenuti minori, i risultati dipendono fortemente dalle dimensioni e dall’allineamento dei blocchi maggiori. Gli autori raccomandano che i progettisti che operano in terreni così complessi usino queste indicazioni per interpretare i risultati con cautela, mappare l’orientamento dei blocchi in campo e, dove le condizioni sono altamente eterogenee, prendere in considerazione prove dirette di trazione alternative quando la sicurezza dipende da stime accurate della resistenza.

Citazione: Rostamlo-Jooshin, R., Bahaaddini, M. & Khosravi, M.H. Experimental study of the mechanical behavior of oriented bimrocks under diametral compression test using DIC. Sci Rep 16, 9544 (2026). https://doi.org/10.1038/s41598-026-40334-8

Parole chiave: bimrock, resistenza a trazione, prova del Brasile, correlazione digitale delle immagini, ingegneria geotecnica
