Assorbimento di energia controllato in frequenza nel mixing parametrico

Ridurre i segnali indesiderati con parti in movimento

I dispositivi wireless moderni sono affollati di segnali, e gli ingegneri spesso necessitano di modi per sopprimere selettivamente frequenze specifiche senza disturbare il resto. Questo articolo esplora una nuova via per farlo usando circuiti le cui proprietà elettriche vengono ritmicamente “mosse” nel tempo, invece di fare affidamento sulle perdite resistive ordinarie. Gli autori mostrano che scegliendo con cura come i diversi toni in un circuito interagiscono, è possibile far sì che un circuito assorba energia da una banda di frequenza scelta in modo controllabile, indicando la strada verso nuovi tipi di filtri sintonizzabili per radio, sensori e futuri sistemi di comunicazione.

Come i segnali normalmente condividono energia

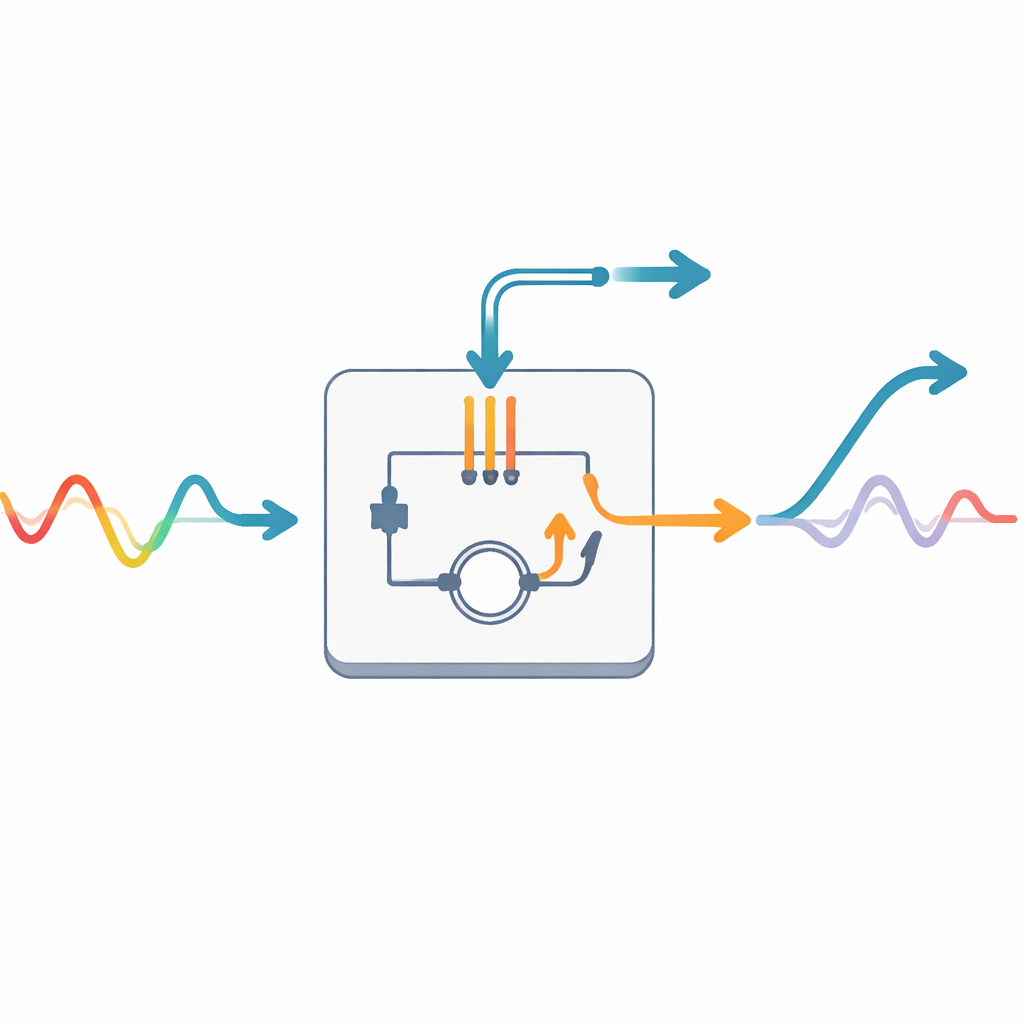

In molti sistemi elettronici e ottici, un segnale «pump» forte può causare il mixing di un segnale più debole producendo un terzo tono «idler» a frequenza diversa. Tradizionalmente questo effetto è stato usato per costruire amplificatori e convertitori di frequenza, dove il pump trasferisce energia al signal e all’idler, amplificandoli senza fare affidamento su resistori ordinari che trasformano energia in calore. La maggior parte dei lavori precedenti si è concentrata sul caso in cui la frequenza idler è inferiore al pump, che produce una sorta di resistenza negativa e porta a guadagno. In quella rappresentazione familiare, l’elemento circuitale variabile nel tempo—spesso un condensatore controllato in tensione chiamato varactor—agisce come un mediatore di energia senza perdite tra i tre toni.

Invertire la direzione del flusso di energia

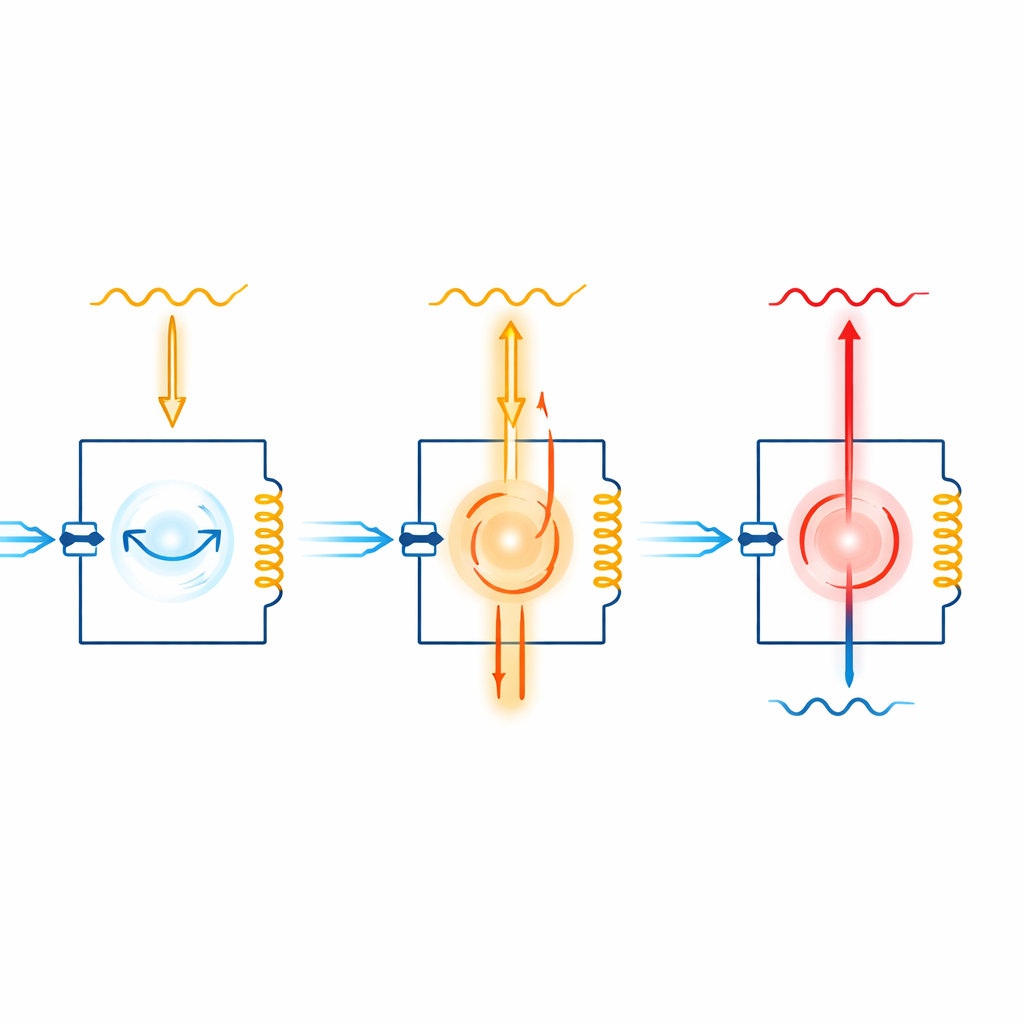

Questo studio si concentra sul caso complementare meno esplorato, in cui la frequenza idler è più alta sia del pump sia del signal. Con questo diverso ordine delle frequenze, lo stesso tipo di condensatore variabile nel tempo produce il comportamento opposto: invece di comportarsi come una sorgente, il circuito sembra avere una resistenza reale e positiva alla frequenza del segnale. In altre parole, dal punto di vista del segnale, l’energia viene estratta dalla sua banda. Gli autori costruiscono una descrizione matematica che mostra come questa apparente resistenza non sia una perdita materiale ordinaria, ma un effetto di contabilizzazione dovuto all’energia deviata nei canali idler e pump in modo compatibile con le regole di conservazione dell’energia note come relazioni di Manley–Rowe.

Progettare un circuito che assorbe toni selettivi

Per trasformare questa idea in uno strumento pratico, il team analizza una semplice rete risonante costruita attorno a un varactor e un induttore. La frequenza idler è fissata dalla risonanza, mentre il tono pump viene variato. Ogni volta che la frequenza del segnale soddisfa la relazione per cui si somma col pump per raggiungere l’idler, il circuito presenta una conduttanza aggiuntiva a quella frequenza del segnale, creando un «notch» nella trasmissione. La loro teoria mostra che la forza di questa perdita sintetica è governata da due manopole: quanto forte il condensatore viene modulato dal pump e quanto acuta è la risonanza dell’idler, quantificata dal suo fattore di qualità. Una modulazione più forte e un fattore di qualità più elevato approfondiscono entrambi il notch, perché aumentano la velocità con cui l’energia del segnale viene deviata verso il percorso idler invece di passare attraverso.

Dalle equazioni a un chip funzionante

Gli autori realizzano poi un circuito integrato monolitico in microonde che incarna questo modello e opera tra 1,3 e 2,3 gigahertz, una gamma rilevante per molti collegamenti wireless. Il chip divide un segnale radio in ingresso in due rami che condividono un «serbatoio» risonante idler comune ma sono pilotati da un pump in fase opposta, il che aiuta a confinare l’energia idler e mantenere separati i tre percorsi di frequenza. Quando il pump è spento, il circuito si comporta come una semplice linea passa-basso. Quando il pump è acceso, le misure mostrano una chiara tacca mobile nella potenza trasmessa il cui centro segue esattamente la frequenza del pump come previsto dalla teoria. Sebbene la profondità della tacca—circa 3,5 decibel—sia modesta, il confronto accurato con simulazioni e formule analitiche mostra una stretta corrispondenza, indicando che la perdita osservata deriva realmente dall’interazione parametrica ingegnerizzata piuttosto che da imperfezioni hardware non intenzionali.

Perché questo conta per i filtri del futuro

Nel contesto più ampio della progettazione di filtri, questo approccio occupa una nuova nicchia accanto ai filtri notch tradizionali che si basano su risonatori statici, diodi di sintonia, interruttori o carichi resistivi espliciti. Qui, l’energia indesiderata viene deviata tramite reattanza variabile nel tempo, non semplicemente dissipata in un resistore. Gli autori discutono percorsi per prestazioni più elevate, come l’uso di risonatori con fattore di qualità maggiore—potenzialmente dispositivi acustici—o l’aggiunta di una resistenza negativa controllata all’idler per compensare le perdite inevitabili. Con tali miglioramenti, questi assorbitori parametrici potrebbero abilitare filtri riconfigurabili ed efficienti dal punto di vista energetico e superfici selettive in frequenza dove una singola manopola del pump imposta dinamicamente quale fetta dello spettro viene rimossa con discrezione.

Conclusione di ampio respiro

In termini semplici, questo lavoro dimostra che variando ritmicamente un condensatore alle giuste frequenze, gli ingegneri possono realizzare un circuito che «beve» selettivamente energia da toni radio scelti senza affidarsi a resistori convenzionali. Teoria, simulazione e un chip reale confermano che questo assorbimento controllato dal pump può produrre notch sintonizzabili la cui profondità è determinata da quanto acutamente risuona la risonanza ausiliaria e da quanto intensamente viene pilotata. Questo pone le basi per future radio e dispositivi d’onda che scolpiscono l’energia nel tempo e in frequenza con molta più sottigliezza rispetto a quanto consentano i componenti statici.

Citazione: Chen, S.C., Yeung, L.K., Runge, K. et al. Frequency controlled energy absorption in parametric mixing. Sci Rep 16, 9509 (2026). https://doi.org/10.1038/s41598-026-39994-3

Parole chiave: mixing parametrico, filtri notch sintonizzabili, circuiti variabili nel tempo, assorbimento di energia RF, superfici selettive in frequenza
