µLED ultra-direzionali e ad alta efficienza tramite collimatori micro-acono riempiti a indice gradiente

Pixel più nitidi e più luminosi per i visori del futuro

Dai smart glasses ai visori per realtà virtuale, i display di domani avranno bisogno di milioni di sorgenti luminose minuscole che siano al tempo stesso estremamente luminose e fortemente direzionali. I micro‑LED (µLED) sono i principali candidati, ma oggi gran parte della loro luce viene dispersa e irradiata in tutte le direzioni. Questo articolo presenta un nuovo modo di rimodellare la luce direttamente sul chip, promettendo immagini più nitide, consumi più bassi e ottiche più sottili per dispositivi AR/VR di nuova generazione e sistemi di comunicazione ottica.

Perché i LED microscopici sprecano tanta luce

I LED convenzionali già perdono una quantità sorprendente di luce all’interno del chip, ma il problema è ancora più grave per i µLED, le cui dimensioni sono di pochi micrometri. Gran parte della luce generata incide sulla superficie del semiconduttore con angoli molto inclinati e resta intrappolata dalla riflessione interna totale, rimbalzando fino a essere assorbita sotto forma di calore invece di uscire. Allo stesso tempo, la luce che sfugge si diffonde in un’ampia gamma di direzioni, come un fascio di torcia non focalizzato. Per applicazioni come occhiali AR basati su guide d’onda o collegamenti di comunicazione accoppiati in fibra, utile è solo la luce entro un cono stretto—grossomodo ±15 gradi. Migliorare sia la frazione di luce che esce sia quanto strettamente essa venga direzionata è quindi essenziale per sistemi µLED più efficienti e compatti.

Un micro‑corno metallico per dirigere il fascio

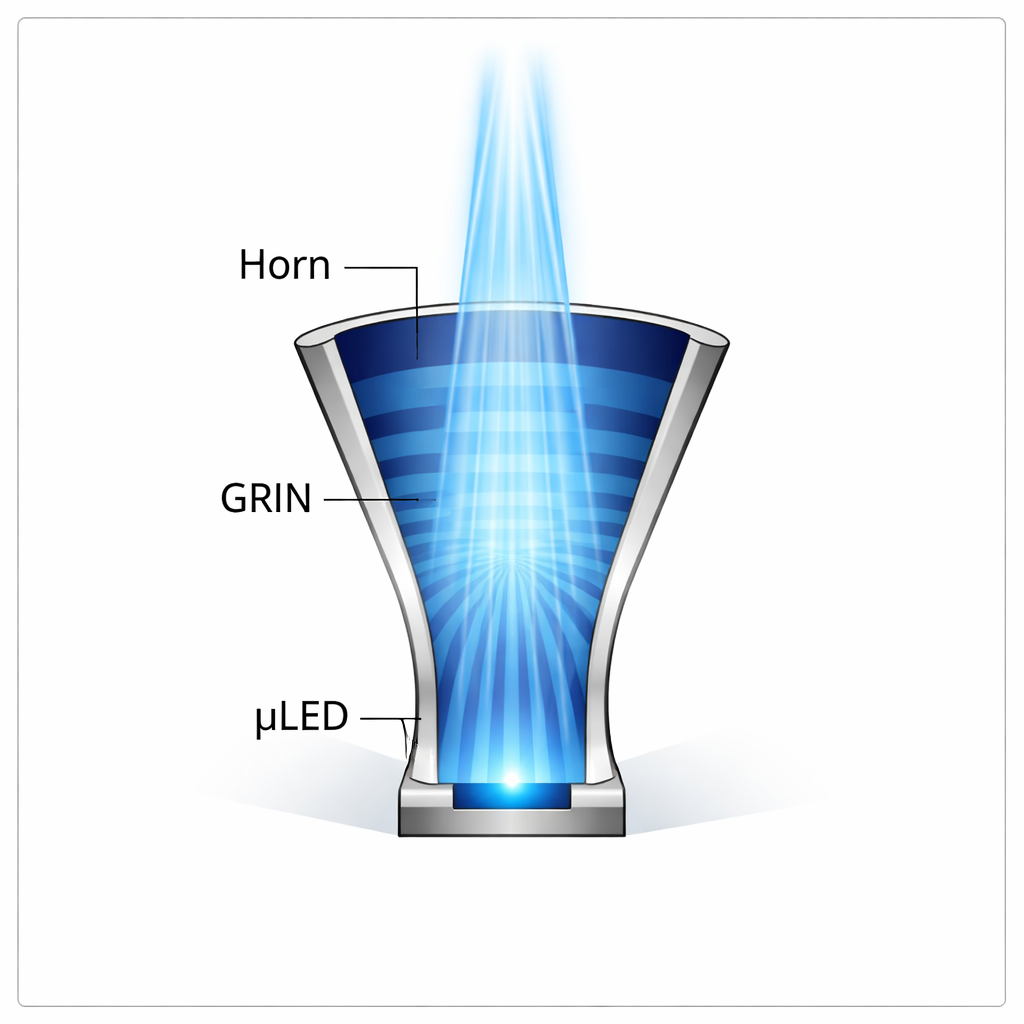

Gli autori prendono in prestito un concetto dall’ingegneria delle antenne a microonde: l’antenna a corno. Posizionano una struttura microscopica a forma di corno—chiamata µHorn—direttamente sopra il pixel µLED. Le pareti laterali metalliche del corno funzionano come specchi, progettate per intercettare la luce che altrimenti uscirebbe con angolazioni sfavorevoli e reindirizzarla verso la direzione frontale. Crucialmente, il corno non è semplicemente vuoto. È riempito con materiali il cui indice ottico diminuisce gradualmente da quello del nucleo semiconduttore del LED fino a quello dell’aria circostante. Questa regione a indice gradiente (GRIN) agisce come una dolce rampa ottica, permettendo anche ai raggi molto obliqui di uscire dal semiconduttore denso, curvarsi gradualmente e poi essere riflessi dalle pareti del corno in un fascio stretto e utile.

Le simulazioni mostrano un aumento direzionale di dieci volte

Per testare l’idea, i ricercatori hanno usato simulazioni dettagliate che tracciano le onde elettromagnetiche a scala nanometrica. Hanno prima esplorato una sezione bidimensionale semplificata e poi sono passati a modelli cilindrici tridimensionali che assomigliano maggiormente a un pixel reale. Hanno confrontato diversi casi: un µLED nudo, un µHorn riempito solo d’aria, un corno riempito con materiale vetroso uniforme e corni il cui interno era costruito da più strati dielettrici che approssimano un profilo GRIN. In questi design hanno variato altezza e angolo di apertura del corno per vedere quali combinazioni offrivano le migliori prestazioni. Il progetto che si è distinto è stato il µHorn riempito con GRIN, che ha raggiunto un’efficienza complessiva di estrazione della luce di circa l’80%, con circa il 31% della potenza emessa totale concentrata nel cono stretto di ±15°. In tre dimensioni questo si è tradotto in circa un aumento di dieci volte della luce direzionale utile rispetto a un pixel nudo, e in più del doppio delle prestazioni rispetto a una lente di vetro semielissoidale, accuratamente ottimizzata ma molto più grande, posta sopra il pixel.

Pixel compatti e potenti per AR/VR

Un vantaggio chiave dell’approccio µHorn è la compattezza. Le lenti tradizionali in grado di collimare la luce di un µLED devono essere molto più grandi del pixel stesso—decine di micrometri di diametro e altezza—rendendo difficile costruire array densi ad alta risoluzione. Al contrario, la struttura a corno proposta aumenta solo leggermente l’altezza del dispositivo espandendo la superficie emissiva a poche volte la larghezza del pixel. Poiché il suo effetto non dipende da risonanze precise o da un singolo “punto dolce” all’interno della regione attiva, il corno GRIN rimane efficace anche quando la posizione dei pozzetti quantici emettitori varia entro tolleranze tipiche di fabbricazione. Questa robustezza suggerisce che il concetto può essere integrato nei flussi produttivi reali utilizzando stack di comuni materiali dielettrici, inciso e metallizzato per formare le pareti del corno.

Cosa significa per i dispositivi di tutti i giorni

In termini pratici, il µHorn riempito con GRIN potrebbe abilitare display µLED con densità di pixel estremamente elevate—dell’ordine di 6500 pixel per pollice—riducendo contemporaneamente il consumo energetico e la generazione di calore. Per i visori AR/VR, un’emissione più direzionale significa che più luce entra effettivamente nelle guide d’onda e nelle ottiche che formano l’immagine, permettendo potenzialmente dispositivi più sottili e leggeri con immagini più luminose e nitide. Per i collegamenti di comunicazione in luce visibile, offre un modo per integrare trasmettitori più efficienti e a bassa divergenza in un ingombro molto ridotto. Pur richiedendo ulteriori ottimizzazioni e lavori di fabbricazione, questo studio dimostra che corni micro‑scalati, sagomati con proprietà ottiche graduate, possono trasformare l’efficacia con cui i minuscoli LED convertono l’elettricità in luce utile e ben direzionata.

Citazione: Luce, A., Alaee, R. & Abass, A. Ultra-directional and high-efficiency µLEDs via gradient index filled micro-horn collimators. Sci Rep 16, 7391 (2026). https://doi.org/10.1038/s41598-026-39920-7

Parole chiave: display micro-LED, motori luminosi AR VR, efficienza di estrazione della luce, ottica ad indice gradiente, collimazione del fascio
