Eccitazione parametrica anti-fase di specchi MEMS risonanti per un avvio rapido

Specchi minuscoli più veloci per la tecnologia di tutti i giorni

Molti dispositivi moderni — dagli occhiali per realtà aumentata ai rilevatori laser montati su veicoli — si basano su piccoli specchi mobili che fanno oscillare fasci laser avanti e indietro. Questi specchi devono avviarsi in modo rapido e affidabile ogni volta che il dispositivo viene acceso. Questo articolo presenta un nuovo modo di alimentare tali specchi in miniatura affinché inizino a oscillare molto più velocemente, rendendo i futuri display e sensori più reattivi e robusti.

Come i piccoli specchi deviando la luce

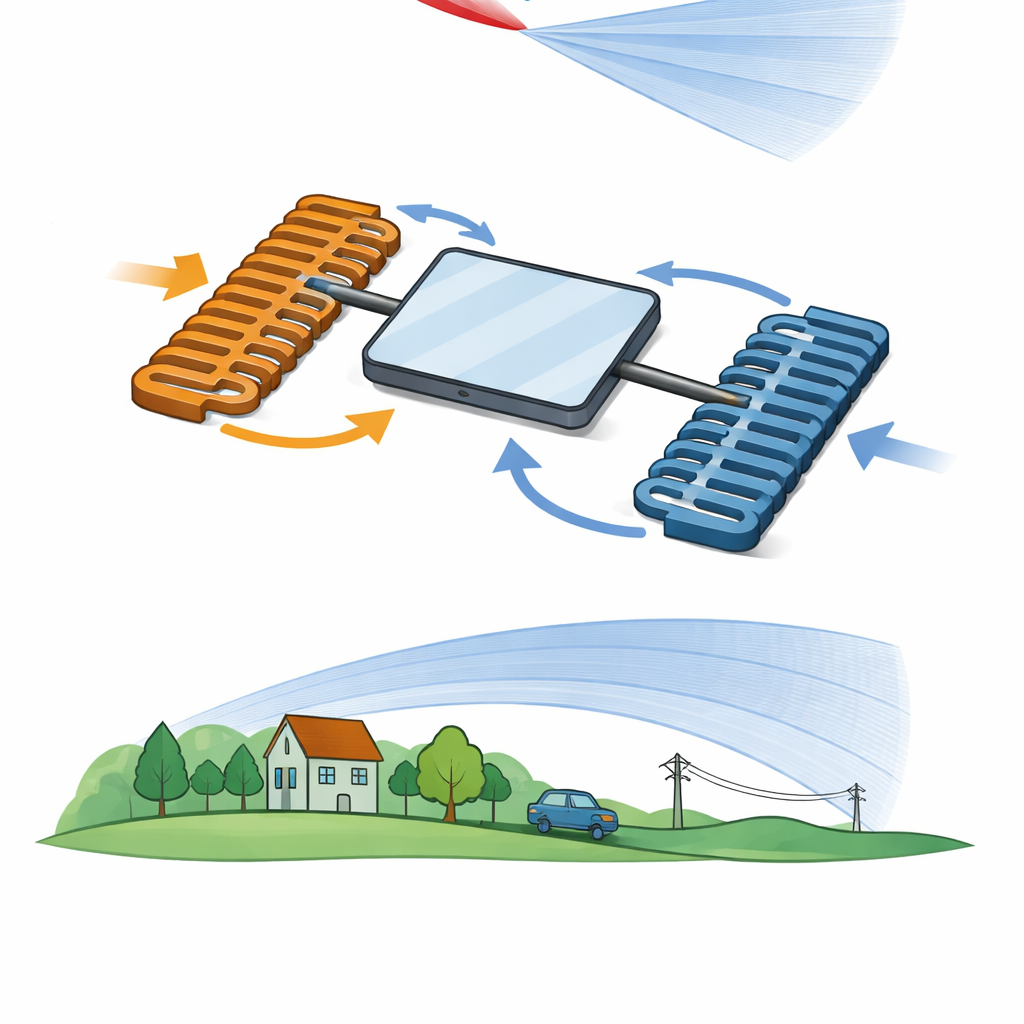

Lo studio si concentra sui micro-sistemi elettromeccanici (MEMS) a specchio, specchi di dimensioni millimetriche che oscillano avanti e indietro per scansionare un fascio laser. Sono interessanti per applicazioni come LiDAR, display proiettivi per realtà aumentata e imaging medico perché possono oscillare a velocità molto elevate con basso consumo energetico e scarso usura. Lo specchio utilizzato qui è montato su sottili barre di torsione e molle a lamina, e viene azionato da elettrodi a pettine intercalati sui lati sinistro e destro. Quando si applica una tensione, forze elettrostatiche torcono lo specchio, facendolo oscillare a una frequenza propria di risonanza.

Due modi per spingere lo specchio

Tradizionalmente, entrambi i pettini su ciascun lato dello specchio sono alimentati dalla stessa tensione a onda quadra, metodo noto come eccitazione in fase. Questo approccio è facile da generare elettronicamente, ma ha svantaggi: da fermo, lo specchio spesso richiede una combinazione favorevole di piccole imperfezioni, vibrazioni e accordatura esatta della frequenza prima di iniziare a muoversi in modo significativo. Di conseguenza, il tempo di avvio può essere lungo e imprevedibile. Gli autori propongono un’alternativa, chiamata eccitazione anti-fase, nella quale i pettini sinistro e destro sono alimentati in alternanza: quando un lato agisce, l’altro è a riposo, e i ruoli si scambiano ogni mezzo periodo di oscillazione. Questo schema alternato immette energia in modo più diretto fin dal primo movimento, indipendentemente dalle sottili variazioni di fabbricazione.

Dalla matematica complessa a intuizioni pratiche

Per comprendere e ottimizzare questo comportamento, i ricercatori hanno costruito un modello matematico dettagliato dello specchio. Hanno descritto come la coppia elettrostatica e le tensioni di pilotaggio variano con l’angolo e il tempo usando serie di Fourier compatte, quindi hanno separato la vibrazione rapida dalla lenta crescita dell’ampiezza e della fase dell’oscillazione. Questo ha prodotto una descrizione semplificata a “flusso lento” che predice come lo specchio accumula moto sotto diversi schemi di pilotaggio. Esaminando come l’energia viene immessa dai pettini e persa per smorzamento in ogni ciclo, hanno potuto spiegare perché l’azionamento anti-fase spinge in modo affidabile lo specchio lontano dal riposo, mentre l’azionamento in fase lascia lo stato a ampiezza zero come un equilibrio delicato e difficile da abbandonare.

Cosa rivelano gli esperimenti sull’avvio

Il team ha testato la loro teoria su uno specchio MEMS di alta qualità progettato per display laser. Le misure delle curve di risposta — come l’ampiezza dell’oscillazione dipende dalla frequenza di pilotaggio — hanno corrisposto strettamente al modello sia per la modalità in fase sia per quella anti-fase. Quando hanno confrontato il comportamento all’avvio, la differenza è stata sorprendente. Con il convenzionale pilotaggio in fase, lo specchio poteva impiegare centinaia di millisecondi per raggiungere la prima grande oscillazione, e il tempo variava ampiamente in funzione delle vibrazioni esterne e di piccole imprecisioni iniziali. Con il pilotaggio anti-fase, lo specchio iniziava a oscillare in modo intenso e prevedibile quasi immediatamente, su un’ampia gamma di frequenze e cicli di lavoro. A seconda delle condizioni operative, il tempo di avvio è migliorato di un fattore da 8 a 50.

Combinare velocità e ampiezza

Pur se il pilotaggio in fase può alla fine raggiungere angoli di scansione maggiori — utili per display o sensori con ampio campo visivo — il pilotaggio anti-fase eccelle chiaramente nell’avviare lo specchio in modo rapido e costante. Gli autori mostrano che, con il modello a disposizione, è possibile passare gradualmente dall’anti-fase all’operazione in fase mentre lo specchio è in funzione. Scegliendo un punto in cui entrambe le modalità danno ampiezze simili e regolando la temporizzazione dei segnali di pilotaggio, dimostrano una transizione che disturba pochissimo il moto dello specchio. Questo apre la strada a schemi di pilotaggio intelligenti che iniziano veloci in anti-fase, per poi passare all’in-phase per massimizzare la gamma di scansione.

Perché questo è importante per i dispositivi futuri

Per il lettore non specialista, la conclusione principale è che il modo in cui “spingiamo” un piccolo specchio può fare una grande differenza in quanto velocemente e in modo affidabile inizia a muoversi. Alternando il pilotaggio tra il lato sinistro e quello destro, gli ingegneri possono ridurre drasticamente il tempo necessario perché gli specchi di scansione raggiungano ampiezze utili, senza aggiungere hardware. Il quadro matematico flessibile introdotto qui si applica anche ad altri piccoli dispositivi risonanti, suggerendo che trucchi simili potrebbero accelerare e stabilizzare una gamma di sensori e oscillatori nelle prossime generazioni di elettronica, veicoli e strumenti medicali.

Citazione: Reier, F., Yoo, H.W., Brunner, D. et al. Parametric anti-phase excitation of resonant MEMS mirrors for fast start-up. Sci Rep 16, 8555 (2026). https://doi.org/10.1038/s41598-026-39623-z

Parole chiave: Specchi MEMS, scansione laser, eccitazione parametrica, azionamento anti-fase, avvio rapido
