Topologia ultrahigh step-up a singolo interruttore con due stadi di boost, corrente di ingresso continua e stress di tensione ridotto

Convertire piccola potenza in grande potenza

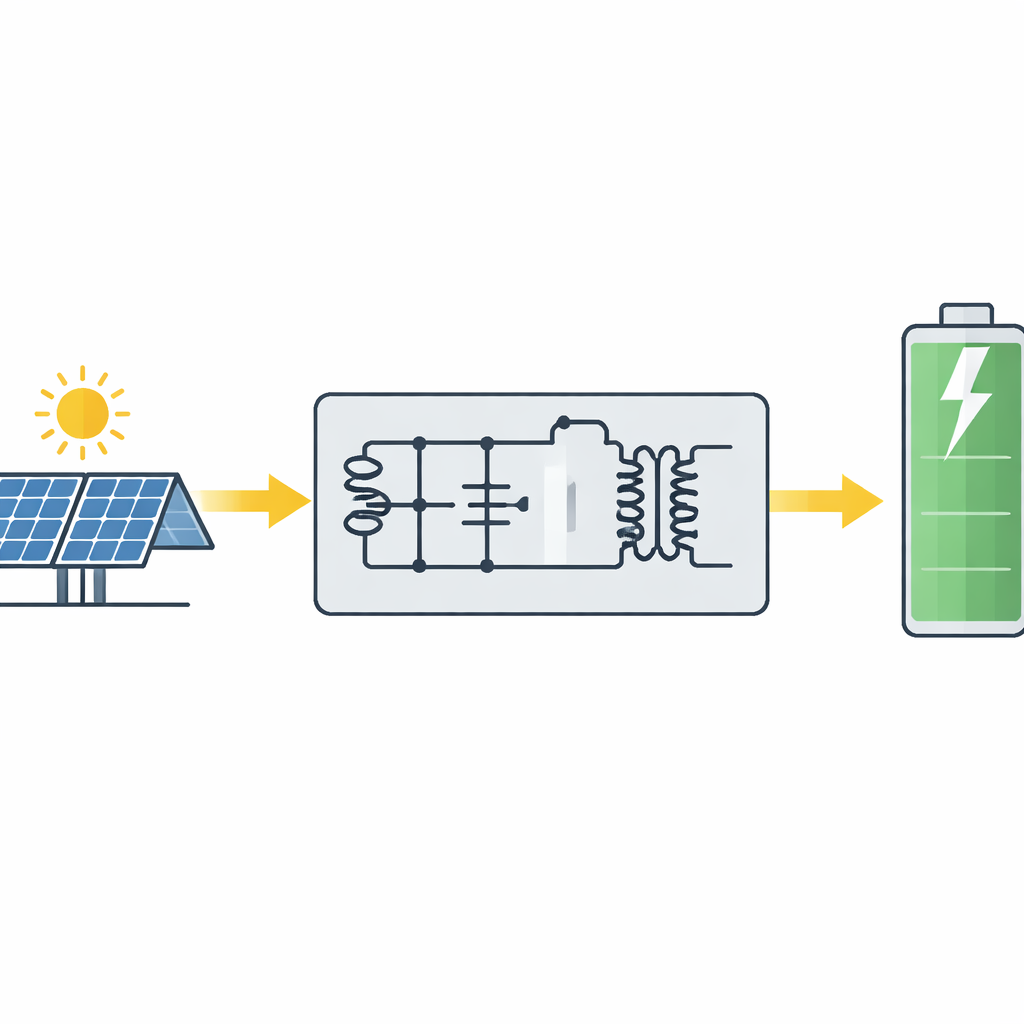

Molte fonti di energia rinnovabile, come i pannelli solari sui tetti o le piccole turbine eoliche, generano elettricità a bassa tensione che non è direttamente utilizzabile per alimentare apparecchiature industriali, caricare veicoli elettrici o immettere energia in una rete DC ad alta tensione. In questo articolo viene presentato un nuovo circuito elettronico che eleva in modo efficiente una tensione continua modesta (ad esempio 15 volt) fino a quasi dieci volte superiore (circa 139 volt) in modo compatto e affidabile. Modellando con cura il trasferimento di energia tra avvolgimenti magnetici, condensatori, diodi e un singolo interruttore, il progetto fornisce più potenza utilizzabile mantenendo sorprendentemente basso lo stress elettrico sui componenti.

Perché servono convertitori migliori

Con l’espansione delle energie pulite, sempre più case, edifici e veicoli dipendono dall’elettronica di potenza per collegare sorgenti a bassa tensione a sistemi a tensione più elevata. I tradizionali circuiti “boost” possono, in teoria, aumentare molto la tensione semplicemente aumentando il tempo di conduzione dell’interruttore, ma in pratica ciò presenta limiti: resistenze nascoste nei componenti dissipano energia, alte tensioni danneggiano interruttori e diodi e correnti di ingresso a impulsi perturbano sorgenti sensibili come i pannelli solari o le celle a combustibile. Gli ingegneri hanno provato vari stratagemmi—aggiungendo condensatori commutati, interleavando più canali o usando induttori accoppiati speciali—ma la maggior parte delle soluzioni esistenti scambia un elevato guadagno di tensione con più componenti, maggiori perdite o stress elettrico più severo.

Due stadi che lavorano insieme

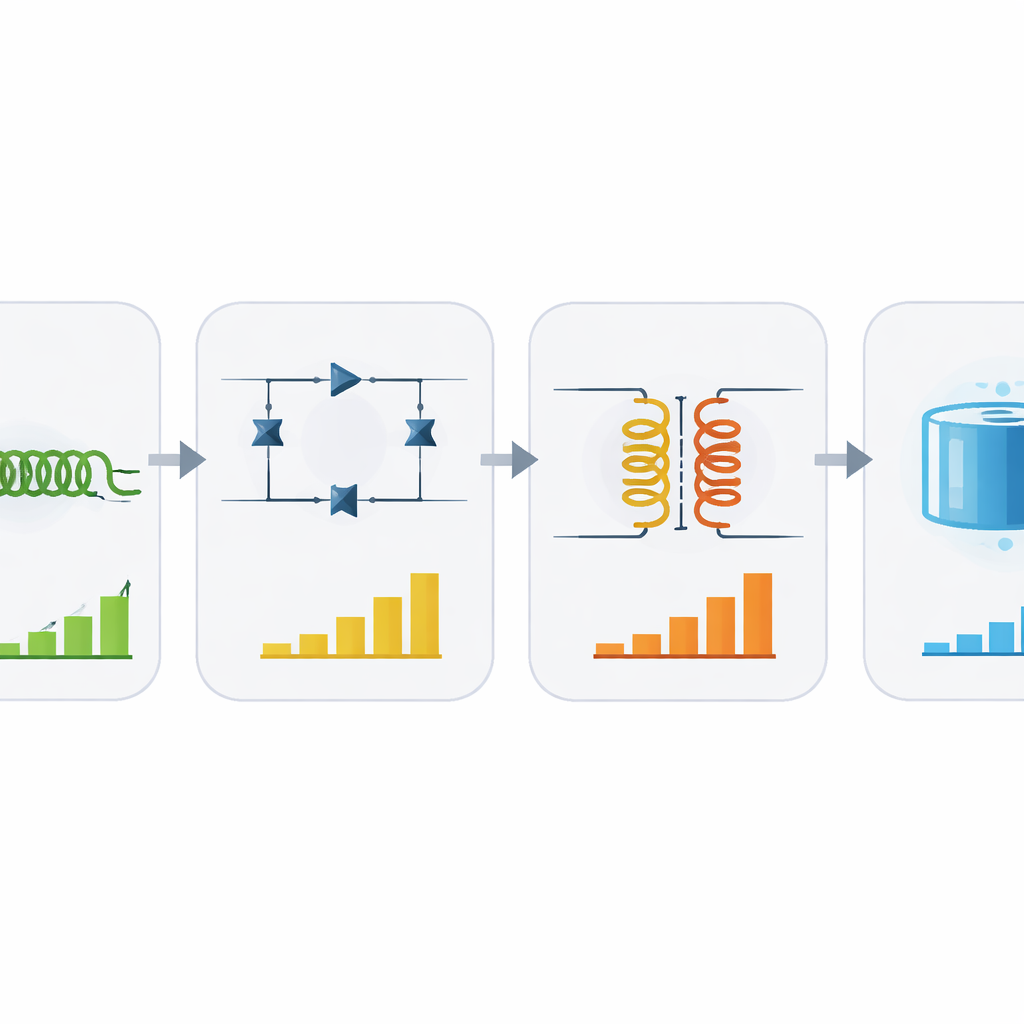

Gli autori propongono un convertitore che combina due stadi di boost in una singola struttura ordinata. Il primo stadio è affine a un circuito “quadratico boost” che produce naturalmente un elevato guadagno di tensione e, cosa importante, assorbe dalla sorgente una corrente fluida e continua, compatibile con le rinnovabili. Il secondo stadio è un induttore accoppiato a due avvolgimenti che si comporta come una coppia strettamente collegata di bobine, condividendo energia in modo controllato tra lato ingresso e lato uscita. Una cella moltiplicatrice di tensione composta da condensatori e diodi è tessuta in questa disposizione in modo che i due stadi cooperino anziché contrastarsi: i condensatori impilano le tensioni, l’induttore accoppiato le amplifica ulteriormente e tutto ciò avviene senza richiedere impostazioni estreme sul segnale di controllo o un rapporto di spire impraticabilmente alto nel nucleo magnetico.

Mantenere basso lo stress e alta l’efficienza

Un risultato chiave del progetto è che raggiunge un rapporto di incremento “ultrahigh”—oltre dieci volte con impostazioni moderate—mentre lo stress elettrico sull’interruttore principale e sui diodi rimane ben al di sotto di un terzo della tensione di uscita. Ciò significa che il circuito può impiegare dispositivi a semiconduttore più economici e con tensioni nominali inferiori, spesso caratterizzati da resistenze interne più basse, riducendo così le perdite per conduzione. L’architettura garantisce inoltre a tre diodi una forma di commutazione dolce: si accendono o spengono quando la loro corrente o tensione attraversa naturalmente lo zero, riducendo l’energia dissipata sotto forma di calore durante le transizioni. Il convertitore utilizza un solo interruttore attivo, comandato da un semplice segnale PWM, e un unico componente magnetico principale più un induttore di ingresso, riducendo ingombro e complessità rispetto a molti progetti concorrenti ad alto guadagno.

Dalle equazioni all’hardware reale

Oltre a presentare la topologia, l’articolo analizza il comportamento in diverse modalità operative, dalla corrente continua a quella discontinua, e ricava formule che prevedono il guadagno di tensione, gli stress sui componenti e l’efficienza. Gli autori tengono poi conto di tutti i dettagli non ideali che l’hardware reale presenta, come le resistenze negli avvolgimenti, negli interruttori e nei condensatori, mostrando come questi riducano il guadagno di tensione ideale. Con questi modelli confrontano il loro circuito con diversi convertitori ad alto guadagno allo stato dell’arte riportati in letteratura. A parità di condizioni operative, il nuovo progetto fornisce in generale un guadagno di tensione maggiore con stress paragonabili o inferiori e utilizza induttori più piccoli, il che può ridurre costi e ingombro. Un sistema di controllo ad anello chiuso con un classico regolatore PI, tarato tramite un moderno algoritmo di ottimizzazione ispirato al comportamento di caccia dei rettili, mantiene stabile la tensione d’uscita anche quando ingresso o carico cambiano rapidamente.

Dimostrarlo in laboratorio

Per verificare la validità dei modelli, i ricercatori hanno costruito un prototipo di laboratorio da 210 watt. Con un ingresso di 15 volt, il prototipo ha fornito costantemente circa 139 volt in uscita, in linea con le previsioni teoriche, mantenendo un’efficienza intorno al 93% su un’ampia gamma di potenze. Le misure di tensioni e correnti su interruttore, diodi, induttori e condensatori hanno corrisposto alle forme d’onda dettagliate e ai livelli di stress previsti dall’analisi, e il comportamento di commutazione dolce dei diodi chiave è stato chiaramente visibile. Quando il convertitore è stato posto sotto controllo in retroazione, ha rapidamente raggiunto la tensione d’uscita desiderata dopo perturbazioni, confermando che il progetto è non solo efficiente ma anche controllabile.

Cosa significa per la tecnologia di tutti i giorni

In termini pratici, questo lavoro offre un blocco costruttivo robusto per sistemi che devono trasformare potenza DC a bassa tensione in tensioni molto più alte senza sacrificare l’affidabilità o sprecare energia in calore. Poiché assorbe corrente di ingresso continua, condivide una massa elettrica comune tra sorgente e carico e mantiene lo stress sui componenti contenuto, il convertitore proposto è adatto a microgriglie solari, stack di celle a combustibile, alimentatori DC industriali e caricabatterie rapidi per veicoli elettrici. Integrando due stadi di boost, un induttore accoppiato usato con ingegno e la commutazione dolce in un unico circuito a interruttore singolo, il progetto dimostra come un’attenta ingegneria possa ricavare più potenza utile dalle stesse sorgenti rinnovabili, contribuendo a rendere i sistemi di energia pulita più piccoli, economici ed efficienti.

Citazione: Shayeghi, H., Mohajery, R., Sedaghati, F. et al. Two-boosting-staged single-switched ultrahigh step-up topology with continuous input current and reduced voltage stress. Sci Rep 16, 9732 (2026). https://doi.org/10.1038/s41598-026-39176-1

Parole chiave: convertitore DC-DC ad elevato rapporto di conversione, elettronica di potenza per energie rinnovabili, progetto di induttore accoppiato, topologia moltiplicatrice di tensione, efficienza con commutazione dolce
