Sintesi, analisi microstrutturale e ottimizzazione dell’usura dei compositi Al6061–Si3N4 mediante stir casting per applicazioni automotive e aerospaziali

Metalli più resistenti per macchine più leggere

Dalle automobili che consumano meno carburante agli aerei che trasportano maggiore carico utile, gli ingegneri cercano metalli che siano sia leggeri sia resistenti. Questo studio esplora una ricetta promettente: mescolare una comune lega di alluminio con piccole particelle ceramiche per creare un metallo più capace di resistere all’usura. Attraverso la produzione e la caratterizzazione di questo nuovo materiale, gli autori mostrano come una modifica modesta nella composizione e nel processo possa estendere la vita utile di componenti che scorrono, ruotano e sfregano in esercizio.

Costruire un alluminio migliore

La base di questo lavoro è l’Al6061, una lega di alluminio ampiamente utilizzata apprezzata per il suo basso peso, buona resistenza e resistenza alla corrosione. Da sola, tuttavia, l’Al6061 può subire usura significativa quando sfrega contro superfici più dure, come avviene in componenti frenanti, cuscinetti e parti di motore. Per indurirla, i ricercatori hanno incorporato il 6 percento in peso di nitruro di silicio, una ceramica nota per la sua estrema durezza, bassa densità e stabilità a elevate temperature. Hanno impiegato una via di lavorazione liquida chiamata stir casting, in cui la polvere ceramica viene mescolata nel metallo fuso e poi colata in stampi, un metodo relativamente semplice e scalabile adatto a pezzi industriali di grandi dimensioni.

Osservare l’interno del nuovo metallo

Una volta ottenute le colate composite, il team ha esaminato la loro struttura interna. La diffrazione a raggi X ha confermato che le fasi principali nella lega sono rimaste intatte e che il nitruro di silicio ha resistito al processo ad alta temperatura senza formare prodotti di reazione dannosi. La microscopia elettronica a scansione ha mostrato che le particelle ceramiche sono risultate per lo più ben distribuite nell’alluminio, con solo un lieve raggruppamento. L’analisi delle immagini ha rivelato che la dimensione dei grani della matrice di alluminio è stata raffinata e che la porosità è rimasta bassa, fattori favorevoli per resistenza e affidabilità. In breve, la microstruttura suggerisce che la via di processo ha ottenuto un buon legame tra metallo e ceramica ed ha evitato gli ostacoli comuni di aggregazione delle particelle e vuoti eccessivi.

Come si consuma la superficie

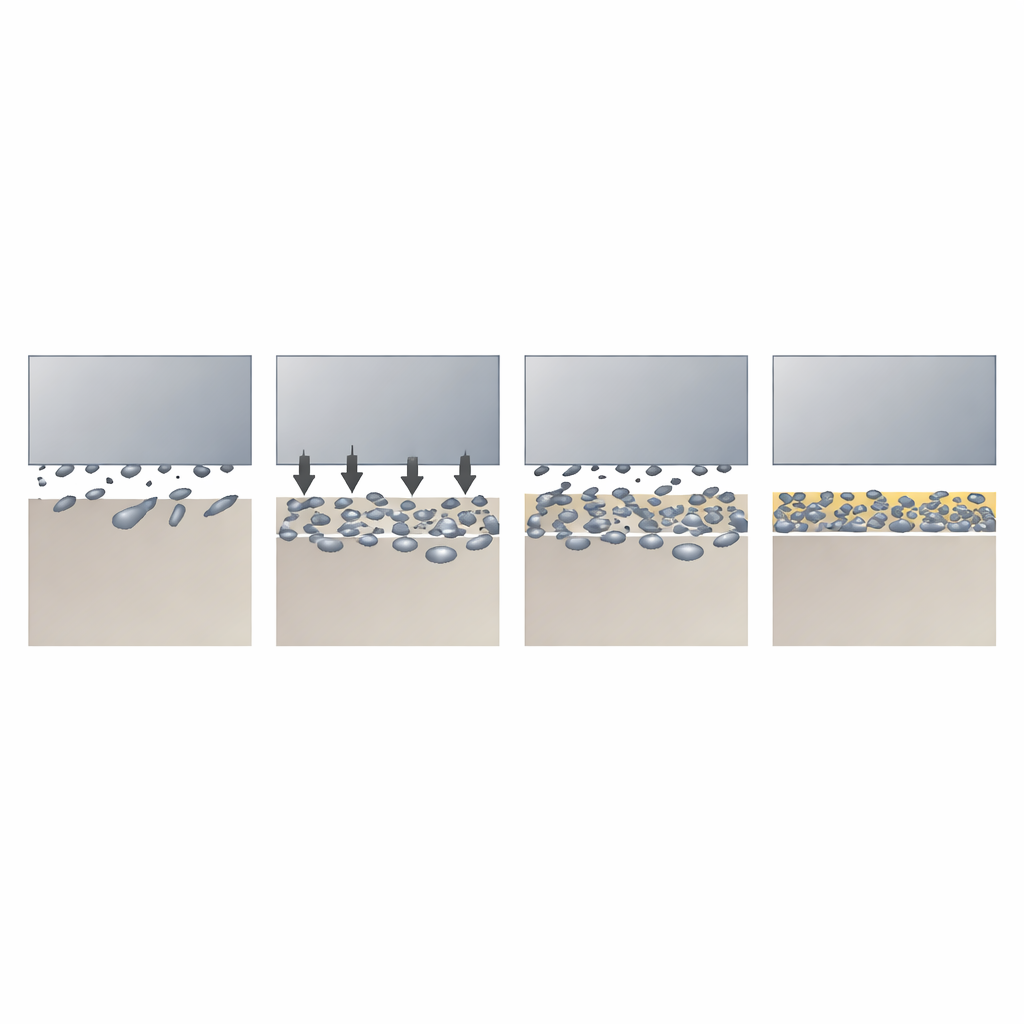

La prova decisiva, tuttavia, è stata il comportamento del materiale quando scorreva contro l’acciaio. Utilizzando una configurazione standard pin-on-disc, campioni cilindrici sia dell’Al6061 puro sia del composito sono stati pressati contro un disco in acciaio temprato sotto diversi carichi, velocità e distanze di scorrimento. Le immagini microscopiche delle superfici consumate hanno raccontato due storie distinte. La lega di base mostrava solchi profondi, marcata deformazione plastica e sfregamenti, tutti segni di forte adesione e lacerazione mentre il morbido alluminio aderiva all’acciaio e veniva strappato via. Al contrario, il composito ha sviluppato solchi più superficiali e ha mostrato meno segni di adesione pesante. Frammenti rotti della ceramica dura si sono incorporati nella traccia di scorrimento e hanno contribuito a portare il carico, oltre a formare uno strato protettivo sottile di detriti compattati che ha stabilizzato il contatto.

Trovare il punto ottimale nelle condizioni operative

Poiché l’usura non dipende da un unico fattore, i ricercatori hanno utilizzato un approccio statistico noto come metodo Taguchi per variare sistematicamente carico, velocità di scorrimento e distanza in 27 esperimenti progettati con cura. Hanno scoperto che il carico aveva di gran lunga l’influenza maggiore sull’usura, seguito dalla velocità, mentre la distanza giocava un ruolo minore nell’intervallo testato. In condizioni ottimizzate—un carico relativamente basso, velocità di scorrimento più elevata e distanza moderata—il composito ha perso circa il 21 percento in meno di materiale rispetto alla lega di base. L’analisi statistica ha mostrato che il loro modello di regressione catturava quasi il 95 percento della variazione nell’usura, e test di conferma separati hanno corrisposto alle previsioni con un piccolo margine di errore, dando fiducia che le condizioni individuate minimizzino effettivamente l’usura.

Cosa significa per la tecnologia di tutti i giorni

Per i non specialisti, la conclusione è semplice: aggiungendo una ceramica scelta con cura a una comune lega di alluminio e ottimizzando le condizioni d’uso, gli ingegneri possono realizzare componenti più leggeri e più duraturi sotto attrito. Le particelle di nitruro di silicio raffinano la struttura interna, condividono il carico meccanico in superficie e contribuiscono a formare uno strato auto-protettivo durante lo scorrimento. Unito a un metodo strutturato per scegliere le condizioni operative, questo approccio indica componenti più durevoli per auto, aeromobili e altre macchine dove ogni grammo conta e ogni ora in più di vita utile è importante.

Citazione: M M, V., P, R., Koti, V. et al. Synthesis, microstructural analysis, and wear optimization of Al6061–Si₃N₄ composites via stir casting for automotive and aerospace applications. Sci Rep 16, 8697 (2026). https://doi.org/10.1038/s41598-026-39120-3

Parole chiave: compositi di alluminio, resistenza all’usura, nitruro di silicio, stir casting, materiali per automotive e aerospaziale
