Elaborazione del canale di riferimento con echi coesistenti per il rilevamento di bersagli in radar bistatici passivi

Perché gli echi nascosti sono importanti

I moderni sistemi di difesa aerea e sorveglianza si affidano sempre più a radar “passivi”, che ascoltano trasmissioni radio e televisive esistenti invece di inviare i propri impulsi potenti. Questo rende il radar più economico e più difficile da rilevare. Ma usare il segnale di qualcun altro ha un prezzo: il canale di riferimento del radar, che dovrebbe contenere una copia pulita della trasmissione, può inavvertitamente includere deboli riflessioni provenienti da aerei e altri bersagli. Questo articolo esamina come quegli echi nascosti possano ingannare il radar e presenta un metodo per ripulirli in modo che i veri aeromobili risaltino mentre le rilevazioni “fantasma” scompaiono.

Ascoltare invece di gridare

Il radar bistatico passivo funziona con almeno due canali di ricezione. Uno, il canale di riferimento, è puntato principalmente verso il trasmettitore, come una torre TV digitale o una stazione radio FM, per catturare una versione forte del segnale trasmesso. L’altro, il canale di sorveglianza, è diretto verso il cielo per raccogliere echi da aeromobili insieme a segnali indesiderati forti, come la trasmissione diretta e le riflessioni da edifici, colline e il terreno, tutti raggruppati sotto il termine “clutter”. Il processamento standard cerca prima di sottrarre questo clutter e poi forma una mappa range–Doppler, un’immagine bidimensionale che mostra quanto sono lontani gli oggetti (range) e quanto velocemente si muovono (spostamento Doppler).

Quando il canale pulito non è pulito

La maggior parte dei metodi precedenti assume silenziosamente che il canale di riferimento sia privo di echi di bersagli, o che qualsiasi energia del bersaglio lì presente sia così piccola da poter essere ignorata. Gli autori dimostrano che ciò non è realistico. Poiché il fascio di riferimento è ampio e presenta lobi laterali significativi, esso cattura anch’esso echi di aeromobili. Quando questi segnali di riferimento contaminati vengono usati per cancellare il clutter e costruire la mappa range–Doppler, accadono due effetti negativi. Primo, parte dell’energia del bersaglio reale viene rimossa accidentalmente, rendendone più difficile il rilevamento. Secondo, compare una serie di punti luminosi aggiuntivi alla stessa velocità ma a distanze diverse. Questi sono bersagli fantasma: artefatti matematici creati quando l’eco indesiderato del bersaglio nel canale di riferimento interagisce con i percorsi multipli di riflessione nel canale di sorveglianza.

Separare i veri aeromobili dai loro fantasmi

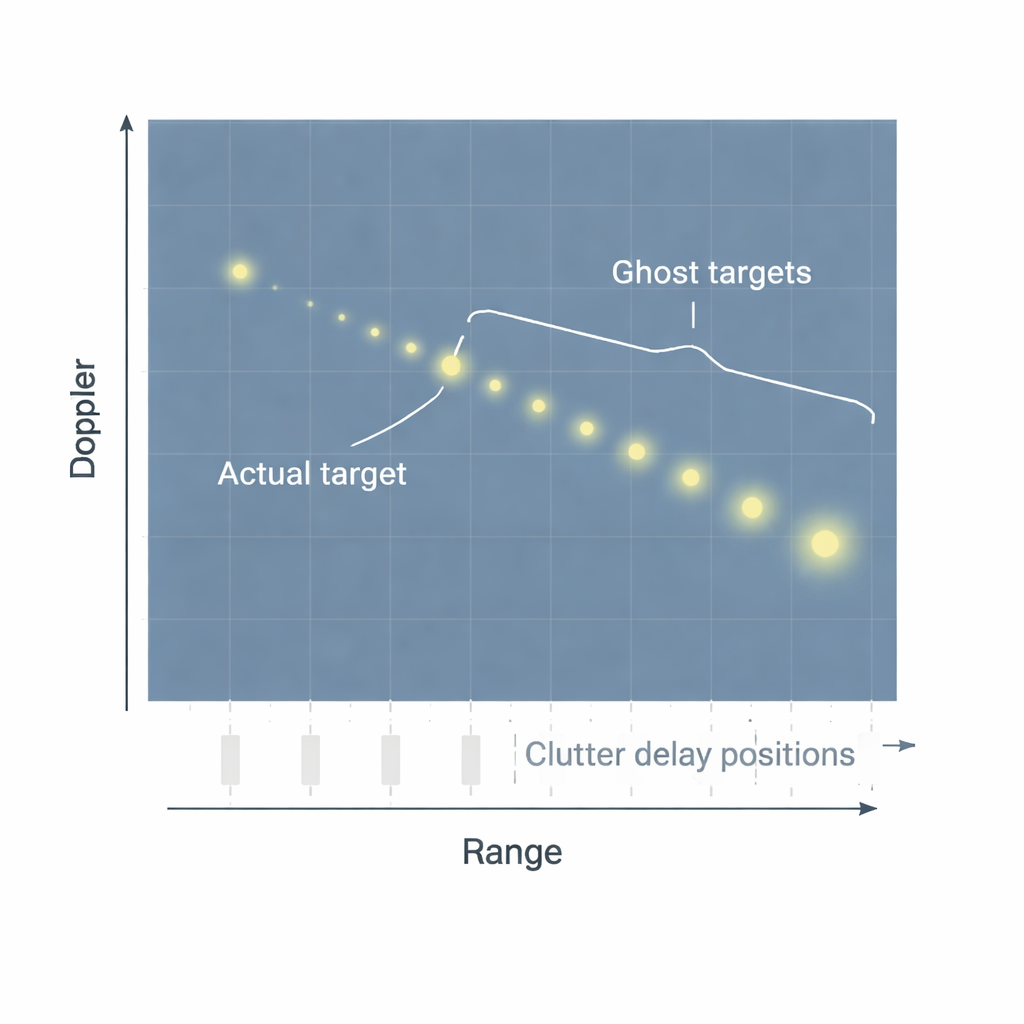

I ricercatori analizzano come l’algoritmo usuale di cancellazione del clutter rimodella il segnale quando il canale di riferimento contiene sia la trasmissione diretta sia un eco di bersaglio. Scoprono che le posizioni dei bersagli fantasma non sono casuali. Nella mappa range–Doppler, il bersaglio reale appare per primo lungo una linea di Doppler, e ogni fantasma si trova più lontano per esattamente lo stesso ritardo corrispondente a una delle forti riflessioni multipath. Questo intervallo regolare fornisce una regola pratica: quando due punti luminosi condividono quasi lo stesso Doppler ma i loro range differiscono di uno dei ritardi noti del clutter, quello più vicino è il bersaglio reale e quello più lontano è il suo fantasma. Anche quando i ritardi del clutter non sono noti a priori, il profilo dei pesi all’interno del filtro di cancellazione del clutter rivela quali gap di ritardo essere osservati.

Ripulire il segnale di riferimento alla sua sorgente

Invece di cercare di cancellare ogni singolo punto fantasma sulla mappa range–Doppler, gli autori propongono di tornare alla fonte: l’eco extra del bersaglio nel canale di riferimento. Il loro metodo usa il segnale residuo già processato e i pesi appresi per la cancellazione del clutter per ricostruire quale debba essere quell’eco del bersaglio all’interno del canale di riferimento. Una volta che questo eco stimato è traslato e scalato correttamente, viene sottratto dal segnale di riferimento, producendo un nuovo riferimento “ripulito” che non contiene più quel bersaglio. Il sistema rilancia quindi la cancellazione del clutter e il processamento range–Doppler con questo riferimento ripulito. Nelle simulazioni, le catene di fantasmi scompaiono, i picchi principali dei bersagli veri crescono notevolmente in intensità e bersagli precedentemente sepolti sotto la soglia di rilevamento diventano visibili.

Cosa significa in pratica

Per gli operatori di sistemi radar passivi, lo studio offre un messaggio chiaro: trattare il canale di riferimento come perfettamente pulito può portare a mancate rilevazioni e falsi allarmi causati da tracce fantasma. Imparando a riconoscere il pattern geometrico dei fantasmi e poi rimuovendo l’eco sottostante dal canale di riferimento, il metodo proposto recupera potenza di segnale persa e semplifica l’immagine dei bersagli. In termini pratici, insegna al radar a distinguere un vero aeromobile dalle sue echi ingannevoli in una stanza di specchi, rendendo il radar passivo più affidabile per compiti come il monitoraggio del traffico aereo e la sorveglianza difensiva.

Citazione: Luo, Z., Che, J. & Ji, F. Echo-coexisting reference channel processing for target detection in passive bistatic radar. Sci Rep 16, 7629 (2026). https://doi.org/10.1038/s41598-026-39039-9

Parole chiave: radar passivo, radar bistatico, bersagli fantasma, cancellazione del clutter, rilevamento bersagli
