Progettazione e valutazione delle prestazioni di un nuovo materiale per anelli taglienti basato sui meccanismi di rottura della roccia nelle TBM

Perché contano cutter per tunnel migliori

Le città moderne dipendono dai tunnel per metropolitane, servizi e strade. In profondità, questi tunnel vengono scavati da massicce macchine perforatrici per tunnel (TBM) che spingono dischi d'acciaio rotanti contro la roccia. In terreni misti composti da strati alternati di arenaria dura e argillite più tenera, questi dischi possono consumarsi rapidamente, costringendo le squadre a fermarsi spesso per la sostituzione. Questo studio spiega come e perché questi dischi si guastano e introduce un nuovo materiale per anelli taglienti che dura più a lungo e mantiene lo scavo dei tunnel più sicuro, veloce ed economico.

Come i tunnel vengono scavati attraverso rocce stratificate

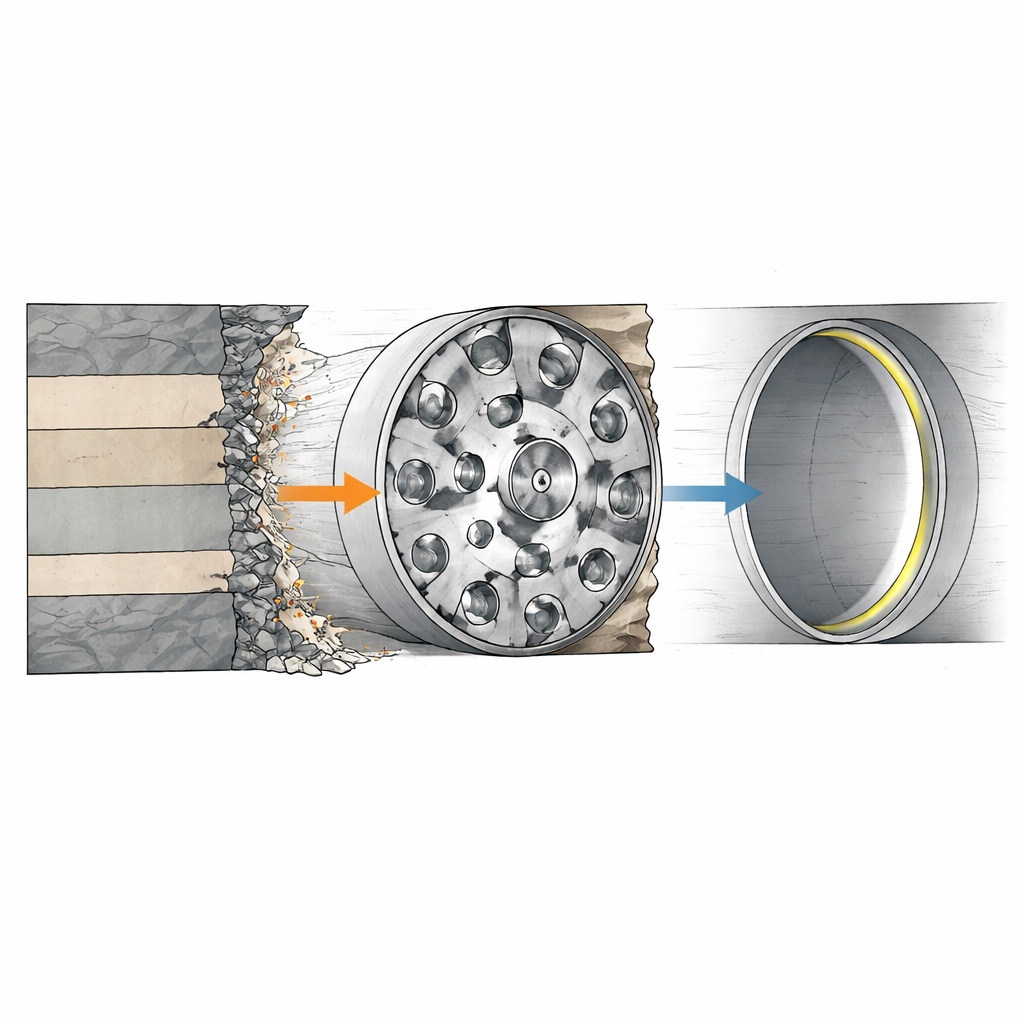

Gli autori si concentrano su un tratto di metropolitana a Chongqing, in Cina, dove il tunnel attraversa spessi e irregolari strati di arenaria e argillite. La TBM impiega dischi circolari d'acciaio, chiamati anelli taglienti, premuti con enorme forza contro il fronte di scavo. Man mano che la macchina avanza, ogni disco esercita sia una pressione che una rotolamento, schiacciando e scheggiando la roccia. Nella regione studiata, l’arenaria è particolarmente dura e abrasiva, causando rapido consumo dei cutter, frequenti variazioni geometriche al bordo del disco e maggiori fermi per manutenzione e sostituzione.

Osservare la rottura della roccia al computer

Per comprendere cosa accade dove l’acciaio incontra la pietra, i ricercatori hanno costruito un modello virtuale dettagliato di un disco TBM che preme e rotola su blocchi di arenaria e argillite. Utilizzando avanzati software agli elementi finiti, hanno simulato come si accumulano gli stress, come si innescano le cricche nel punto di contatto e come si propagano nella roccia. Le simulazioni hanno mostrato una forte concentrazione degli stress proprio sotto il bordo del cutter, con cricche interne che formano una zona di danneggiamento a forma di V che cresce e alla fine provoca il distacco di blocchi di roccia. In entrambi i tipi di roccia, la forza verso il basso, o normale, si è rivelata il principale fattore di rottura della roccia, mentre la forza di rotolamento ha avuto un ruolo minore ma comunque significativo di supporto.

Confronto tra diverse forme di cutter

Il team ha poi confrontato tre progettazioni comuni di dischi: anelli a bordo liscio, cutter a inserto a singolo bordo con una fila di denti duri e cutter a inserto a doppio bordo con due file. I dischi lisci, che distribuiscono il contatto in modo più uniforme, hanno prodotto forze più stabili e una crescita delle cricche più lenta, specialmente nell’argillite più tenera. I cutter a inserto, progettati per rocce molto dure e abrasive, concentrano il carico in piccole aree di contatto. Questo genera stress locali intensi, propagazione più rapida delle cricche e frammentazione della roccia più brusca e a scatti. Gli inserti a singolo bordo hanno mostrato forze forti e altamente fluttuanti mentre ogni dente mordeva e lasciava ripetutamente la roccia. Gli inserti a doppio bordo hanno amplificato questo effetto, generando picchi di forza ancora più elevati e reti di cricche più complesse, ma anche maggiore capacità di spezzare la roccia nell’arenaria dura.

Progettare un acciaio più resistente partendo dall’interno

Con queste conoscenze, i ricercatori si sono rivolti al materiale del cutter stesso. Sono partiti da un comune acciaio per utensili da lavoro a caldo e hanno modificato la sua chimica per bilanciare meglio durezza (per resistenza all’usura) e tenacità (per evitare fratture fragili). Aumentando leggermente il contenuto di carbonio e regolando con cura elementi di lega come cromo, molibdeno e vanadio, hanno prodotto diverse varianti di acciai candidate, quindi le hanno forgiate e tempestate in anelli taglienti a grandezza naturale. I test di laboratorio hanno mostrato che due di queste varianti combinano elevata durezza con tenacità agli urti superiore, rendendole materiali promettenti per cutter pesanti.

Armatura superficiale contro l’abrasione della roccia

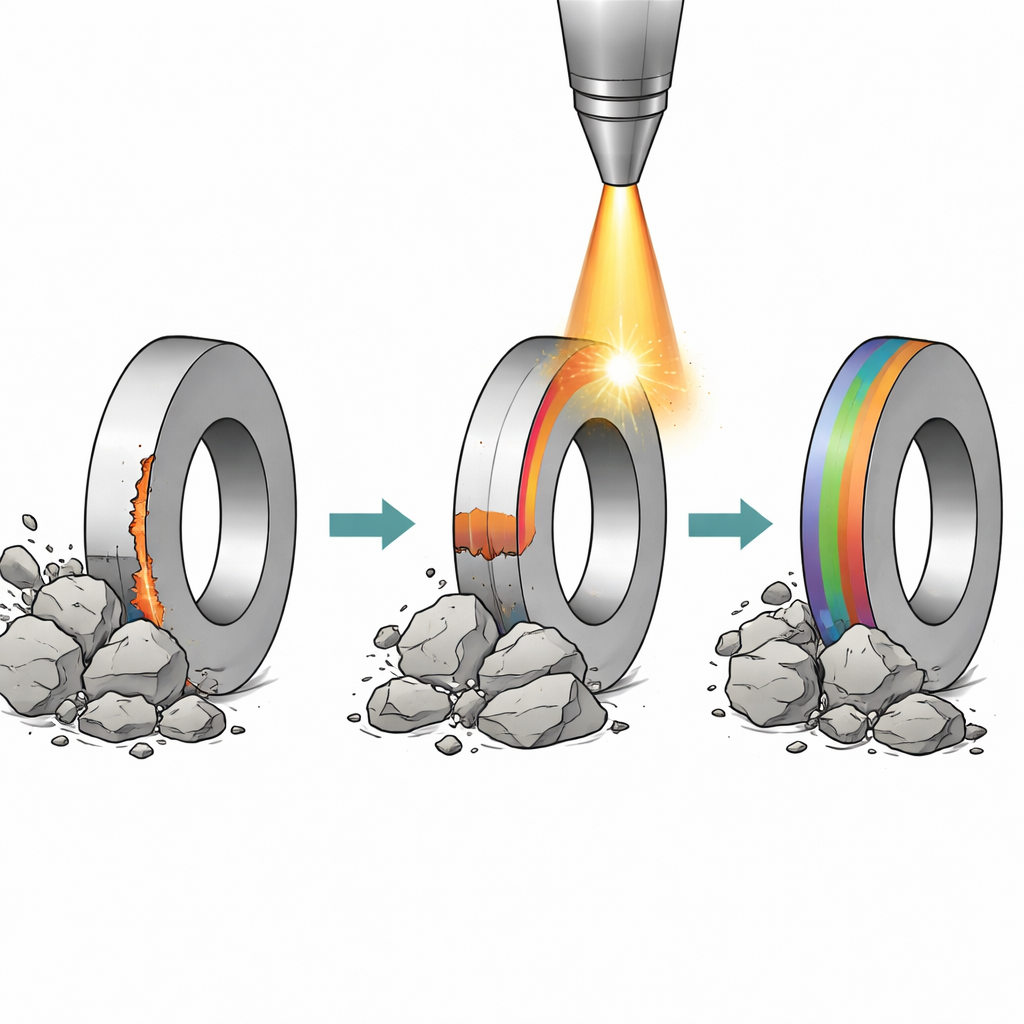

Poiché il bordo esterno dell’anello affronta le condizioni più severe, il gruppo lo ha ulteriormente rinforzato con un rivestimento speciale. Hanno utilizzato saldatura termica a plasma per fondere e legare una lega a base di nichel mescolata con particelle ceramiche molto dure sulla superficie dell’anello, creando una pelle spessa e resistente all’usura. Nei test di usura rotativa, campioni cilindrici corti ricavati da questi anelli rivestiti sono stati premuti contro arenaria e granito sotto carico. Il materiale sviluppato ha costantemente perso meno massa e ha mostrato le superfici meno danneggiate sia all’ispezione ottica sia alla microscopia elettronica. Misure con profilometro hanno confermato che le sue scanalature di usura erano circa la metà della profondità rispetto a materiali convenzionali, indicando una resistenza molto maggiore all’abrasione da particelle di roccia.

Collaudo dei nuovi cutter in gallerie reali

Infine, i nuovi cutter sono stati installati su una TBM in attività in un altro progetto metropolitano a Chongqing che attraversava anch’esso arenaria dura e argillite sabbiosa. Su centinaia di metri di scavo, i dischi migliorati non hanno mostrato cricche anomale né usura irregolare. Rispetto ai cutter standard impiegati in condizioni di terreno simili, il nuovo design ha ridotto i tassi di usura di circa un quinto e ha ridotto il numero di sostituzioni dei cutter di circa il 28%. Meno cambi di utensile hanno significato meno interruzioni, avanzamento dello scavo più regolare e costi di manutenzione inferiori.

Cosa significa per i futuri progetti sotterranei

Questo lavoro collega la fisica dettagliata della rottura della roccia al progetto pratico degli utensili. Dimostrando esattamente come si accumulano gli stress e come si propagano le cricche con diverse forme di cutter, e adattando la chimica dell’acciaio e i rivestimenti superficiali a quelle condizioni, gli autori hanno creato anelli taglienti che durano più a lungo in rocce stratificate impegnative. Per i non specialisti, la conclusione è semplice: un progetto più intelligente nella piccola zona di contatto tra acciaio e pietra può tradursi in costruzioni di tunnel più sicure, più affidabili e più economiche sotto le nostre città.

Citazione: Zhong, Z., Yang, Z., Li, X. et al. Design and performance evaluation of a novel cutter-ring material based on TBM rock-breaking mechanisms. Sci Rep 16, 8110 (2026). https://doi.org/10.1038/s41598-026-38954-1

Parole chiave: macchina perforatrice per tunnel, taglio della roccia, usura degli utensili, arenaria argillite, acciaio avanzato
