Valutazione dell’impatto dei metodi di stima della tensione a circuito aperto sulle prestazioni dell’UKF per la stima di SOC e SOH nelle batterie agli ioni di litio

Perché contano i migliori indicatore di carica

Chi guida un’auto elettrica, usa uno smartphone o dipende da un sistema di accumulo domestico si affida a un piccolo numero sullo schermo: quanta carica resta e quanto la batteria si è degradata. Dietro a quel semplice display c’è un problema di stima complesso. Questo articolo esplora un tassello chiave del problema—come modelliamo la relazione tra la tensione a riposo della batteria e il suo livello di carica—and mostra che scegliere il metodo giusto può rendere i “contatori” di bordo più veloci, più accurati e migliori nel monitorare la salute a lungo termine.

Due modi per “ascoltare” una batteria

Per stimare quanto è carica una batteria agli ioni di litio, gli ingegneri si basano su una curva che collega la tensione a circuito aperto (la tensione della batteria a riposo) allo stato di carica (SOC). Gli autori esaminano due metodi comuni per costruire questa curva. Il metodo a basso corrente (LC) carica e scarica la cella con correnti molto piccole in modo che la tensione misurata sia vicina al valore di riposo. Questa procedura è semplice ma tende a smussare variazioni brusche nella curva. Il metodo a corrente incrementale (IC), al contrario, applica brevi impulsi di corrente a molti livelli di carica, separati da periodi di riposo. Questo richiede più lavoro sperimentale ma cattura dettagli più fini laddove la tensione varia rapidamente con la carica, che si rivela cruciale per una stima precisa.

Collegare le curve a stimatori intelligenti

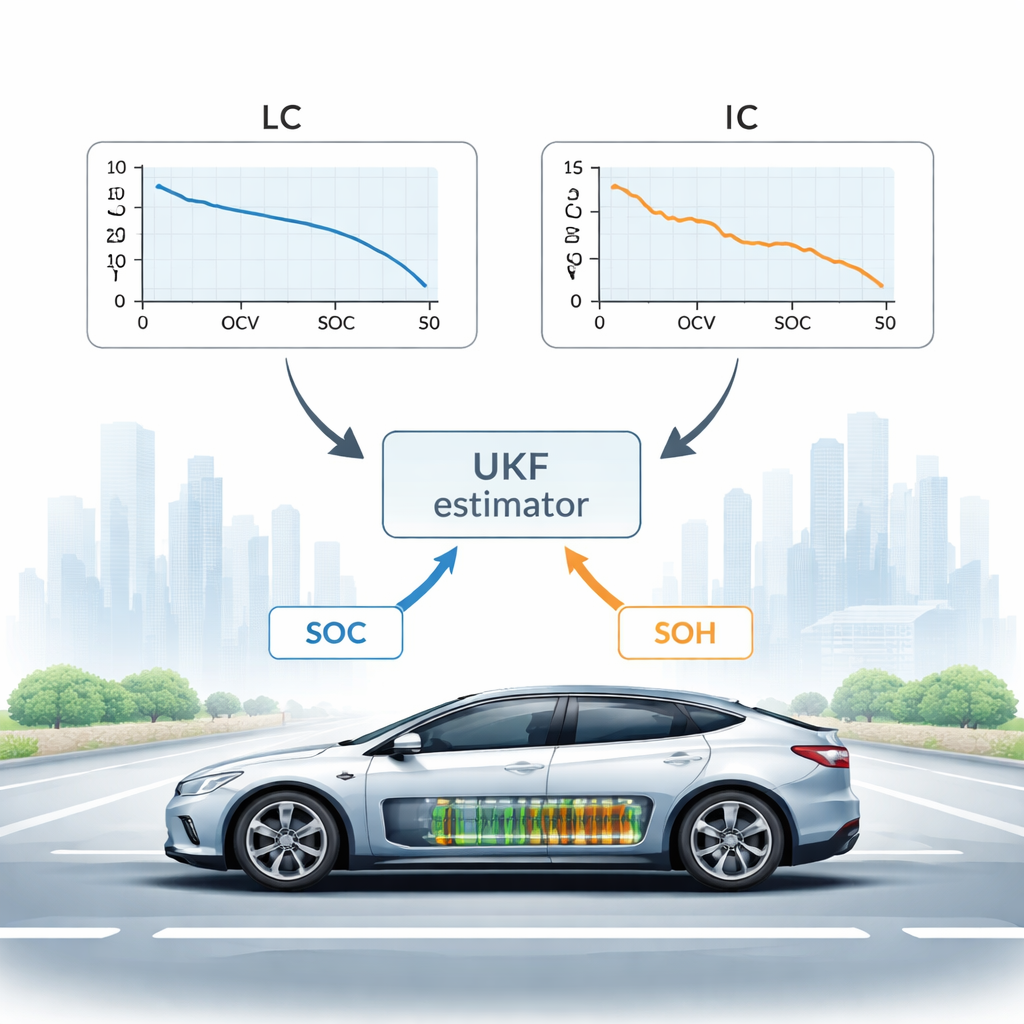

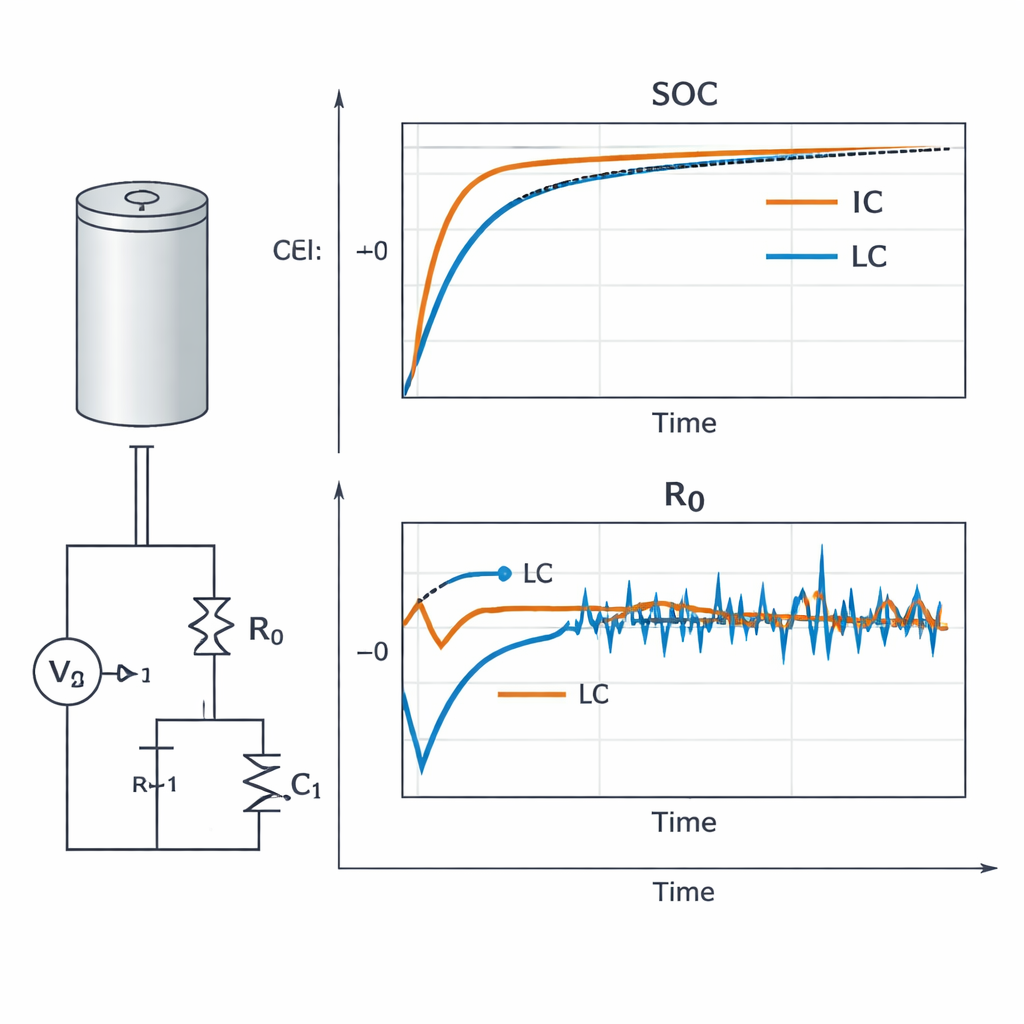

I sistemi di gestione delle batterie moderni usano sempre più spesso algoritmi di stima avanzati, come l’Unscented Kalman Filter (UKF), per inferire in tempo reale grandezze nascoste come SOC e lo stato di salute (SOH). Gli autori combinano questi algoritmi con un modello elettrico “a circuito equivalente” semplice ma molto usato per una cella: una sorgente di tensione dipendente dal SOC, una resistenza serie principale e un ramo resistore-condensatore che cattura gli effetti transitori. In questo modello inseriscono la curva tensione–carica basata su LC oppure su IC e poi verificano quanto ciascuna versione permetta all’UKF di seguire il SOC e la resistenza serie R0, che usano come indicatore pratico dell’invecchiamento.

Test in condizioni di guida reali

Invece di basarsi solo su cicli di laboratorio tranquilli, lo studio mette alla prova il modello con un profilo di guida molto dinamico simile a quello automobilistico noto come FUDS. La corrente cambia rapidamente tra carica, scarica e coasting, rispecchiando da vicino il traffico urbano. Utilizzando dataset pubblici della NASA e del repository CALCE, i ricercatori mostrano prima che capacità e resistenza interna della batteria cambiano insieme su molti cicli, a supporto dell’idea che R0 sia un utile indicatore di salute. Poi fanno girare l’UKF con entrambe le curve tensione–carica, confrontando le stime di SOC, la tensione terminale prevista e la R0 stimata rispetto a un modello di riferimento dettagliato usando misure standard di errore sull’intero percorso di guida.

Stime più rapide e più pulite con dettagli più fini

I risultati favoriscono chiaramente il metodo IC più dettagliato. Quando l’UKF parte con incertezze casuali, la curva basata su IC produce errori medi più bassi nel SOC e una migliore ricostruzione della tensione della batteria, mantenendo lo stesso carico computazionale della versione LC. Quando gli autori danno intenzionalmente al filtro un grande errore iniziale nel SOC—avviandolo al 65% quando la batteria è in realtà all’80%—il contrasto è netto: con la curva IC la stima ritorna al valore corretto in meno di dieci passi temporali; con la curva LC serve più di 200 passi. Questo comportamento si ricollega a un’idea semplice: dove la curva tensione–carica ha pendenza maggiore, piccoli scostamenti di tensione contengono più informazione, così il filtro può correggere il SOC in modo più deciso.

Leggere l’invecchiamento della batteria in tempo reale

Per la stima dello stato di salute, l’UKF ricostruisce continuamente la resistenza interna R0 a partire dalla corrente e dalla tensione misurate. Gli autori quindi levigano questo segnale con una media mobile ed esaminano la sua tendenza a lungo termine. Con la curva LC la resistenza stimata salta e oscilla, specialmente sotto rapidi cambi di corrente, anche se la vera resistenza fisica non può variare così in fretta. Tale rumore numerico potrebbe causare falsi allarmi in un sistema reale di gestione della batteria. Con la curva IC, la R0 evolve in modo molto più regolare e con una tendenza lievemente crescente e più realistica, offrendo un quadro più pulito dell’invecchiamento graduale senza perdere reattività ai cambiamenti reali.

Cosa significa questo per le batterie di tutti i giorni

In termini semplici, lo studio mostra che una mappa tensione–carica più informativa rende il cervello del sistema di gestione della batteria più intelligente. Usare la curva basata su corrente incrementale permette all’UKF di trovare rapidamente il vero livello di carica, resistere a cattive ipotesi iniziali e tracciare la resistenza interna in modo stabile sotto profili di guida reali. Poiché lo sforzo aggiuntivo ricade principalmente nella caratterizzazione di laboratorio una tantum piuttosto che nel calcolo a bordo, i produttori possono adottare l’approccio IC senza rendere più complessa l’elettronica di batteria. Il vantaggio è stime dell’autonomia più affidabili, funzionamento più sicuro e una migliore capacità di allerta precoce sul degrado delle batterie in veicoli elettrici e altri dispositivi di accumulo energetico.

Citazione: Mikhak-Beyranvand, M., Salehi, M. & Mohammadkhani, M.A. Assessing the impact of open-circuit voltage estimation methods on UKF performance for lithium-ion battery SOC and SOH estimation. Sci Rep 16, 7605 (2026). https://doi.org/10.1038/s41598-026-38846-4

Parole chiave: batterie agli ioni di litio, stima dello stato di carica, monitoraggio dello stato di salute della batteria, filtro di Kalman, batterie per veicoli elettrici
