Ottimizzazione CFD e validazione sperimentale del design di un separatore supersonico con swirl a iniezione angolare per una disidratazione efficiente dei gas

Perché asciugare il gas ad alta velocità conta

Il gas naturale e persino l'aria ordinaria contengono di solito minuscole goccioline d'acqua. In tubazioni e impianti di trattamento quella umidità può gelare formando tappi, corrodere i metalli e sprecare energia. I sistemi di essiccazione attuali sono ingombranti, costosi e spesso richiedono prodotti chimici. Questo studio esplora un approccio molto più compatto: un "separatore supersonico" che spinge il gas attraverso un ugello sagomato a velocità superiori a quella del suono, raffreddandolo in una frazione di secondo così che il vapore acqueo si condensi e possa essere espulso dalla forza centrifuga. Gli autori combinano avanzate simulazioni al computer con esperimenti di laboratorio per mostrare come progettare questo dispositivo in modo che funzioni nella pratica.

Un piccolo tornado dentro un tubo

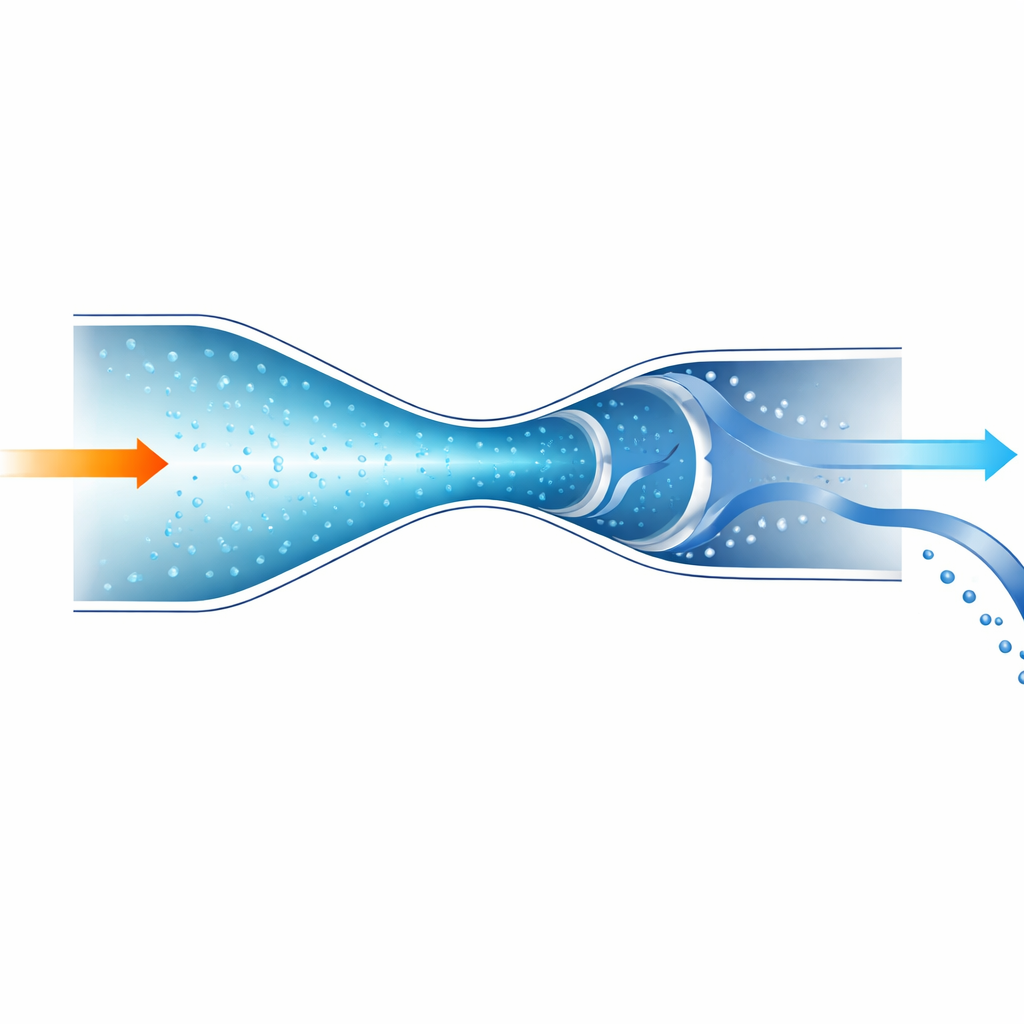

Il separatore di base assomiglia a un tubo metallico liscio che si restringe bruscamente e poi si allarga di nuovo, una forma nota come ugello di Laval. Quando gas umido ad alta pressione è forzato attraverso questo ugello, accelera a velocità supersoniche e si raffredda drasticamente in pochi centimetri, facendo sì che il vapore acqueo si trasformi in goccioline microscopiche. Per rimuovere queste goccioline, il gas deve anche ruotare come un tornado in miniatura, in modo che la forza centrifuga spinga il liquido più denso verso la parete, dove può essere raccolto. Versioni precedenti di questa tecnologia o non raffreddavano abbastanza il gas, o generavano il moto vorticoso con alette interne che causavano grandi perdite energetiche e non separavano completamente le goccioline.

Progettare il nucleo freddo

Il team ha prima utilizzato la fluidodinamica computazionale, un metodo numerico per simulare il flusso dei fluidi, per affinare la forma dell'ugello stesso. Hanno confrontato diversi profili a parete liscia e lunghezze per le sezioni convergenti e divergenti, nonché differenti geometrie per il diffusore a valle che aiuta a recuperare la pressione. Un particolare contorno noto come profilo Witoszynski nella parte convergente, combinato con un'espansione lineare delicata e un semplice diffusore lineare, ha prodotto il raffreddamento più profondo e uniforme. Le temperature del gas sono scese ben al di sotto dei -50 gradi Celsius, per un tempo sufficiente alla formazione e alla crescita delle goccioline, mantenendo il dispositivo relativamente compatto e limitando le perdite per attrito.

Generare swirl senza parti in movimento

Il raffreddamento da solo non basta; senza moto vorticoso, la maggior parte delle goccioline semplicemente esce con il gas. I ricercatori hanno testato due modi per aggiungere rotazione. Nell'approccio "attivo", un insieme di sottili alette è posto nel flusso e lo costringe a ruotare, un po' come le palette fisse di una turbina. Nell'approccio "passivo", un tubo laterale inietta gas nella condotta principale con un angolo poco pronunciato, creando rotazione senza ostacoli solidi. Tramite simulazioni, gli autori hanno variato sistematicamente l'angolo delle alette, il loro numero, spessore, lunghezza e, per il concetto ad iniezione, l'angolo di iniezione. Hanno valutato non solo quante goccioline venivano catturate, ma anche quanto raffreddamento si manteneva e quanta portata di gas poteva passare. Il miglior design con alette raggiungeva elevate prestazioni complessive di separazione ma disturbava comunque il flusso e sottraeva parte della capacità di raffreddamento.

Un semplice ingresso angolato si rivela il migliore

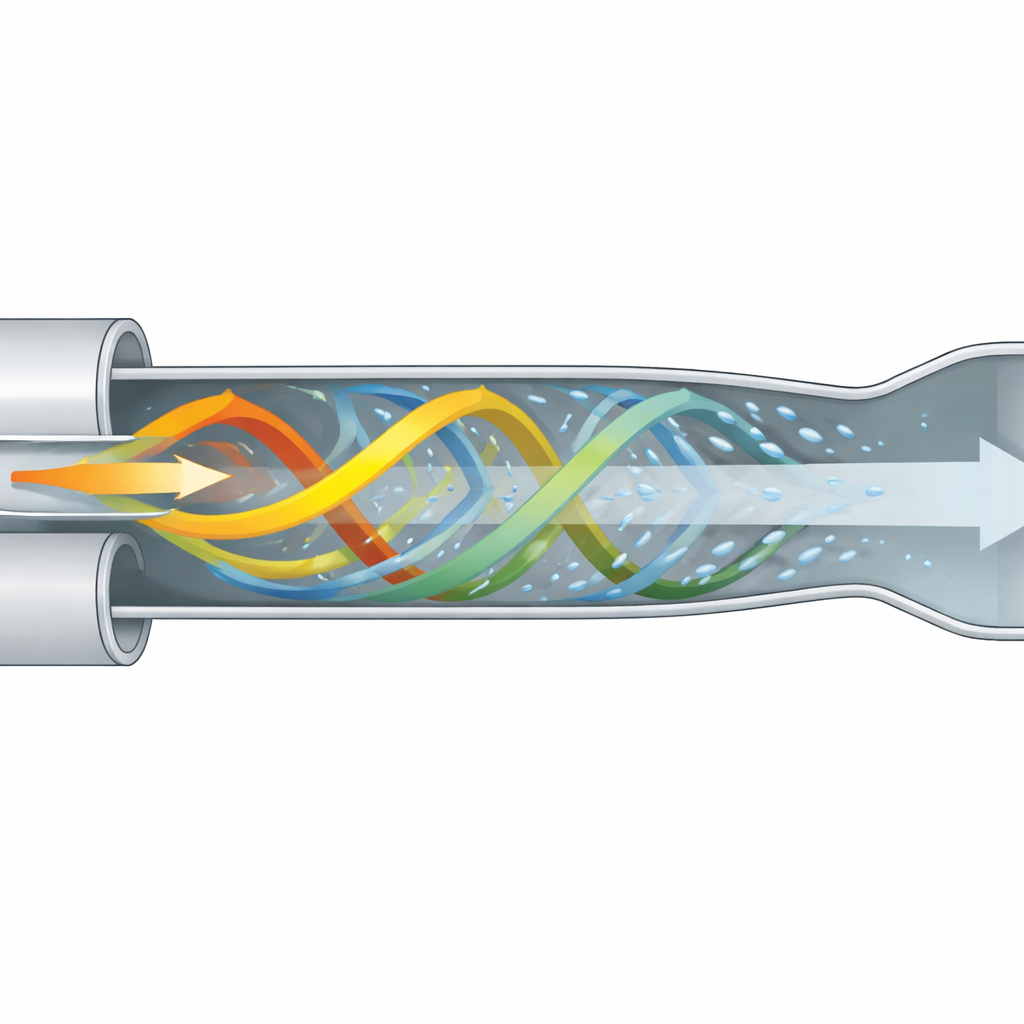

La soluzione più efficace è stata lo "swirler ad iniezione angolare" passivo. Qui, una singola presa laterale immette gas nella condotta principale con un angolo di circa 15 gradi. Questo getto laterale avvolge il flusso principale, instaurando un forte moto vorticoso prima che il flusso raggiunga la gola ristretta. Nelle simulazioni, questo progetto ha combinato un forte raffreddamento con elevate forze centrifughe, raggiungendo un'efficienza complessiva di separazione delle goccioline di circa l'83 percento per dimensioni tipiche delle gocce, e valori ancora maggiori per gocce più grandi. Fondamentalmente, lo faceva mantenendo il dispositivo privo di componenti interni fragili, migliorandone la robustezza meccanica e semplificandone la fabbricazione.

Mettere il progetto alla prova

Per confermare che il dispositivo funzionasse fuori dal computer, il team ha costruito un prototipo in scala di laboratorio utilizzando aria umidificata in un serbatoio dedicato. Video ad alta velocità hanno mostrato che, con lo swirler ad iniezione angolare installato, le goccioline in un flusso d'ingresso bifase venivano rapidamente spinte verso la parete, formando un film liquido che defluiva attraverso la presa del liquido, mentre l'uscita del gas portava aria visibilmente più secca. Test separati con aria umida satura (monofase) hanno dimostrato che il rapido raffreddamento dell'ugello poteva effettivamente creare goccioline dal vapore e poi rimuoverle, dimostrando sia un forte potere refrigerante sia un'alta efficienza di raccolta. Misure di temperatura non a contatto con laser lungo la parete esterna corrispondevano da vicino ai campi di temperatura simulati, supportando l'accuratezza del modello e confermando che il gas all'interno raggiungeva temperature molto basse.

Cosa significa per il trattamento dei gas futuro

Per un non specialista, il messaggio chiave è che è possibile asciugare flussi gassosi molto rapidamente usando solo variazioni di pressione e una sagomatura intelligente delle tubazioni, senza parti mobili o additivi chimici. Sintonizzando la forma dell'ugello e aggiungendo una semplice presa laterale angolata per generare swirl, gli autori mostrano che le goccioline d'acqua possono condensare e venire scagliate fuori dal flusso in millisecondi e su scale pratiche. Pur avendo gli esperimenti attuali utilizzato aria invece di gas naturale e coperto un intervallo di pressione limitato, i risultati indicano asciugatori compatti ed energeticamente efficienti che potrebbero un giorno sostituire o integrare le unità convenzionali ingombranti negli impianti di trattamento del gas, nei sistemi di pretrattamento dell'aria e in altri contesti industriali.

Citazione: Shoghl, S.N., Pazuki, G., Farhadi, F. et al. CFD-based optimization and experimental validation of supersonic separator design with angular injection swirler for efficient gas dehydration. Sci Rep 16, 7984 (2026). https://doi.org/10.1038/s41598-026-38777-0

Parole chiave: separatore supersonico, disidratazione dei gas, separazione delle goccioline, flusso vorticoso, dinamica dei fluidi computazionale
