Sensori di gas a sensibilità ultra‑alta che sfruttano onde superficiali di tipo Bloch in un cristallo fotonico unidimensionale metallo‑dielettrico

Perché osservare film sottili può rivelare gas invisibili

L’industria moderna, il monitoraggio climatico e la sanità richiedono tutti di individuare rapidamente e con affidabilità tracce di gas. Dal rilevamento di piccole perdite in condotte di idrogeno al controllo della qualità dell’aria nelle camere sterili, anche minime variazioni nella composizione gassosa possono fare la differenza. Questo articolo presenta un nuovo modo di costruire sensori ottici per gas in grado di notare variazioni estremamente piccole nel modo in cui un gas devia la luce, senza fare affidamento su materiali fragili o lenti, sfruttando onde luminose speciali legate alla superficie in una pila ingegnerizzata di strati ultra­sottili.

Guidare la luce lungo una superficie costruita con cura

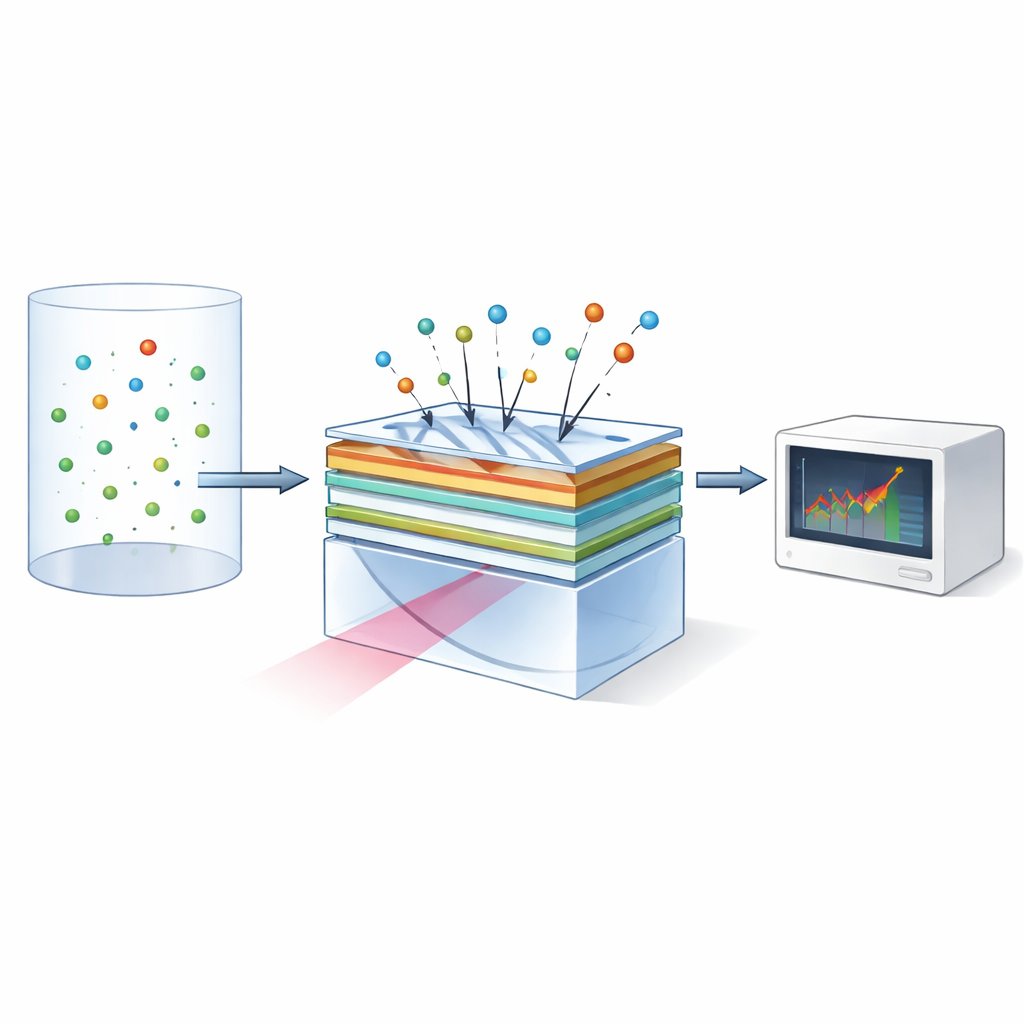

L’idea centrale è guidare la luce lungo la superficie esterna di un cristallo artificiale composto da strati ripetuti di due materiali—biossido di titanio e oro—su una base di vetro. Disposti in un preciso schema unidimensionale, questi strati formano ciò che i fisici chiamano un cristallo fotonico, che controlla come la luce può propagarsi al suo interno. Al confine esterno, dove questa pila incontra il gas da misurare, certe onde luminose preferiscono viaggiare lungo la superficie invece di attraversarla o riflettersi. Gli autori chiamano queste onde “onde superficiali di tipo Bloch” e esse producono taccature molto nette nella luce riflessa a colori specifici che dipendono in modo sensibile dal gas circostante.

Trasformare gli spostamenti cromatici in informazioni sul gas

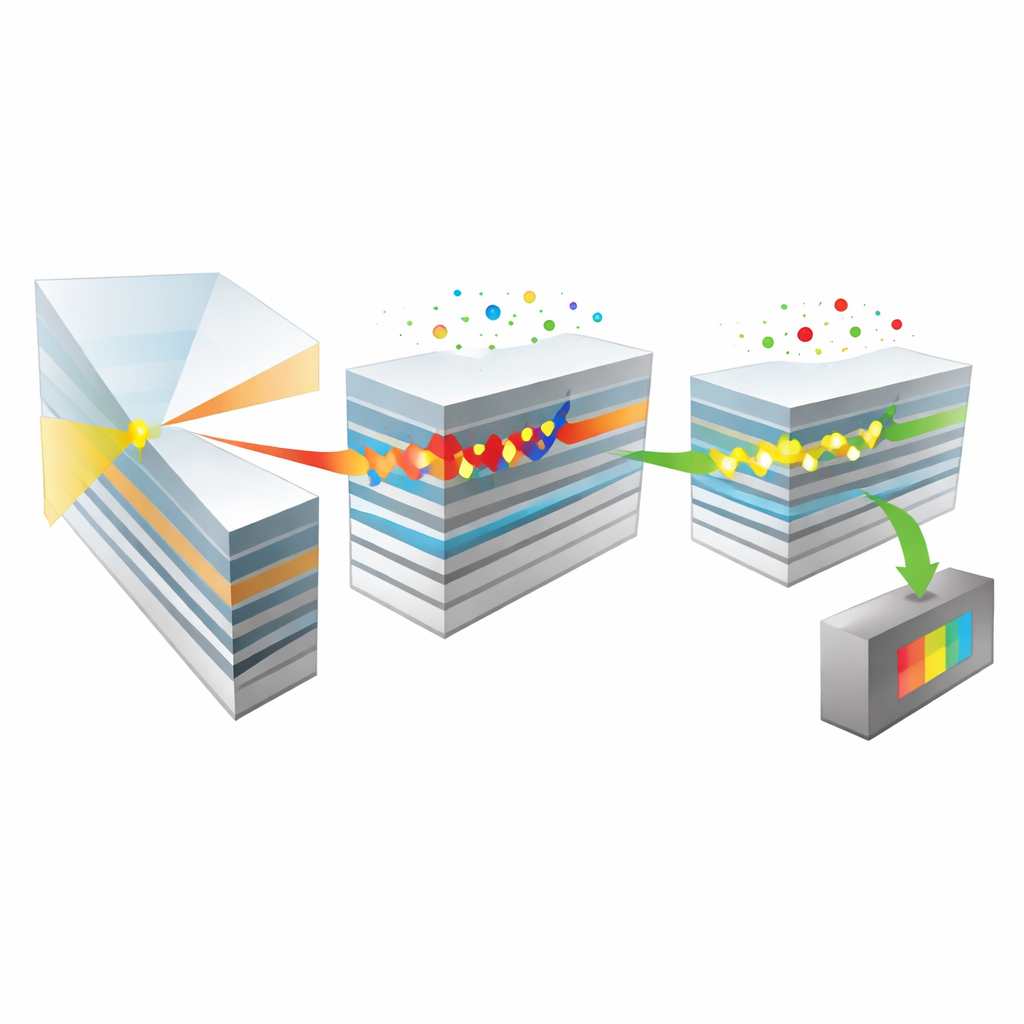

Per leggere queste onde superficiali, il gruppo usa un classico montaggio a prisma nel quale luce bianca è inviata attraverso un blocco di vetro verso la pila stratificata con un angolo scelto con cura. La maggior parte dei colori viene riflessa intensamente, ma a un colore molto stretto l’onda superficiale viene eccitata e la luce viene catturata nella struttura multilayer, creando un’intensa e profonda tacca nello spettro riflesso. Quando il gas attorno alla superficie cambia leggermente—modificando il proprio indice di rifrazione anche di poche parti per milione—questa tacca si sposta su un altro colore. Monitorando quel minuscolo spostamento cromatico con uno spettrometro, il sensore può dedurre come è cambiato il gas.

Progettare gli strati per rafforzare le onde superficiali

I ricercatori hanno esplorato in modo sistematico come lo spessore e il numero degli strati di biossido di titanio e di oro plasmino il comportamento di queste onde superficiali. Utilizzando strumenti di modellazione ottica consolidati, hanno calcolato quanto la luce si confini vicino alla superficie e quanto penetri nel gas. Hanno scoperto che l’aggiunta di sottili strati metallici aumenta notevolmente il contrasto nelle proprietà ottiche tra gli strati, il che a sua volta restringe la risonanza e intensifica il campo elettrico proprio all’interfaccia con il gas. La messa a punto dello spessore dell’oro e del numero di coppie ripetute ha permesso loro di ottenere tacche estremamente strette nello spettro riflesso, un ingrediente chiave sia per l’elevata sensibilità sia per misurazioni precise.

Spingere la sensibilità verso variazioni minute

Con progetti di strati ottimizzati, gli autori prevedono che il loro sensore possa rilevare variazioni dell’indice di rifrazione—essenzialmente, quanto un gas devia la luce—nell’intervallo rilevante per gas reali come l’azoto. Per una configurazione, il colore della tacca si sposta fino a 10.900 nanometri per unità di variazione dell’indice di rifrazione, e per un design modificato questo sale fino a 28.000. Combinato con la risoluzione di uno spettrometro realistico, ciò si traduce nella capacità di rilevare cambiamenti dell’indice di rifrazione di soli pochi parti per milione. La loro figura di merito, che combina quanto la tacca si sposta con quanto è stretta e profonda, eguaglia o supera molti dei migliori sensori ottici per gas pubblicati, evitando al contempo strutture altamente porose che possono rallentare la risposta.

Cosa significa questo per i sensori di gas futuri

In termini semplici, lo studio dimostra che impilando strati metallici e simili al vetro nel modo giusto è possibile costruire una superficie ottica robusta e compatta che reagisce in modo deciso anche a piccole variazioni del gas circostante. La luce che scivola lungo questa superficie si comporta come una pelle sensibile al tocco, il cui schema cromatico rivela minime variazioni nell’aria sovrastante. Poiché la struttura non si basa su porosità fragili e funziona per più polarizzazioni della luce, promette un rilevamento veloce e robusto in ambienti difficili. Con ulteriori perfezionamenti e l’aggiunta di materiali bidimensionali avanzati, questo approccio potrebbe sostenere una nuova generazione di sensori di gas ultra‑sensibili per il monitoraggio ambientale, la sicurezza industriale e le misure scientifiche.

Citazione: Gryga, M., Chylek, J., Ciprian, D. et al. Ultra-high sensitivity gas sensors employing Bloch-like surface waves in a metal-dielectric one-dimensional photonic crystal. Sci Rep 16, 7921 (2026). https://doi.org/10.1038/s41598-026-38689-z

Parole chiave: rilevamento dei gas, sensori ottici, cristalli fotonici, onde superficiali, indice di rifrazione
