Controllo a caduta adattivo basato sul headroom per la regolazione della tensione DC e della potenza attiva in una rete MTDC con integrazione di energie rinnovabili

Mantenere le luci accese in un futuro rinnovabile

Man mano che una quota maggiore di elettricità proviene da parchi eolici e solari lontani dalle città, le società elettriche fanno sempre più affidamento su “autostrade” in corrente continua ad alta tensione (HVDC) per trasferire quell’energia in modo efficiente. Ma quando le nuvole oscurano un impianto solare o si verifica un guasto in una stazione di conversione, le variazioni improvvise di potenza possono destabilizzare queste reti DC e, nel peggior caso, scatenare blackout. Questo articolo presenta un modo più intelligente per le stazioni di conversione HVDC di ripartire automaticamente il carico e mantenere stabili le tensioni, anche quando la rete subisce disturbi rilevanti.

Perché le autostrade dell’energia DC richiedono una guida attenta

Le linee a lunga distanza odierne spesso utilizzano collegamenti HVDC costruiti con convertitori a sorgente di tensione (VSC). Quando più di questi collegamenti sono connessi tra loro, formano una rete DC multi-terminale (MTDC) che può raccogliere energia da più siti rinnovabili e alimentare simultaneamente diverse reti in corrente alternata. Questa configurazione promette flessibilità ed efficienza, ma introduce anche una sfida di controllo: ogni convertitore deve decidere, istante dopo istante, quanta potenza immettere o assorbire affinché la tensione DC comune rimanga entro limiti di sicurezza. Il tradizionale “controllo a caduta” permette a ciascuna stazione di regolare la propria potenza in base alla tensione DC misurata, evitando la necessità di comunicazioni veloci tra le stazioni. Tuttavia, in grandi disturbi—come la perdita improvvisa di un parco eolico o un guasto a un convertitore—questa regola semplice può spingere alcuni convertitori oltre la loro capacità nominale e provocare pericolose oscillazioni della tensione DC.

Limitazioni dei controlli intelligenti esistenti

I ricercatori hanno proposto strategie di controllo più avanzate, dai controllori gerarchici ai metodi predittivi di modello e al cosiddetto controllo a caduta variabile (VDC). Molti di questi metodi assumono ancora capacità nominali fisse per i convertitori: decidono in anticipo quanto ciascuna stazione debba contribuire al bilanciamento della rete. Alcuni schemi più recenti cercano di migliorare introducendo il “headroom” — la capacità inutilizzata di un convertitore — ma spesso si concentrano solo su un lato del sistema (per esempio il lato raddrizzatore che raccoglie energia dalle rinnovabili), oppure fanno affidamento su reti di comunicazione che possono guastarsi durante i guasti. Di conseguenza, quando si verifica un grande disturbo, la condivisione della potenza può essere disomogenea e le tensioni DC possono comunque superare o scendere al di sotto dei limiti di sicurezza.

Un nuovo approccio: usare l’headroom su entrambi i lati

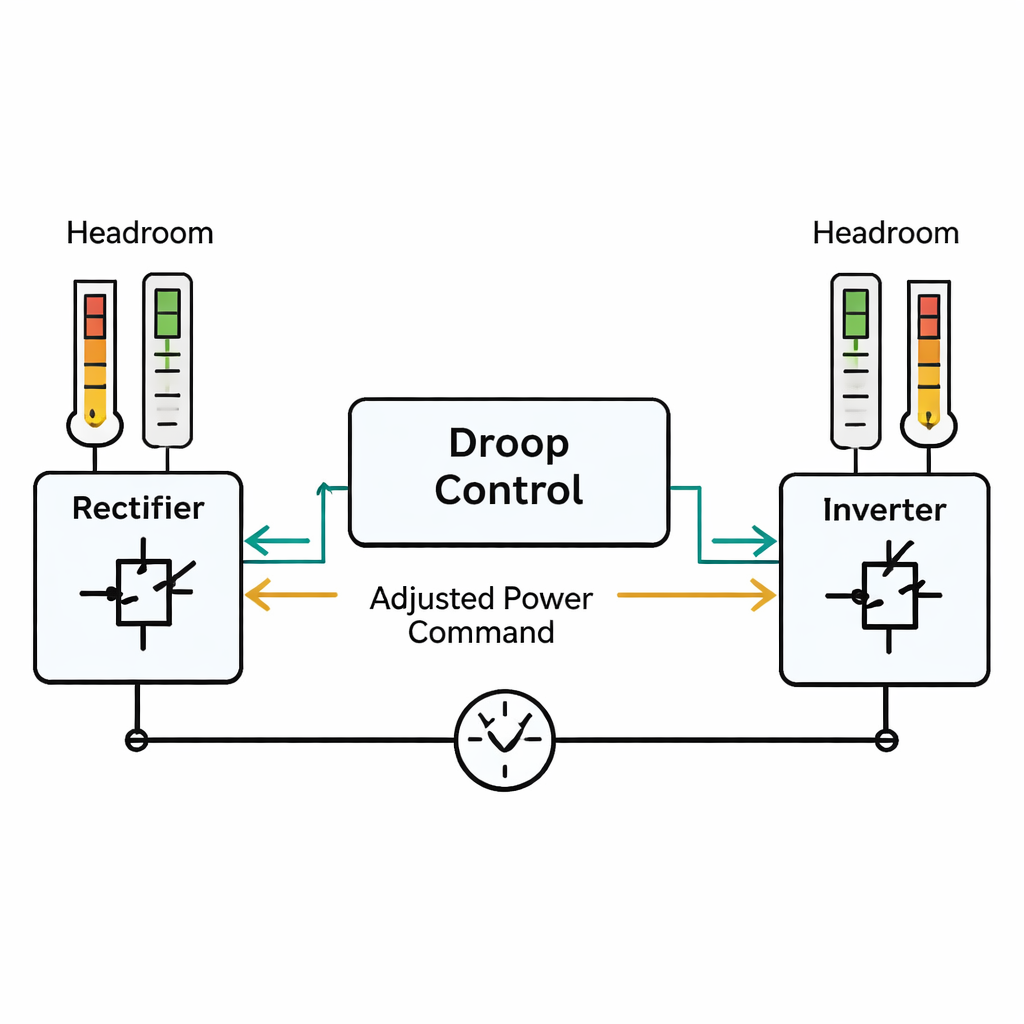

Gli autori propongono un controllo a caduta adattivo basato sull’headroom, o HR-ADC, che considera la capacità residua di ciascun convertitore come un input chiave per la sua reazione alle variazioni di tensione DC. In termini semplici, ogni raddrizzatore (che immette potenza nella rete DC) e ogni inverter (che estrae potenza) verifica costantemente quanto è distante dai propri limiti. Quel valore di “headroom” viene quindi impiegato per adattare il coefficiente di caduta—il fattore che converte una deviazione di tensione in una variazione della potenza erogata. I convertitori con più capacità disponibile assumono automaticamente una quota maggiore del bilanciamento, mentre quelli vicino ai limiti riducono il loro contributo. Questa regolazione avviene localmente in ogni stazione, usando soltanto le proprie misure, perciò il metodo non dipende da collegamenti di comunicazione veloci né da una stazione “master” centralizzata.

Testare l’idea in una rete elettrica virtuale

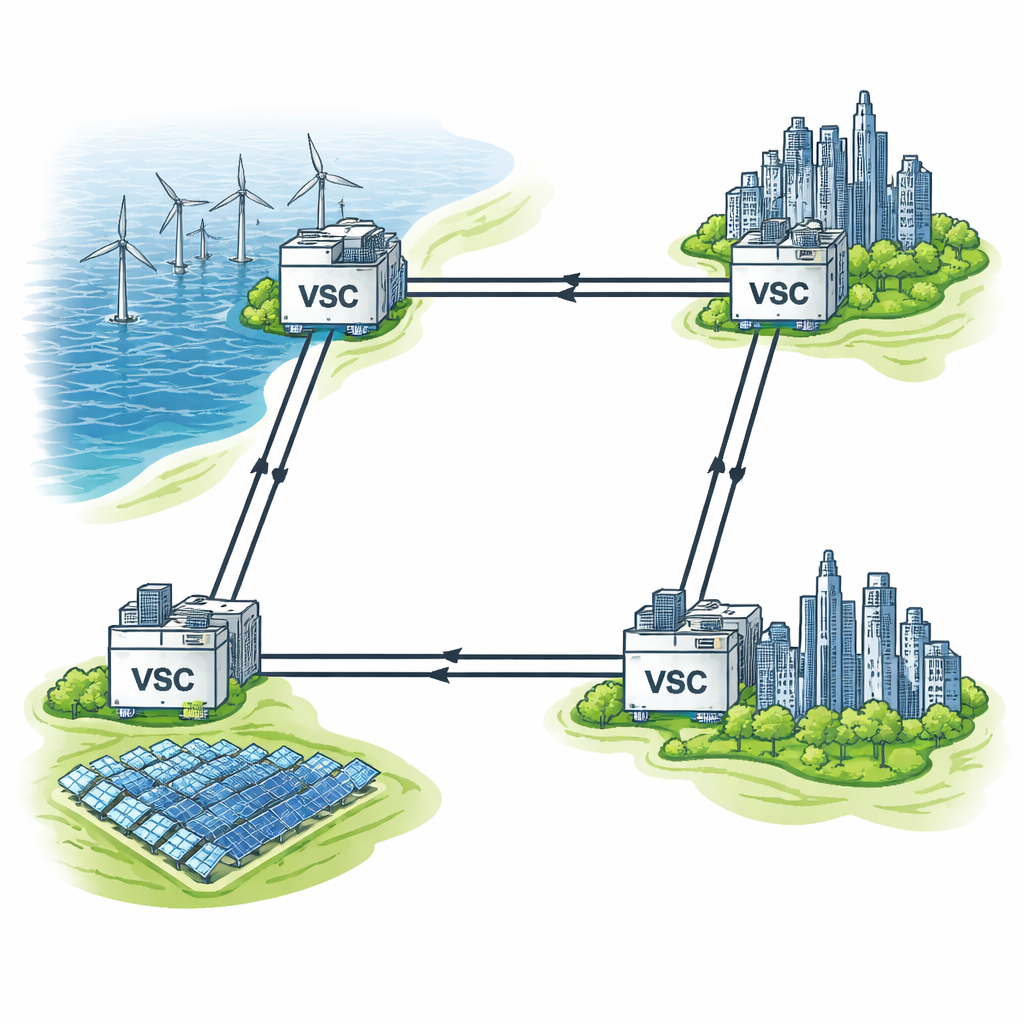

Per valutare il comportamento del nuovo controllo, il team ha costruito un modello al computer dettagliato di una rete MTDC a quattro terminali operante a ±400 kilovolt. Due terminali rappresentano sorgenti rinnovabili: un parco eolico e un grande impianto solare. Gli altri due sono collegati a reti AC convenzionali. I ricercatori hanno confrontato l’HR-ADC proposto con un controllo a caduta variabile standard mediante una serie di test severi: interruzioni improvvise di ciascun convertitore e guasti ai terminali delle stazioni eoliche, solari e lato rete. In quasi tutti gli scenari, lo schema convenzionale ha spinto alcuni convertitori al limite o oltre la loro potenza nominale, causando l’innalzamento delle tensioni DC oltre le soglie di sicurezza—talvolta fino a 500 kilovolt o più. Al contrario, l’HR-ADC ha automaticamente modificato le modalità operative e ridistribuito la potenza in base all’headroom disponibile, mantenendo la tensione DC più vicina alla banda target ed evitando gravi sovraccarichi.

Cosa significa una tensione DC stabile per gli utenti comuni

Lo studio mostra che rispettando l’headroom di ciascun convertitore e permettendo loro di reagire autonomamente, l’HR-ADC può rendere le reti DC che trasportano energia rinnovabile più robuste rispetto a guasti e variazioni di potenza improvvise. Per i non esperti, il messaggio chiave è che questo metodo di controllo aiuta a prevenire quei picchi di tensione e quei sovraccarichi degli apparati che possono propagarsi e causare blackout. Pur dipendendo ancora da stime ragionevolmente accurate della capacità residua di ciascuna stazione, e pur non essendo ancora ottimizzato per obiettivi come la minimizzazione delle perdite, offre già un modo pratico per rendere più affidabili futuri hub eolici offshore e corridoi solari. In breve, una condivisione più intelligente del carico sulle nostre “autostrade” DC potrebbe rendere un sistema energetico a prevalenza rinnovabile sia più pulito sia più affidabile.

Citazione: Jiang, ZH., Raza, A., Ye, YD. et al. Headroom based adaptive droop control for regulating DC voltage and active power in MTDC grid with integrated renewable energy. Sci Rep 16, 7703 (2026). https://doi.org/10.1038/s41598-026-38678-2

Parole chiave: HVDC, rete DC multi-terminale, integrazione delle rinnovabili, controllo dei convertitori, stabilità di rete
