Antenna MIMO miniaturizzata a doppia banda con elevato guadagno e isolamento per applicazioni mm-wave

Perché le antenne piccole contano per i telefoni del futuro

Per offrire i download ultraveloci e lo streaming fluido promessi dal 5G e oltre, i nostri dispositivi devono comunicare su segnali a frequenze molto elevate, le cosiddette «onde millimetriche». Questi segnali possono trasportare grandi quantità di dati ma decadono rapidamente e sono facilmente bloccati da muri, mani o persino dalla pioggia. Questo articolo descrive un nuovo modulo antenna molto piccolo, abbastanza compatto da entrare nei dispositivi tascabili, che aiuta telefoni e altri apparecchi a mantenere connessioni 5G forti e affidabili a queste frequenze esigenti.

Inserire più prestazioni in meno spazio

I ricercatori hanno cercato di progettare un sistema di antenne potente e allo stesso tempo estremamente compatto. Il modulo finito misura soltanto 15 per 15 millimetri e meno di un millimetro di spessore — approssimativamente l’ingombro di un’unghia — e contiene comunque quattro antenne separate che possono lavorare in collaborazione. Il progetto è pensato per due bande chiave mm-wave del 5G attorno a 30 e 38 gigahertz, parte della cosiddetta gamma FR2 utilizzata per collegamenti multi-gigabit. Nonostante le dimensioni, il modulo raggiunge una forte amplificazione del segnale (guadagni intorno a 8 dB) e mantiene l’interazione indesiderata tra le quattro antenne molto bassa, cosa cruciale quando più elementi sono così vicini tra loro.

Molte «orecchie» che ascoltano contemporaneamente

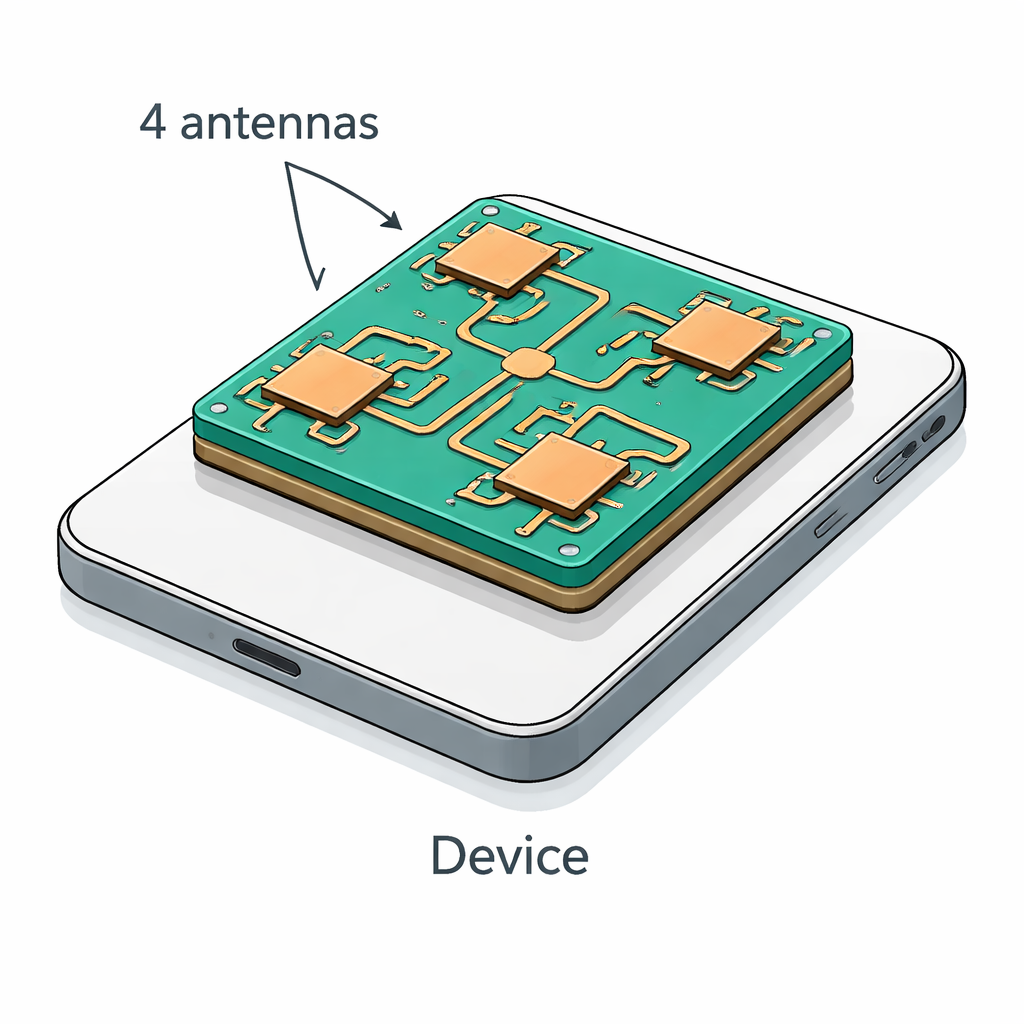

Usare più antenne in un unico dispositivo — noto come multiple-input multiple-output, o MIMO — permette a un telefono di comportarsi come se avesse molte «orecchie» e «bocche» per le onde radio. Questo aumenta le velocità di trasmissione dei dati e rende i collegamenti più affidabili in ambienti reali complessi. Tuttavia, quando le antenne sono vicine, possono interferire tra loro, degradando il segnale anziché migliorarlo. La disposizione del team posiziona quattro antenne identiche agli angoli di una scheda quadrata realizzata con un materiale circuitale a bassa perdita. Un’accurata separazione, combinata con una forma intelligente per ciascuna antenna, mantiene la dispersione di segnale tra di esse oltre i 25 decibel al di sotto del segnale principale, il che significa che ogni elemento riceve in gran parte il proprio canale senza essere sovrastato dai vicini.

Plasmare le correnti per coprire due bande chiave

Ogni antenna è realizzata come un motivo piano in rame con slot e strisce annidate che guidano le correnti elettriche lungo percorsi diversi. Nella banda inferiore a 30 gigahertz la corrente scorre lungo un percorso più lungo attorno alle parti esterne del motivo, comportandosi come una «filo radio» leggermente più lungo accordato su quella frequenza. Nella banda superiore a 38 gigahertz la corrente privilegia un anello più corto creato da slot e strisce interne. Regolando poche lunghezze critiche in questa geometria a labirinto, i progettisti possono collocare le due bande operative esattamente dove servono i sistemi 5G, senza ricorrere a strutture aggiuntive ingombranti che aumenterebbero costo e dimensioni.

Dalla simulazione ai test nel mondo reale

Per confermare che l’idea funziona anche fuori dal computer, il team ha costruito un prototipo su una scheda circuitale standard e lo ha misurato con apparecchiature di laboratorio di precisione. I risultati misurati hanno coinciso strettamente con le simulazioni: le antenne hanno mostrato una forte risposta nelle bande previste, sono rimaste ben adattate all’hardware radio tipico e hanno mantenuto un alto isolamento tra le porte. Valutate con metriche MIMO standard, il modulo ha mostrato una somiglianza estremamente bassa tra i segnali ricevuti dalle diverse antenne, un guadagno di diversità quasi ideale attorno a 10 decibel e solo una piccola perdita nella capacità teorica di trasporto dati del canale wireless. In termini pratici, ciò significa che il modulo può supportare più flussi di dati ad alta velocità senza interferire con se stesso.

Cosa significa per i dispositivi wireless di tutti i giorni

Per i non specialisti, il messaggio principale è che questo lavoro concentra un potente front-end 5G a due bande e quattro antenne in uno spazio grande più o meno come una moneta, mantenendo al contempo le antenne libere da reciproche interferenze. Un modulo di questo tipo potrebbe essere integrato in smartphone, piccole stazioni base o unità montate su veicoli per offrire connessioni più veloci e affidabili nelle città affollate o all’interno degli edifici. Combinando dimensioni ridotte, elevato guadagno e comportamento multi-antenna robusto, il progetto indica la direzione per dispositivi 5G e forse 6G futuri in grado di spostare enormi quantità di dati senza necessitare di hardware ingombrante.

Citazione: Gayathri, R., Kavitha, K., Rajesh Kumar, D. et al. Miniaturized dual-band MIMO antenna with high gain and isolation for mm-wave applications. Sci Rep 16, 7402 (2026). https://doi.org/10.1038/s41598-026-38609-1

Parole chiave: onde millimetriche 5G, antenna MIMO, progetto di antenna compatta, wireless a doppia banda, array ad alto guadagno
