Migliorare l’avviamento e la coppia nelle VAWT Darrieus tramite un nuovo semplice gurney flap

· Torna all'indice

Far funzionare l27energia eolica nelle brezze leggere

Molte comunitE0, soprattutto nelle zone rurali, convivono con venti troppo deboli o troppo variabili perché le turbine standard attuali funzionino bene. Questo articolo esplora un semplice dispositivo aggiuntivo per un tipo di turbina meno noto, la turbina eolica ad asse verticale, per aiutarla ad avviarsi piF9 facilmente e a generare piF9 potenza con venti leggeri. Rimodellando con cura il bordo posteriore di ogni pala, gli autori mostrano che piccoli dispositivi passivi possono aumentare in modo significativo le prestazioni senza motori, sensori o controlli complessi.

PerchE9 le turbine verticali faticano ad avviarsi

A differenza delle turbine a elica familiari che sono orientate direttamente verso il vento, le turbine ad asse verticale ruotano come una giostra e possono catturare il vento da qualsiasi direzione. Questo le rende interessanti per cittE0 affollate, piccole aziende agricole e sistemi ibridi solare-eolici dove il vento cambia spesso. La loro debolezza, tuttavia, E8 il povero autoavviamento: con venti bassi o rafficosi possono restare ferme a meno che non vengano spinte inizialmente. Lo studio si concentra su una forma di pala ampiamente utilizzata, chiamata NACA 0015, e indaga come semplici modifiche al bordo di uscita possano migliorare la capacitE0 della turbina di avviarsi da sola e continuare a produrre energia in modo efficiente su un ampio intervallo di velocitE0 del vento.

Figure 1
Figura 1.

Piccole cerniere e linguette con grandi effetti

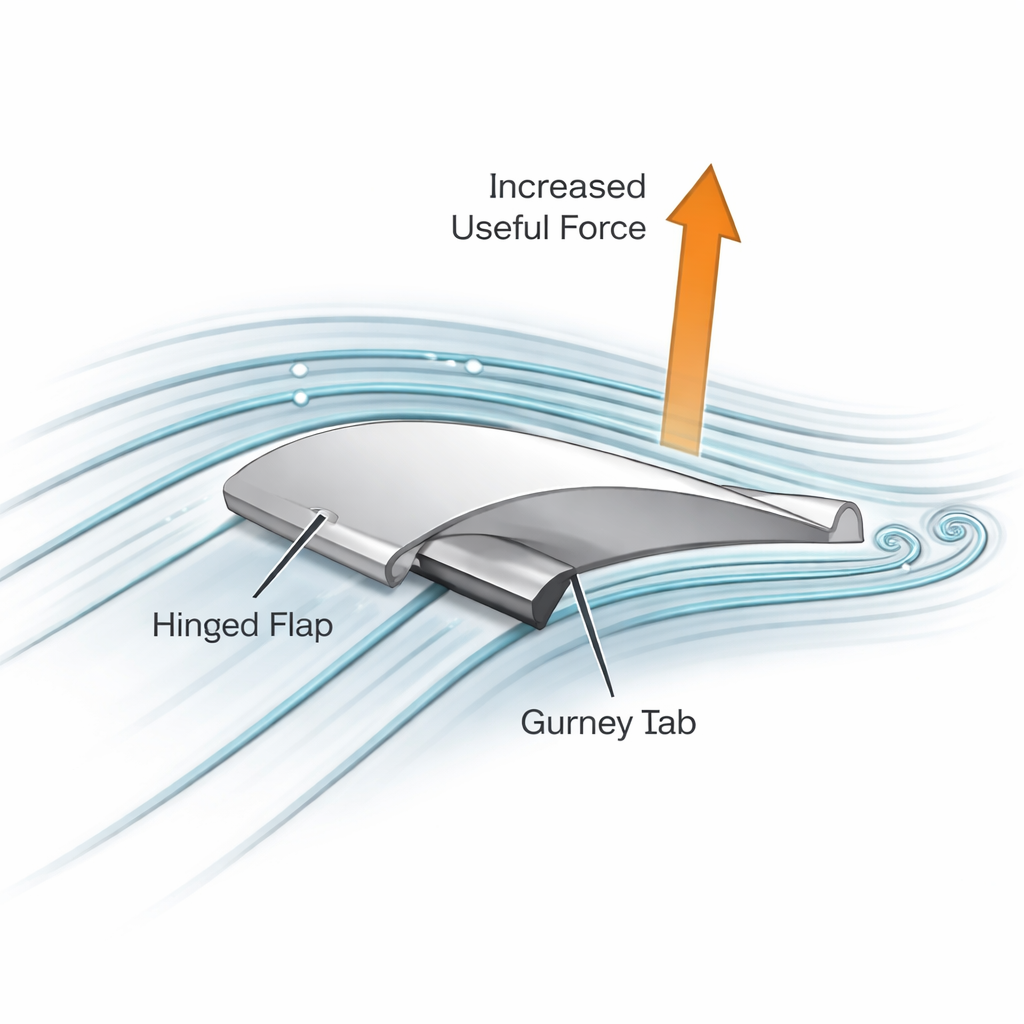

I ricercatori hanno testato tre tipi di aggiunte al bordo di uscita: un flap semplice (una piccola estensione articolata), un Gurney flap (una minuscola linguetta fissa sul retro della pala) e un ibrido che combina entrambi. Utilizzando simulazioni al computer avanzate del flusso dE2aria intorno alla turbina e poi costruendo un prototipo di un metro, hanno esaminato come questi dispositivi modificano la coppia (la forza di torsione che fa girare lE2albero) e la produzione di potenza. Provando diverse posizioni e angolazioni del flap, e differenti dimensioni e orientamenti della linguetta, hanno cercato una configurazione che funzionasse in modo affidabile sia con venti deboli che piF9 forti, il tutto senza parti mobili o controlli elettronici.

Il progetto vincente per lE2uso quotidiano

Tra tutte le opzioni, il piF9 efficace E8 risultato essere un flap semplice posizionato a metE0 della corda della pala (essenzialmente a mezza profonditE0) e inclinato di 10 gradi. Questa modesta piega fa comportare la pala come se fosse piF9 curva, esercitando maggiore spinta sullE2aria che la attraversa e ritardando il punto in cui il flusso si distacca e si verifica lo stallo. A rapporti di velocitE0 punta-bordo molto bassi—condizioni tipiche dellE2avviamento con venti leggeri—questa configurazione ha aumentato la coppia media di circa il 30E22D40 percento e la produzione di potenza di circa il 40 percento rispetto a una pala non modificata. Fondamentale, ha fatto questo mantenendo la resistenza aerodinamica, la forza indesiderata che rallenta la rotazione, sotto controllo anche quando la turbina girava piF9 velocemente.

Figure 2
Figura 2.

Quando la complessitE2 aggiuntiva smette di aiutare

Il progetto ibrido flapE2ADlinguetta ha mostrato inizialmente numeri interessanti: in certi punti di funzionamento a bassa velocitE0 ha spinto i guadagni di efficienza leggermente oltre quelli del solo flap semplice. Ma quei guadagni avevano un costo. A velocitE0 di rotazione piF9 elevate, la linguetta aggiuntiva generava scie piF9 vorticosi dietro la pala, aumentando la resistenza e riducendo le prestazioni. Le simulazioni hanno mostrato che oltre un intervallo di velocitE0 moderato, lE2efficienza del design ibrido decadereva, a volte sottoperformando anche rispetto alla pala di base piF9 semplice. Al contrario, il flap semplice a metE0 corda ha continuato a fornire miglioramenti stabili e prevedibili su quasi lE2intero intervallo di funzionamento testato.

Dal computer al test sul campo

Per verificare se i guadagni simulati si sarebbero manifestati nellE2aria reale, il team ha stampato in 3D pale con e senza il flap ottimizzato e le ha montate su una piccola turbina ad asse verticale. I test allE2aperto con vento naturale hanno mostrato che, a una velocitE0 del vento di 5,5 metri al secondo, la turbina con flap girava circa il 51 percento piF9 velocemente della versione non modificata. Pur essendo questi esperimenti pensati per verificare tendenze piuttosto che misurare la potenza assoluta, lE2incremento consistente della velocitE0 di rotazione supporta fortemente i risultati delle simulazioni e suggerisce che il progetto E8 pronto per lE2uso pratico in sistemi piccoli e isolati dalla rete.

Cosa significa questo per gli utenti di energia quotidiani

Per i lettori non esperti di aerodinamica, il messaggio chiave E8 semplice: aggiungendo una piccola piega fissa al bordo posteriore di ogni pala, gli autori hanno trovato un modo a basso costo per aiutare le turbine ad asse verticale ad avviarsi da sole e a sfruttare meglio i venti leggeri e variabili. Il progetto raccomandato—un flap a metE0 della pala inclinato di 10 gradi—offre un buon equilibrio tra maggiore avviamento, efficienza piF9 alta e facilità di produzione. Combinazioni piF9 complicate di flap e linguetta possono essere utili in condizioni molto specifiche, ma il flap semplice si distingue come la scelta piF9 solida e pratica per turbine rurali di piccola scala e installazioni solare-eoliche ibride che devono funzionare in modo affidabile senza attenzione costante.

Citazione: Eltayeb, W., Somlal, J., SirElkhatim, M. et al. Enhancing start-up and torque in Darrieus VAWTs through a novel plain gurney flap design. Sci Rep 16, 7136 (2026). https://doi.org/10.1038/s41598-026-38485-9

Parole chiave: turbina eolica ad asse verticale, turbina eolica autoavviante, flap bordo d27uscita, energia eolica rurale, energia eolica su piccola scala
