Caratteristiche della propagazione delle fratture nei piani di stratificazione dello scisto in zone strutturalmente complesse

Crepe che scelgono la loro strada

Quando gli ingegneri fratturano rocce scistose profonde per liberare il gas naturale, sperano che le fratture si estendano in fogli alti e continui, aprendo quanto più volume di roccia possibile. Ma in molti giacimenti reali, specialmente nel vasto sito di Fuling in Cina, le fratture si torcono, si arrestano e deviano lateralmente lungo sottili livelli interni della roccia. Questo studio analizza perché le fratture si comportano in modo anomalo e come comprendere questi percorsi nascosti possa aiutare a produrre più gas con meno pozzi e meno spreco d’acqua.

Rocce stratificate con debolezze nascoste

Lo scisto non è un blocco uniforme di pietra. È composto da innumerevoli piani di stratificazione sottili—strati microscopici depositatisi in milioni di anni—intrecciati con bande di roccia più dure e più tenere. In zone strutturalmente complesse questi strati minuti interagiscono con intercalazioni più spesse creando un vero e proprio labirinto geologico. Gli autori si concentrano sulla Formazione Longmaxi nel sud-ovest della Cina, dove queste caratteristiche sono particolarmente sviluppate. In aree come il giacimento di Fuling, intercalazioni resistenti e piani di stratificazione possono arrestare la crescita verticale delle fratture, limitando il volume di roccia raggiungibile da un singolo pozzo. La domanda centrale è: in quali condizioni le fratture idrauliche attraversano dritto questo labirinto e quando invece vengono deviate lateralmente lungo piani deboli?

Osservare la crescita delle crepe in laboratorio

Per studiare da vicino il comportamento delle fratture, il team ha condotto test controllati di flessione a tre punti su campioni scistosi a forma di semidisco prelevati da affioramenti. Ogni campione conteneva una piccola tacca iniziale e piani di stratificazione orientati a angoli specifici—0°, 30°, 60° o 90°—rispetto alla direzione del carico. Utilizzando una videocamera ad alta velocità e una tecnica chiamata correlazione digitale delle immagini, hanno monitorato come piccoli puntini di superficie si muovevano mentre la roccia si deformava e infine si rompeva. I test hanno mostrato che la tenacità alla frattura dello scisto—la difficoltà nel far propagare una crepa—può variare di circa un fattore 2,4 a seconda dell’orientamento della stratificazione. Quando i piani di stratificazione erano allineati come superfici deboli (90°), le crepe tendevano a scorrere lungo di esse per taglio; quando la stratificazione era meno favorevole, la roccia opponeva una maggiore resistenza alla frattura e falliva in modo più diretto, per trazione.

Angoli che guidano la crepa

Gli esperimenti hanno anche rivelato che l’angolo di stratificazione agisce come un volante che dirige il percorso delle crepe. I campioni con stratificazione a 0° (strati orizzontali, carico verticale) mostravano piccoli zigzag ma restavano approssimativamente diritti. A 30°, le fratture si piegavano ripetutamente nei piani di stratificazione per poi ritornare verso la direzione del carico, producendo deviazioni locali complesse ma solo una modesta deviazione complessiva. A 60°, i piani di stratificazione esercitavano l’effetto di guida più intenso: le crepe venivano canalizzate principalmente lungo la direzione degli strati, mostrando la maggiore deviazione netta dalla verticale. A 90°, con il carico parallelo allo stratificazione, le fratture tornavano a propagarsi quasi dritte. Questi comportamenti sono stati quantificati usando misure separate della deflessione locale massima e della variazione complessiva di direzione, confermando che angoli di stratificazione intorno a 30°–60° producono lo scorrimento più marcato.

Simulare fratture in serbatoi reali

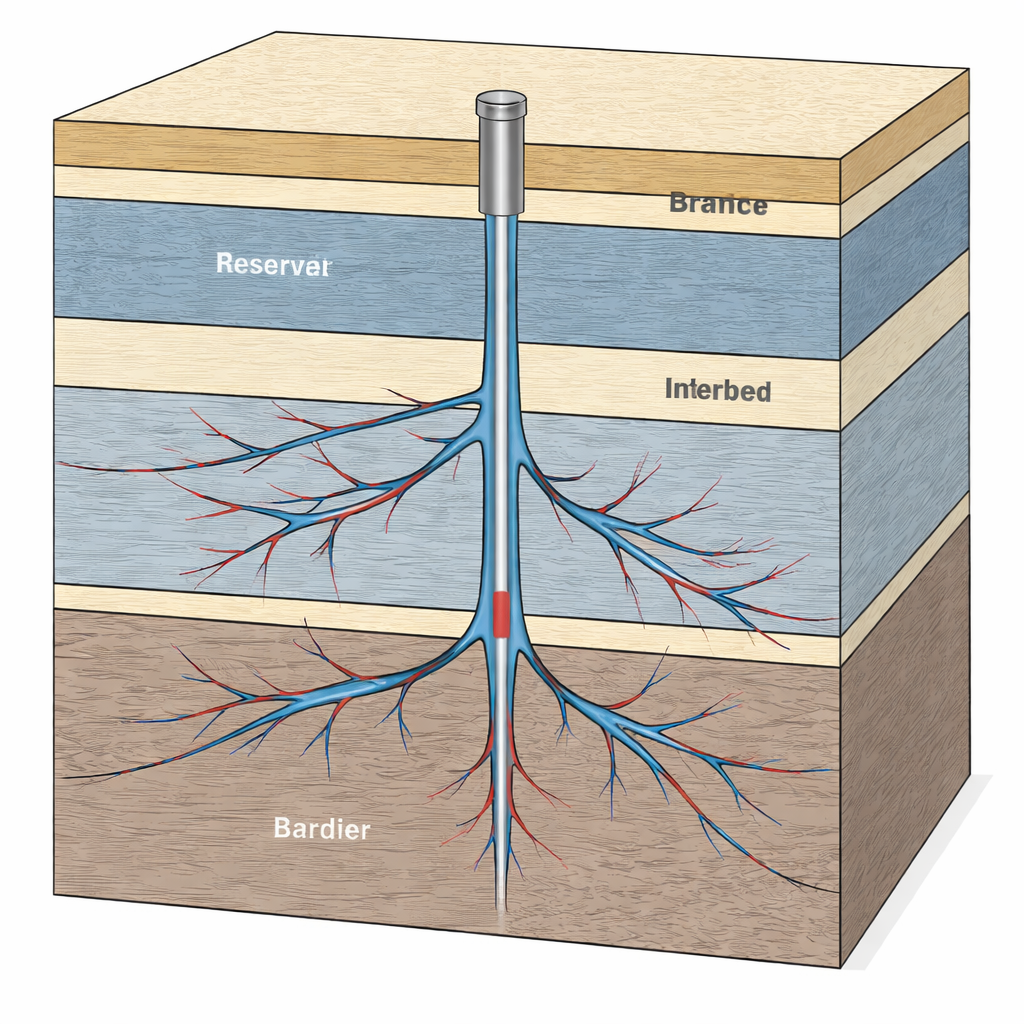

I test di laboratorio catturano il comportamento su piccola scala, ma gli ingegneri devono sapere cosa succede in serbatoi reali alti decine di metri. I ricercatori hanno quindi costruito un modello numerico di un sistema scistoso stratificato, includendo sottili intercalazioni, strati barriera più rigidi sopra e sotto, e piani di stratificazione rappresentati da elementi coesivi speciali che possono aprirsi, scorrere e trasmettere la pressione del fluido. Il modello accoppia lo stato di sforzo nella roccia, il flusso di fluido all’interno delle fratture e la perdita di fluido nella roccia circostante. Variando sistematicamente l’angolo di stratificazione e le principali tensioni in sito, hanno simulato come le fratture idrauliche si innescano in un punto di iniezione, crescono verticalmente e poi o attraversano gli strati oppure si piegano e si propagano lungo i piani di stratificazione.

Differenze di sforzo che aiutano o ostacolano

Le simulazioni mostrano che angolo di stratificazione e contrasti di sforzo controllano congiuntamente l’altezza e la deviazione delle fratture. Quando la stratificazione è quasi orizzontale (0°), le fratture possono crescere fino all’intera altezza del serbatoio con poca deviazione. Man mano che la stratificazione si inclina verso 45°–75°, le fratture vengono fortemente deviate lungo gli strati e la loro estensione verticale si riduce, connettendo meno volume di roccia. Aumentare la differenza di sforzo verticale tra serbatoio e intercalazione tende a raddrizzare le fratture, sopprimendo lo scorrimento per taglio e semplificando la loro geometria. Al contrario, incrementare il contrasto di sforzi orizzontali rende più difficile per le fratture attraversare le intercalazioni: le crepe diventano più strette, vengono intrappolate più facilmente e spesso si diffondono lateralmente lungo la stratificazione invece che verso l’alto. Anche le variazioni della rigidezza delle intercalazioni sono importanti—strati moderatamente più rigidi possono aiutare le fratture a salire, ma strati molto rigidi accumulano pressione e resistono a un’ulteriore crescita.

Lezioni pratiche per la produzione di gas

Per i non specialisti, il messaggio principale è che le fratture idrauliche nello scisto non seguono semplicemente la via di minor resistenza; rispondono in modo sottile agli angoli degli strati interni e a come gli sforzi variano tra le unità rocciose. Nella Formazione Longmaxi e in giacimenti simili, angoli di stratificazione attorno a 45°–60° e forti contrasti di sforzi orizzontali sono particolarmente efficaci nel intrappolare le fratture in fasce verticali strette. Riconoscendo queste condizioni e adattando la posizione dei pozzi, i programmi di pompaggio e i progetti di trattamento, gli ingegneri possono prevedere meglio la traiettoria delle fratture, evitare di sprecare sforzi su strati che non si apriranno e sfruttare più efficientemente il gas di scisto in rocce stratificate e complesse.

Citazione: Liu, X., Zhao, L., Li, S. et al. Fracture propagation characteristics in shale bedding planes within structurally complex zones. Sci Rep 16, 7593 (2026). https://doi.org/10.1038/s41598-026-38432-8

Parole chiave: gas di scisto, fratturazione idraulica, piani di stratificazione, propagazione delle fratture, serbatoi stratificati
