Previsione computazionale delle caratteristiche del grano durante i processi di friction stir mediante un modello meccanicistico di ricristallizzazione dinamica discontinua

Perché blocchi costitutivi più piccoli rendono più forti le giunzioni metalliche

Gli aerei, le automobili e gli impianti energetici moderni si affidano sempre più a un metodo di giunzione in stato solido chiamato friction stir processing e friction stir welding per ottenere giunzioni robuste e affidabili. In questi processi, uno utensile rotante mescola il metallo senza fonderlo, creando una banda di materiale fortemente lavorato con una trama interna molto fine. Quella trama interna — la dimensione e la disposizione dei microscopici “grani” all’interno del metallo — controlla quanto sarà resistente, duro e duraturo il giunto. Questo articolo introduce un nuovo metodo computazionale per prevedere come tali grani si formano ed evolvono nel rame durante il friction stir processing, così gli ingegneri possono progettare giunzioni migliori sullo schermo prima di tagliare il metallo.

Mescolare il metallo come se fosse miele denso

Nel friction stir processing, un perno e una spalla rotanti vengono infilati in una piastra metallica e poi spostati lungo di essa, proprio come un cacciavite che gira spinto attraverso miele denso. L’intenso attrito e la deformazione generano calore e costringono il metallo a fluire intorno all’utensile secondo uno schema complesso. Questa combinazione di alta temperatura, elevata deformazione e rapido tasso di deformazione innesca una ristrutturazione dei grani interni del metallo, spezzando i grani grandi in grani più piccoli e modificando la disposizione dei difetti chiamati dislocazioni. Gli esperimenti hanno mostrato che questo raffinamento dei grani può aumentare in modo significativo resistenza e durezza, ma ottenere la combinazione esatta di proprietà richiede un controllo preciso della struttura interna, che è difficile da misurare direttamente durante un processo così rapido e localizzato.

Limiti del metodo empirico e dei modelli più semplici

I ricercatori hanno usato sia esperimenti sia modelli computazionali precedenti per comprendere il friction stir processing. Sebbene gli esperimenti rivelino chiari legami tra le condizioni di processo, la dimensione del grano e le proprietà meccaniche, sono dispendiosi in termini di tempo, costosi e limitati nella loro capacità di seguire con precisione i cambiamenti di temperatura e deformazione all’interno della zona stirrata. Sul versante della modellazione, metodi come le reti neurali e formule semplici possono stimare la dimensione media dei grani, ma spesso ignorano la fisica sottostante di come i grani si formano effettivamente e crescono. Approcci più sofisticati che seguono i singoli grani in dettaglio — come le simulazioni phase-field o Monte Carlo — catturano la fisica ma sono così onerosi dal punto di vista computazionale da risultare impraticabili per modellare un’intera saldatura o una passata di lavorazione.

Un ponte basato sulla fisica tra flusso di calore e microstruttura

Gli autori costruiscono un nuovo quadro computazionale che trova un equilibrio tra realismo fisico ed efficienza. Innanzitutto sviluppano un modello tridimensionale di trasferimento di calore e di flusso del materiale per il friction stir processing di rame ad alta purezza. Questo modello tratta il metallo fluente come un fluido denso e deformabile e risolve le equazioni governanti per prevedere temperatura, deformazione e velocità di deformazione in tutto il pezzo. Validano questa parte del modello confrontando le storie termiche previste con misure prese da termocoppie incorporate in vere piastre di rame lavorate, trovando un eccellente accordo nei valori di picco della temperatura e nei tassi di raffreddamento. Queste storie termiche e di deformazione previste servono quindi come input per un secondo modello che descrive come i grani evolvono sotto quelle condizioni.

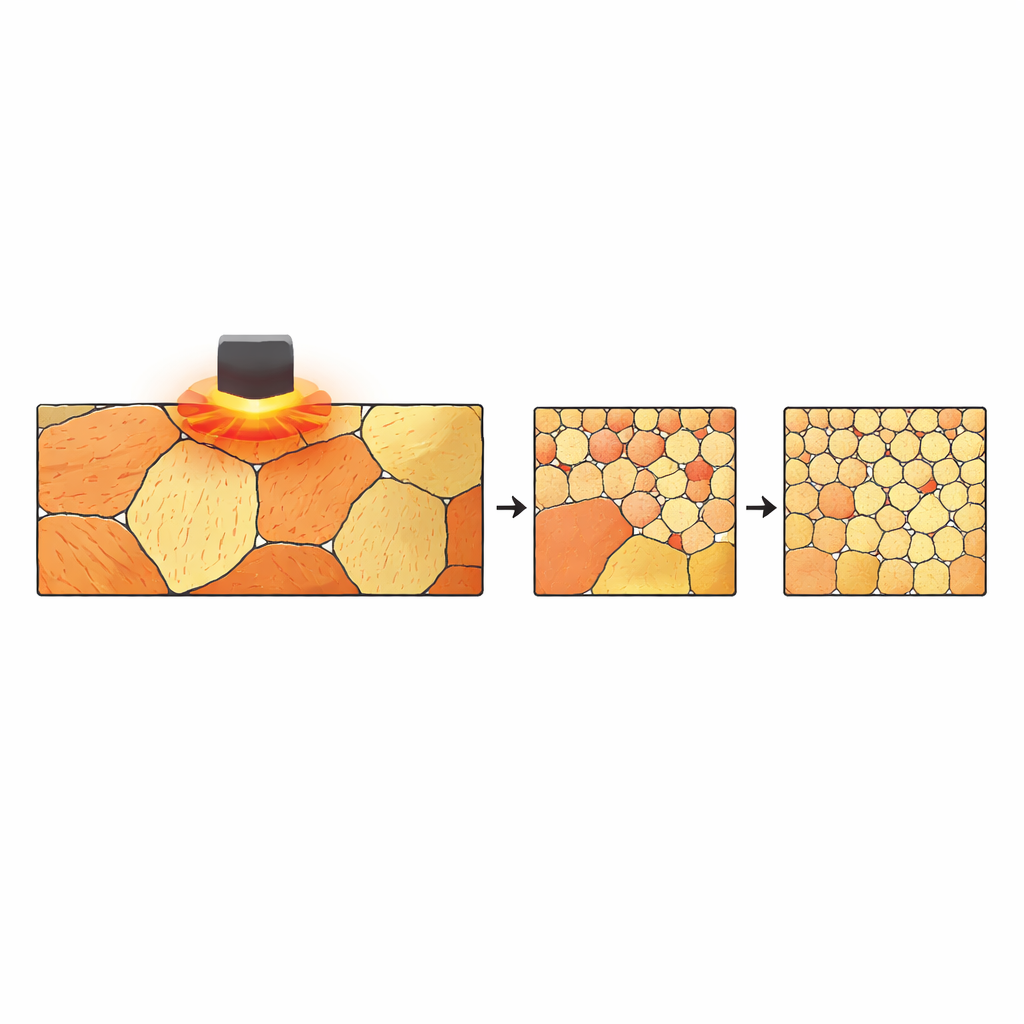

Seguire i grani mentre si frammentano, si formano e crescono

La seconda parte del quadro si concentra su un particolare meccanismo di raffinamento dei grani chiamato ricristallizzazione dinamica discontinua, noto per dominare nel rame durante il friction stir processing. Gli autori rappresentano il metallo come una collezione di grani, ciascuno descritto dalla sua dimensione, dal contenuto di dislocazioni e da un fattore di orientazione. Quando il materiale simulato si deforma, le dislocazioni si moltiplicano e immagazzinano energia, facendo rigonfiare i bordi di grano e formando piccoli subgrani in siti ad alta energia. Quando questi subgrani superano una dimensione critica, diventano nuovi grani privi di deformazione. Il modello permette quindi a questi nuovi grani di crescere o ridursi a seconda del paesaggio energetico locale e della mobilità dei confini, il tutto guidato dall’evoluzione della temperatura e del tasso di deformazione fornita dal modello di flusso termico. Nel tempo, ciò produce un quadro dinamico di quante nuove famiglie di grano si formano, di come le dislocazioni aumentano e diminuiscono e di come la distribuzione delle dimensioni dei grani si sposti verso scale più fini.

Quanto il calcolo si avvicina alla realtà

Per testare il loro quadro, gli autori eseguono effettivamente friction stir processing su piastre di rame e mappano la struttura di grano risultante usando la diffrazione retrodispersa di elettroni (EBSD), una tecnica microscopica ad alta risoluzione. Confrontano la dimensione media del grano misurata nella zona stirrata con il valore previsto dal loro modello accoppiato. L’accordo è sorprendente: la simulazione prevede una dimensione media finale del grano di circa 5,25 micrometri, mentre gli esperimenti danno circa 5,4 micrometri, corrispondenti a circa il 97% di accuratezza. Il modello riproduce anche tendenze come l’accumulo rapido di dislocazioni durante la deformazione iniziale, la successiva riduzione quando la temperatura favorisce il recupero, e la formazione di un gran numero di grani fini equiassati. Sebbene l’attuale quadro non catturi ancora in dettaglio i cambiamenti di orientazione dei grani (texture), fornisce comunque una descrizione ricca delle caratteristiche chiave che controllano il comportamento meccanico.

Perché questo è importante per la progettazione futura dei metalli

Per i non specialisti, il punto principale è che questo lavoro offre un modo pratico per guardare dentro una giunzione lavorata con friction stir e prevederne la struttura interna nascosta basandosi solo sulle condizioni di processo. Accoppiando calcoli realistici di calore e flusso a un modello a livello di grano di frammentazione, nucleazione e crescita, gli autori forniscono uno strumento che può aiutare gli ingegneri a regolare la velocità dell’utensile, la velocità di avanzamento e altre impostazioni per ottenere combinazioni desiderate di resistenza e duttilità senza un esteso metodo empirico. Questo approccio si inserisce nella visione più ampia dell’ingegneria dei materiali computazionale integrata, dove la lavorazione virtuale e la previsione della microstruttura accorciano i cicli di sviluppo e consentono componenti metallici più affidabili, leggeri ed efficienti.

Citazione: Sharma, P., Dhariwal, D. & Arora, A. Computational prediction of grain features during friction stir processes through a mechanistic discontinuous dynamic recrystallization model. Sci Rep 16, 8182 (2026). https://doi.org/10.1038/s41598-026-38396-9

Parole chiave: lavorazione per attrito, raffinamento del grano, ricristallizzazione dinamica, saldatura del rame, modellazione della microstruttura
