Simulazione di dinamica molecolare dell'incisione a layer atomico per il recupero dei danni ai fianchi in strutture a base di GaN
Chip più netti e luminosi per gli schermi del futuro
I dispositivi moderni — dai visori per realtà virtuale ai display a ultra‑alta risoluzione — dipendono da sorgenti di luce sempre più piccole realizzate in nitruro di gallio (GaN). Man mano che gli ingegneri riducono le dimensioni di questi dispositivi, i sottili fianchi ricavati in fase di fabbricazione diventano gravemente danneggiati, disperdendo energia sotto forma di calore invece che di luce. Questo articolo esplora un promettente metodo di “nano‑levigatura”, chiamato incisione a layer atomico, che potrebbe riparare quei danni atomo per atomo e aprire la strada a micro‑LED e componenti di potenza più luminosi ed efficienti.
Perché i graffi sui fianchi contano

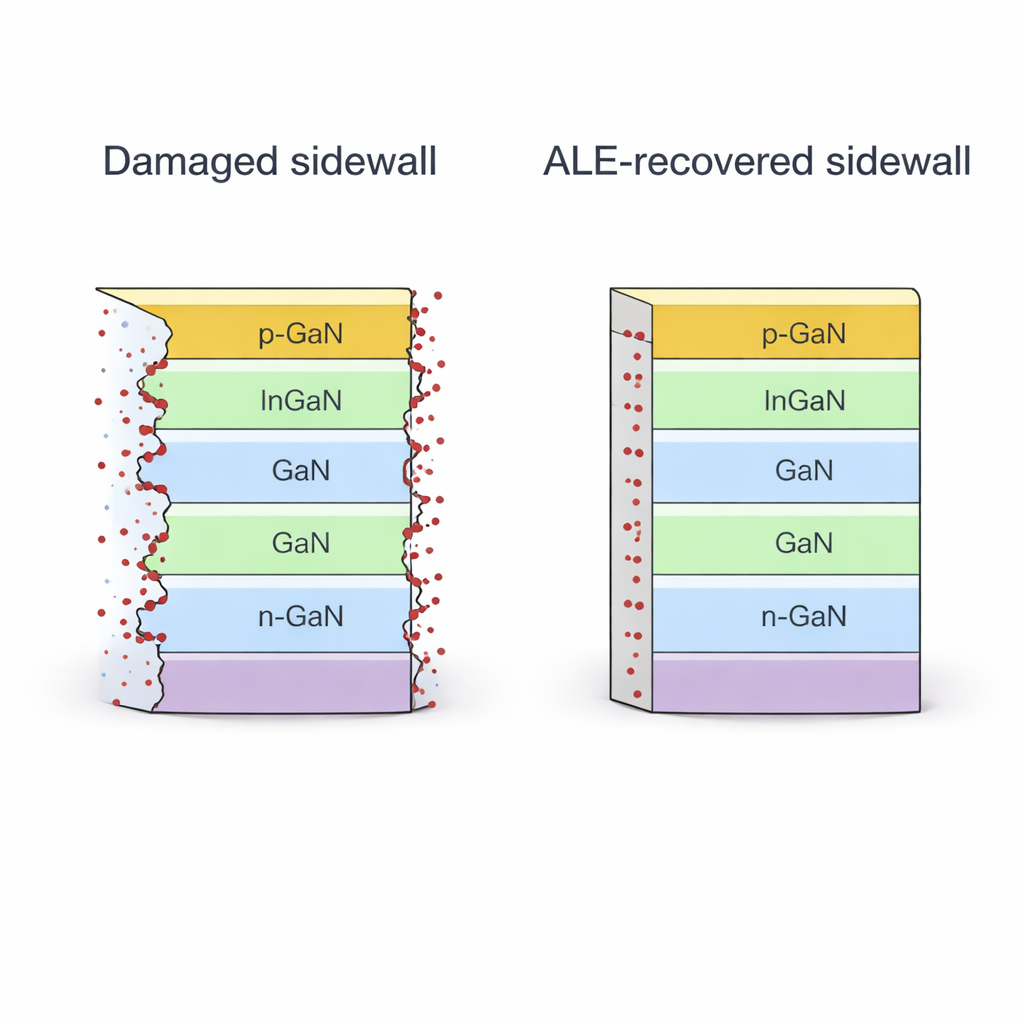

I dispositivi a base di GaN sono costruiti a partire da pile di strati ultrafini, incluse pozze quantiche multiple InGaN/GaN che sono quelle che effettivamente producono luce. Per separare milioni di piccoli pixel, i produttori usano tipicamente un passaggio di incisione a secco aggressivo basato su plasma a base di cloro. Quel processo è rapido e preciso, ma bombardando i fianchi esposti con ioni energetici rompe legami, mescola atomi e lascia uno strato sottile e disordinato “morto”. I metodi di pulizia convenzionali — incisioni delicate in soluzione come KOH o TMAH — rimuovono solo parte di questo danno e non riescono a raggiungere in profondità pareti strette e verticali. Con la continua miniaturizzazione dei dispositivi, questi graffi diventano un ostacolo significativo alle prestazioni e alla produzione su larga scala.
Un bisturi atomico, strato dopo strato
L'incisione a layer atomico (ALE) punta a risolvere il problema sostituendo l'attacco caotico dell'incisione al plasma con una danza a due fasi attentamente orchestrata. Prima, una fase chimica riveste soltanto lo strato atomico più esterno con cloro. Poi, un fascio di ioni argon a bassa energia rimuove quello strato modificato, un po' come piallare una singola lamina di legno. Ripetendo questo ciclo si può asportare il materiale danneggiato con precisione prossima all'atomica, evitando nel contempo nuovi danni. Gli autori hanno usato simulazioni di dinamica molecolare — una sorta di microscopio virtuale che segue singoli atomi nel tempo — per testare quanto bene l'ALE possa pulire i fianchi a base di GaN e quali angoli di incidenza ionica funzionino meglio sia per la riparazione in profondità sia per ottenere finiture lisce.
Simulare il danno e la guarigione atomo per atomo
Nelle simulazioni, il team ha prima costruito modelli ideali e privi di difetti di GaN, InGaN e di una pila realistica di pozze quantiche multiple. Hanno poi “pre-danneggiato” i fianchi utilizzando un bombardamento ionico virtuale che imita l'incisione al plasma reale, creando tre scenari: danno iniziale alto, medio e basso. Successivamente hanno applicato cicli ripetuti di ALE, variando l'angolo con cui gli ioni argon colpiscono la parete — 60°, 70° o 80° misurati rispetto alla superficie. Le simulazioni hanno monitorato quanti atomi rimasero in uno stato disordinato, quanto si estendesse lo strato danneggiato e quanto si rugosasse la superficie con il progredire dei cicli.
Cosa succede all'interno della pila stratificata
I filmati a scala atomica hanno rivelato diversi comportamenti chiave. La fase al cloro formava in modo affidabile uno strato sottile e auto‑limitante che veniva per lo più rimosso nella successiva fase ionica, confermando il meccanismo di base dell'ALE. È interessante che, quando ioni a angolo poco inclinato scorrevano lungo il fianco, alcuni atomi di indio dalle pozze InGaN migrassero lateralmente negli strati di GaN vicini. Questo lieve riassetto rendeva la composizione superficiale più uniforme attraverso gli strati e aiutava l'intera pila a incidere in modo più omogeneo. In tutti e tre i livelli di danno iniziale, l'ALE ha rimosso sia le regioni disordinate superficiali sia quelle subsuperficiali, riducendo il numero di atomi danneggiati di oltre circa il 47% e portando la profondità residua dei difetti a valori simili e contenuti.
Trovare il punto ottimale per il fascio ionico
L'angolo del fascio ionico si è rivelato cruciale. A angoli più bassi (intorno a 60°–70°), gli ioni scavavano più in profondità e rimuovevano più rapidamente il materiale fortemente danneggiato, ma lasciavano una superficie un po' più ruvida. A un angolo più ripido di 80°, la rimozione era più lenta e superficiale, ma il fianco risultante era nettamente più liscio. Questo compromesso ha portato gli autori a proporre una ricetta pratica in due fasi: usare prima incidenza di 60°–70° per eliminare i danni profondi, poi passare a circa 80° per una passata finale di “lucidatura” che appiana la superficie senza incidere eccessivamente. Le loro simulazioni suggeriscono che questo approccio a doppio angolo funziona indipendentemente dall'entità del danno iniziale del fianco.
Cosa significa per i dispositivi futuri
Per il lettore non specialista, il succo è che lo studio dimostra come sia, in linea di principio, possibile cancellare gran parte delle cicatrici invisibili lasciate da passaggi di fabbricazione aggressivi, un layer atomico alla volta. Regolando l'angolo e l'energia dei fasci ionici negli strumenti di incisione a layer atomico, i produttori potrebbero ripristinare la perfezione cristallina dei fianchi a base di GaN, aumentando l'emissione luminosa e l'efficienza energetica senza sacrificare le dimensioni ridotte richieste dai display e dai chip di potenza di nuova generazione. Il lavoro dimostra inoltre come le simulazioni al computer possano fungere da laboratorio di progetto su scala atomica, guidando scelte di processo reali prima che venga inciso un singolo wafer.
Citazione: Kim, E.K., Hong, J.W., Lim, W.S. et al. Molecular dynamics simulation of atomic layer etching for sidewall damage recovery in GaN-based structures. Sci Rep 16, 7110 (2026). https://doi.org/10.1038/s41598-026-38333-w
Parole chiave: incisione a layer atomico, micro-LED a base di GaN, danno ai fianchi, simulazione di dinamica molecolare, pozze quantiche InGaN
