Metodo ibrido predittivo scan-to-BIM migliora completezza e accuratezza della documentazione degli edifici storici

Perché misurare gli edifici antichi è più difficile di quanto sembri

Gli edifici storici possono apparire solidi e immutabili, ma capire come prendersene cura oggi dipende da repliche digitali altamente dettagliate. Questi modelli 3D guidano le riparazioni, monitorano i danni e aiutano a pianificare usi futuri. Nel mondo reale, però, vicoli angusti, torri alte e alberi cresciuti possono creare ampie zone d’ombra nelle nostre misurazioni, mettendo a rischio l’affidabilità di questi gemelli digitali. Questo studio mostra come la combinazione di laser terrestri, fotocamere ordinarie e fotografia con drone — guidata da un semplice controllo predittivo — possa catturare quasi interamente una chiesa in 3D preciso, anche in condizioni di cantiere molto vincolate.

La sfida di vedere ogni angolo

I team di conservazione si affidano sempre più ai Historic Building Information Models (HBIM), modelli 3D riccamente dettagliati che conservano sia la forma sia le informazioni sulle strutture storiche. Perché questi modelli siano utili contano soprattutto due cose: accuratezza (quanto le misure si avvicinano alla realtà) e copertura (quanto dell’edificio è effettivamente catturato). In molti siti storici i rilievi non possono semplicemente posizionare gli strumenti dove vogliono; vicoli stretti, abitazioni vicine e vegetazione ostruiscono le viste di tetti, torri e angoli nascosti. I ricercatori hanno scelto come caso di studio una cappella del XIII secolo a Sopronhorpács, Ungheria, perché l’intorno stretto rendeva quasi impossibile una scansione completa usando solo metodi da terra.

Primo tentativo: gli strumenti a terra si scontrano con un muro

Nella prima fase il team ha impiegato uno scanner laser terrestre su un treppiede insieme a centinaia di foto scattate con smartphone. La scansione laser eccelle nel catturare geometrie molto precise a livello stradale, mentre la modellazione 3D basata su immagini aggiunge colore e dettaglio. Il gruppo ha sperimentato diversi numeri di immagini e percorsi di ripresa, trovando che un set più piccolo e pianificato con cura poteva superare collezioni di immagini molto più numerose ma non organizzate. Anche con queste ottimizzazioni, le parti superiori della cappella — colmi di copertura, cuspidi della torre e cornici decorative — rimasero solo parzialmente ricostruite. Ostacoli fisici e punti di vista limitati hanno impedito agli strumenti di “vedere” abbastanza, e il dataset finale coprì solo circa il 54 percento della superficie della cappella.

Pensare in anticipo: un semplice test per ciò che le scansioni da terra possono davvero fare

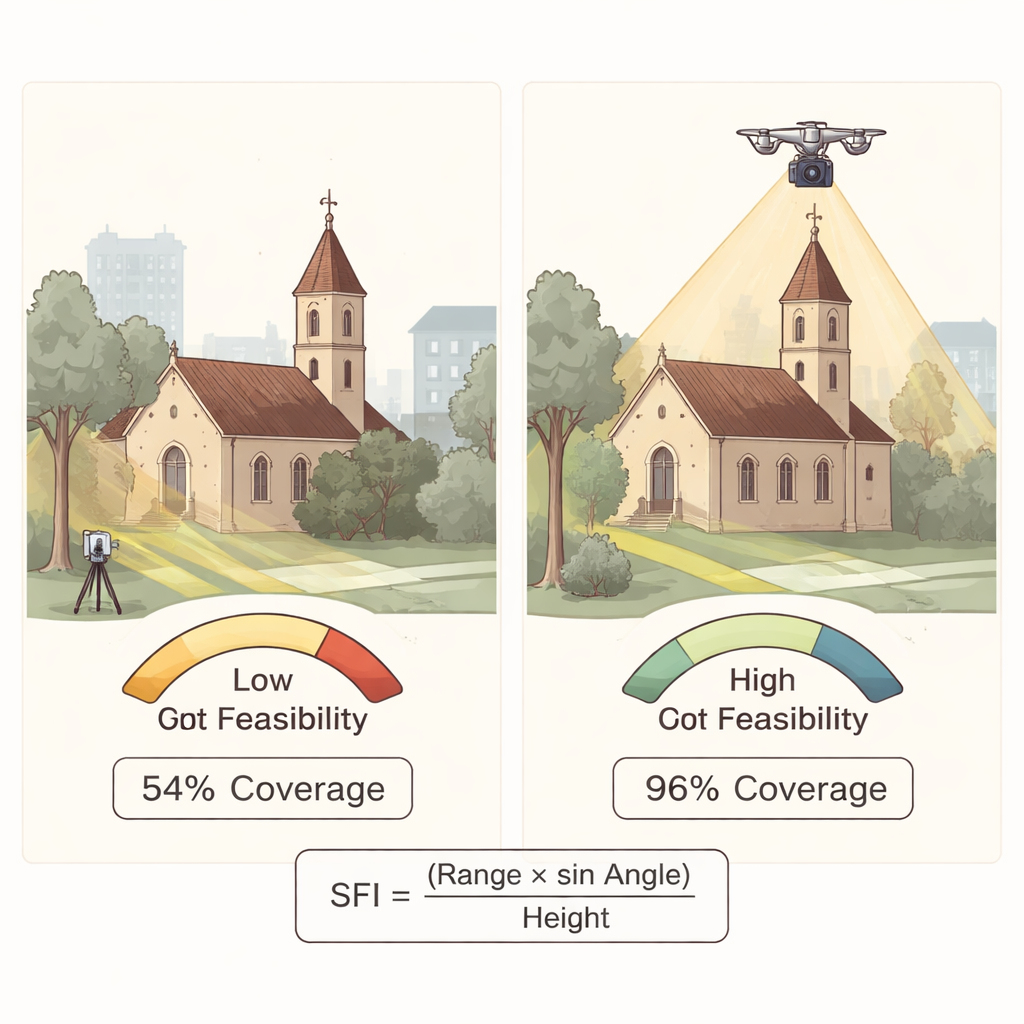

Invece di proseguire per tentativi, gli autori si sono posti una domanda più fondamentale: data la geometria del sito e le capacità dello scanner, è anche possibile catturare l’intero edificio solo da terra? Da questa riflessione hanno sviluppato il Predictive Scan Feasibility Estimation Model (PSFEM). Al centro c’è un indice compatto che mette in relazione tre grandezze intuitive: quanto lo scanner può raggiungere, l’angolo in cui può “guardare in alto” e quanto è alto l’edificio. Se l’indice è almeno uno, in principio lo scanner dovrebbe vedere tutta l’altezza; se è inferiore a uno, aree importanti resteranno nascoste a meno che non si aggiunga un altro metodo. Una versione più dettagliata del modello considera anche il campo visivo completo dello scanner e la distanza operativa. Applicando queste formule alla cappella emerse chiaramente che un rilievo solo da terra non avrebbe mai potuto ottenere la copertura completa con i vincoli esistenti.

Secondo tentativo: aggiungere droni per colmare le lacune

Con questa intuizione il team pianificò una seconda fase concentrata su ciò che gli strumenti a terra non potevano raggiungere. Un drone sorvolò e circumnavigò la cappella, catturando oltre 1.500 immagini da angolazioni alte e oblique, mentre un secondo scanner laser ha fornito dati a terra aggiuntivi nelle zone difficili. Tutti questi dataset sono stati accuratamente puliti, allineati e fusi in una singola nube di punti — uno sciame denso di punti 3D che rappresentano le superfici dell’edificio. Questo dataset ibrido ha quasi raddoppiato il numero di punti misurati e ha portato la copertura a circa il 96 percento, riempiendo con successo tetti, dettagli della torre, elementi di drenaggio e altre caratteristiche precedentemente mancanti. Verifiche di confronto tra le diverse scansioni hanno confermato che le informazioni aggiunte hanno ampliato il modello senza compromettere la qualità delle misurazioni.

Da una cappella a molti siti del patrimonio

Per i non specialisti il messaggio chiave è semplice: è possibile ottenere registrazioni digitali di alta qualità degli edifici storici anche in contesti angusti e complessi, ma solo se le misure sono pianificate in modo intelligente. Questo studio dimostra un flusso di lavoro ripetibile: prima rileva ciò che puoi dal terreno, poi usa un semplice test predittivo come il PSFEM per decidere se sono necessari droni o scansioni aggiuntive prima di ritornare sul posto. Spostando l’approccio dal “scansiona prima, correggi dopo” a un “predici e poi cattura”, i professionisti del patrimonio possono ridurre viaggi inutili, controllare i costi e ottenere comunque modelli 3D dettagliati che supportano una conservazione attenta e minimamente invasiva. A lungo termine, approcci come questo possono essere adattati e scalati a molti monumenti diversi, contribuendo a salvaguardare i beni culturali per le generazioni future.

Citazione: Salah, R., Géczy, N. & Ajtayné Károlyfi, K. Predictive hybrid scan-to-BIM method improves heritage building documentation completeness and accuracy. Sci Rep 16, 7622 (2026). https://doi.org/10.1038/s41598-026-38200-8

Parole chiave: scansione 3D del patrimonio, fotogrammetria con drone, building information modeling, scansione laser, documentazione cappella storica
