Un approccio di rilevamento dei guasti senza impostazioni per reti MVDC

Perché mantenere le luci accese sta diventando più difficile

Man mano che le nostre case, le automobili e le fabbriche si riempiono di elettronica e di fonti di energia rinnovabile, il modo in cui l’elettricità viene fornita sta cambiando silenziosamente. Le reti in corrente continua a media tensione (MVDC) promettono reti più silenziose ed efficienti che collegano parchi solari, turbine eoliche, data center e quartieri. C’è però un problema: quando qualcosa va storto su una linea DC, le correnti possono salire così rapidamente che le apparecchiature vengono danneggiate in un istante. Questo articolo presenta un nuovo metodo per individuare e isolare questi guasti nelle reti MVDC in meno di un millesimo di secondo, senza fare affidamento su delicati valori di soglia preimpostati che possono fallire nelle condizioni reali.

Nuove vie per la distribuzione in corrente continua

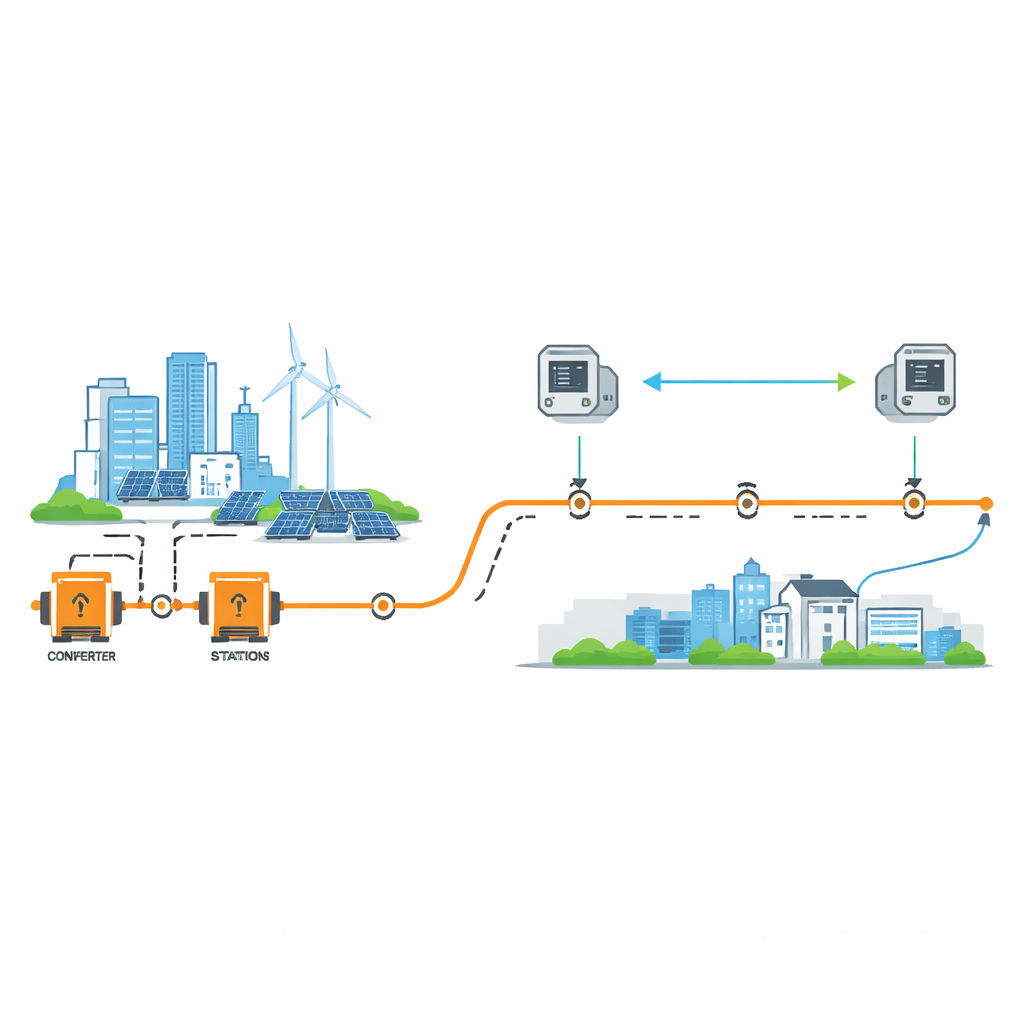

Le reti elettriche tradizionali trasportano energia usando corrente alternata, dove tensione e corrente cambiano continuamente direzione. Le reti MVDC invece usano un flusso costante di elettricità a tensione media, fungendo da ponte tra la DC a bassa tensione all’interno dei dispositivi e la DC ad altissima tensione usata per le trasmissioni a lunga distanza. L’MVDC è interessante perché può ridurre le perdite, semplificare il collegamento delle energie rinnovabili e adattarsi meglio alla quota crescente di carichi basati su DC, come l’illuminazione a LED, l’elettronica e i caricatori per veicoli elettrici. Nello studio, gli autori modellano un sistema MVDC realistico operativo a 33 kV che collega reti AC, carichi DC e AC, e un parco eolico tramite convertitori elettronici di potenza. Mantenere la sicurezza di un tale sistema richiede schemi di protezione che reagiscano in millisecondi, anche quando il comportamento dei guasti è complesso e rapidamente variabile.

Perché gli strumenti attuali possono interpretare male il pericolo

Molti metodi di protezione esistenti monitorano tensioni e correnti locali e le confrontano con soglie preimpostate. Altri confrontano misure alle due estremità di una linea tramite collegamenti di comunicazione. In pratica, queste tecniche si trovano ad affrontare diversi ostacoli. Possono essere confusi da brevi picchi di corrente dovuti alle capacità di linea, da ritardi di comunicazione o da guasti ad alta resistenza in cui la corrente è troppo piccola per emergere chiaramente. I metodi che dipendono da impostazioni accuratamente tarate possono funzionare bene in una rete ma fallire quando cambiano le lunghezze delle linee, i carichi o le condizioni di guasto. Alcuni si basano su hardware aggiuntivo come grandi induttori o su onde viaggianti ad alta frequenza lungo una linea, che sono difficili da catturare nei cavi relativamente corti usati nei sistemi di distribuzione MVDC. Di conseguenza, i sistemi di protezione possono intervenire quando non dovrebbero o, peggio, non rilevare affatto guasti interni pericolosi.

Un modo autoregolante per rilevare problemi

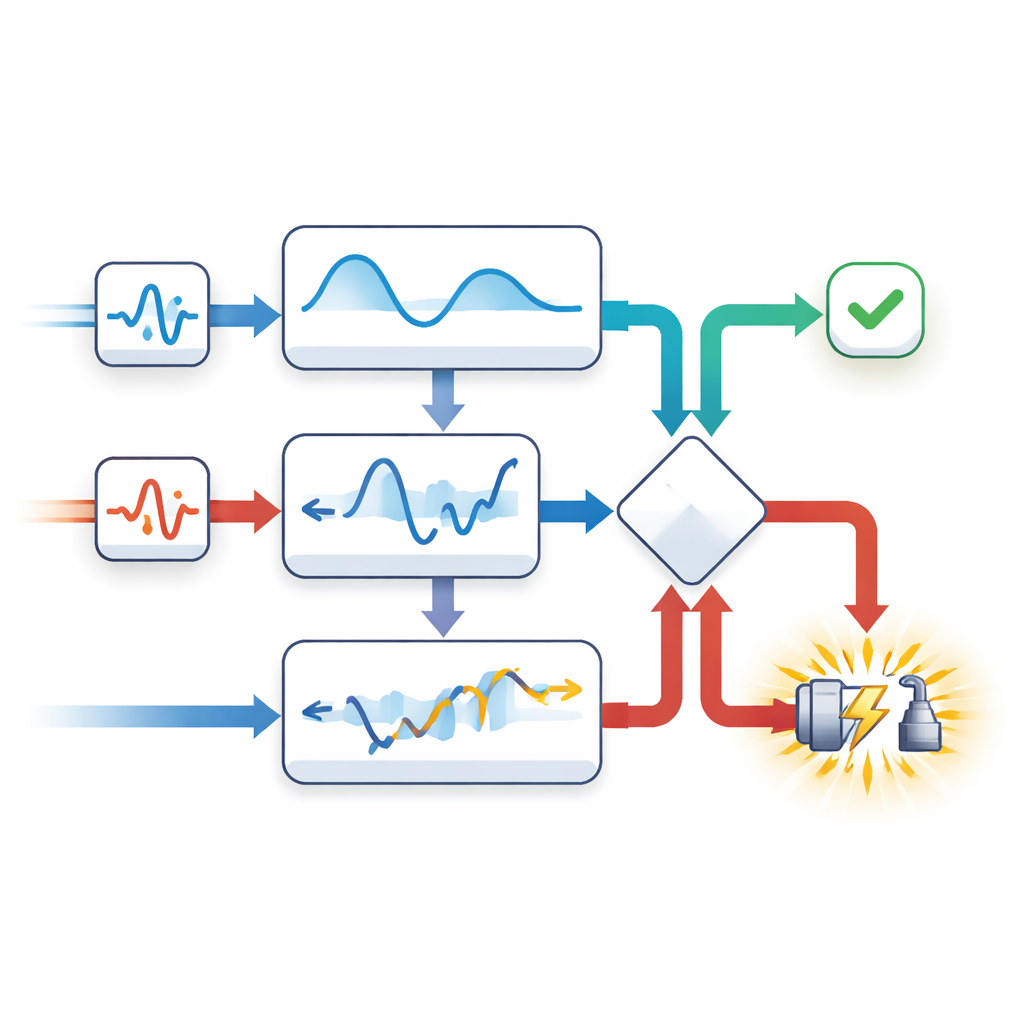

Gli autori propongono uno schema di protezione “senza impostazioni” progettato per evitare queste debolezze. Invece di confrontare le magnitudini di corrente grezza con limiti fissi, osserva come la differenza tra le correnti misurate alle due estremità di una linea cambia nel tempo. Dispositivi elettronici intelligenti a ciascuna estremità misurano le correnti, le comprimono usando l’elaborazione del segnale basata su wavelet per concentrarsi sulla componente a bassa frequenza che porta le informazioni di guasto reali, e scambiano questi dati compatti tramite link digitali ad alta velocità (IEC 61850). A partire da queste misure sincronizzate, ogni dispositivo calcola un indice semplice basato sulla velocità di variazione della differenza di corrente in entrambe le direzioni. Durante il funzionamento sano o le perturbazioni esterne, questo indice tende a un valore positivo, indicando che le correnti alle due estremità si comportano in modo simile. Quando si verifica un guasto all’interno della zona protetta, le direzioni e le velocità di variazione delle correnti divergono e l’indice diventa negativo, segnalando che gli interruttori associati devono aprirsi.

Una logica unica per linee e bus

Un punto di forza dell’approccio è che lo stesso indice di base e la stessa logica decisionale possono proteggere sia singole linee sia interi bus (i punti di giunzione dove si incontrano molte linee). Per una linea, lo schema confronta la differenza variabile tra le due correnti terminali. Per un bus, confronta l’equilibrio variabile tra tutte le correnti che entrano e escono dal bus. In entrambi i casi, è il segno dell’indice, piuttosto che la sua dimensione assoluta, a determinare l’azione. Questo significa che non è necessario scegliere o regolare soglie sensibili per ogni nuova configurazione di rete. Il metodo riduce inoltre notevolmente la quantità di dati da comunicare, perché i dispositivi scambiano solo componenti di bassa frequenza delle correnti già elaborate anziché forme d’onda ad alta velocità grezze, rendendolo praticabile per l’uso in tempo reale.

Mettere alla prova il metodo

Per valutare le prestazioni dello schema, i ricercatori simulano una rete MVDC a due terminali sotto un’ampia gamma di condizioni usando strumenti software standard del settore. Testano cortocircuiti gravi tra poli, guasti da un singolo polo a terra con resistenze fino a 200 ohm, guasti posizionati in punti diversi lungo linee e bus, cambiamenti bruschi di carico e perturbazioni sulle reti AC collegate. Introducono inoltre ritardi di comunicazione e forte rumore di misura. In ogni scenario, i dispositivi tracciano l’indice e determinano se devono scattare o rimanere vincolati. Il metodo proposto rileva guasti interni su linee e bus in appena 0,25–0,5 millisecondi, ignora correttamente i guasti sul lato AC e le variazioni di carico, e individua ancora i guasti ad alta impedenza difficili in cui il flusso di potenza cambia di poco. Rimane robusto anche quando i segnali sono corrotti da 50 dB di rumore gaussiano e quando i flussi di potenza escono da un segmento di linea guasto (condizioni di outfeed) che spesso confondono altri schemi.

Cosa significa per le reti elettriche future

In termini semplici, lo studio mostra che è possibile costruire un sistema di protezione “autotarabile” per la distribuzione DC che decide in base al comportamento delle correnti, non su numeri preimpostati fragili. Concentrandosi sulla direzione e sulla velocità di variazione delle differenze di corrente anziché sulla loro esatta ampiezza, lo schema proposto distingue rapidamente tra perturbazioni innocue e guasti interni pericolosi, anche in condizioni rumorose e variabili. Questo potrebbe rendere le reti MVDC più affidabili e più facili da implementare, supportando la transizione verso sistemi energetici più puliti e ricchi di elettronica, dove una protezione veloce e affidabile è essenziale.

Citazione: Kassem, A., Sabra, H., Ali, A.A. et al. A settingless fault detection approach for MVDC network. Sci Rep 16, 8267 (2026). https://doi.org/10.1038/s41598-026-38187-2

Parole chiave: medio voltaggio in corrente continua, rilevamento guasti, protezione della rete elettrica, reti intelligenti, integrazione delle rinnovabili
