Formazione su scala wafer di MoS2 con spessore controllato e alta uniformità tramite conversione di MoOx mediante solfuri-zazione con H2S e successiva cristallizzazione

Elettronica più sottile e più intelligente all'orizzonte

Immaginate telefoni, display e sensori realizzati con fogli di materiale spesso solo pochi atomi—più leggeri, più flessibili e più efficienti dal punto di vista energetico rispetto ai chip di silicio odierni. Uno dei materiali ultrafini più promettenti è il disolfuro di molibdeno (MoS₂), ma produrlo in modo uniforme e affidabile su interi wafer di silicio è stato finora un ostacolo importante. Questo articolo presenta un metodo pratico per crescere film di MoS₂ lisci e di alta qualità con spessore strettamente controllato su wafer completi, avvicinando l'elettronica di prossima generazione alla produzione di massa.

Perché i film atomici sono importanti

La tecnologia tradizionale del silicio sta incontrando limiti fisici mentre gli ingegneri cercano di inserire sempre più transistor sui chip. I semiconduttori bidimensionali come il MoS₂ offrono una via d'uscita perché sono spessi solo pochi atomi ma conducono comunque elettricità in modo efficiente. Il loro spessore può essere regolato da un singolo strato fino a molti strati, modificandone il comportamento ottico ed elettronico. Un singolo strato è ideale per circuiti trasparenti e flessibili, mentre una pila di strati è più adatta per celle solari e sensori di luce. Per usare il MoS₂ nei prodotti reali, però, i produttori devono poter far crescere film uniformi per spessore e qualità su interi wafer, non solo minuscoli frammenti ottenuti in laboratorio.

Una ricetta in tre fasi per film uniformi

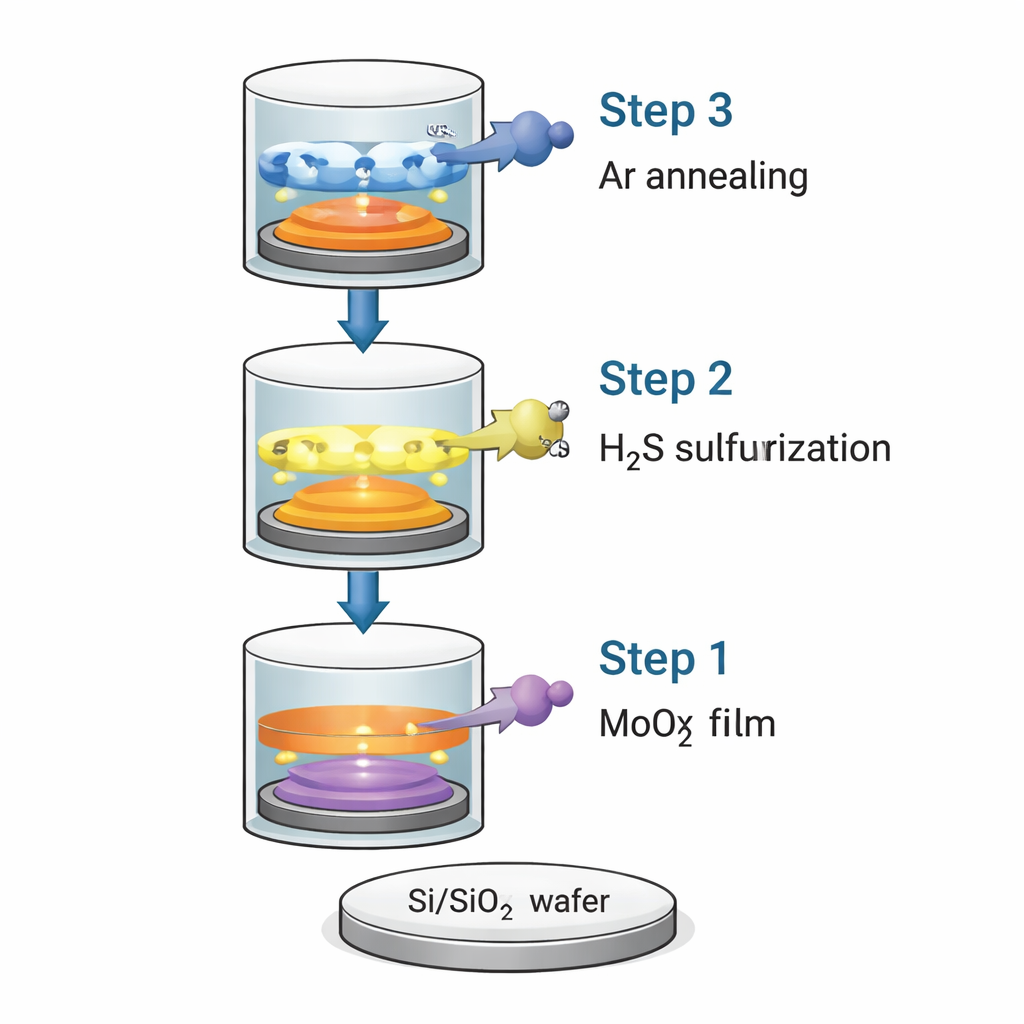

I ricercatori hanno sviluppato un processo di conversione in tre fasi (3SC) che parte da un semplice film ossidico e termina con un rivestimento di MoS₂ controllato su wafer standard Si/SiO₂. Per prima cosa, depositano un sottile strato vetroso di ossido di molibdeno (MoO_x) usando tecniche industriali comuni. In secondo luogo, espongono questo film al gas solfuro di idrogeno (H₂S) a temperatura relativamente bassa ma ad alta pressione, che sostituisce gli atomi di ossigeno con atomi di zolfo trasformando l'ossido in MoS₂. Terzo, riscaldano brevemente il film in argon a alta temperatura, permettendo agli atomi di riordinarsi in una struttura cristallina più ordinata. Scegliendo lo spessore iniziale dell'ossido, possono produrre in modo affidabile qualsiasi cosa da un singolo strato di MoS₂ fino a film spessi circa 20 nanometri.

Messa a punto del materiale di partenza e delle condizioni

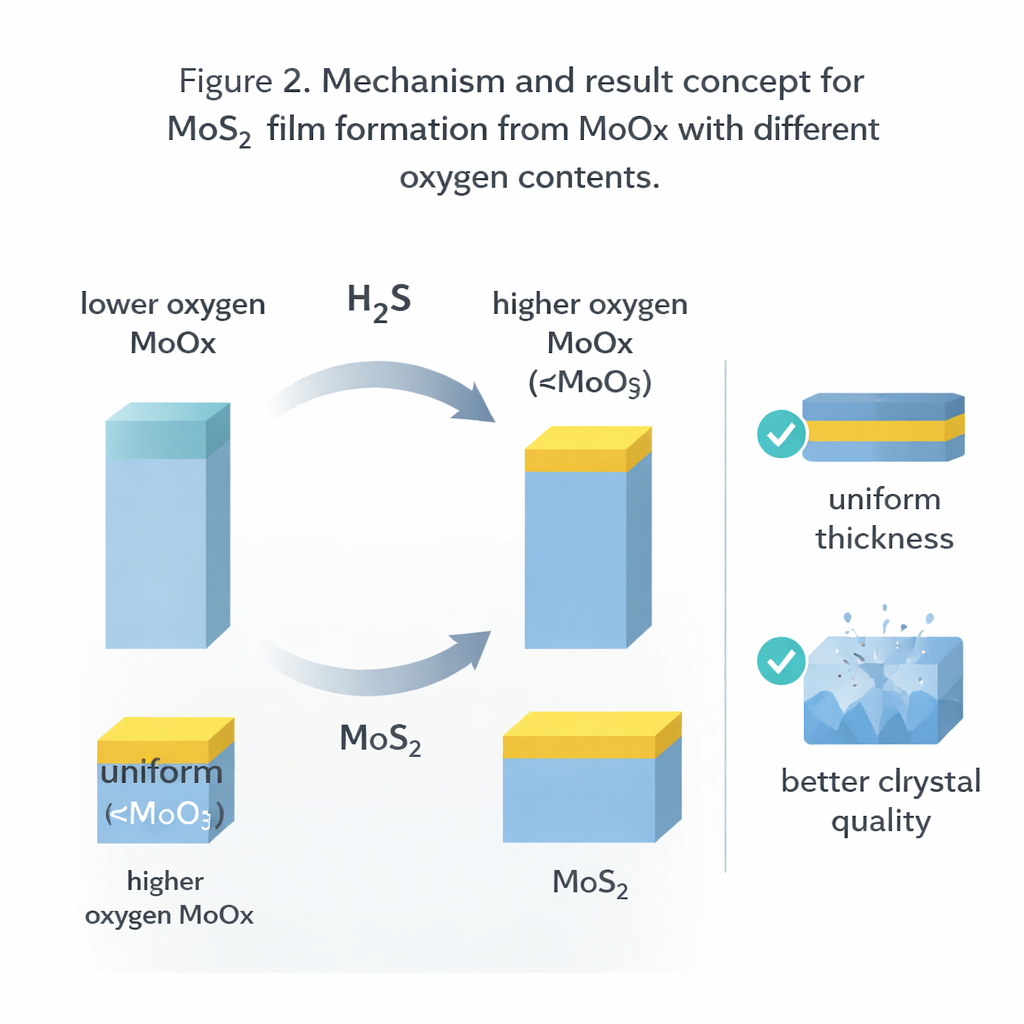

Un'intuizione chiave è che la composizione esatta del film ossidico di partenza influenza fortemente quanto bene si converte in MoS₂. Quando l'ossido contiene più ossigeno—chimicamente più vicino a MoO₃—si trasforma in modo più completo e uniforme, con minore stress interno e meno difetti. Strati ossidici spessi e ricchi di ossigeno si solfuriscono completamente, mentre quelli con meno ossigeno lasciano un nucleo non convertito. Gli autori spiegano questo in termini fisici semplici: MoO₃ e MoS₂ hanno un volume per atomo simile, quindi la trasformazione da uno all'altro non costringe il film a rigonfiarsi molto. Al contrario, partire da metallo puro porta il film ad espandersi fortemente quando viene aggiunto zolfo, creando pieghe e persino distacchi. Un controllo accurato delle condizioni gassose è altrettanto importante. H₂S ad alta pressione accelera molto l'assorbimento dello zolfo, ma se la temperatura è troppo elevata l'idrogeno può effettivamente rimuovere zolfo e danneggiare il film.

Dal disordine all'ordine su scala wafer

Per valutare la qualità dei loro film di MoS₂, il team ha usato strumenti ottici standard nei laboratori di semiconduttori. La spettroscopia Raman monitora le piccole vibrazioni del reticolo cristallino, mentre la spettroscopia di fotoluminescenza (PL) misura quanto intensamente il film emette luce quando eccitato. Hanno osservato che un segnale Raman associato al disordine più basso andava di pari passo con un picco PL più stretto—segnali di meno difetti e struttura più uniforme. Con queste informazioni hanno individuato una finestra ottimale: solfuri-zazione a temperature moderate sotto H₂S ad alta pressione, seguita da un ricristallizzazione in argon a caldo. In queste condizioni, i film monostrato mostrano larghezze di picco PL vicine a quelle dei cristalli singoli, e i film spessi si riorganizzano in pile stratificate regolari. È importante che abbiano dimostrato MoS₂ monostrato e bilayer continui su un wafer da 4 pollici, con solo piccole variazioni nelle firme ottiche, confermando un'eccellente uniformità.

Cosa significa per i dispositivi futuri

Per il lettore non specialista, il risultato è chiaro: questo lavoro trasforma il MoS₂ da curiosità di laboratorio in qualcosa che può realisticamente essere integrato in chip e display. Il metodo in tre fasi si basa su apparecchiature e gas già familiari all'industria dei semiconduttori e offre un controllo preciso di spessore e qualità del film su interi wafer. Ciò significa che i progettisti di circuiti possono cominciare a immaginare dispositivi ultrafini, flessibili e a basso consumo energetico che si integrino senza soluzione di continuità con la tecnologia al silicio odierna. Se ulteriormente perfezionato, questo approccio potrebbe sostenere una nuova generazione di elettronica e optoelettronica basata su materiali atomici sottili.

Citazione: Okada, N., Tanabe, S., Miura, H. et al. Wafer-scale formation of MoS₂ with controlled thickness and high uniformity via conversion of MoO_x using H₂S sulfurization and subsequent crystallization. Sci Rep 16, 7336 (2026). https://doi.org/10.1038/s41598-026-38161-y

Parole chiave: disolfuro di molibdeno, semiconduttori 2D, crescita su scala wafer, elettronica a film sottile, processo di solfurazione
