Calibrazione tracciabile della rigidità di sonde colloidali AFM per misure biomeccaniche

Perché forze minuscole sono importanti per i tessuti viventi

Quando medici e biologi sondano cellule vive o tessuti morbidi, fanno sempre più spesso affidamento sulla microscopia a forza atomica (AFM) — una tecnica in grado di percepire forze mille miliardi di volte più piccole del peso di un seme di mela. Per trasformare questi tocchi delicati in numeri attendibili sulla rigidità o morbidezza di un campione, è necessario misurare con grande precisione anche la «molla» microscopica dell’AFM. Questo articolo affronta una fonte nascosta di errore in quel processo e mostra come correggerla, rendendo le misure biomeccaniche basate su AFM più affidabili.

Percepire la morbidezza con una molla microscopica

Nell’AFM, un cantilever sottile come un capello si comporta come una piccola tavoletta da tuffo con una punta all’estremità libera. Quando questa punta preme sul campione, il cantilever si flette; conoscendo la rigidità del cantilever, i ricercatori possono convertire quella flessione in forza e, alla fine, in una misura delle proprietà meccaniche del campione. Per molti studi biologici, la punta affilata viene sostituita con una sfera di vetro o plastica incollata, creando la cosiddetta sonda colloidale. La superficie più ampia e arrotondata è più delicata con cellule e tessuti e offre un contatto più prevedibile, ma complica anche la calibrazione della rigidità del cantilever.

Un inconveniente nascosto: scorrimento e attrito

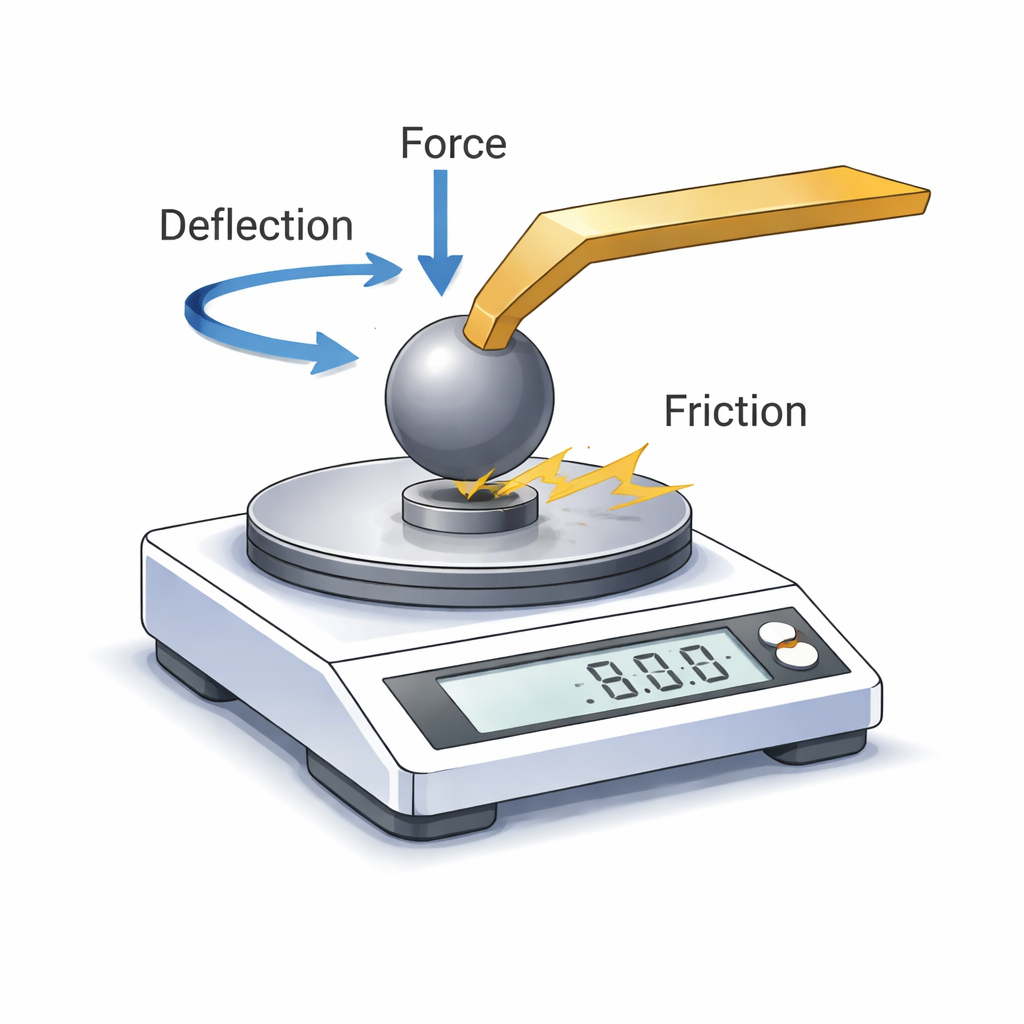

I metodi di calibrazione standard, molto accurati, premono la punta AFM contro una superficie di riferimento montata su una bilancia di precisione e registrano quanta forza è necessaria per piegare il cantilever di una data distanza. Questo funziona bene per punte affilate e lisce. Tuttavia, quando al cantilever è incollata una grande sfera, la sua superficie ruvida e le dimensioni maggiori fanno sì che essa trascini e scivoli sulla superficie di riferimento mentre il cantilever si flette. Questo scorrimento introduce attrito, che modifica il modo in cui il cantilever si deforma e fa apparire la semplice curva “forza contro deflessione” più ripida durante il caricamento e più piatta durante lo scaricamento. Se si ignora l’attrito, la rigidità calcolata del cantilever può risultare significativamente errata.

Nuovo modello per separare rigidità e attrito

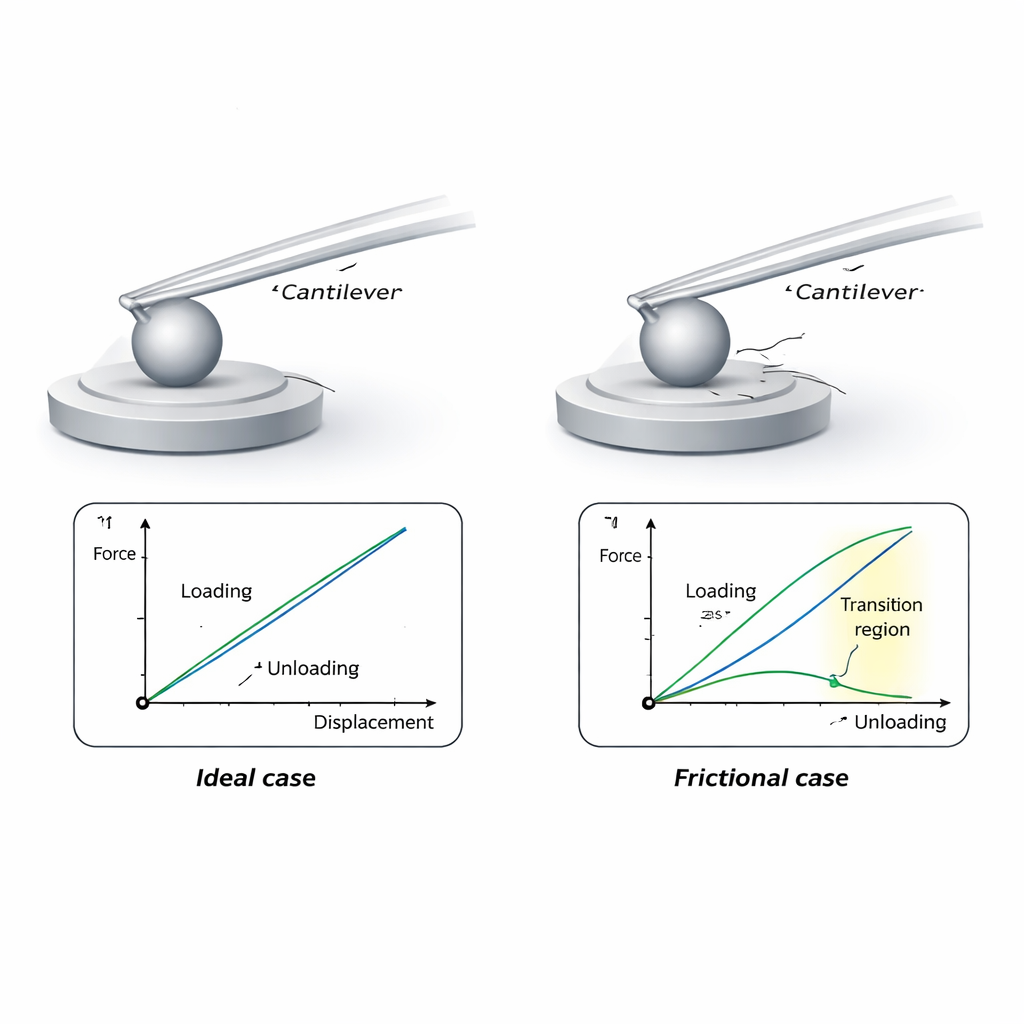

Gli autori sviluppano un modello analitico compatto che descrive come la forza normale di pressione e la forza di attrito laterale si combinano per flettere il cantilever. Confrontando la pendenza della curva di caricamento con quella della curva di scaricamento, le loro formule permettono agli sperimentatori di ricavare la vera rigidità della molla e, contemporaneamente, stimare l’attrito tra la sfera e la superficie di riferimento. Il modello prevede anche una piccola «zona di transizione» all’inizio dello scaricamento, in cui la direzione dello scorrimento si inverte e la curva devia temporaneamente da una linea retta. Usare la porzione di dati esente da questa transizione fornisce valori di rigidità più puliti.

Verifiche con simulazioni e apparecchiature reali

Per mettere alla prova la loro teoria, il team ha prima usato simulazioni agli elementi finiti — modelli al computer che seguono come le forme si deformano — per simulare un cantilever con una microsfera incollata che preme e scivola su un pulsante arrotondato. Aumentando l’attrito nel modello, le curve simulate forza–deflessione si sono comportate esattamente come previsto: le pendenze di caricamento e scaricamento si separavano e appariva un’angolazione distintiva all’inizio dello scaricamento. Successivamente, i ricercatori hanno costruito una struttura dedicata per misure micro‑forza attorno a una bilancia calibrata in modo tracciabile e a un sistema di nanoposizionamento. Con questo apparato hanno misurato sia sonde AFM convenzionali con punte affilate sia diverse sonde colloidali con sfere di vetro e polimero, confrontando i risultati con un sistema di riferimento consolidato in un altro laboratorio. I due sistemi hanno concordato entro circa un punto e mezzo percentuale.

Cosa significa per lo studio della materia soffice

Includendo esplicitamente l’attrito, il nuovo approccio ristabilisce la fiducia nei valori di rigidità ottenuti da sonde AFM con sfere, anche quando sono coinvolte sfere di grandi dimensioni e superfici ruvide. Lo studio fornisce inoltre coefficienti di attrito pratici per coppie di materiali comuni — come vetro su diamante o vetro su rubino — che altri ricercatori possono usare nella progettazione e interpretazione degli esperimenti AFM. In termini semplici, il lavoro offre un modo più chiaro per determinare quanto è realmente rigida una «molla» AFM, cosa che a sua volta rende più precise le misure di quanto sono morbide o rigide cellule, tessuti e altri materiali delicati. Questa maggiore accuratezza può contribuire a rendere l’AFM uno strumento più affidabile in ambiti che vanno dalla diagnosi del cancro allo sviluppo di biomateriali avanzati.

Citazione: Li, Z., Cherkasova, V., Gao, S. et al. Traceable stiffness calibration of colloidal AFM probes for biomechanical measurements. Sci Rep 16, 5243 (2026). https://doi.org/10.1038/s41598-026-38158-7

Parole chiave: microscopia a forza atomica, sonde colloidali, calibrazione della rigidità, biomeccanica, nanofriczione
