Sensibilità della mesh e verifica sperimentale per metamateriali acustici a cavità di geometria arbitraria randomizzati progettati con simulazioni FEM 2D

Attutire il rumore con piccoli labirinti

La vita moderna è rumorosa: dai pavimenti delle fabbriche agli uffici open-space, i rumori indesiderati possono danneggiare la salute e la concentrazione. Gli ingegneri si stanno ora rivolgendo ai “metamateriali acustici” – strutture progettate con cura che domano il suono in modi che schiume e fibre tradizionali non possono. Questo articolo esplora un nuovo modo, più rapido, di progettare una classe particolare di questi materiali, che sfrutta canali interni a forma di labirinto per assorbire il suono rimanendo compatti e leggeri.

Costruire labirinti intelligenti che intrappolano il suono

I metamateriali acustici sono blocchi ripetuti pieni di cavità e canali stretti che manipolano le onde sonore. Molti degli assorbitori ad alte prestazioni attuali si basano su risonatori – piccole camere e tubi che vibrano a determinate frequenze e convertono l’energia acustica in calore. I progetti qui discussi sono metamateriali “a cavità”, dove il suono viene forzato a percorrere tortuosi labirinti d’aria. Quando il suono si incunea in questi passaggi stretti, l’attrito e piccole variazioni di temperatura lungo le pareti drenano energia dall’onda, riducendo il rumore che si propaga.

Perché le simulazioni convenzionali sbattono contro un muro

Per progettare strutture così intricate, i ricercatori normalmente usano potenti simulazioni al computer basate sul metodo degli elementi finiti (FEM). Questi modelli seguono come il suono si propaga e come l’energia viene persa negli esili “strati di contorno” d’aria che aderiscono alle pareti dei canali. Ma quando la geometria è complessa e veramente tridimensionale, modellare fedelmente questi effetti termo-viscosi richiede un numero enorme di punti di calcolo, o elementi di mesh. In pratica, un modello 3D completo che risolva pienamente questi strati può richiedere giorni di calcolo per un singolo progetto, rendendo di fatto impossibile un’ottimizzazione sistematica su molte forme.

Appiattire i progetti 3D in mappe 2D

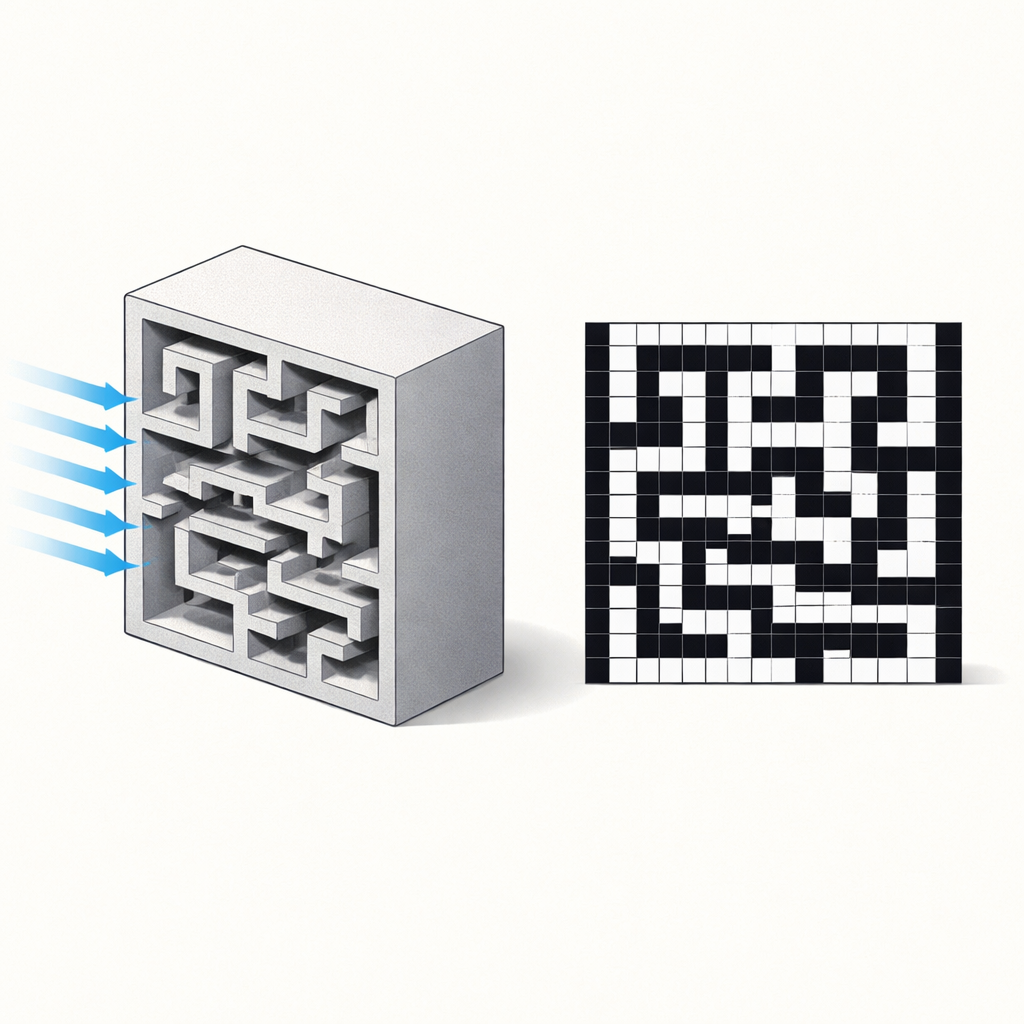

Gli autori propongono una strategia diversa: rappresentare la cella metamateriale 3D con una singola sezione trasversale 2D e simulare solo quella fetta. Si concentrano su strutture che possono essere ottenute mediante l’estrusione di un motivo piano fuori dal piano, come i canali labirintici. Ogni progetto è codificato come una semplice bitmap in bianco e nero, dove un pixel corrisponde a un quadrato di 2 millimetri di parete solida o d’aria. Ciò trasforma il problema di progettazione nell’organizzare pixel su una griglia che obbedisca a regole di base (percorsi d’aria continui, nessuna cavità isolate, nessuno “spike” di materiale di un solo pixel), per poi usare un modello FEM 2D che includa perdite termo-viscose per prevedere quanto il materiale assorbe il suono su una gamma di frequenze.

Testare l’accuratezza e ridurre il carico computazionale

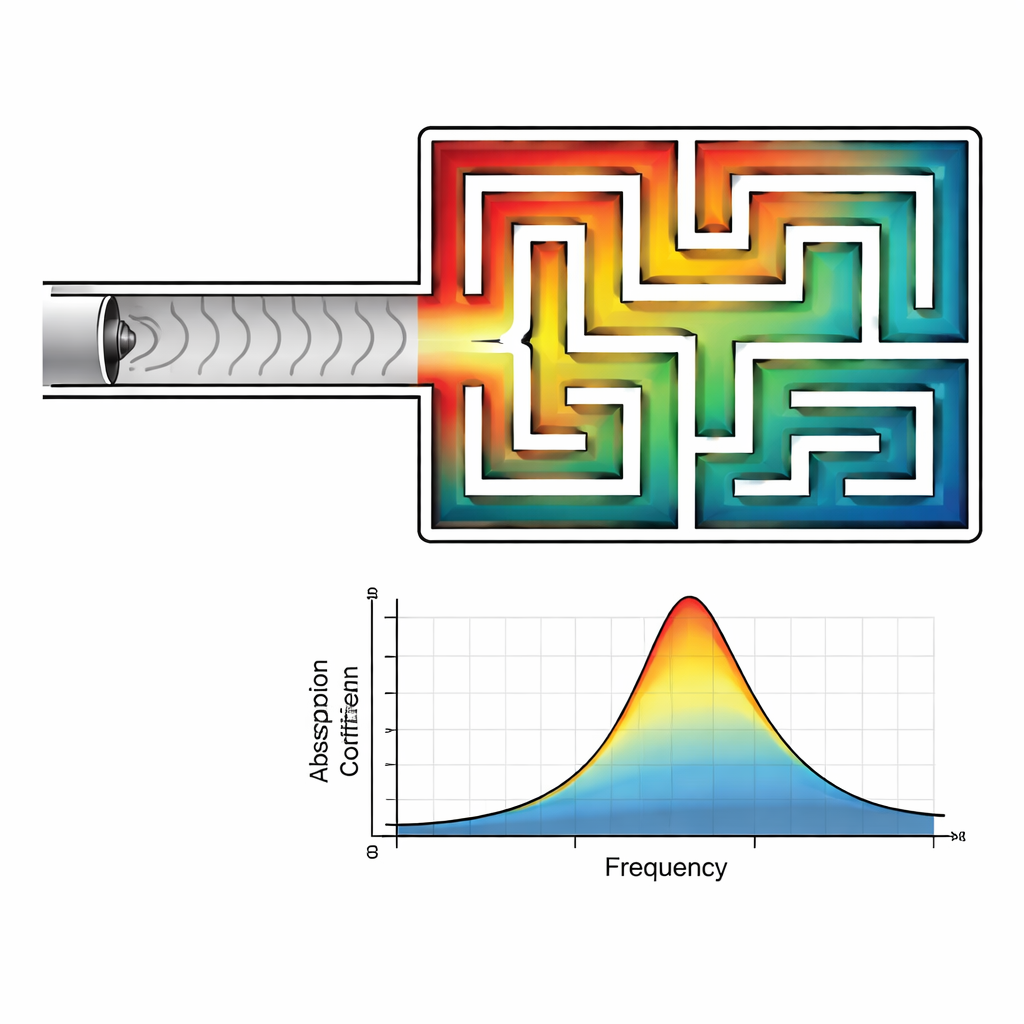

Per verificare che un modello piatto possa sostituire uno 3D completo, i ricercatori hanno prima confrontato vari approcci su una struttura di test semplice con appena due risonatori. Hanno esaminato formule analitiche (metodo della matrice di trasferimento), FEM 3D standard, il loro modello ridotto 2D e misure reali in un tubo d’impedenza. La simulazione 3D con fisica termo-viscosa completa ha impiegato quasi sei giorni di calcolo e mostrava comunque spostamenti di frequenza evidenti. Al contrario, il modello 2D termo-viscoso è stato eseguito in pochi minuti e ha corrisposto alla frequenza di picco dell’assorbimento misurata entro circa un quarto di percento. Incoraggiati da questi risultati, sono poi passati a geometrie labirintiche più complesse generate casualmente e codificate come mappe di 32×32 pixel.

Quanto può essere grossolana la mesh rimanendo efficace?

Poiché la maggior parte del costo computazionale deriva dal risolvere la mesh vicino alle pareti, il team ha variato sistematicamente due fattori di scala che controllano quanto sottile è il primo strato vicino alla parete e quante di queste sottigliezze vengono impiegate. Su venti diverse strutture labirintiche e settantacinque impostazioni di mesh ciascuna, hanno misurato quanto le curve di assorbimento previste cambiassero rispetto a una mesh di riferimento molto fine. Hanno scoperto che anche quando la mesh dello strato di confine è stata notevolmente peggiorata, l’errore medio nell’assorbimento previsto restava sotto lo 0,5% per un ampio insieme di impostazioni, mentre il numero di incognite del calcolo è diminuito di oltre il 70%. Infine, hanno stampato in 3D sei nuove strutture e confrontato il modello 2D con misure al tubo. Il modello ha predetto le frequenze di risonanza con un errore medio di circa il 2,6%, con differenze maggiori principalmente nell’altezza dei picchi, probabilmente dovute alla rugosità superficiale e alle perdite del materiale nella plastica stampata.

Che cosa significa per il controllo del rumore futuro

Per il lettore non specialistico, il messaggio principale è che gli autori hanno mostrato come trasformare un problema di simulazione acustica 3D molto pesante in uno 2D molto più leggero, senza sacrificare l’accuratezza pratica per una vasta classe di assorbitori labirintici. Lavorando con progetti pixelati e mesh accuratamente tarate, possono esplorare molti più candidati su normali computer, spianando la strada a ottimizzazioni automatiche e persino alla generazione di nuovi metamateriali acustici guidata dall’intelligenza artificiale. Pur non coprendo tutte le possibili geometrie e finora testato in una banda di frequenze limitata, il metodo offre una scorciatoia potente verso macchine, stanze e dispositivi più silenziosi costruiti con labirinti progettati per divorare il suono.
