Progettazione e validazione di un equilibratore di rotori ad alta velocità basato sul metodo dei coefficienti di influenza e sul controllo a doppia velocità

Mantenere in salute le macchine rotanti

Dai treni della metropolitana ai robot di fabbrica, molte delle macchine che alimentano la vita moderna si affidano a parti che ruotano decine di migliaia di volte al minuto. Quando queste parti rotanti sono anche lievemente sbilanciate, possono vibrare, diventare rumorose, sprecare energia e usurarsi molto prima del previsto. Questo articolo descrive un nuovo dispositivo che aiuta gli ingegneri a rilevare e correggere quei minuscoli sbilanciamenti nei rotori di motori elettrici ad alta velocità, con l’obiettivo di macchine più silenziose, più efficienti e di durata maggiore.

Perché l’equilibratura conta nella tecnologia di tutti i giorni

All’interno di un motore elettrico, il rotore è la parte che ruota. Se la sua massa non è distribuita in modo uniforme, ogni rotazione genera una piccola forza laterale, come una lavatrice con i panni ammucchiati da un lato. A basse velocità l’effetto può essere lieve, ma ad alte velocità le forze aumentano bruscamente e possono danneggiare i cuscinetti, allentare componenti e ridurre l’efficienza. Applicazioni moderne come veicoli elettrici, droni e strumenti di precisione utilizzano sempre più rotori leggeri e ad alta velocità, particolarmente sensibili allo sbilanciamento. Gli autori si concentrano sui motori a corrente continua con magneti permanenti e si pongono l’obiettivo di costruire un equilibratore che possa operare in modo sicuro e preciso a velocità prossime a 10.000 rivoluzioni al minuto.

Un nuovo strumento per mettere a punto le parti rotanti

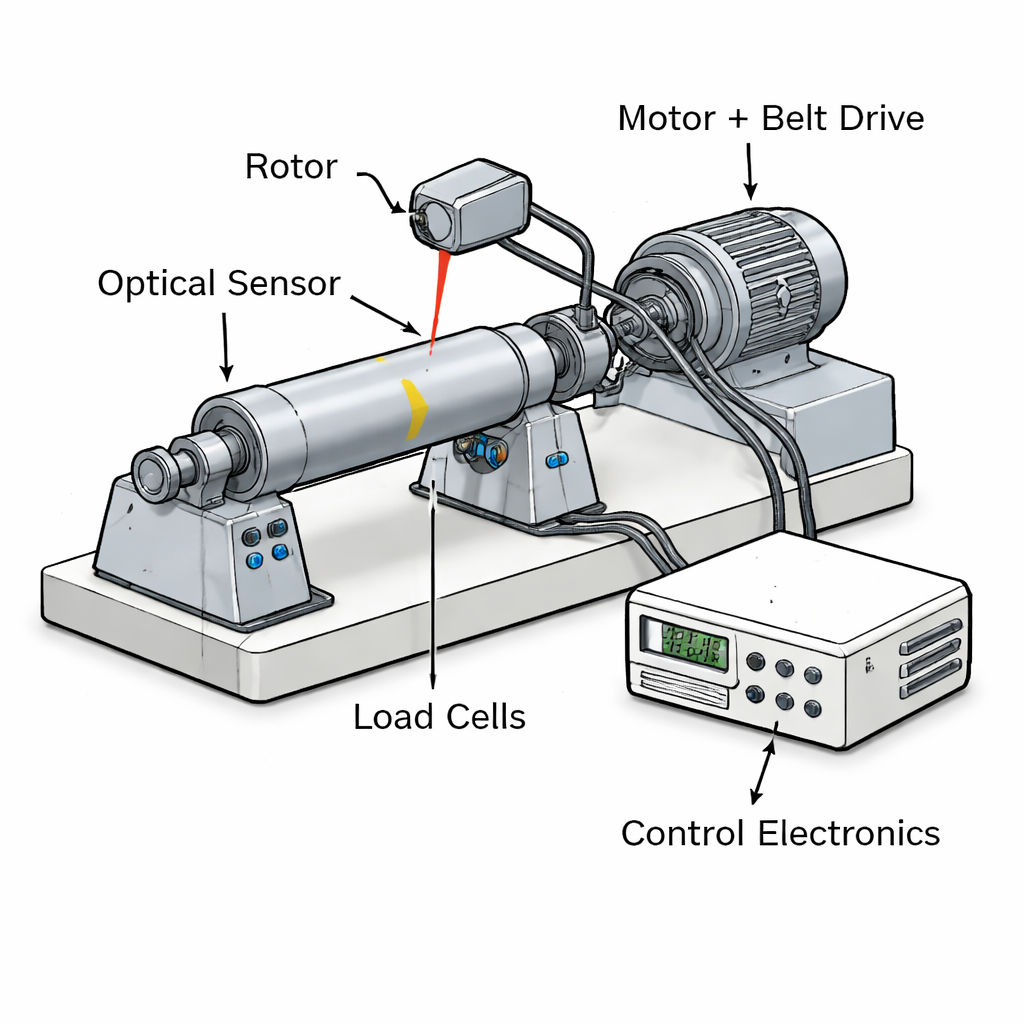

Il team ha progettato un dispositivo di equilibratura su due piani, cioè in grado di correggere lo sbilanciamento su entrambe le estremità di un rotore anziché trattarlo come un disco sottile. Il rotore poggia su supporti regolabili adatti a diverse lunghezze e diametri ed è azionato da un motore DC tramite un sistema a cinghia e ingranaggi. Due piccole celle di carico sotto i supporti fungono da sensori di forza, mentre un sensore ottico osserva un piccolo segno sul rotore per tracciare la sua posizione angolare. Insieme, questi sensori misurano sia l’intensità delle vibrazioni sia l’angolo a cui avvengono. L’elettronica di bordo digitalizza questi segnali e li invia a un computer, dove un software dedicato calcola quanto e dove aggiungere o rimuovere massa per portare il rotore in equilibrio.

Controllo intelligente di velocità e vibrazione

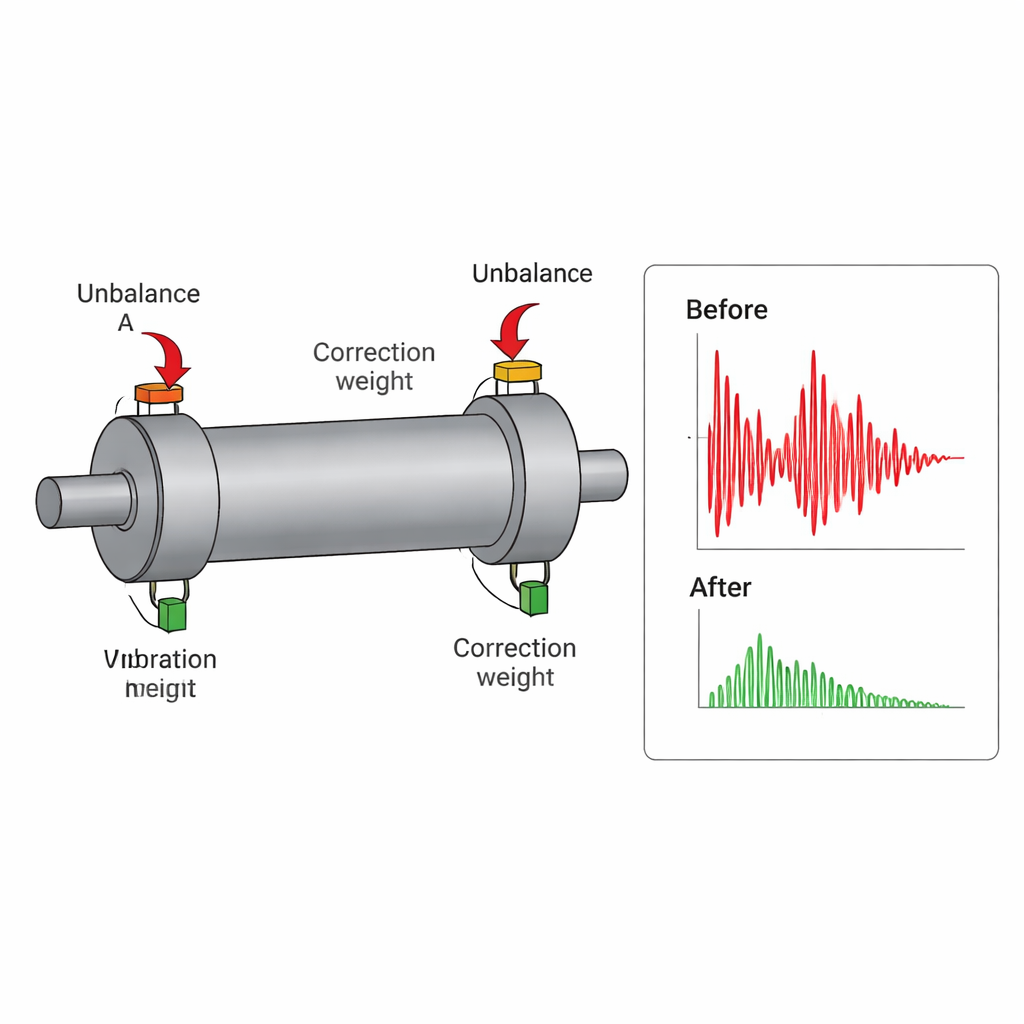

Per ottenere un’equilibratura accurata, il rotore dovrebbe essere testato alla velocità o vicino alla velocità con cui sarà utilizzato nel servizio reale, perché le forze centrifughe crescono con la velocità. Per coprire un ampio intervallo senza sovraccaricare il motore di azionamento, il dispositivo combina due metodi di controllo della velocità: un sistema meccanico a ingranaggi e pulegge che seleziona una fascia di velocità approssimativa e un controllo elettronico del motore tramite modulazione di larghezza di impulso (PWM) per aggiustamenti fini. I ricercatori applicano inoltre una tecnica consolidata chiamata metodo dei coefficienti di influenza. In termini semplici, misurano prima come il rotore vibra da solo, quindi ripetono i test dopo aver applicato piccole masse di prova note in diverse posizioni. Osservando come ciascuna massa di prova modifica la vibrazione su entrambi i supporti, il software risolve un sistema di equazioni che rivela la dimensione e l’angolo delle masse di correzione necessarie in ogni piano di equilibratura.

Verificare la struttura e la matematica

Far ruotare un rotore vicino a 10.000 giri al minuto può eccitare modi di vibrazione naturali della stessa struttura di prova, che offuscherebbero le misure. Per evitarlo, gli autori hanno utilizzato software di simulazione ingegneristica per modellare la struttura dell’equilibratore, meshare il modello in molti piccoli elementi e calcolare le frequenze naturali e le forme modali. La frequenza naturale più bassa trovata era di circa 216 hertz, comodamente al di sopra dei circa 167 hertz associati a 10.000 giri al minuto, quindi il dispositivo non dovrebbe entrare in risonanza nel suo intervallo operativo. Hanno quindi eseguito simulazioni di moto con rotori deliberatamente sbilanciati di diverse masse. A ogni passo hanno applicato la stessa procedura dei coefficienti di influenza utilizzata nei test reali, calcolato le masse di correzione e “installate” nel modello virtuale. I livelli di vibrazione simulati sono diminuiti sensibilmente, confermando che le equazioni e la logica del software funzionano come previsto.

Gestire le imperfezioni del mondo reale

In pratica, nessuna configurazione è perfetta: anche una piccola differenza di altezza tra i due sensori di forza può inclinare il rotore e mescolare forze indesiderate nelle letture. Gli autori hanno studiato questo introducendo disallineamenti controllati nelle loro simulazioni e ripetendo la procedura di equilibratura. Hanno scoperto che all’aumentare dell’errore di altezza, le masse di correzione calcolate si discostavano maggiormente dai valori ideali. Esaminando la velocità con cui cresceva questo errore, hanno concluso che mantenere i due piani dei sensori allineati entro circa un quarto di millimetro mantiene l’errore di massa entro un intervallo accettabile per l’equilibratura ad alta velocità. Questo fornisce indicazioni pratiche per l’assemblaggio e la manutenzione del dispositivo in officine e laboratori.

Rotori più equilibrati, macchine più durature

Nel complesso, il lavoro presenta un equilibratore di rotori compatto e ad alta velocità che combina sensori precisi, controllo di velocità flessibile e un algoritmo di equilibratura comprovato in un unico sistema. Le simulazioni strutturali mostrano che può funzionare in sicurezza fino a 9500 giri al minuto, mentre gli studi di moto dimostrano che può calcolare e applicare masse di correzione efficaci, anche per rotori leggeri. Per i non specialisti, il punto chiave è che questo tipo di strumento facilita la messa a punto delle parti rotanti in modo che funzionino in modo più regolare, il che si traduce in dispositivi più silenziosi, un migliore uso dell’energia e una durata di servizio più lunga per le molte macchine che si basano sui motori elettrici.
