Proprietà elastiche efficaci e conducibilità di metamateriali periodici e stochastici basati su superfici minime

Perché i solidi a spugna sono interessanti

Molti degli aerei, delle automobili, degli impianti medicali e dei dispositivi protettivi del futuro si baseranno su materiali fatti per lo più di spazio vuoto, ma sorprendentemente robusti ed efficienti nel trasportare calore. Questo studio analizza una famiglia speciale di tali materiali “architettati” costruiti da superfici lisce e labirintiche, e li confronta con strutture più casuali, simili a schiume. Modificando con cura la geometria interna, gli autori mostrano come aumentare la rigidezza, controllare il flusso di calore e rendere il materiale quasi uniforme in tutte le direzioni — caratteristiche di cui gli ingegneri hanno urgente bisogno ma che i materiali tradizionali raramente offrono.

Dai reticoli ordinati alla casualità controllata

I materiali cellulari sono solidi costituiti da una rete di pareti sottili o aste, un po’ come una maglia tridimensionale di bolle. Possono essere realizzati in due modi principali: in maniera periodica, dove un singolo blocco elementare si ripete come una piastrella, o in modo stocastico, con un disegno deliberatamente disordinato. I reticoli periodici sono molto leggeri e rigidi, ma possono essere sensibili a piccole imperfezioni di produzione e spesso si comportano diversamente a seconda della direzione del carico (sono anisotropi). Le strutture casuali o stocastiche distribuiscono gli sforzi più uniformemente e tendono a essere meno sensibili ai difetti, ma le loro proprietà sono più difficili da prevedere e progettare.

Superfici minime e schiume spinodali

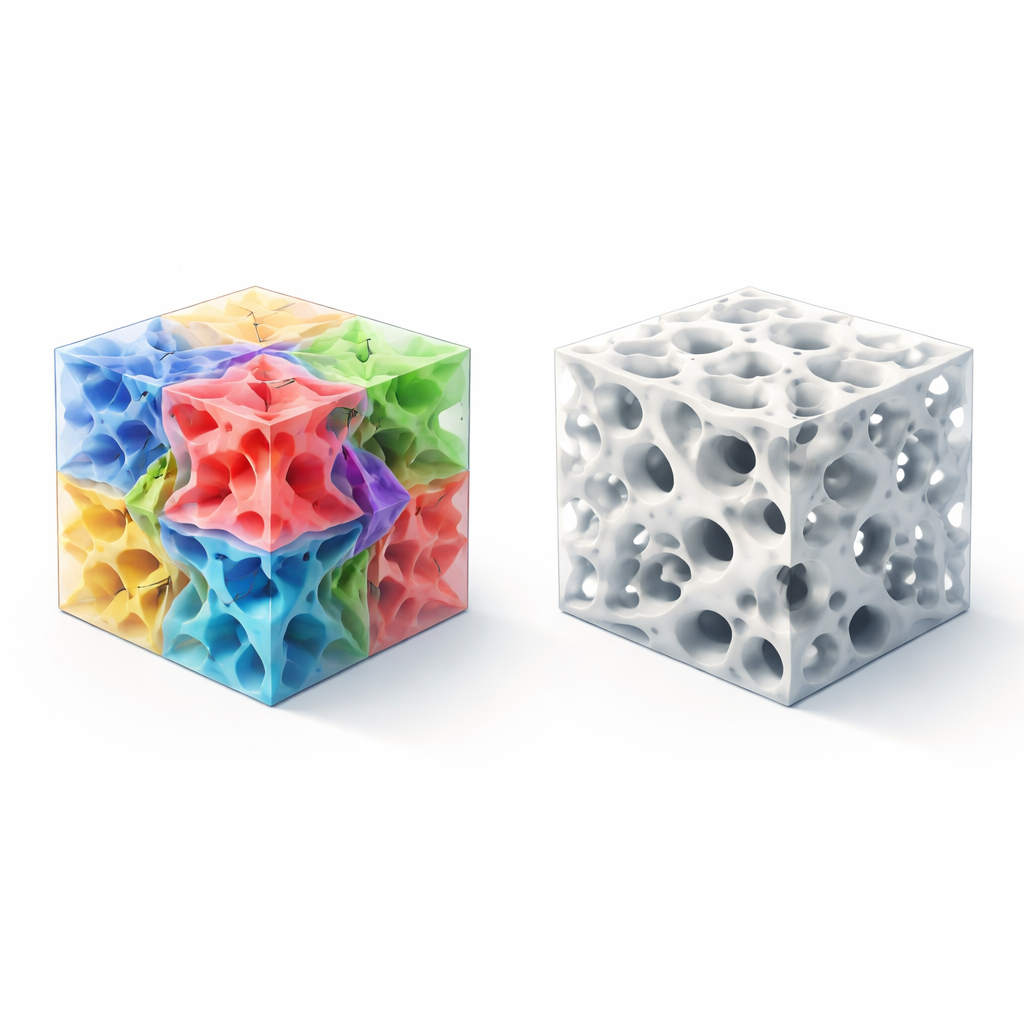

Gli autori si concentrano su due vie per realizzare materiali cellulari stocastici. La prima utilizza superfici minime triplemente periodiche (TPMS) — superfici lisce e continue che si intrecciano nello spazio mantenendo la curvatura media vicina a zero. Esempi famosi includono le forme “Diamond” e “Gyroid”. Suddividendo un volume in molte piccole sotto‑regioni e inserendo in ciascuna una cella TPMS con rotazione, traslazione e deformazione casuali, il team crea un “mosaico” di grani TPMS simile a un policristallo. La seconda via imita un processo fisico chiamato decomposizione spinodale, in cui una miscela uniforme si separa spontaneamente in due fasi interconnesse. Matematicamente ciò si riproduce sommando molte onde stazionarie con direzioni casuali, ottenendo una rete a spugna spesso chiamata struttura di campo casuale gaussiano.

Simulare rigidezza e flusso di calore

Invece di fabbricare ogni progetto, i ricercatori usano simulazioni al computer dettagliate (analisi agli elementi finiti) per prevedere come questi materiali si deformano e quanto bene conducono il calore. Studiano sia progetti basati su membrane, dove la fase solida forma un guscio continuo, sia progetti su aste, dove la fase solida forma elementi filamentosi. Per ogni architettura comprimono e sottopongono virtualmente il materiale a sforzi di taglio lungo tre assi per estrarre le proprietà elastiche chiave — modulo di Young, modulo di taglio, modulo di volume e coefficiente di Poisson — oltre a valutare quanto la risposta sia direzionale (anisotropia). Impongono anche differenze di temperatura per stimare la conducibilità termica e confrontano tutti i risultati con i limiti superiori teorici stabiliti dalle classiche teorie di omogeneizzazione.

Chi vince: ordinato o casuale?

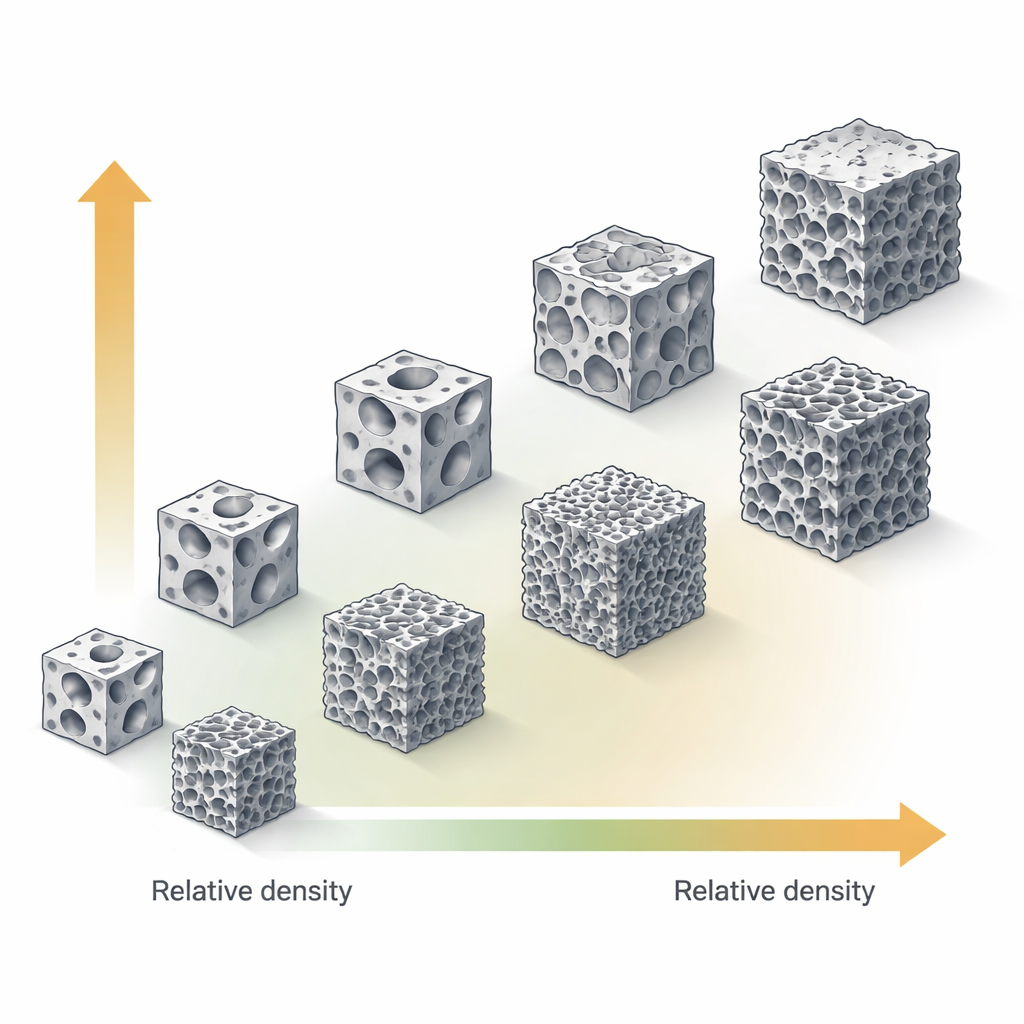

A bassa frazione di materiale solido (bassa densità relativa), i reticoli TPMS perfettamente periodici sono in genere più rigidi e conducono meglio il calore rispetto ai loro omologhi stocastici, sia per le versioni a guscio che per quelle a aste. Tuttavia, all’aumentare della quantità di solido il divario si riduce. Le strutture stocastiche a guscio possono eguagliare, e in alcuni casi superare, la rigidezza dei reticoli periodici, mentre le strutture stocastiche a aste finiscono per sovraperformare quelle periodiche a densità più elevate. In generale, i progetti a guscio sono molto più rigidi e più conduttivi rispetto a quelli a aste a parità di densità. Ciò che è fondamentale è che i disegni stocastici — specialmente quelli basati su TPMS — tendono a essere molto più isotropi: la loro rigidezza e risposta al taglio sono quasi le stesse in tutte le direzioni, caratteristica preziosa quando i carichi sono incerti.

Scegliere la forma interna giusta

Non tutte le superfici minime sono uguali. Tra i progetti stocastici basati su TPMS studiati, quelli costruiti con la topologia Fischer–Koch S offrono la migliore combinazione di rigidezza e conducibilità termica, spesso eguagliando o superando le prestazioni delle strutture spinodali casuali (campo casuale gaussiano). Altre scelte di TPMS, come la forma FRD, risultano meno favorevoli. Questo significa che i progettisti possono usare architetture stocastiche basate su TPMS come un kit di strumenti regolabile: selezionando la superficie adeguata e decidendo se realizzare gusci o aste, possono mirare a specifiche proprietà meccaniche e termiche mantenendo la tolleranza al danno e il comportamento quasi isotropo dei materiali disordinati.

Cosa significa in termini pratici

Per i non specialisti, il messaggio chiave è che ora possiamo “disegnare” la geometria interna di un solido quasi a piacimento, invece di accettare ciò che la natura o i processi tradizionali ci impongono. Questo studio mappa come diversi motivi labirintici — ordinati e casuali — si traducono in qualità del mondo reale come rigidezza, resistenza ai difetti e capacità di trasportare calore. Mostra che un disordine progettato con cura, specialmente basato su certe superfici minime, può offrire al contempo robustezza e alte prestazioni, fornendo linee guida pratiche per progettare componenti leggeri di nuova generazione, impianti medicali e parti per la gestione termica.

Citazione: Abubaker, H.M., Al-Jamal, A.A., Barsoum, I. et al. Effective elastic properties and conductivity of minimal surface based stochastic and periodic metamaterials. Sci Rep 16, 7597 (2026). https://doi.org/10.1038/s41598-026-37948-3

Parole chiave: metamateriali cellulari, superfici minime triplemente periodiche, reticoli stocastici, strutture spinodali, conducibilità termica
