Caratteristiche delle riflessioni sismiche e genesi dei goaf e dei giacimenti di carbone sottostanti

Perché le cavità nascoste sotto le miniere di carbone sono importanti

In profondità sotto molti giacimenti di carbone si trovano vuoti creati dall’uomo chiamati goaf—spazi lasciati dopo l’estrazione del carbone. Col tempo, la roccia sovrastante queste cavità può rompersi e collassare, creando zone instabili che si estendono verso la superficie. Queste cavità nascoste e le zone collassate possono provocare subsidenza del suolo, mettere a rischio la sicurezza dei minatori e rendere più difficile per i geologi individuare strati carboniferi più profondi con indagini sismiche (la stessa tecnologia di base dell’ecografia medica, applicata però alla Terra). Questo studio spiega come queste cicatrici sotterranee distorcono i segnali sismici e mostra come sia comunque possibile “vedere” gli strati carboniferi profondi attraverso il caos.

Un paesaggio modellato dall’estrazione

La ricerca si concentra su un’area mineraria nella Pianura di Huaibei, nell’est della Cina, una regione piatta costellata di fiumi, stagni e villaggi. Dopo due decenni di sfruttamento di uno strato carbonifero superiore, si sono formati ampi goaf e zone di cedimento sotto la superficie, insieme a una subsidenza del suolo osservabile. Sotto lo strato superiore si trovano strati carboniferi più profondi che stanno diventando sempre più importanti man mano che le riserve più superficiali si esauriscono. Prima che fossero eseguite indagini sismiche più estese, i geofisici raccolsero due linee di prova di dati sismici che attraversavano aree sia estratte sia non estratte. Notarono rapidamente un problema: le riflessioni dagli strati carboniferi profondi sotto le aree influenzate dai goaf erano deboli, frammentate e difficili da seguire, suggerendo che la roccia disturbata sopra stava confondendo i segnali sismici.

Interpretare gli echi sotterranei

Su ciascuna delle due linee sismiche, il team ha diviso i profili in zone basandosi su quanto pulite o disturbate apparivano le riflessioni. Nelle aree non disturbate, lo strato carbonifero superiore e lo strato target più profondo mostravano echi forti e continui con forme regolari. All’interno delle aree esaurite, tuttavia, lo scenario cambiava. Dove erano presenti goaf e zone di crollo, le riflessioni dallo strato superiore mostravano aree con energia attenuata e interruzioni, e lo strato carbonifero profondo spesso appariva con energia molto più bassa, forme d’onda confuse e scarsa continuità. Le perturbazioni più intense si verificavano vicino ai centri dei grandi goaf, dove la roccia sovrastante si era gravemente disgregata e erano presenti numerose cavità e fratture; gli effetti gradualmente diminuivano verso i bordi di queste zone, dove la roccia era meno danneggiata.

Costruire un modello di Terra in laboratorio

Poiché le rocce reali sono complesse, i ricercatori hanno costruito un modello numerico semplificato ma realistico delle stratificazioni, includendo due strati carboniferi e tre goaf di diverse dimensioni e condizioni—uno ancora largamente intatto, uno moderatamente collassato e uno fortemente crollato con un’ampia zona d’influenza. Hanno adattato la velocità d’onda e la densità nelle zone di cedimento per imitare la roccia disgregata e le cavità piene d’acqua, quindi hanno simulato il passaggio di onde sismiche attraverso questa Terra virtuale. Utilizzando algoritmi di imaging avanzati sui dati sintetici, hanno prodotto una sezione sismica pulita, priva del rumore legato al campo come le variazioni in prossimità della superficie o errori di registrazione. Ciò ha permesso di isolare esattamente come i soli goaf e le zone di cedimento alterassero le riflessioni sismiche dagli strati sottostanti.

Cosa succede alle onde sismiche nella roccia fratturata

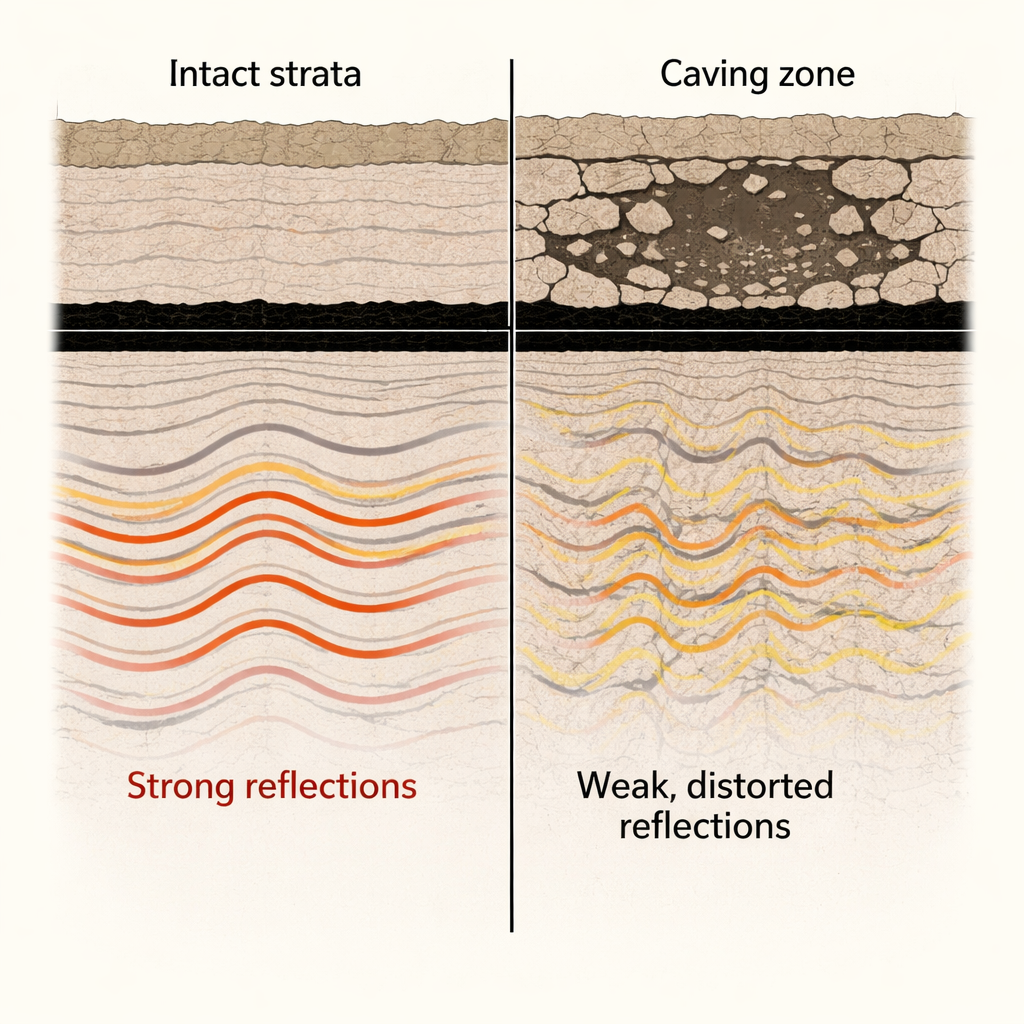

Le simulazioni hanno confermato tre modalità chiave con cui i goaf e le zone di cedimento deformano l’immagine sismica: energia, forma d’onda e continuità. Primo, la base di un goaf agisce come uno specchio forte, riflettendo una grande parte dell’energia incidente e lasciandone meno procedere verso il basso, mentre la roccia disgregata nella zona di cedimento disperde l’energia in molte direzioni. Insieme, questi effetti indeboliscono molto le riflessioni dagli strati carboniferi profondi. Secondo, poiché le onde sismiche viaggiano più lentamente attraverso roccia fratturata a bassa velocità e cavità piene d’acqua, i loro tempi di arrivo sono ritardati e le loro fasi—essenzialmente le forme d’onda—vengono distorte. Terzo, la diffusione all’interno della zona di cedimento frammenta quelle che altrimenti sarebbero linee di riflessione lisce e continue dagli strati profondi, trasformandole in eventi irregolari e a chiazze. Al contrario, i goaf non collassati rallentano ancora le onde ma preservano in gran parte le loro forme, così le riflessioni restano più coerenti.

Vedere attraverso il danno

Per i non specialisti, la conclusione è che i vecchi lavori minerari possono comportarsi sia come uno specchio incrinato sia come una finestra appannata per l’imaging sismico: riflettono e confondono le onde usate per mappare ciò che si trova sotto. Questo studio collega sintomi sismici specifici—segnali deboli, forme d’onda disordinate e linee di riflessione interrotte—a caratteristiche fisiche quali cedimenti, frammentazione e forti superfici riflettenti al fondo dei goaf. Con questa comprensione, i geoscienziati possono riconoscere meglio dove l’estrazione pregressa distorce le loro immagini e riescono comunque a ricostruire un quadro affidabile degli strati carboniferi profondi. Ciò, a sua volta, favorisce uno sviluppo più sicuro ed efficiente delle risorse carbonifere profonde e aiuta a gestire i rischi creati da decenni di scavi sotterranei.

Citazione: Shan, R., Nie, A., Cao, X. et al. Seismic reflection characteristics and genesis of goafs and underlying coal seams. Sci Rep 16, 6711 (2026). https://doi.org/10.1038/s41598-026-37861-9

Parole chiave: estrazione del carbone, imaging sismico, subsidenza del suolo, zone di goaf e cedimento, strati carboniferi profondi
