Una metasuperficie non uniforme a indice di rifrazione quasi zero per la riduzione broadband della RCS di un'antenna Vivaldi antipodale

Perché nascondersi dai radar conta ancora

Dai caccia agli apparati di comunicazione futuri per 5G e 6G, molti dispositivi devono scambiarsi onde radio senza trasformarsi in bersagli facili per i radar. Le tecniche stealth tradizionali spesso comportano compromessi: materiali pesanti e ingombranti o prestazioni degradate dell'antenna. Questo articolo presenta una “pelle” compatta fatta di piastrelle ingegnerizzate, chiamata metasuperficie, che può essere collocata sotto un tipo di antenna molto diffuso per ridurre drasticamente quanto il radar la rileva—senza sacrificare le prestazioni dell'antenna.

Una superficie più intelligente per le onde radio

Lo studio si concentra sulla riduzione della radar cross-section (RCS), una misura di quanto grande un oggetto appare al radar. Invece di limitarsi ad assorbire energia come una spugna, la superficie proposta rimodella il modo in cui le onde radio vengono riflesse. È costruita con piccoli motivi metallici ripetuti su una piastra circuitale piana—molto più piccoli della lunghezza d'onda delle onde incidenti. Questi motivi sono progettati in modo che un'onda incidente con una certa polarizzazione (una specifica orientazione del campo elettrico) venga riflessa con la polarizzazione ruotata di 90 gradi. Allo stesso tempo, le riflessioni che preservano la polarizzazione originale sono fortemente soppresse. Regolando questo comportamento su un ampio intervallo di frequenze, la superficie mantiene gli echi radar ridotti su una banda larga.

Una scacchiera che annulla gli echi

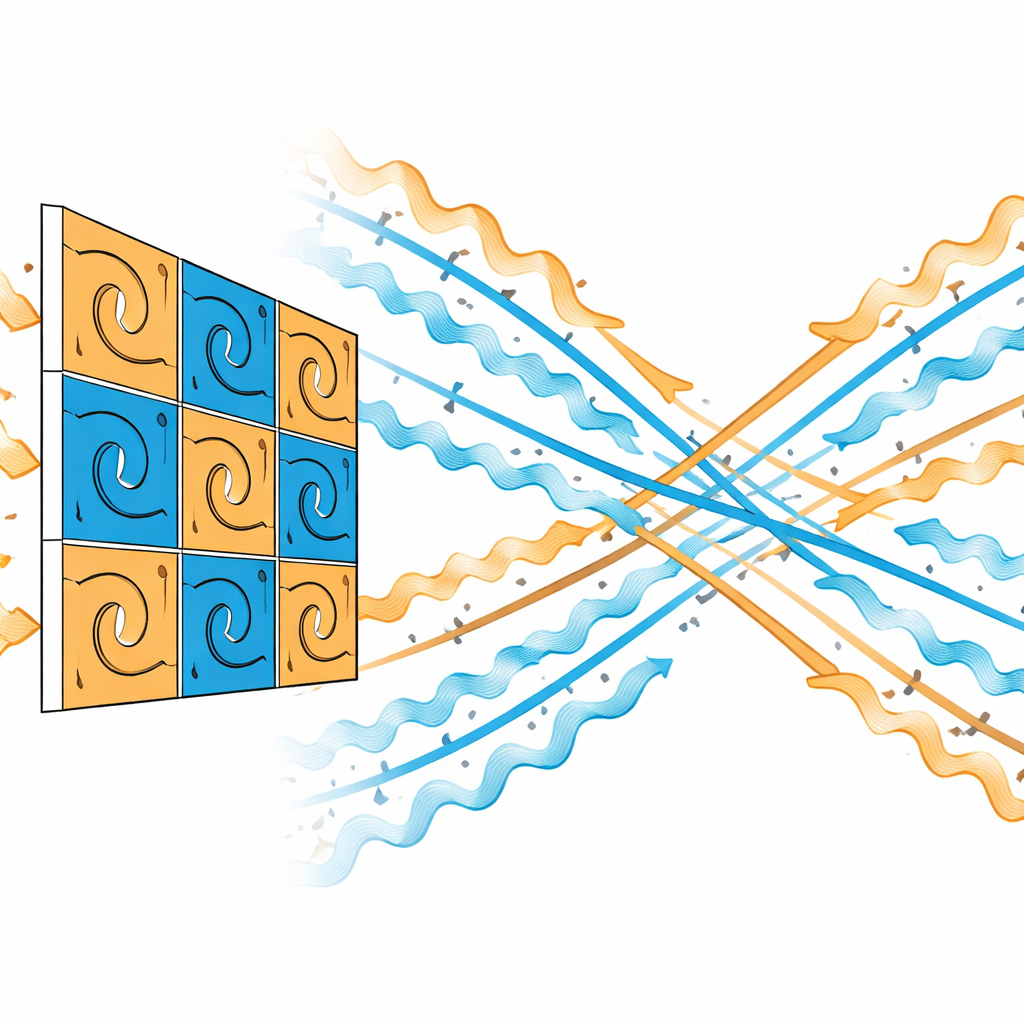

Il trucco chiave sta nell'ordinamento di questi piccoli motivi. Quattro elementi identici formano una piccola “supercella” quadrata. Accanto a essa, un'altra supercella è ruotata di 90 gradi, e questi due tipi sono piastrellati a scacchiera. Quando le onde radar colpiscono questa disposizione, le patch adiacenti restituiscono riflessioni cross-polarizzate quasi in opposizione di fase (circa 180 gradi). Ciò significa che i loro contributi all'eco retrostante si cancellano in gran parte, mentre entrambi i tipi riducono anche le riflessioni co-polarizzate ordinarie. Il risultato è una forte diminuzione della RCS rispetto a una semplice piastra metallica della stessa dimensione, e questo effetto si mantiene non solo in incidenza diretta, ma anche quando le onde arrivano da angoli obliqui.

Insieme a un'antenna ad alta velocità

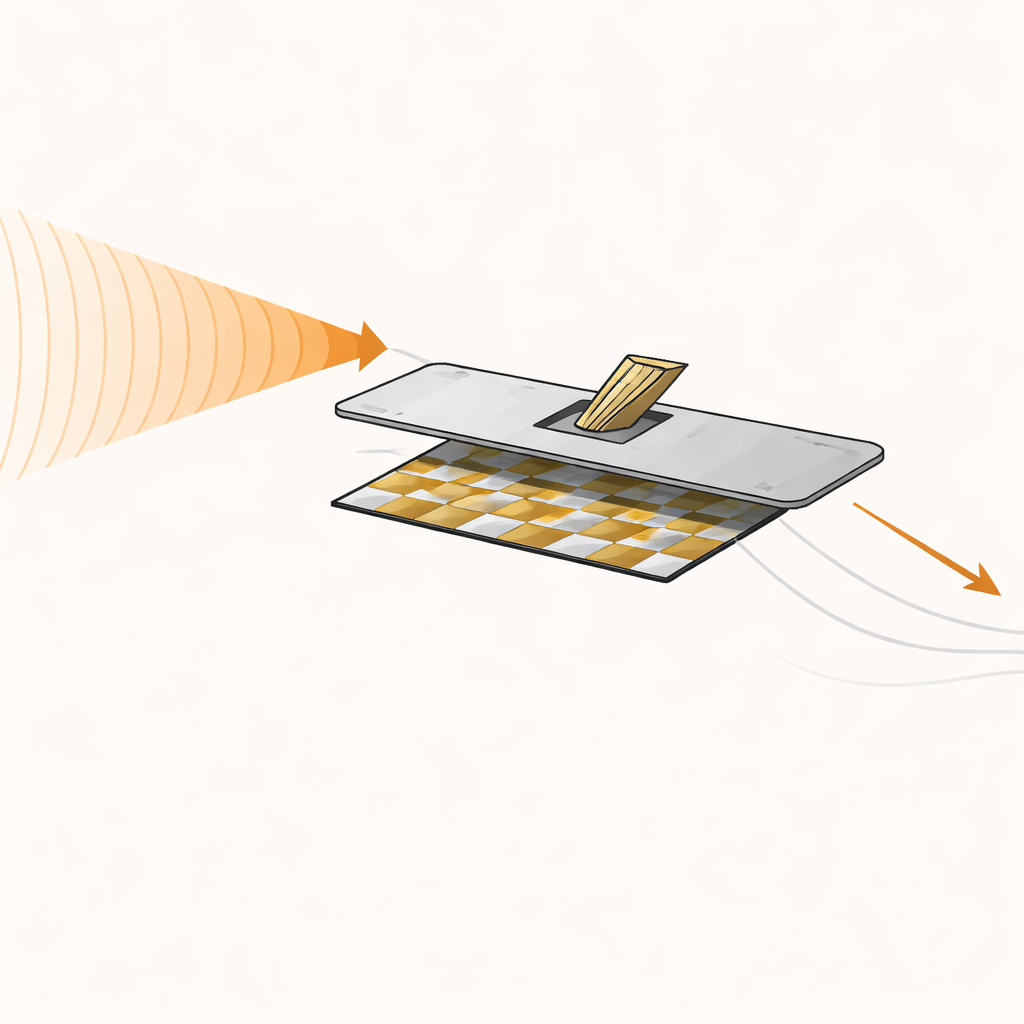

Per dimostrare che stealth e prestazioni possono coesistere, gli autori abbinano questa metasuperficie a un'antenna Vivaldi antipodale—un progetto a ventaglio, end-fire, comunemente usato alle frequenze millimetriche, ad esempio nei collegamenti wireless avanzati e nei radar. L'antenna è progettata per offrire ampia banda e buon guadagno intorno a 25–30 GHz. La metasuperficie è montata a pochi millimetri al di sotto di essa, con un piccolo foro per il connettore di alimentazione. Misure e simulazioni dettagliate rivelano che l'accoppiamento in ingresso e il diagramma di radiazione dell'antenna sono preservati: il guadagno di picco rimane intorno a 9 dBi e il fascio principale continua a puntare nella stessa direzione, nonostante la superficie sottostante stia attivamente rimodellando le onde disperse.

Stealth wideband senza grandi compromessi

I test di prestazione mostrano che il sistema combinato raggiunge fino a 30 dB di riduzione della RCS monostatica—equivalente a ridurre la taglia radar apparente di un fattore 1000—su una gamma di frequenze molto ampia, da 14 a 36 GHz. Il progetto mantiene inoltre buone prestazioni quando trasmettitore e ricevitore sono separati in angolo (condizioni bistatiche), con una consistente riduzione della RCS su una finestra angolare ampia fino a ±85 gradi a una frequenza operativa chiave. È importante che questi guadagni siano ottenuti con una metasuperficie compatta in area e sottile nel profilo rispetto ad altri approcci riportati, il cui comportamento interno è ben descritto da modelli circuitali semplificati e dall'analisi dei modi.

Cosa significa per i collegamenti stealth del futuro

In termini pratici, questo studio dimostra che un rivestimento sottile e sagomato può rendere un'antenna ad alta velocità molto meno visibile ai radar mantenendo in gran parte intatte le sue capacità di comunicazione o sensori. Ruotando e sfasando le onde disperse invece di limitarsi ad assorbirle, la metasuperficie offre stealth broadband e stabile rispetto all'angolo in un ingombro relativamente contenuto. Tali progetti potrebbero aiutare futuri velivoli, veicoli e persino infrastrutture a nascondere i loro apparati radio più evidenti, permettendo sistemi fortemente connessi e molto più difficili da individuare.

Citazione: Das, P., Kundu, S. & Kumar, R. A near zero refractive indexed non-uniform metasurface for broadband RCS reduction of an antipodal Vivaldi antenna. Sci Rep 16, 8563 (2026). https://doi.org/10.1038/s41598-026-37848-6

Parole chiave: antenna stealth, metasuperficie, sezione d'urto radar, antenna Vivaldi, onde millimetriche
