Analisi dell’effetto della forza di pressione sulle proprietà microstrutturali delle pellicole di misura della pressione

Vedere forze invisibili

Ogni volta che due superfici si toccano — il tuo piede a terra, il dente di un ingranaggio con il suo corrispondente, o lo strumento di un chirurgo sull’osso — le forze si distribuiscono su un’area di contatto piccolissima. Non possiamo vedere queste pressioni a occhio nudo, eppure determinano se un giunto si consumi, se un impianto medico abbia successo o se una macchina guasti. Questo articolo esplora uno strumento diffuso per rivelare quelle forze nascoste: le pellicole di misurazione della pressione che cambiano colore quando vengono compresse. Gli autori pongono una domanda semplice ma a lungo trascurata: che cosa avviene realmente all’interno di queste pellicole quando vengono premute?

Come le pellicole che cambiano colore misurano la pressione

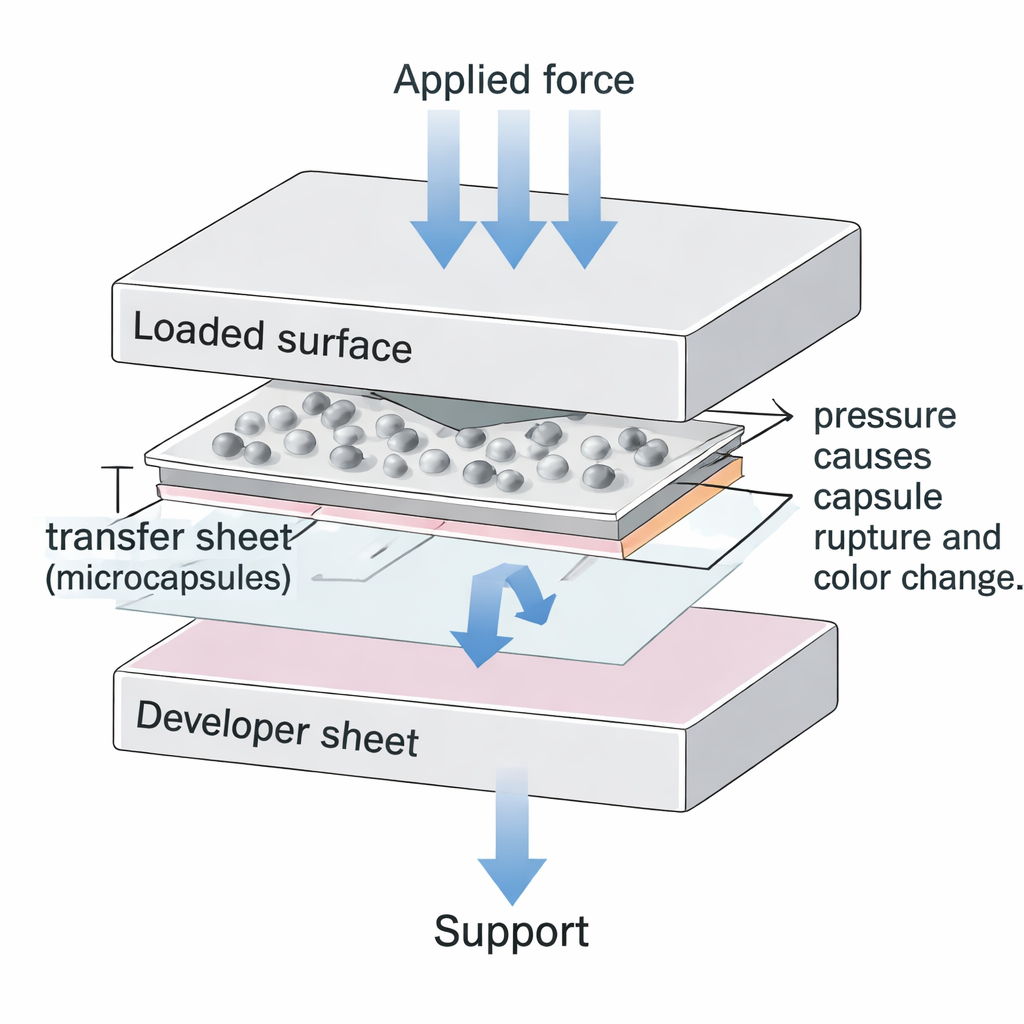

Le pellicole di pressione commerciali sono sottili fogli di plastica che assumono sfumature dal rosa al rosso nelle zone in cui vengono compressi. Nella versione a due fogli molto usata, uno strato (il foglio di trasferimento) contiene innumerevoli microcapsule microscopiche piene di un colorante liquido. Il secondo strato (il foglio sviluppatore) ha un rivestimento speciale che reagisce con quel colorante. Quando i fogli vengono sandwichati tra due parti solide e compressi, alcune capsule si rompono e rilasciano il colorante sullo sviluppatore, creando una mappa cromatica permanente della pressione. Le aree più scure indicano che più capsule si sono rotte, quindi una pressione maggiore.

Guardare sotto la superficie

Studi precedenti su queste pellicole si sono concentrati sui motivi colorati che producono: come calibrare il colore in funzione della pressione o come usare le pellicole in medicina, odontoiatria e ingegneria. Per contro, questo studio si concentra sulla struttura interna della pellicola. Usando un microscopio elettronico a scansione, gli autori hanno esaminato il foglio di trasferimento e il foglio sviluppatore di un sistema commerciale a due fogli (SPF‑D della Sensor Products Inc.). Hanno osservato aree mai sottoposte a carico, zone al margine dell’area carica e regioni direttamente sottoposte a forze note. Hanno inoltre analizzato la composizione chimica di particelle individuali con tecniche basate sui raggi X.

Il foglio di trasferimento si è rivelato un composito complesso. La superficie è affollata di microcapsule sferiche e levigate con diametri che vanno da circa 1 a 40 micrometri — migliaia di volte più piccole di un millimetro — mescolate a minuscoli cristalli minerali brillanti. Le capsule tendono a formare agglomerati «a grappolo» piuttosto che un rivestimento perfettamente uniforme. L’analisi chimica ha mostrato che le capsule sono per lo più materiale organico contenente il colorante, mentre le particelle brillanti sono principalmente carbonato di calcio e altri minerali che irrigidiscono e stabilizzano lo strato.

Cosa succede quando si preme

Per vedere come la pressione danneggia le capsule, i ricercatori hanno premuto piccoli pezzi di pellicola tra blocchi metallici di precisione sotto forze controllate. Hanno quindi contato capsule integre e rotte in molte regioni microscopiche. In media, ogni area delle dimensioni di un granello di sabbia (circa 640 per 480 micrometri) conteneva all’incirca 900 capsule. Circa il 2% era già danneggiato prima di qualsiasi carico — un importante «rumore di fondo» intrinseco nelle misure. Con l’aumentare della forza applicata, la frazione di capsule rotte cresceva costantemente, ma il modo in cui si rompevano rimaneva lo stesso: le capsule si aprivano in modo caratteristico, a forma di cratere, spesso iniziando con una sottile fessura attraverso il diametro.

Interessante è che la maggior parte dell’azione coinvolge capsule di dimensioni medie, circa 3–15 micrometri. Queste capsule di media grandezza costituiscono la maggioranza sia delle particelle intatte sia di quelle rotte, il che significa che controllano in larga misura quanto colorante viene rilasciato e quanto scura diventa l’impronta. Capsule molto piccole o molto grandi sono relativamente rare. L’agglomerazione delle capsule spiega perché il foglio sviluppatore non si colora in modo perfettamente uniforme: gruppi locali di capsule densamente impaccate possono rilasciare colorante extra, creando piccoli punti più scuri anche quando la pressione complessiva è moderata.

L’altra metà del sandwich

Il foglio sviluppatore, che riceve il colorante, ha una sua microstruttura importante. È un rivestimento sottile e fragile caricato di pigmenti minerali su una base di poliestere. Al microscopio, le aree sottoposte a pressione mostrano una rete di sottili crepe, come fango essiccato, mentre le regioni non caricate restano lisce. Le stesse particelle ricche di calcio trovate nel foglio di trasferimento sono qui ancora più abbondanti, insieme a composti di titanio e zinco che probabilmente influenzano colore e opacità. Questo strato fragile e particellare aiuta a intrappolare e fissare il colorante, ma la sua tendenza a creparsi sotto carico limita anche quanto il colore possa essere uniforme.

Perché questo conta per misure nel mondo reale

Per gli utilizzatori delle pellicole di pressione in cliniche, laboratori e fabbriche, queste osservazioni microscopiche chiariscono perché i produttori dichiarano un’accuratezza dell’ordine di ±10–15%. Anche prima dell’uso, una piccola frazione di capsule è già rotta, e il resto è raggruppato piuttosto che distribuito uniformemente. Insieme allo strato sviluppatore fragile e fessurato, queste caratteristiche introducono una variabilità inevitabile nella risposta cromatica. Lo studio mostra però che, nonostante ciò, il processo di rottura è altamente coerente e statisticamente prevedibile: con l’aumentare della pressione, si rompono sempre più capsule degli stessi tipi e nello stesso modo. Questa intuizione rinforza i modelli computazionali e i metodi di calibrazione, aiutando ingegneri e clinici a interpretare le impronte colorate in modo più affidabile e a progettare esperimenti, dispositivi e piani di trattamento migliori basati su ciò che queste pellicole apparentemente semplici rivelano.

Citazione: Kalina, A., Ostachowski, P., Pytel, M. et al. Analysis of the effect of pressure force on the microstructure properties of pressure measuring films. Sci Rep 16, 7085 (2026). https://doi.org/10.1038/s41598-026-37837-9

Parole chiave: pellicola sensibile alla pressione, microcapsule, mappatura della pressione di contatto, microstruttura dei materiali, meccanica sperimentale
