Simulazione dinamica dell’instabilità da gas-lock in una pompa sommersa elettrica indotta dalla chiusura della valvola dell’annulo

Perché una valvola nascosta nel sottosuolo è importante

Molto sotto la superficie terrestre, potenti pompe elettriche aiutano a spingere il petrolio verso l’alto e a mantenere la produzione dei pozzi. Questi “cavalli di battaglia” sono costosi e difficili da sostituire, specialmente offshore. Questo studio mostra come qualcosa di semplice come una valvola nella posizione sbagliata possa silenziosamente innescare un disastro in slow-motion: oscillazioni estreme nella produzione, surriscaldamento dell’equipaggiamento e una perdita di produzione del 23%, tutte ricondotte a gas intrappolato che il sistema non poteva più sfiatare in sicurezza.

Come le pompe elettriche profonde mantengono il flusso di petrolio

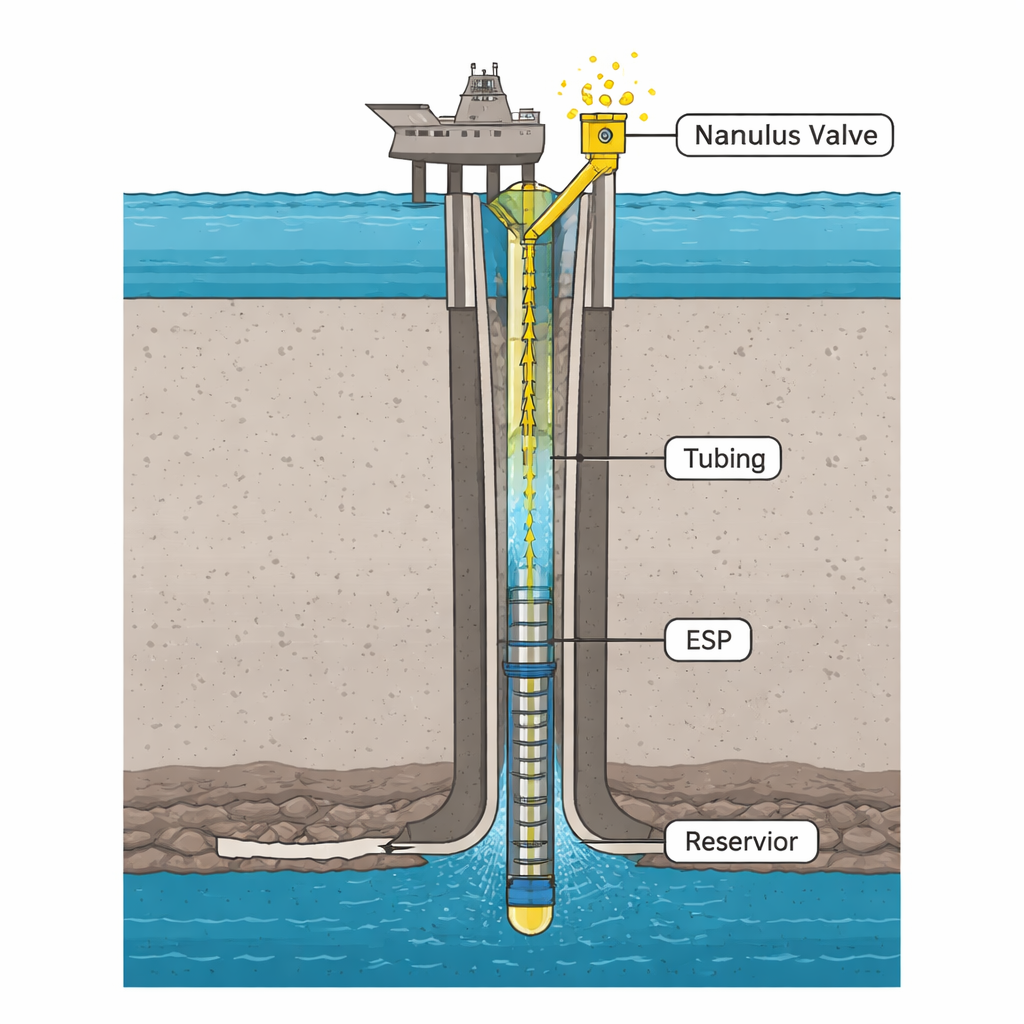

Molti pozzi petroliferi fanno affidamento su Pompe Sommersi Elettriche (ESP), lunghe colonne di stadi rotanti mosse da un motore elettrico a migliaia di piedi sottoterra. Il loro compito è sollevare grandi volumi di fluido prevalentemente liquido attraverso un tubo d’acciaio fino alla superficie. Intorno a quel tubo c’è un secondo passaggio di flusso, chiamato annulo, dove il gas separato dal liquido può essere convogliato verso la superficie. In condizioni normali il gas viene rimosso prima di raggiungere la pompa, sfiatato attraverso l’annulo e una valvola dell’annulo, e la pompa vede principalmente liquido, permettendole di funzionare in modo regolare e rimanere fresca.

Quando il gas non ha via d’uscita

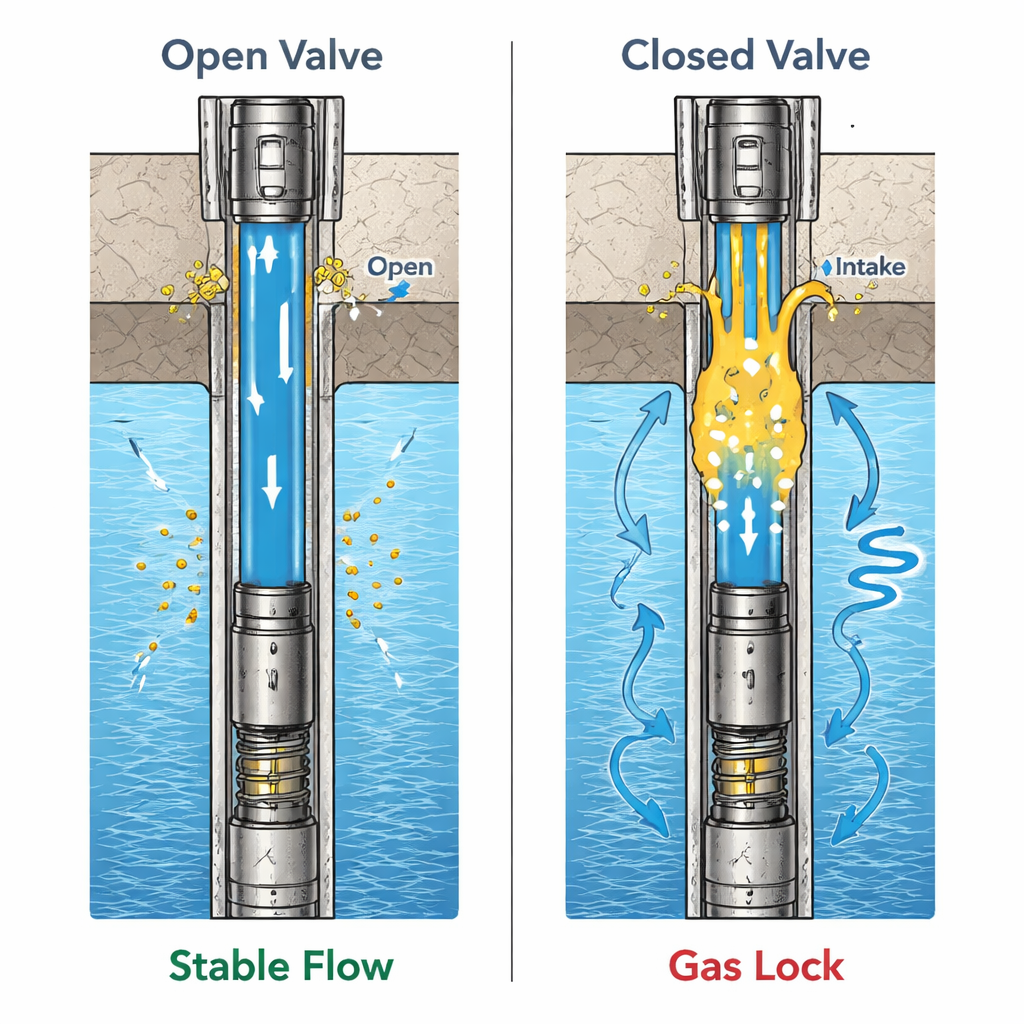

Il lavoro esamina un incidente reale in un pozzo offshore nel Golfo Persico dove, dopo una riaccensione, la valvola dell’annulo era stata accidentalmente lasciata chiusa. In superficie tutto sembrava a posto: la corrente del motore e le pressioni apparivano normali e la produzione sembrava stabile. Ma con la valvola chiusa, il gas separato cominciò ad accumularsi nell’annulo sopra il liquido. In circa un giorno questa bolla di gas in crescita spinse verso il basso il livello del liquido fino a quando il gas raggiunse l’ingresso della pompa. Quello che era stato un semplice errore sulla posizione di una valvola si trasformò lentamente in uno stato ad alta probabilità di “gas-lock”, in cui la pompa non poteva più sollevare il fluido correttamente.

Simulare una lenta discesa nell’instabilità

Per comprendere questa catena di eventi, gli autori hanno costruito un modello dinamico dettagliato del pozzo usando un simulatore di flusso multifase (OLGA). Hanno incluso la geometria del pozzo, le proprietà dei fluidi, le caratteristiche della pompa e il calendario reale di apertura e chiusura della valvola dell’annulo su un periodo di 13 giorni. Il modello ha seguito come gas e liquido si muovevano nel sistema nel tempo e come la presenza di gas all’ingresso della pompa degradasse la spinta di pressione e l’efficienza della pompa. I ricercatori hanno poi convertito la potenza idraulica simulata nella corrente motore attesa per poter confrontare il modello direttamente con i dati ad alta frequenza provenienti dai sensori downhole sul campo.

Riprodurre il guasto reale

Il comportamento simulato ha corrisposto da vicino a quanto effettivamente avvenuto nel pozzo. Dopo la chiusura della valvola, il modello ha riprodotto il ritardo di circa un giorno prima che sorgessero i problemi, seguito da forti oscillazioni nella corrente del motore tra circa 40 e 58 ampere, variazioni di pressione all’ingresso della pompa di circa ±30 psi e temperature d’ingresso fluttuanti. Questi segnali indicano tutti che la pompa ingeriva ripetutamente grandi slug di gas, perdeva capacità di sollevamento e poi si riprendeva brevemente. Il modello ha inoltre mostrato come il tasso di gas all’ingresso della pompa sia più che raddoppiato (da 0,2 a 0,4 milioni di piedi cubi standard al giorno), mentre il flusso di liquido attraverso la pompa e in superficie è calato bruscamente e ha cominciato a fluttuare, riducendo la produzione complessiva di circa il 23%.

Cosa significa per i pozzi futuri

Combinando misure reali con una simulazione dinamica, lo studio costruisce un quadro chiaro e quantitativo di come un ventilazione del gas dell’annulo bloccata possa spingere un sistema ESP in un’instabilità dannosa e autosostenuta. Per gli operatori il messaggio è semplice: lo sfiato del gas dell’annulo affidabile non è un dettaglio secondario ma un requisito critico per la sicurezza e le prestazioni. L’approccio di modellazione offre anche una via verso strumenti in stile “gemello digitale” che possono avvisare di condizioni di gas-lock in sviluppo prima che causino perdite significative di produzione o danni permanenti all’equipaggiamento downhole costoso.

Citazione: Abu Bakri, J., Jafari, A. & Khazraee, S.M. Dynamic simulation of gas-lock instability in an electrical submersible pump induced by annulus valve closure. Sci Rep 16, 7005 (2026). https://doi.org/10.1038/s41598-026-37814-2

Parole chiave: pompa sommersa elettrica, blocco da gas, flusso multifase, venting del gas dell’annulo, produzione di pozzi petroliferi
