Antenna a capsula a doppia banda commutabile elettronicamente per applicazioni endoscopiche wireless

Ingoiare una Minuscola Fotocamera per un Controllo a Colori

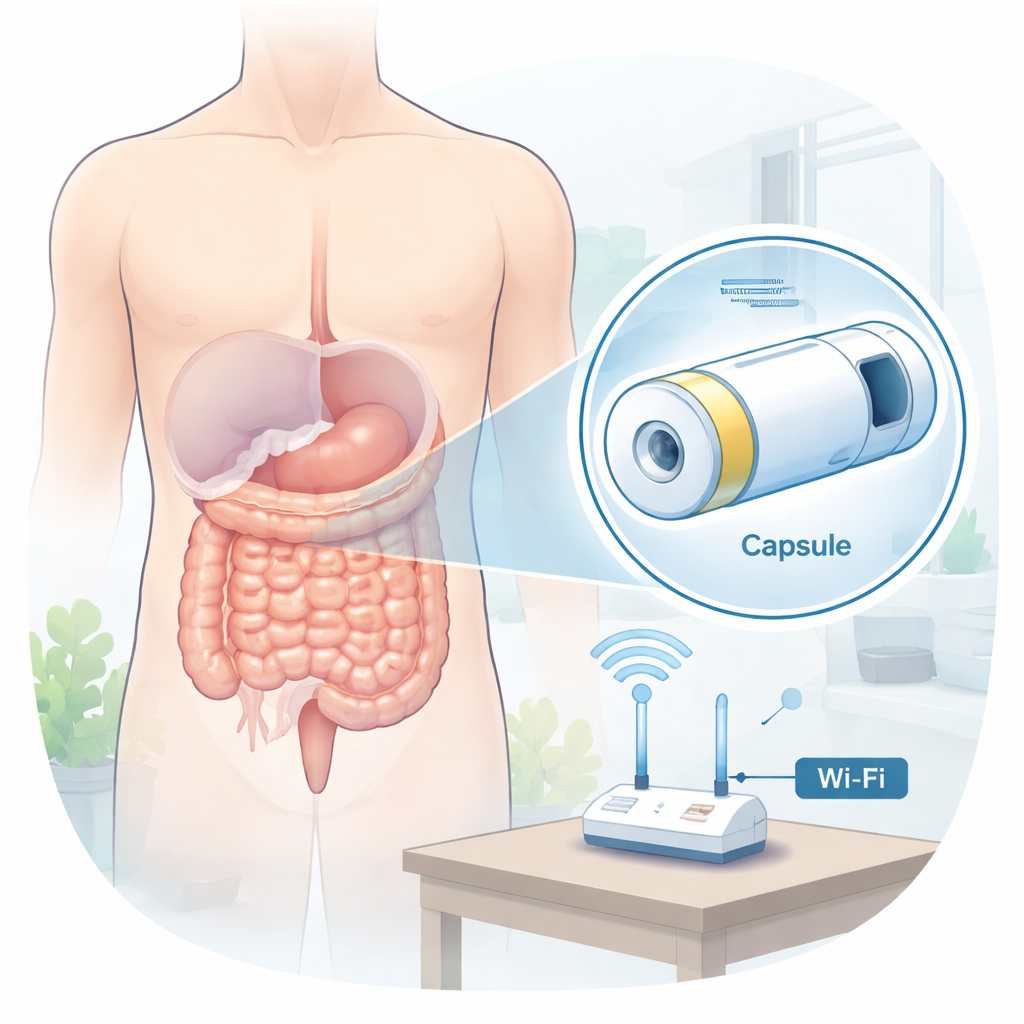

Immaginate di ottenere un controllo medico dettagliato dell’intestino tenue semplicemente ingerendo una pillola. Niente tubi, niente sedazione: solo una capsula che percorre naturalmente il vostro tratto gastrointestinale inviando immagini e dati al medico. Questo articolo esplora come gli ingegneri abbiano creato una minuscola antenna a basso consumo all’interno di tali capsule in modo che possano comunicare direttamente con le normali reti Wi‑Fi, avvicinando l’imaging di livello ospedaliero a un uso domestico quotidiano.

Perché l’Intestino Tenue è Difficile da Esaminare

L’intestino tenue è un tubo lungo e tortuoso, stipato nell’addome. Le sonde tradizionali con fili non riescono facilmente a raggiungerne la maggior parte, perciò segni importanti di sanguinamento, infiammazione o cancro possono sfuggire. L’endoscopia a capsula — “pillole” elettroniche ingeribili con fotocamera e collegamento radio — è stata sviluppata per risolvere questo problema. Ma inserire una fotocamera, una batteria, l’elettronica e un’antenna radio in qualcosa all’incirca delle dimensioni di una grossa vitamina è estremamente impegnativo, specialmente quando i tessuti del corpo assorbono energia radio e le norme di sicurezza limitano rigorosamente la quantità di radiazione utilizzabile.

Trasformare una Pillola Wi‑Fi in un Dispositivo Pronto per Internet

I moderni chip a basso consumo rendono ora realistico che una capsula si connetta direttamente al Wi‑Fi standard, proprio come un telefono o un computer portatile. I ricercatori hanno progettato una nuova antenna che funziona nelle due principali bande Wi‑Fi, intorno a 2,45 e 5,8 gigahertz. La banda più bassa è migliore per comunicazioni affidabili attraverso il corpo ed è ideale per compiti stabili e a basso bit‑rate come segnali di controllo e aggiornamenti di stato. La banda più alta può trasportare molte più informazioni, rendendola adatta a burst di immagini e video ad alta qualità. Fondamentale è il fatto che hanno adattato questa antenna su un disco piatto di soli 9,5 millimetri di diametro e appena 1,27 millimetri di spessore, quindi occupa meno di 2 millimetri della lunghezza della capsula, lasciando ampio spazio per ottiche, sensori e un ampio campo visivo della fotocamera.

Progetto a Anelli Intelligente per Entrare in una Pillola

Invece di usare una piastra metallica solida, il team ha costruito l’antenna come due sottili anelli di rame su un circuito speciale. Questa disposizione a “doppio anello” aiuta a condensare due comportamenti radio utili, o bande, nello stesso ingombro minuscolo. Una fessura sagomata nel piano metallico sottostante regola ulteriormente come l’antenna irradia. Test in simulazione e in laboratorio hanno mostrato che l’antenna può trasmettere e ricevere segnali efficacemente in entrambe le bande Wi‑Fi, anche dopo essere stata inserita in materiale che imita l’intestino umano, come pollo tritato. Pur avendo la potenza del segnale misurata (o guadagno) modesta — comune per antenne che operano in profondità nel corpo — i ricercatori mostrano che è comunque sufficiente per mantenere un collegamento affidabile con un punto di accesso Wi‑Fi a diversi metri di distanza.

Attivare il Canale Veloce Solo Quando Serve

La trasmissione continua ad alta velocità esaurirebbe rapidamente la piccola batteria della capsula e aumenterebbe l’esposizione del corpo all’energia radio. Per risolvere questo problema, l’antenna include un minuscolo interruttore elettronico chiamato diodo PIN che può connettere o scollegare parte dell’anello interno. Quando l’interruttore è spento, la capsula usa solo la banda a frequenza più bassa per la comunicazione di base, consumando meno energia e riducendo l’esposizione a lungo termine. Quando i medici necessitano di immagini più nitide o video, la capsula può attivare brevemente l’interruttore, sfruttando la banda ad alta velocità a 5,8 gigahertz. I calcoli basati su standard di sicurezza ampiamente accettati mostrano che, con questo progetto e un attento duty‑cycling, la capsula può trasmettere in modo sicuro pur offrendo potenza sufficiente per una comunicazione robusta.

Cosa Significa per i Controlli Futuri

Questo lavoro dimostra un’antenna molto compatta, a doppia banda e commutabile elettronicamente, pensata specificamente per capsule medicali ingeribili. Inserendosi in uno spazio minuscolo ma supportando comunque collegamenti Wi‑Fi standard a livelli di potenza sicuri, il progetto aiuta a spianare la strada a capsule che possono trasmettere immagini direttamente alle reti domestiche o cliniche esistenti. Per i pazienti, ciò potrebbe significare screening dell’intestino tenue più semplici e frequenti, con meno disagio e costi inferiori, trasformando una procedura un tempo complessa in qualcosa di più simile a un test di routine da fare a casa.

Citazione: Gogosh, N., Khalid, S., Malik, B.T. et al. Electronically switchable dual-band capsule antenna for wireless endoscopic applications. Sci Rep 16, 6385 (2026). https://doi.org/10.1038/s41598-026-37736-z

Parole chiave: endoscopia a capsula, antenna impiantabile, dispositivi medici wireless, telemetria Wi‑Fi, pillola intelligente
