Dispositivi mecanochromici a cristalli liquidi colesterici per il rilevamento della deformazione meccanica

Osservare le crepe con il colore

Ponti, gallerie e edifici sviluppano lentamente piccole crepe man mano che invecchiano e sopportano carichi pesanti. Individuare quando queste crepe iniziano a crescere in modo pericoloso è vitale, ma oggi spesso richiede elettronica energivora o ispezioni che richiedono molto lavoro. Questo studio esplora un’idea diversa: materiali morbidi e colorati che cambiano il colore riflesso quando vengono stirati o compressi, trasformando la deformazione invisibile nel calcestruzzo in un segnale cromatico facilmente visibile.

Materia morbida che funziona come una luce di avviso

Il monitoraggio tradizionale delle costruzioni si basa su sensori rigidi e cavi che possono essere costosi da installare e mantenere. Al contrario, materiali morbidi come polimeri e gel possono piegarsi, allungarsi e rispondere all’ambiente circostante in modi sottili. Tra questi, i cristalli liquidi — noti soprattutto per i display a schermo piatto — sono particolarmente promettenti perché combinano la fluidità di un liquido con parte dell’ordine strutturale di un solido. Alcuni cristalli liquidi, chiamati cristalli liquidi colesterici, si organizzano naturalmente in un motivo elicoidale microscopico che riflette solo colori specifici della luce, proprio come uno specchio incorporato e sintonizzabile.

Come una piccola spirale crea il colore

In un cristallo liquido colesterico, le molecole si avvolgono in un’elica regolare. La distanza su cui l’elica compie un giro completo è chiamata passo (pitch) e determina quale colore della luce viene riflesso. Un passo più lungo riflette luce più verso il rosso; un passo più corto riflette luce più verso il blu. Poiché il passo risponde a variazioni di temperatura, campi elettrici e, cosa cruciale per questo lavoro, deformazioni meccaniche, questi materiali possono fungere da sensori a “colore strutturale”. Quando il materiale viene compresso o allungato in modo che l’elica si avvicini, il colore riflesso si sposta verso il blu; quando si rilassa, ritorna verso il rosso.

Costruire perline che cambiano colore per il calcestruzzo

I ricercatori hanno creato piccole sfere tridimensionali da una versione elastomerica colesterica di cristallo liquido, nota come elastomero a cristallo liquido colesterico. Hanno prima preparato un precursore liquido che poteva essere reticolato in un solido elastico, quindi hanno formato goccioline lasciando cadere il liquido, goccia dopo goccia, in un bagno di olio di silicone. Mentre il solvente evaporava lentamente, le goccioline si solidificavano in perline semisferiche con la struttura elicoidale interna desiderata. Sono stati testati diversi metodi di agitazione per controllare dimensione e forma delle perline, ma sorprendentemente l’approccio più semplice — lasciare cadere le gocce liberamente senza agitazione — ha prodotto le perline più uniformi e la risposta cromatica più chiara e omogenea.

Trasformare le perline in sensori di deformazione pratici

Per trasformare queste perline colorate in dispositivi utilizzabili, singole perline sono state incorporate in sottili strati di una comune gomma siliconica (PDMS), simile ai sigillanti trasparenti già impiegati in molte applicazioni ingegneristiche. Il team ha regolato la durezza di questa siliconica cambiando il rapporto tra polimero base e agente di reticolazione, quindi ha stirato le strisce di silicone monitorando come cambiava il colore riflesso della perlina. Le perline libere, premute direttamente, hanno mostrato uno spostamento marcato dal rosso verso il blu con l’aumentare della pressione, dimostrando che l’elica interna si stringeva come previsto. Quando incapsulate nel silicone, le perline cambiavano ancora colore sotto tensione, ma l’intensità e la nitidezza del segnale dipendevano fortemente da quanto fosse rigido lo strato di silicone e da quanta luce parassita lasciava passare.

Cosa rivelano gli spostamenti di colore

Per i campioni di silicone più rigidi, le perline incorporate hanno mostrato uno spostamento cromatico chiaro e ripetibile verso lunghezze d’onda più corte quando la striscia veniva allungata, in accordo con studi precedenti su materiali simili. I cambiamenti di colore persistevano su un’ampia gamma di deformazioni — fino a circa il 170 percento di estensione — prima che i campioni si rompessero, indicando che il sistema può segnalare deformazioni elevate. Strati di silicone più morbidi o più trasparenti, tuttavia, tendevano a lasciar passare così tanta luce di fondo che il colore distintivo della perlina diventava più difficile da distinguere, soprattutto a deformazioni maggiori. Ciò ha messo in luce quanto sia importante la matrice circostante per trasmettere le forze meccaniche e preservare un segnale ottico pulito.

Un modo semplice e senza energia per vedere la deformazione strutturale

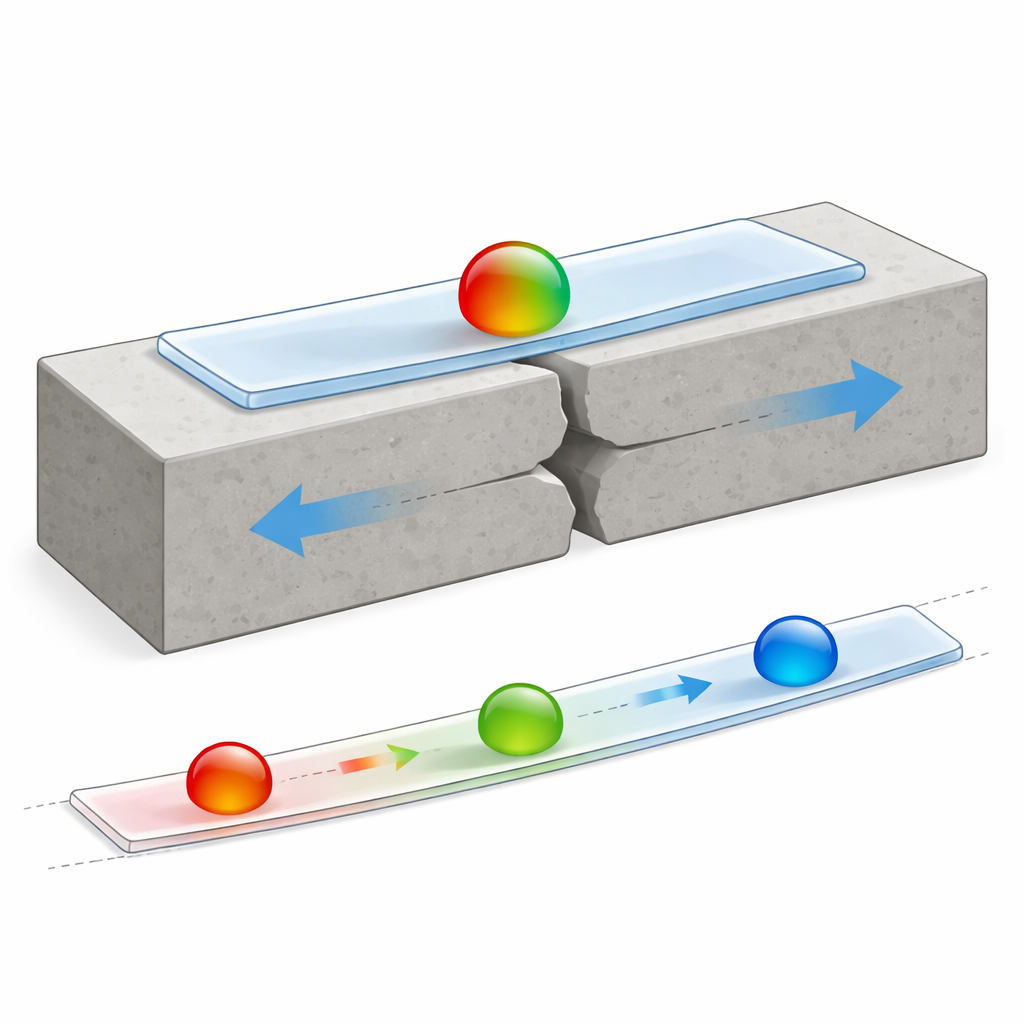

Nel complesso, il lavoro dimostra che le perline di elastomero a cristallo liquido colesterico possono agire come sensori di deformazione compatti e puramente ottici che potrebbero essere incollati direttamente sulle superfici in calcestruzzo. Quando una crepa si apre o si allarga, la deformazione locale allungherebbe o comprimerebbe la striscia contenente le perline, causando uno spostamento di colore visibile e reversibile attraverso gran parte dello spettro visibile. Poiché questi dispositivi non richiedono fili, elettronica o alimentazione, potrebbero offrire un modo a basso costo e di facile lettura per identificare dove le crepe stanno crescendo e con quale velocità. Gli sforzi futuri si concentreranno sull’abbinamento delle perline con materiali ospiti più rigidi e trasparenti per rendere la risposta cromatica ancora più sensibile a piccole deformazioni nelle fasi iniziali, migliorando le possibilità di intercettare problemi strutturali prima che diventino critici.

Citazione: Sousa, F., Santos, J., Malta, J.F. et al. Mechanochromic cholesteric liquid crystal devices for mechanical strain detection. Sci Rep 16, 6298 (2026). https://doi.org/10.1038/s41598-026-37723-4

Parole chiave: sensori a cristalli liquidi, materiali mecanochromici, monitoraggio della salute strutturale, rilevazione delle fessure nel calcestruzzo, materiali intelligenti morbidi
