Filtro passa‑banda RF riconfigurabile miniaturizzato con capacità di sintonia dinamica a banda larga e larghezza di banda costante

Perché i filtri sintonizzabili contano nella vita wireless di tutti i giorni

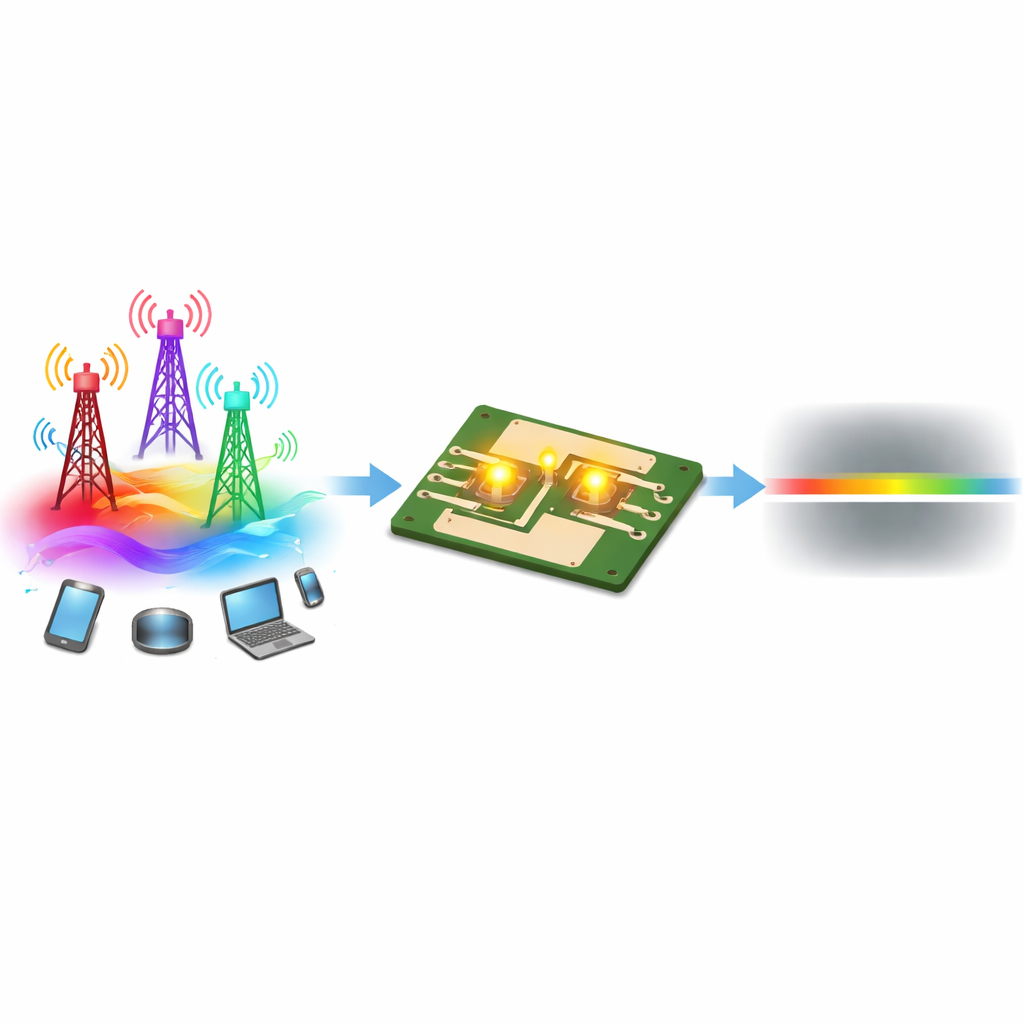

Ogni volta che guardi un film in streaming, fai una chiamata o usi il Wi‑Fi, il tuo dispositivo deve estrarre una stretta porzione di onde radio da un mare affollato di segnali. Farlo bene richiede filtri che lascino passare solo le frequenze desiderate bloccando tutto il resto. Le reti di oggi necessitano di filtri che possano cambiare la loro sintonia al volo mentre telefoni, stazioni base, satelliti e radar saltano tra i canali. Questo articolo presenta un filtro radio‑frequenza sintonizzabile e di piccole dimensioni che può scorrere su un ampio intervallo di frequenze mantenendo la larghezza della sua “finestra” quasi perfettamente costante — una capacità che può rendere i sistemi wireless futuri più flessibili, efficienti e compatti.

Un piccolo circuito con un compito importante

Il cuore del lavoro è un compatto filtro passa‑banda, un circuito che fa passare i segnali all’interno di una banda di frequenza scelta e respinge quelli al di sopra e al di sotto. A differenza dei filtri convenzionali, fissi una volta realizzati, questo progetto può spostare la sua frequenza centrale su un ampio intervallo, da circa 4,6 a 5,9 gigahertz, una regione utilizzata da molti servizi Wi‑Fi, radar e satellitari. Crucialmente, mentre la banda passante scorre verso l’alto e il basso in frequenza, la sua larghezza assoluta — quanti megahertz di spettro sono lasciati passare — può essere mantenuta quasi costante. Ciò significa che un ricetrasmettitore che usa questo filtro può conservare lo stesso tasso di dati e la stessa protezione dalle interferenze durante il cambio di canale, invece di dover riprogettare la sua elaborazione del segnale per ogni nuova banda.

Come è costruito il filtro sintonizzabile

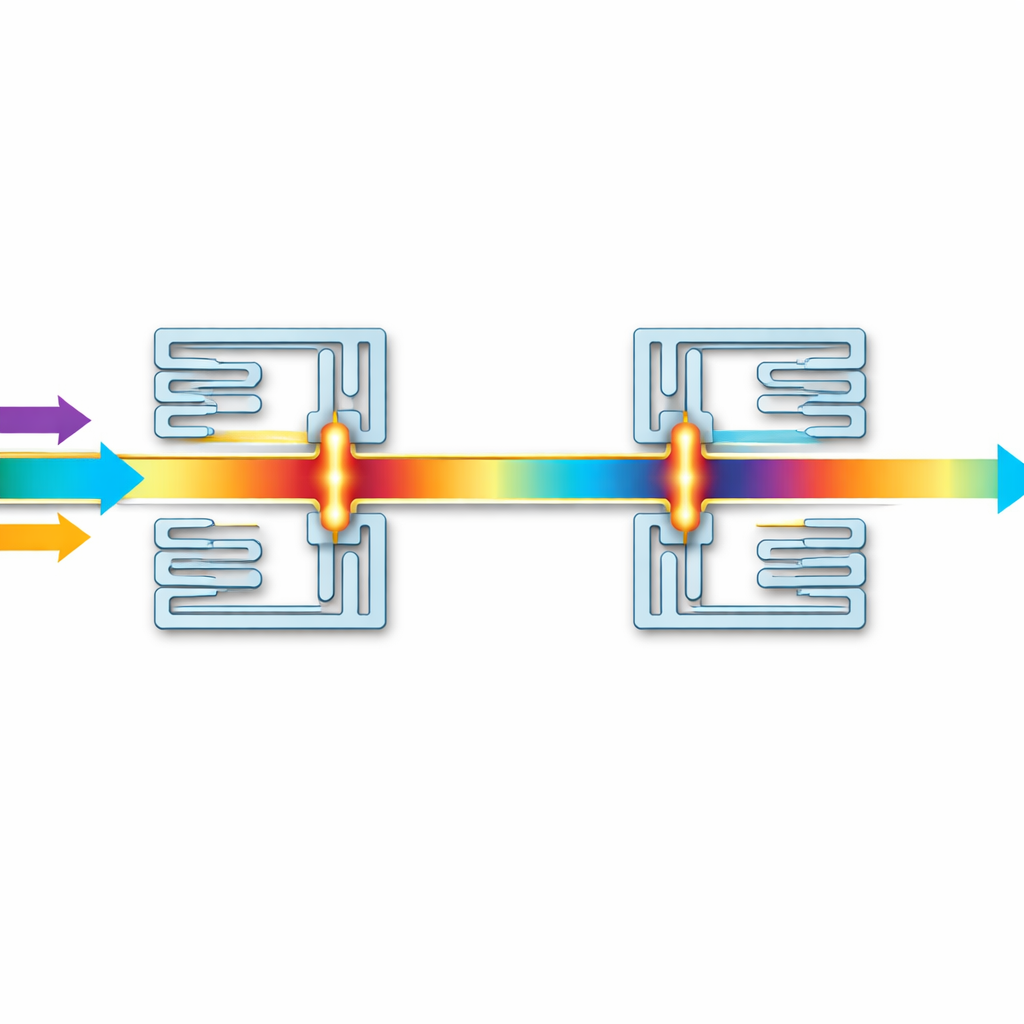

Per ottenere questa agilità, gli autori realizzano il filtro su un materiale per circuiti a elevate prestazioni usando una struttura chiamata risonatore multimodale. In termini semplici, si tratta di un motivo metallico sagomato con cura che “risuona” naturalmente a certe frequenze radio, un po’ come un diapason per le microonde. Due risonatori di questo tipo sono disposti fianco a fianco con sezioni interdigitanti che aumentano la loro interazione, assottigliando i bordi del filtro in modo che i segnali indesiderati decadano rapidamente ai limiti di banda. Due diodi speciali, noti come varactor, sono inseriti in punti chiave. Quando si applica una piccola tensione di controllo, la «molle elettrica» di ciascun varactor (la capacitanza) cambia, spostando a loro volta le frequenze di risonanza della struttura. Regolando i due varactor separatamente, i bordi inferiore e superiore della banda passante possono essere mossi in modo coordinato affinché il centro della banda si sposti mantenendo quasi invariata la sua larghezza.

Uno sguardo approfondito al progetto

Per progettare e comprendere questo comportamento, i ricercatori impiegano un approccio analitico che scompone il comportamento del risonatore in due modi simmetrici, simile a come si potrebbe analizzare un oggetto vibrante che può muoversi secondo schemi differenti. Questo trattamento in modi pari‑dispari produce formule che collegano la geometria e le impostazioni dei varactor alle frequenze chiave del filtro. Spiega come un varactor controlli principalmente il bordo inferiore della banda passante, mentre l’altro governi il bordo superiore. Simulazioni con software elettromagnetico professionale mostrano che questa disposizione può produrre una banda passante forte e piatta con perdite contenute — intorno a 0,8 decibel di attenuazione del segnale — sopprimendo al contempo le frequenze indesiderate di oltre 30 decibel appena fuori banda. La risposta resta pulita e quasi priva di distorsione nel dominio del tempo, aspetto importante per le comunicazioni digitali ad alta velocità.

Dalla teoria all’hardware funzionante

Il team quindi fabbrica un prototipo grande più o meno quanto un’unghia e lo misura con attrezzature di prova di precisione. I risultati reali corrispondono strettamente alle simulazioni. La frequenza centrale del filtro può essere variata ampiamente mantenendo larghezze di banda assolute nell’intervallo da 400 a 2300 megahertz, e test specifici dimostrano spostamenti della frequenza centrale con larghezze di banda fisse di 1,0, 1,5 e 2,0 gigahertz. In queste condizioni operative la perdita di inserzione rimane sotto circa 1–1,5 decibel, e le riflessioni verso la sorgente restano basse, indicando un buon adattamento e un trasferimento di potenza efficiente. Sebbene vi siano piccole deviazioni dovute al comportamento non ideale dei diodi confezionati e alle tolleranze di fabbricazione, le prestazioni complessive sono favorevoli rispetto ad altri filtri sintonizzabili all’avanguardia, pur impiegando meno elementi di sintonia e occupando una superficie inferiore.

Cosa significa per i sistemi wireless futuri

In termini semplici, gli autori hanno costruito una piccola «porta intelligente» per le onde radio che può scorrere su e giù la scala senza cambiare quanto si apre. Questa combinazione di ampia gamma di sintonia, larghezza di banda utile costante, forte reiezione dei canali adiacenti e bassa perdita di segnale è esattamente ciò di cui hanno bisogno sistemi emergenti come radio definite via software, radio cognitive e radar avanzati. Poiché il filtro è compatto, a basso consumo e controllato con tensioni semplici, è particolarmente adatto per l’integrazione nei front‑end wireless di prossima generazione dove l’hardware deve adattarsi rapidamente alle condizioni dello spettro in mutamento. Questo lavoro mostra una strada pratica verso ricetrasmettitori che possono riutilizzare lo spettro in modo più flessibile e gestire l’aumento della domanda di dati senza ricorrere a complessi e ingombranti banchi di filtri.

Citazione: Sazid, M., Agrawal, N., Gautam, A.K. et al. Miniaturized RF reconfigurable bandpass filter with dynamic wideband frequency and constant bandwidth tuning capability. Sci Rep 16, 7858 (2026). https://doi.org/10.1038/s41598-026-37720-7

Parole chiave: filtro passa‑banda riconfigurabile, front‑end RF sintonizzabile, sintonia a larghezza di banda costante, radio cognitiva, progettazione risonatore a microonde
